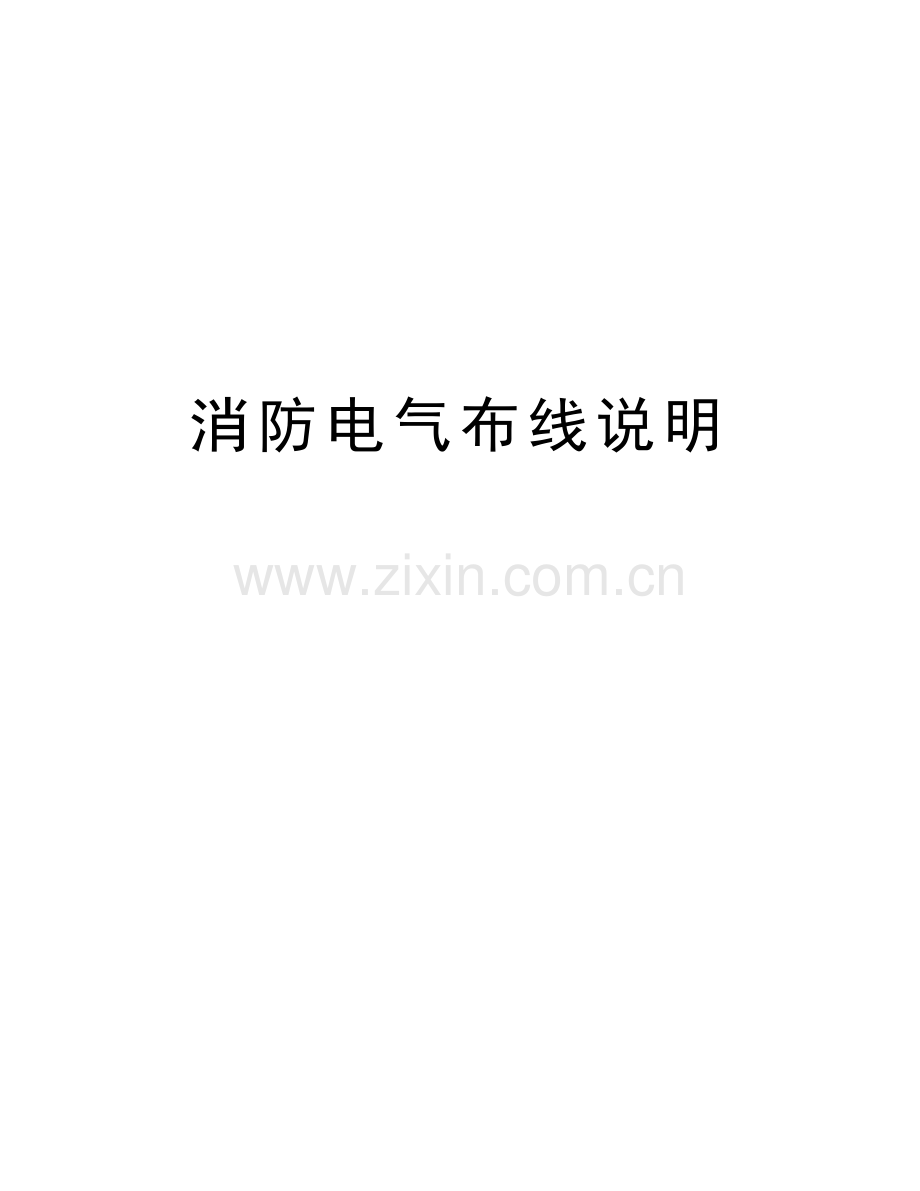

消防电气布线说明资料讲解.doc

消防电气布线说明精品文档 民用办公楼消防电气预埋一、 回路概况1. 消防自动灭火报警系统，从防火分区消防接线箱引出回路的末端设备一般包含：“感烟、感温探头；手报（或电话插孔手报）；声光报警；消火栓按钮；广播及层显（重复显示器）防火阀、信号阀、水流指示器、照明配电箱、电梯电源箱、卷帘门等控制或输入输出模块。”2. 感烟、感温取消防信号线，按防火分区分回路；声光报警多与手报设置在一起，手动报警按钮、声光报警器都取消防信号，声光还需取24V电源，现阶段设计手报多带电话插孔，需要专门设一路电话回路配管，消防信号就近从探头回路取。3. 消火栓按钮线从消防泵控制柜引出需单独设一回路配管，所需消防信号就近探头取；4. 消防广播单独设回路，不需消防信号，最清爽的一个回路；5. 火灾显示器（层显）、防火阀、信号阀、水流指示器、照明配电箱、电梯电源箱、卷帘门等控制或输入输出模块所需的消防信号及24V电源从就近的点位引入，无需单独敷设一回路配管二、 水平楼板上预埋1. 楼面预埋管分顶板预埋管和地板预埋管：1) 顶板预埋管可在楼板地部加设接线盒，管路堵塞可局部开槽处理；2) 地板预埋管接线盒一般要翻上在墙体上加设，管路堵塞后，管线埋设深，不便于开槽处理。可在楼面找平层内另外敷设配管；综合考虑，墙面安装高度超过1.3米的点位，顶板预埋配管适宜。2. 图纸上除烟感温感外，其他各点位所需消防信号多从烟感温感探头上引入，预埋配管时为减少弯曲配管，增加过路盒，需提前将这些接线盒点位在图纸上标示。3. 图纸上较长线路横跨多个轴线的斜拉管线，由于楼板上梁柱钢筋密集，斜拉的管线无法直接穿越。在施工前将其按纵横轴向优化修改并在图纸上标示。4. 一个消防信号回路包含的点位一般在120个左右，需跨越整个楼层面或整个防火分区，其中个别的点位连接可能并不适合现场施工。在施工前需优化并标示。5. 整个防火分区内有部分点位需要24V电源，在施工前24V电源线配管走向、路径需在图纸上标示。三、 垂直墙体内预埋墙体预埋分后砌砖墙预埋和现浇混凝土墙或柱预埋1. 后砌砖墙预埋：做顶板配管时，在点位上方引下配管即可，在砌墙前将引下的管头与二次配管接起。2. 现浇混凝土墙或柱：在墙体或柱子钢筋扎好一面的模板封上而另外一面的模板没封时，施工安装。时间段很短，容易错过，需注意。收集于网络，如有侵权请联系管理员删除
