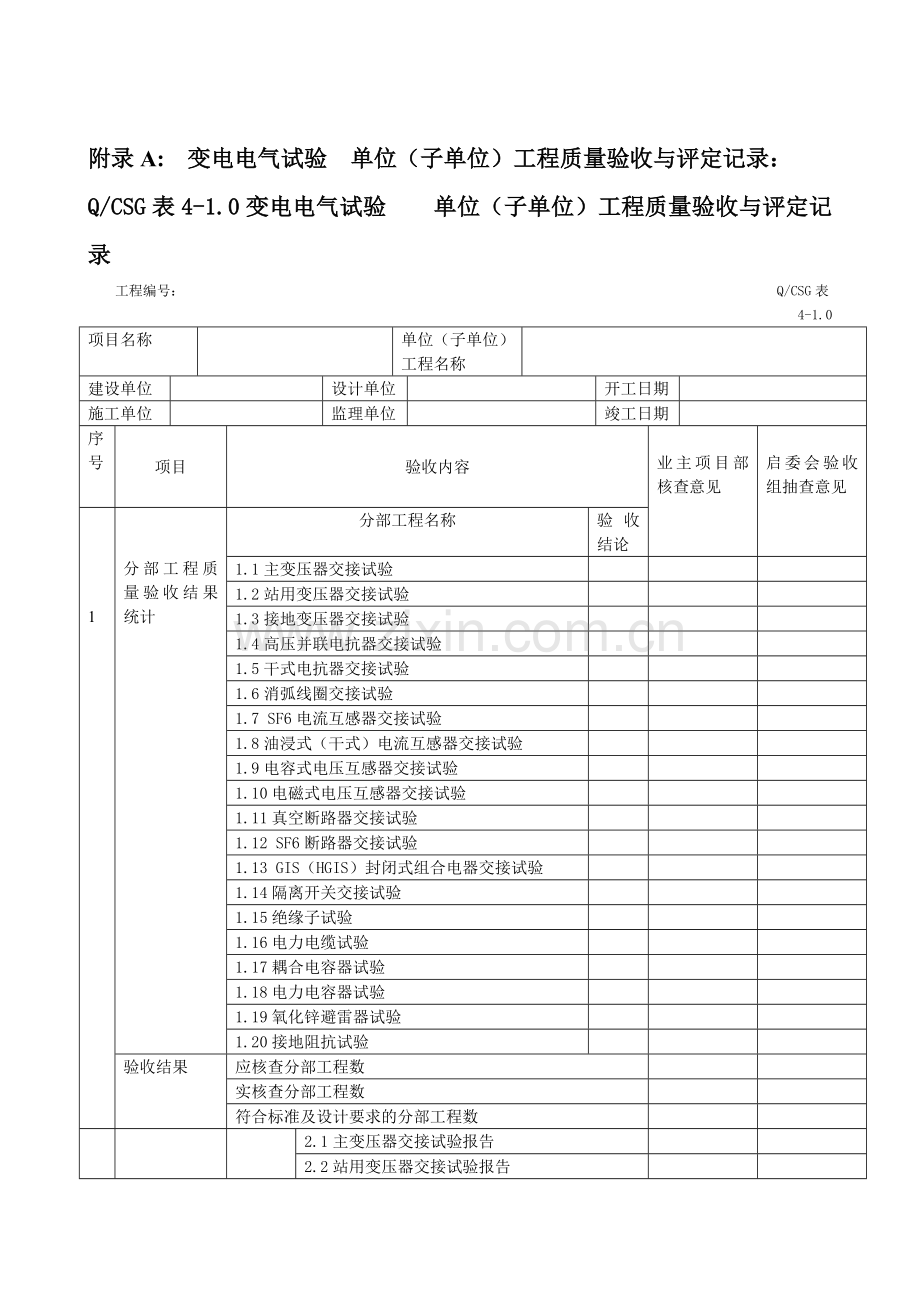

附录A: 变电电气试验 单位(子单位)工程质量验收与评定记录:
Q/CSG表4-1.0变电电气试验 单位(子单位)工程质量验收与评定记录
工程编号: Q/CSG表4-1.0
项目名称
单位(子单位)工程名称
建设单位
设计单位
开工日期
施工单位
监理单位
竣工日期
序号
项目
验收内容
业主项目部核查意见
启委会验收组抽查意见
1
分部工程质量验收结果统计
分部工程名称
验收结论
1.1主变压器交接试验
1.2站用变压器交接试验
1.3接地变压器交接试验
1.4高压并联电抗器交接试验
1.5干式电抗器交接试验
1.6消弧线圈交接试验
1.7 SF6电流互感器交接试验
1.8油浸式(干式)电流互感器交接试验
1.9电容式电压互感器交接试验
1.10电磁式电压互感器交接试验
1.11真空断路器交接试验
1.12 SF6断路器交接试验
1.13 GIS(HGIS)封闭式组合电器交接试验
1.14隔离开关交接试验
1.15绝缘子试验
1.16电力电缆试验
1.17耦合电容器试验
1.18电力电容器试验
1.19氧化锌避雷器试验
1.20接地阻抗试验
验收结果
应核查分部工程数
实核查分部工程数
符合标准及设计要求的分部工程数
2
质量控制资料核查
施工试验资料
2.1主变压器交接试验报告
2.2站用变压器交接试验报告
2.3接地变压器交接试验报告
2.4高压并联电抗器交接试验报告
2.5干式电抗器交接试验报告
2.6消弧线圈交接试验报告
2.7 SF6电流互感器交接试验报告
2.8油浸式(干式)电流互感器交接试验报告
2.9电容式电压互感器交接试验报告
2.10电磁式电压互感器交接试验报告
2.11真空断路器交接试验报告
2.12 SF6断路器交接试验报告
2.13 GIS(HGIS)封闭式组合电器交接试验报告
2.14隔离开关交接试验报告
2.15绝缘子试验报告
2.16电力电缆试验报告
2.17耦合电容器试验报告
2.18电力电容器试验报告
2.19氧化锌避雷器试验报告
2.20接地阻抗试验报告
2.21试验不合格项目消缺整改记录
2.22 WHS质量控制资料
工程质量验收记录
2.23主变压器交接试验质量验收记录表
2.24站用变压器交接试验质量验收记录表
2.25接地变压器交接试验质量验收记录表
2.26高压并联电抗器交接试验质量验收记录表
2.27干式电抗器交接试验质量验收记录表
2.28消弧线圈交接试验质量验收记录表
2.29 SF6电流互感器交接试验质量验收记录表
2.30油浸式(干式)电流互感器交接试验质量验收记录表
2.31电容式电压互感器交接试验质量验收记录表
2.32电磁式电压互感器交接试验质量验收记录表
2.33真空断路器交接试验质量验收记录表
2.34 SF6断路器交接试验质量验收记录表
2.35 GIS(HGIS)封闭式组合电器交接试验质量验收记录表
2.36隔离开关交接试验质量验收记录表
2.37绝缘子试验质量验收记录表
2.38电力电缆试验质量验收记录表
2.39耦合电容器试验质量验收记录表
2.40电力电容器试验质量验收记录表
2.41氧化锌避雷器试验质量验收记录表
2.42接地阻抗试验质量验收记录表
监理过程控制资料
2.43监理旁站记录
2.44监理初检消缺整改记录
核查结果
应核查资料项数
实核查资料项数
符合标准及设计要求项数
3
安全和主要功能抽查
检查结果:
抽查结果
应核查功能项数
实核查功能项数
符合标准和设计要求功能项数
4
观感质量验收
验收结果
应验收项数
实验收项数
符合规定标准要求项数
5
业主项目部综合验收结论:
启委会验收组综合验收结论:
6
评定结论:
参加验收单位
施工单位
监理单位
设计单位
业主项目部
启委会验收组
(公章)
项目负责人:
年 月 日
(公章)
项目负责人:
年 月 日
(公章)
项目负责人:
年 月 日
(公章)
项目负责人:
年 月 日
(签名)
验收组负责人:
年 月 日
备注:1.检查意见栏填写要求:符合要求的检查项打“√”,不符合要求的检查项打“×”,未检查项打“/”;
2.验收结论栏填写“合格”或“不合格”;
3.单位工程质量验收是由业主项目部组织监理、设计、施工单位等单位参加的验收,验收合格后,移交给启委会验收组组织相关单位进行投产前的启动验收;
附录B: 电气试验记录及分部、分项工程质量验收记录表:
1 主变压器试验及质量验收记录表:
Q/CSG表4-1 主变压器交接试验 分部工程资料核查项目表
工程编号: Q/CSG表4-1
序 号
资 料 名 称
应有
份数
实有
份数
备 注
1
主变压器交接试验报告目录
Q/CSG表4-1.1.
1
500kV主变压器设备铭牌表
Q/CSG表4-1.1.1
2
220kV或110kV设备铭牌表
Q/CSG表4-1.1.2
3
绕组连同套管绝缘电阻测试记录表
Q/CSG表4-1.1.3
4
绕组连同套管直流电阻测试记录表
Q/CSG表4-1.1.4
5
分接开关过度电阻测试记录表
Q/CSG表4-1.1.5
6
分接开关电压比测试记录表
Q/CSG表4-1.1.6
7
绕组连同套管介损及直流泄漏测试记录表
Q/CSG表4-1.1.7
8
绕组变形测试记录表
Q/CSG表4-1.1.8
9
绕组连同套管耐压及局部放电试验记录表
Q/CSG表4-1.1.9
10
非纯瓷套管测试记录表
Q/CSG表4-1.1.10
11
高压侧升高座电流互感器测试记录表
Q/CSG表4-1.1.11
12
高压侧升高座电流互感器励磁特性记录表
Q/CSG表4-1.1.12
13
中压侧升高座电流互感器测试记录表
Q/CSG表4-1.1.13
14
中压侧升高座电流互感器励磁特性记录表
Q/CSG表4-1.1.14
15
中压侧升高座电流互感器测试记录表
Q/CSG表4-1.1.15
16
中压侧升高座电流互感器励磁特性记录表
Q/CSG表4-1.1.16
17
绝缘油试验记录表
Q/CSG表4-1.1.17-1
Q/CSG表4-1.1.17-2
2
主变压器交接试验 分部工程质量验收记录表
Q/CSG表4-1.2
1
绝缘电阻及直流电阻测试 分项工程质量验收记录表
Q/CSG表4-1.2.1
2
过渡电阻及电压比测试 分项工程质量验收记录表
Q/CSG表4-1.2.2
3
介损及直流泄漏测试 分项工程质量验收记录表
Q/CSG表4-1.2.3
4
绕组变形测试 分项工程质量验收记录表
Q/CSG表4-1.2.4
5
耐压及局部放电试验 分项工程质量验收记录表
Q/CSG表4-1.2.5
6
套管试验 分项工程质量验收记录表
Q/CSG表4-1.2.6
7
套管升高座电流互感器测试 分项工程质量验收记录表
Q/CSG表4-1.2.7
8
绝缘油试验 分项工程质量验收记录表
Q/CSG表4-1.2.8
验 收 单 位
质量验收结论:
签 名
施工单位 (项目部)
年 月 日
监 理
年 月 日
Q/CSG表4-1.1主变压器交接试验报告
目 录
工程编号: Q/CSG表4-1.1
序号
名 称
备 注
主变压器交接试验报告目录
Q/CSG表4-1.1.
1
500kV主变压器设备铭牌表
Q/CSG表4-1.1.1
2
220kV(110kV)设备铭牌表
Q/CSG表4-1.1.2
3
绕组连同套管绝缘电阻测试记录表
Q/CSG表4-1.1.3
4
绕组连同套管直流电阻测试记录表
Q/CSG表4-1.1.4
5
分接开关过度电阻测试记录表
Q/CSG表4-1.1.5
6
分接开关电压比测试记录表
Q/CSG表4-1.1.6
7
绕组连同套管介损及直流泄漏测试记录表
Q/CSG表4-1.1.7
8
绕组变形测试记录表
Q/CSG表4-1.1.8
9
绕组连同套管耐压及局部放电试验记录表
Q/CSG表4-1.1.9
10
非纯瓷套管测试记录表
Q/CSG表4-1.1.10
11
高压侧升高座电流互感器测试记录表
Q/CSG表4-1.1.11
12
高压侧升高座电流互感器励磁特性记录表
Q/CSG表4-1.1.12
13
中压侧升高座电流互感器测试记录表
Q/CSG表4-1.1.13
14
中压侧升高座电流互感器励磁特性记录表
Q/CSG表4-1.1.14
15
中压侧升高座电流互感器测试记录表
Q/CSG表4-1.1.15
16
中压侧升高座电流互感器励磁特性记录表
Q/CSG表4-1.1.16
17
绝缘油试验记录表
Q/CSG表4-1.1.17
施工单位(项目部): 监理单位:
Q/CSG表4-1.1.1 500kV主变压器 设备铭牌表
工程编号: Q/CSG表4-1.1.1
安装位置
出厂编号
试验日期
环境温度(℃)
环境湿度(%)
型 号
额定频率
相 数
冷却方式
额定容量
额定电压
525//242//34.5kV
制造厂家
出厂日期
出线端
电 压(V)
电流(A)
分接位置
连接
-----
-----
ONAN
ONAF
OFAF
分接头
转换开关
HV
525000/√3
661
882
1102
MV
266200/√3
1304
1739
2173
1
9
—
263175/√3
1319
1759
2198
2
8
260150/√3
1334
1779
2224
3
7
257125/√3
1350
1800
2250
4
6
254100/√3
1366
1821
2277
5
5
251075/√3
1382
1843
2304
6
4
248050/√3
1399
1866
2332
7
3
245025/√3
1417
1889
2361
8
2
242000/√3
1434
1912
2391
9A
1
9B
K
+
9C
9
238975/√3
1452
1937
2421
10
8
235950/√3
1471
1961
2452
11
7
232925/√3
1490
1987
2484
12
6
229900/√3
1510
2013
2516
13
5
226875/√3
1530
2040
2550
14
4
223850/√3
1551
2067
2584
15
3
220825/√3
1572
2096
2620
16
2
217800/√3
1594
2125
2656
17
1
LV
34500
1739
2319
2899
-----
运行方式
分接位置
额定容量kVA
负载损耗kW
运行方式
分接位置
额定容量kVA
HV-MV
1
334000
345.42
HV-MV
1
334000
9B
334000
371.97
9B
334000
17
334000
487.66
17
334000
HV-LV
----
100000
161.78
HV-LV
----
334000
MV-LV
1
100000
168.79
MV-LV
1
334000
9B
100000
172.42
9B
334000
17
100000
182.33
17
334000
空载损耗
67.30kW
空载电流
0.06%
施工单位(项目部): 监理单位:
Q/CSG表4-1.1.2 220kV(110kV)主变压器 设备铭牌表
工程编号: Q/CSG表4-1.1.2
安装位置
试验日期
型 号
额定频率
50Hz
相 数
三 相
连接组标号
YN,yn0,d11
额定电压(kV)
使用条件
户外
额定容量(MVA)
冷却方式
出厂序号
生产日期
绝缘水平
制造厂家
质量控制点
W
质量控制标准
符合GB50150-2006规程标准
---
电压 (V)
电流 (A)
阻抗电压 (%)
位置
高压
中压
低压
高压
中压
低压
高-中
高-低
中-低
1
11
17
运行方式
工作状态(MVA)
负载损耗(kW)
空载损耗(kW)
高-中
空载电流 (%)
高-低
短路持续时间(S)
中-低
---
---
高 压 侧
分接位置
分接电压 (V)
电流 (A)
分接位置
极性转换
1
13
2
12
3
11
4
10
5
9
6
8
7
7
8
6
9a
5
9b
4
9c
13
10
12
11
11
12
10
13
9
14
8
15
7
16
6
17
5
施工单位(项目部): 监理单位:
Q/CSG表4-1.1.3 绕组连同套管绝缘电阻测试记录表
工程编号: Q/CSG表4-1.1.3
安装位置
试验日期
环境温度(℃)
环境湿度(%)
质量控制点
W
质量控制标准
符合GB50150-2006规程标准
名称
HV.MV—LV.地
HV.MV—LV
LV—HV.MV.地
出厂
实测
出厂
实测
出厂
实测
R15S
R60S
R600S
K(60S/15S)
T(600S/60S)
油温℃
摇 表
5000V
5000V
5000V
绝缘折算20℃
HV.MV—LV.地
HV.MV—LV
LV—HV.MV.地
厂折算
测折算
比较
厂折算
测折算
比较
厂折算
测折算
比较
R15S
R60S
R600S
铁芯-地
铁轭-地
铁芯-铁轭
铁芯--地
出厂
实测
出厂
实测
出厂
实测
R15S
油温℃
摇 表
2500V
2500V
2500V
绝缘折算20℃
厂折算
测折算
比较
厂折算
测折算
比较
厂折算
测折算
比较
R60S
施工单位(项目部): 监理单位: Q/CSG表4-1.1.4 绕组连同套管直流电阻测试记录表
工程编号: Q/CSG表4-1.1.4
安装位置
试验日期
环境温度(℃)
环境湿度(%)
质量控制点
W
质量控制标准
符合GB50150-2006规程标准
变高侧HV
现场实测值(mΩ)
出厂值(mΩ)
折算至出厂同一温度值(mΩ)
电阻值
变 中侧MV
偏差(%)
档位
现场实测值(mΩ)
出厂值(mΩ)
折算至出厂同一温度值
(mΩ)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
油温℃
变 低侧LV
偏差(%)
现场实测值(mΩ)
出厂值(mΩ)
折算至出厂同一温度值
(mΩ)
电阻值
油温℃
施工单位(项目部): 监理单位:
Q/CSG表4-1.1.5 有载调压分接开关过渡电阻测试记录表
工程编号: Q/CSG表4-1.1.5
安装位置
试验日期
环境温度(℃)
环境湿度(%)
本体油温
质量控制点
W
质量控制标准
符合GB50150-2006规程标准
分接档位
(升档)
过度电阻值及时间
分接档位
(降档)
过度电阻值及时间
A
B
C
A
B
C
电阻
Ω
时间
ms
电阻
Ω
时间
ms
电阻
Ω
时间
ms
电阻
Ω
时间
ms
电阻
Ω
时间
ms
电阻
Ω
时间
ms
1-2
17-16
2-3
16-15
3-4
15-14
4-5
14-13
5-6
13-12
6-7
12-11
7-8
11-10
8-9
10-9
9-10
9-8
10-11
8-7
11-12
7-6
12-13
6-5
13-14
5-4
14-15
4-3
15-16
3-2
16-17
2-1
施工单位(项目部): 监理单位:
Q/CSG表4-1.1.6 分接开关电压比测试记录表
工程编号: Q/CSG表4-1.1.6
安装位置
试验日期
环境温度(℃)
环境湿度(%)
质量控制点
W
质量控制标准
符合GB50150-2006规程标准
分接档位
标准计算变比
厂家值变比偏差%
实测值变比偏差%
极性检查
高/(中)
压
侧HV--MV
1
-9
正极性
2
-8
正极性
3
-7
正极性
4
-6
正极性
5
-5
正极性
6
-4
正极性
7
-3
正极性
8
-2
正极性
9
-1/+9
正极性
10
+8
正极性
11
+7
正极性
12
+6
正极性
13
+5
正极性
14
+4
正极性
15
+3
正极性
16
+2
正极性
17
+1
正极性
HV-LV
正极性
施工单位(项目部): 监理单位:
Q/CSG表4-1.1.7 绕组连同套管介损及直流泄漏测试记录表
工程编号: Q/CSG表4-1.1.7
安装位置
试验日期
环境温度(℃)
环境湿度(%)
质量控制点
W
质量控制标准
符合GB50150-2006规程标准
名称
绕组连同套管的介损测试
绕组连同套管直流泄漏测试
名称
tanδ%
电容值 (μF)
油温℃
试验电压
加压时间
泄漏电流(μA)
油温℃
HV.MV—LV.地
出 厂 值
出厂值折算
实 测 值
实测值折算
比 较 %
LV—HV.MV.地
出 厂 值
出厂值折算
实 测 值
实测值折算
比 较 %
HV.MV.LV—地
出 厂 值
出厂值折算
实 测 值
实测值折算
比 较 %
施工单位(项目部): 监理单位:
Q/CSG表4-1.1.8 绕组变形测试记录表
工程编号: Q/CSG表4-1.1.8
安装位置
试验日期
环境温度(℃)
环境湿度(%)
质量控制点
H
质量控制标准
符合GB50150-2006规程标准
名 称
调压档位
本体油温
相关系数
低频段
(1-100kHz)
中频段
(100-600kH z)
高频段(600-1000kHz)
高压绕组相关系数分析结果
R21
R31
R32
中压绕组相关系数分析结果
R21
R31
R32
低压绕组相关系数分析结果
R21
R31
R32
高压绕组频率响应特征曲线
中压绕组频率响应特征曲线
低压绕组频率响应特征曲线
施工单位(项目部): 监理单位:
Q/CSG表4-1.1.9 绕组连同套管耐压及局部放电试验记录表
工程编号: Q/CSG表4-1.1.9
安装位置
试验日期
环境温度(℃)
环境湿度(%)
质量控制点
S
质量控制标准
符合GB50150-2006规程标准
外施耐压试验
试验位置
试验电压(kV)
耐压时间(min)
耐压频率(Hz)
结果
高压中性点—中压、低压、地
中压中性点—高压、低压、地
低压——高压、地
局部放电试验
试验时间
(min)
高压试验电压()
局部放电量(pC)
A
B
C
Am
Bm
Cm
0
1.1
5
1.1
0
1.5
5
1.5
30s
1.7
0
1.5
5
1.5
10
1.5
15
1.5
20
1.5
25
1.5
30
1.5
0
1.1
5
1.1
结 果
施工单位(项目部): 监理单位:
Q/CSG表4-1.1.10 非纯瓷套管测试记录表
工程编号: Q/CSG表4-1.1.10
安装位置
试验日期
环境温度(℃)
环境湿度(%)
质量控制点
W
质量控制标准
符合GB50150-2006规程标准
安装位置
高压侧
高压侧中性点
中压侧
中压侧中性点
低压侧A
低压侧X
型号
额定值
雷电冲击电压
工频耐受电压
制造厂家
出厂编号
出厂日期
相别
高压—末屏、地(MΩ)
末屏—地
(MΩ)
介损值(%)
电容值(pF)
出厂值
实测值
出厂值
实测值
偏差%
A
B
C
O
Am
Bm
Cm
Om
A
X
B
Y
C
Z
施工单位(项目部): 监理单位:
Q/CSG表4-1.1.11 高压侧升高座电流互感器测试记录表
工程编号: Q/CSG表4-1.1.11
安装位置
试验日期
质量控制点
W
质量控制标准
符合GB50150-2006规程标准
型 号
制造厂家
二次绕组
额定变比
准确级
二次负载
1S1-1S2
2S1-2S2
3S1-3S3
4S1-4S3
S6-S1
绕组直流电阻测试
温度 ℃
1S1-1S2(Ω)
2S1-2S2(Ω)
3S1-3S2(Ω)
3S1-3S3(Ω)
4S1-4S2(Ω)
4S1-4S3(Ω)
A相
B 相
C相
S6-S1
S5-S1
S4-S1
S3-S1
S2-S1
A相
B相
C相
绝缘电阻测试
温度: ℃
湿度: %
A
B
C
1S--2S、3S、4S、E(MΩ)
2S--1S、3S、4S、E(MΩ)
3S--1S、2S、4S、E(MΩ)
4S--1S、2S、3S、E(MΩ)
变比检查: 高压套管CT 一次加电流 A
二次端子
1S1-1S2
2S1-2S2
3S1-3S2
3S1-3S3
4S1-4S2
4S1-4S3
额定变比
二次电流(A)
A
B
C
二次端子
S6-S1
S5-S1
S4-S1
S3-S1
S2-S1
额定变比
二次电流(A)
A
展开阅读全文
