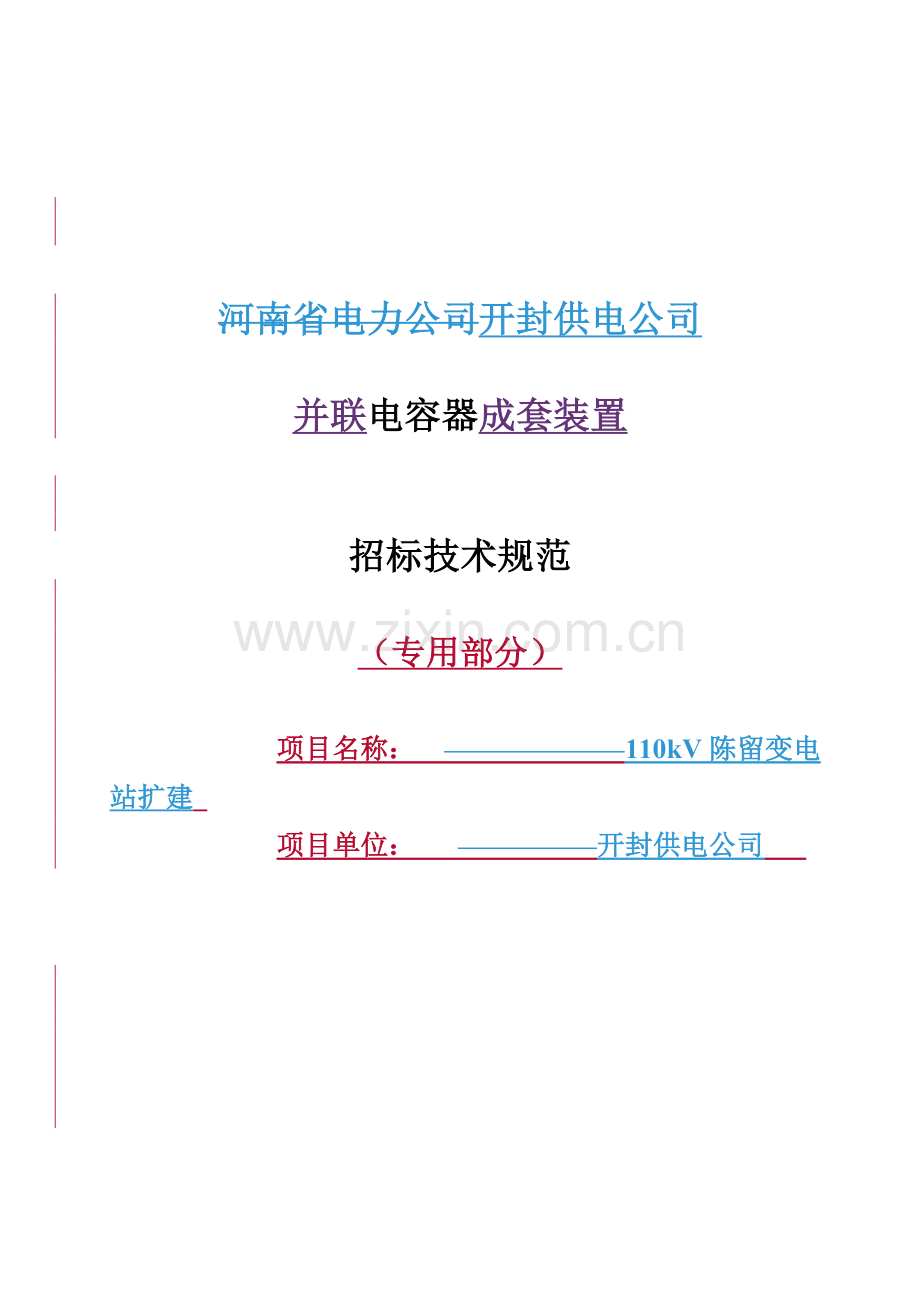

河南省电力公司开封供电公司

并联电容器成套装置

招标技术规范

（专用部分）

项目名称： 110kV陈留变电站扩建
项目单位： 开封供电公司

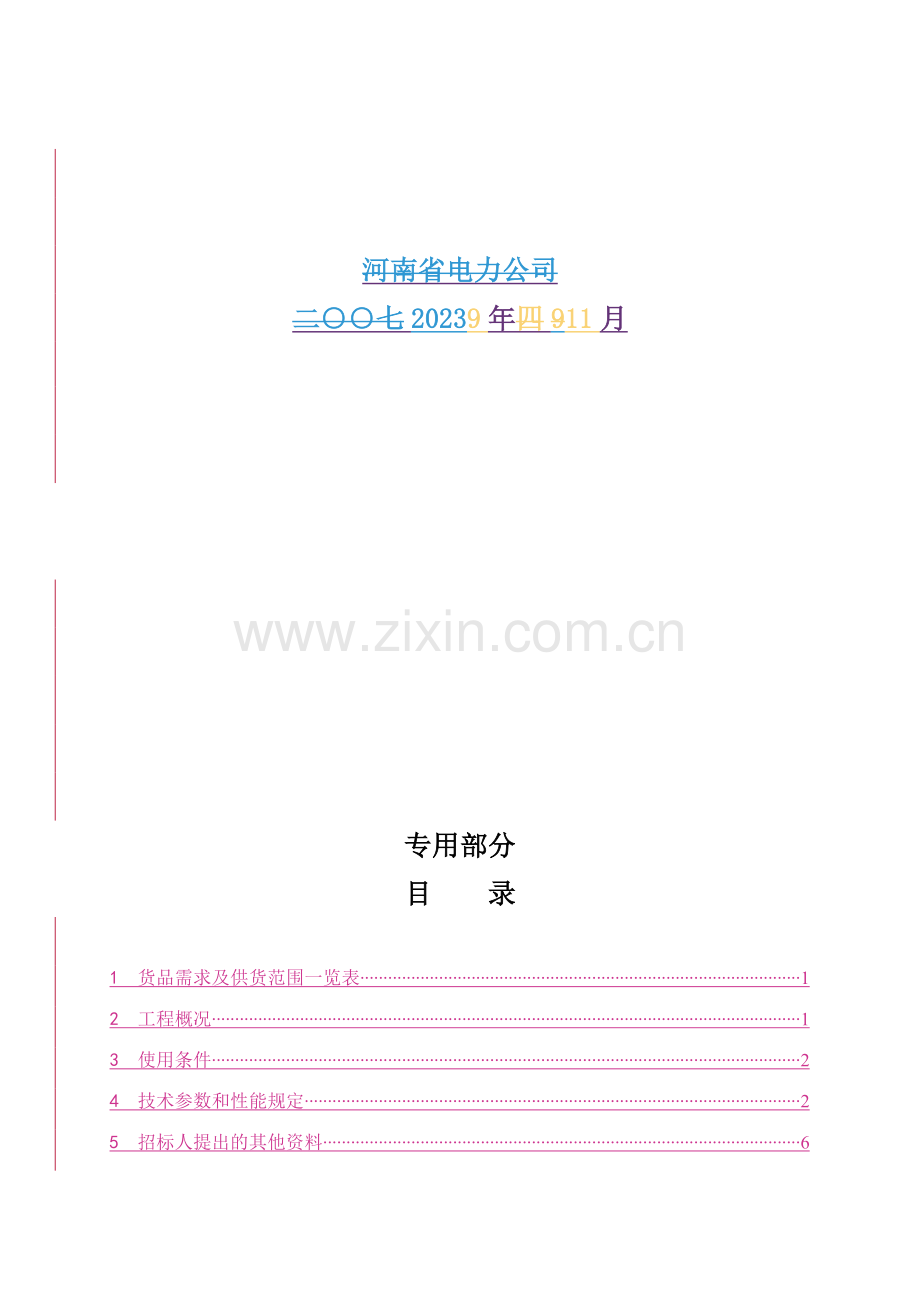

河南省电力公司
二○○七20239年四911月

专用部分
目 录

1 货品需求及供货范围一览表 1
2 工程概况 1
3 使用条件 2
4 技术参数和性能规定 2
5 招标人提出的其他资料 6

1 供货范围一览表…………………………………………………… 1
2 工程概况…………………………………………………………… 1
3 使用条件…………………………………………………………… 2
4 技术参数…………………………………………………………… 2
5 招标人提出的其他资料…………………………………………… 6

1 货品需求及供货范围一览表
并联电容器装置：
型号：组合式
电压： 10kV
容量： 3600kvar
套数：1套
重要设备名称
项目单位规定
投标人响应
型号
单位
数量
备注
型号
单位
数量
备注
并联电容器
3400kvar
台
129

串联电抗器
CKGKL-72/10-1
台
1

放电线圈
FDE2-1.2/11/√3-1
只
3
采用温州凯泰或贵州五环产品

熔断器
BRW-10/48P
只
3

避雷器
HY5WR-17/45
只
3

其他附件隔离开关
GW4-15D/630
组
1
四极柱

注1：如不需供货的设备在相应栏中划“О”
注2：其他附件涉及：不平衡保护用电流互感器、支柱绝缘子、隔离开关和接地开关、
连接线、围栏等
2 工程概况
2.1 项目名称：110kV陈留变电站扩建

2.2 项目单位：开封供电公司

2.3 工程规模：

2.4 工程地址：开封市开封县

2.5 交通、运送：便利

3 使用条件
3.1 环境条件
序号
名称
单位
项目单位规定值
1
环境温度
最高日温度
℃
45
最低日温度
-25
最大日温差
℃
32
2
海拔高度
m
≤1000
3
污秽等级

Ⅳ
4
覆冰厚度
mm
10
5
风速
m/s
30
6
相对湿度
％
≤95

7
地震烈度
g
8
3.2 系统条件
1.1 系统标称电压 系统标称电压 110 kV
1.2 最高运营电压 最高运营电压 126 kV
1.3 额定频率 50Hz
1.4 中性点接地方式 非有效接地
1.5 电容器组接线方式 （单星/双星/其他）
1.6 电容器安装位置： （户内/户外）
1.7 串联电抗器安装位置：（电源侧/中性点侧）
1. 8 装置的额定短路耐受电流 31.5 kA

4 技术参数和性能规定
4.1 技术参数
a)电容偏差：
电容器组允许的电容偏差为装置额定电容的：-5%~+5%。
三相电容器组的任何两线路端子之间，其电容最大值与最小值之比应不超过：1.02。
电容器组各串联段的最大与最小电容之比应不超过：0-+5%。
b)电容器本体保护方式
序号
保护名称
项目单位规定
投标人响应
1
开口三角电压保护
是

2
中性点不平衡电流保护

3
其他保护

4.2 电容器成套装置及电容器单元技术规定表
4.2.1 电容器成套装置基本技术条件表
重要设备
名称
项目单位规定
投标人响应
型号/型式
单位
数量
型号
/型式
单位
数量
备注
成套并联
电容器组
组合式
套
1

套

单只电容器
3400kvar
台
129

台

串联电抗器
CKGKL-72/10-1
台
1

台

放电线圈
FDE2-1.2/11/√3-1
只
3

只

熔断器
BRW-10/48P
只
3

只

避雷器
HY5WR-17/45
只
3

只

隔离开关
GW4-15D/630
组
1

组

其他附件

套
1

套

整组重量

公斤

公斤

外观围栏（柜体或围栏尺寸）
5000× 3500 × (长×宽×高)
套
1

4.2.2 电容器技术参数表
序号
名 称
单位
招标人规定值
投标人保证值
1
型号/型式

（投标人填写）
2
额定电压
kV
10
（投标人填写）
3
额定容量
kvar
300
（投标人填写）
4
设计场强(K=1)
kV/mm
全膜≤53
膜纸≤38
（投标人填写）
5
局部放电性能
pC
局部放电量 不大于50
（投标人填写）
UN
温度下限时局放熄灭电压不低于1.15
（投标人填写）
6
电容器耐受爆破能量
kj
≥15
（投标人填写）
7
短路放电实验

不损坏
（投标人填写）
8
20℃时介质损耗正切角

0.05％
无内熔丝与电阻0.03％

9
电容量实际测量与铭牌偏差
％
单台偏差范围：－5 ～＋5

10
介质膜生产厂家与单位面积缺陷率

―――――――――

11
厂家生产工艺特点

―――――――――

4.3 电容器附件技术参数规定表
4.3.1 电抗器技术参数表
序号
名 称
单位
招标人规定值
投标人保证值
1
型号/型式（铁芯干式、空心干式等）

空心干式
（投标人填写）
2
额定电压
kV
10
（投标人填写）
3
额定容量
kvar
72
（投标人填写）
4
额定电流
A

（投标人填写）
5
额定电抗率（Xl/Xc）
%
1
（投标人填写）
6
电感值偏差
%
时，K≥4.5%,允许偏差0～+5%; K≤1%,允许偏差0～+10%
（投标人填写）
7
三相间电感偏差
%
每相电抗与三相平均值的偏差不大于±2%
（投标人填写）
8
温升
℃
≤70

9
噪声
db
≤60(铁心式)

10
生产厂家

4.3.2 放电线圈技术参数表
序号
名 称
单位
招标人规定值
投标人保证值
1
型号/型式（干式/油浸全绝缘）

干式全绝缘

2
一次绕组的额定电压为
kV
10
（投标人填写）
3
二次绕组的额定电压
V
100
（投标人填写）
4
二次线圈额定容量
VA
50
（投标人填写）
5
准确度

0.5级
（投标人填写）
6
绝缘水平
a.短时工频耐受(1min)
kV
42
（投标人填写）
b.雷电冲击耐受
kV
75
（投标人填写）
7
配套电容器组容量
kvar

（投标人填写）
8
生产厂家

4.3.4 熔断器技术参数表
序号
名 称
单位
招标人规定值
投标人保证值
1
型号/型式

2
额定电压
kV
10
（投标人填写）
3
额定电流
A

（投标人填写）
4
生产厂家

4.3.5 避雷器技术参数表
序号
名 称
单位
招标人规定值
投标人保证值
1
型号/型式

2
额定电压
kV
17
（投标人填写）
3
连续运营电压
kV
45
（投标人填写）
4
生产厂家

4.3.6 隔离刀闸技术参数表
序号
名 称
单位
招标人规定值
投标人保证值
1
额定电压
kV
15
（投标人填写）

额定电流
A
630
（投标人填写）
2
额定热稳定电流
kA(4s)
31.5
（投标人填写）
3
额定动稳定电流
kA
80
（投标人填写）
4
型号

GW4
（投标人填写）
5
生产厂家

5 招标人提出的其他资料
5.1 需要填写的表格资料
表1 必备的备品备件、专用工具和仪器仪表供货表
序号
名 称
单 位
项目单位规定
投标人响应
型号和规格
数量
型号和规格
数量
1

2

3

4

5

6

表2 技术偏差表（投标人填写）
序号
项目
相应条款编号
招标书规定
偏 差
备注

注：投标人提供的设备技术参数应与本招标书规定的规定一致，如不填写技术偏差表则视为完全满足本招标书的规定。如有偏差投标人应如实、认真的填写技术偏差表。如投标人提供的设备参数优于本招标书的规定，请在备注栏具体说明。
表3 中标方提交的须经确认的图纸资料
提交图纸
资料名称
接受图纸单位名称、地址、邮编、电话
提交
份数
提交时间
认可图、最终图
说明书
实验报告
（附电子文档）
开封电力勘测设计所
开封市五福路30号
475003
（设计单位）
1
1）技术协议签订后1周内，供货商应提供认可图纸。
2）供货商收到经确认的图纸1周内提出最终图
认可图、最终图
说明书
实验报告
（附电子文档）
（买方）开封供电公司
4

表4： 销售及运营业绩表
序号
产品型号
运营单位
投运数量
投运时间
联系人及电话
备注

表5： 投标人提供的实验检测报告表
序号
产品型号名称
实验报告类别和内容
依据标准
实验时间
实验单位

表6： 投标人提供的鉴定证书表
序号
鉴定产品型号名称
组织鉴定单位
依据标准
鉴定期间
