一、状况描述
大连民族大学1号至10号公寓楼共计10栋学生公寓楼，69台交换机和2662个网络信息点分布在13个机房内.目前，机房线路老化和技术升级,需要重新整理13个机房内网络跳线，进一步提高网络的稳定性，同时,更换机柜内已经陈旧的电源插排,增加环境的安全性。
虽然，13个机房都分布在10栋公寓楼内,但是，大部分时间都运行在无人值守的状态下，环境各异并且复杂,需要对机房内环境温度、湿度、火灾、水侵等进行遥测、遥感、遥控等，实现安全，稳定，可靠地使用设备,达到防范于未然.
二、网络机柜及线缆整理
目前状况
1、 机房空间本身狭窄，网络机柜内跳线交叉错乱,增高故障发生率，增加了维护难度。
现场图片：
2、 网络跳线直接覆盖于交换机表面,以及交换机之间过于紧凑，都会影响到设备散热，增加了设备故障率和火灾的发生率。
现场图片：
3、 部分旧跳线由于自然氧化以及自重下垂，水晶头根部和触针已经损坏，增加了维修的频率和难度。
4、 机柜内电源插排随意放置,插排间串联,存在安全隐患。
现场图片：
5、 6号和7号等公寓楼机房空间狭小，不利于日常维护，并且大部分主干线缆已无余量。
现场图片：

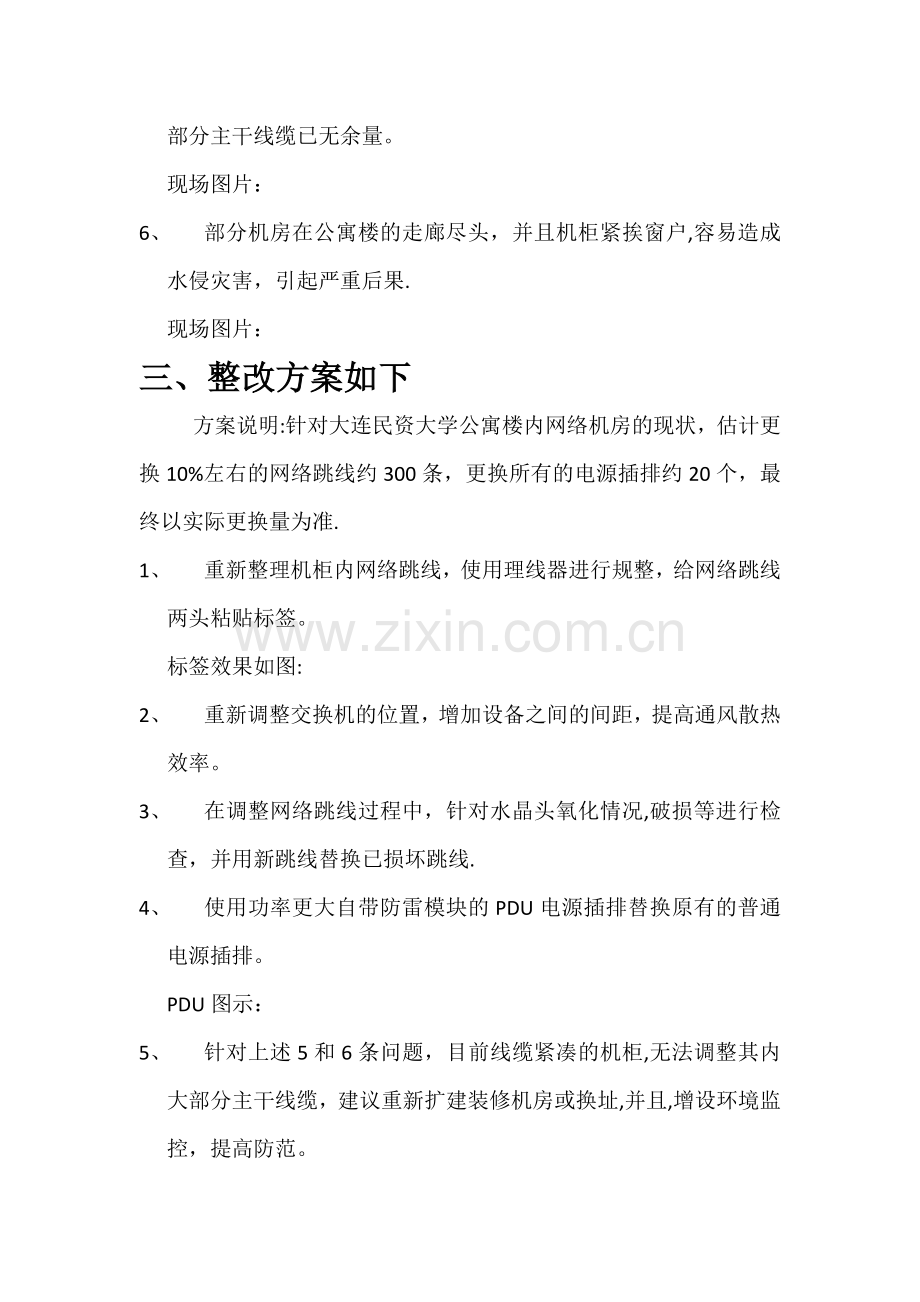

6、 部分机房在公寓楼的走廊尽头，并且机柜紧挨窗户,容易造成水侵灾害，引起严重后果.
现场图片：
三、整改方案如下
方案说明:针对大连民资大学公寓楼内网络机房的现状，估计更换10%左右的网络跳线约300条，更换所有的电源插排约20个，最终以实际更换量为准.
1、 重新整理机柜内网络跳线，使用理线器进行规整，给网络跳线两头粘贴标签。
标签效果如图:
2、 重新调整交换机的位置，增加设备之间的间距，提高通风散热效率。
3、 在调整网络跳线过程中，针对水晶头氧化情况,破损等进行检查，并用新跳线替换已损坏跳线.
4、 使用功率更大自带防雷模块的PDU电源插排替换原有的普通电源插排。
PDU图示：
5、 针对上述5和6条问题，目前线缆紧凑的机柜,无法调整其内大部分主干线缆，建议重新扩建装修机房或换址,并且,增设环境监控，提高防范。
四、公寓楼信息点统计表
信息点统计表
序号
楼号
机房位置
接入交换机
汇聚交换机
信息点数
PDU数量
备注
1
1#楼
3楼南门洗手间外网络设备间
5台2652
1台5760
216
1

2
2＃楼
4楼西门431对门网络设备间
5台2652
1台3760
270
1

3
3#楼
3楼330旁边网络设备间
5台2652
1台5760
196
1

4
4＃楼
3楼走廊旁网络设备间
3台2652
1台2150
1台5760
158
1

5
5#楼
3楼走廊中网络设备间
5台2652
1台5760
232
1

6
6＃楼
3楼北门洗手间外网络设备间
7台2652
1台3760
304
2
级联光纤接触不良
7
7#楼
2楼西南水房外侧网络设备间
7台2652
1台5760
321
2

8
8#楼
3楼走廊东
4台2652
1台5750
174
1

9
3楼走廊西
4台2652
1台5750
239
1

10
9＃楼
3楼323房间左侧网络设备间
3台2652
1台5750
122
1
现场交换机上实际使用端口数量
11
5楼523房间左侧网络设备间
3台2652
144
1
12
10＃楼
3楼323房间左侧网络设备间
3台2652
1台5750
122
1
现场交换机上实际使用端口数量
13
5楼523房间左侧网络设备间
3台2652
144
1
合计

58
11
2642
15
