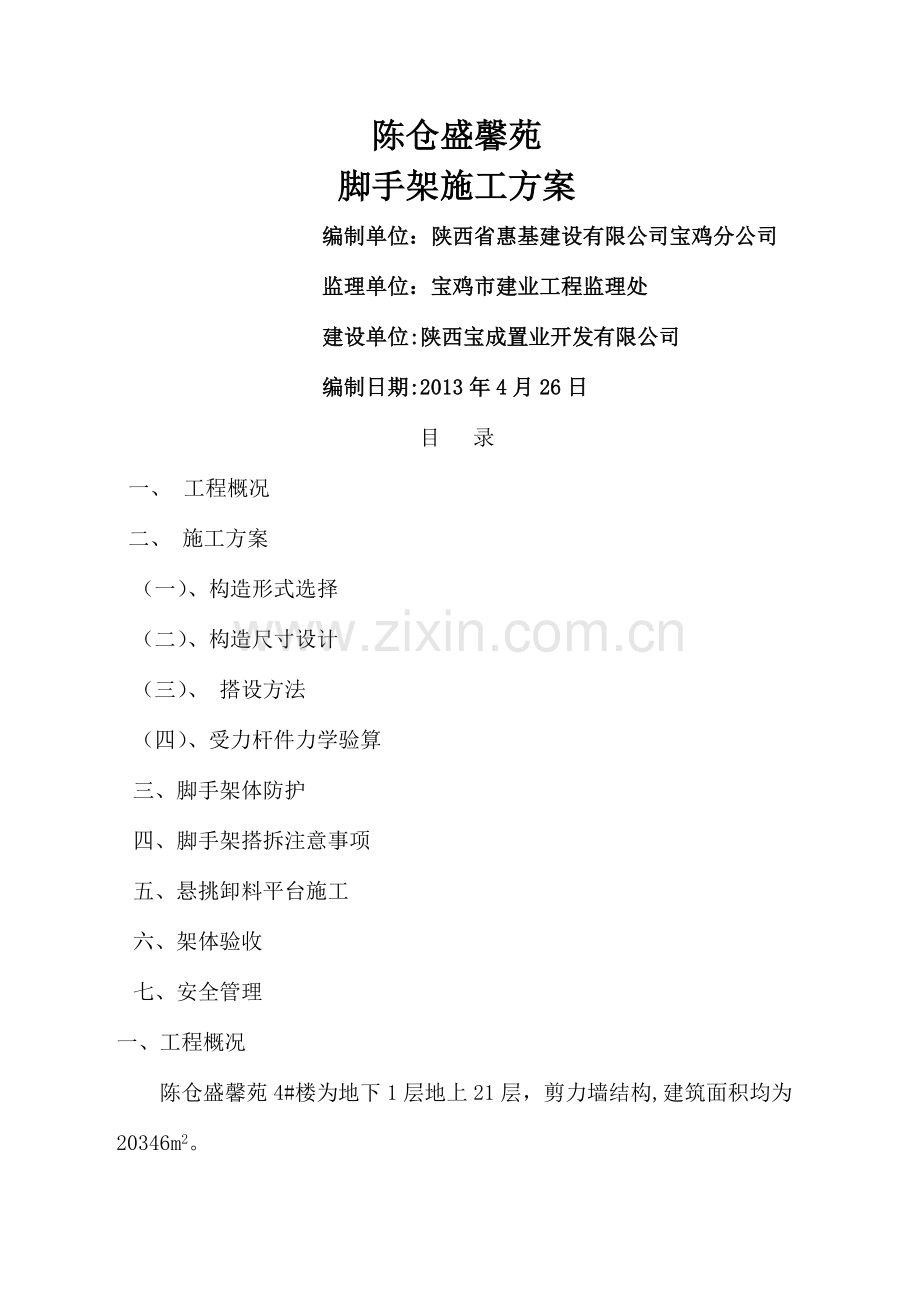

脚手架方案48504.doc

陈仓盛馨苑
脚手架施工方案
编制单位：陕西省惠基建设有限公司宝鸡分公司
监理单位：宝鸡市建业工程监理处
建设单位:陕西宝成置业开发有限公司
编制日期:2013年4月26日
目 录
一、 工程概况
二、 施工方案
（一）、构造形式选择
（二）、构造尺寸设计
（三）、 搭设方法
（四）、受力杆件力学验算
三、脚手架体防护
四、脚手架搭拆注意事项
五、悬挑卸料平台施工
六、架体验收
七、安全管理
一、工程概况
陈仓盛馨苑4#楼为地下1层地上21层，剪力墙结构,建筑面积均为20346m2。

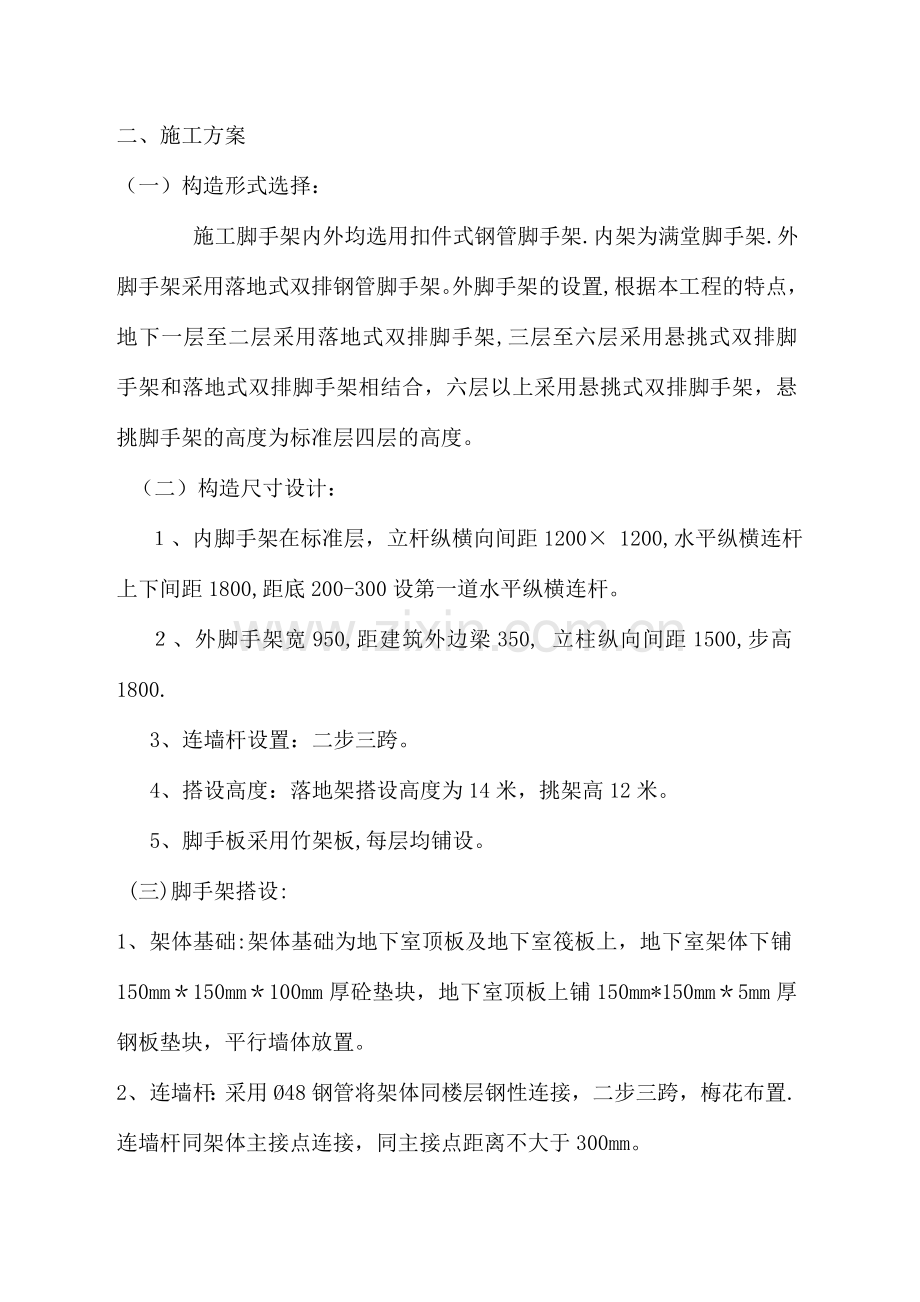

二、施工方案
（一）构造形式选择：
施工脚手架内外均选用扣件式钢管脚手架.内架为满堂脚手架.外脚手架采用落地式双排钢管脚手架。外脚手架的设置,根据本工程的特点，地下一层至二层采用落地式双排脚手架,三层至六层采用悬挑式双排脚手架和落地式双排脚手架相结合，六层以上采用悬挑式双排脚手架，悬挑脚手架的高度为标准层四层的高度。
（二）构造尺寸设计：
１、内脚手架在标准层，立杆纵横向间距1200×1200,水平纵横连杆上下间距1800,距底200-300设第一道水平纵横连杆。
２、外脚手架宽950,距建筑外边梁350,立柱纵向间距1500,步高1800.
3、连墙杆设置：二步三跨。
4、搭设高度：落地架搭设高度为14米，挑架高12米。
5、脚手板采用竹架板,每层均铺设。
(三)脚手架搭设:
1、 架体基础:架体基础为地下室顶板及地下室筏板上，地下室架体下铺150mm＊150mm＊100mm厚砼垫块，地下室顶板上铺150mm*150mm＊5mm厚钢板垫块，平行墙体放置。
2、 连墙杆：采用Ø48钢管将架体同楼层钢性连接，二步三跨，梅花布置.连墙杆同架体主接点连接，同主接点距离不大于300mm。
3、 剪刀撑设置:脚手架两端和转角处设置剪力撑，由底部至顶部随脚手脚的搭设连续设置；中间架体每隔6根立杆设置一道，剪力撑应沿架高连续设置。每步剪力撑跨越立杆5—7根（＞6米),立杆同地面夹角为45°～60°之间。
（四)受力杆件验算
1。荷载计算
（1）悬挑脚手架计算
① 立杆高：19.8×2=39。6m
② 小横杆：1.2m×12根=14。4m
③ 大横杆：1.5m×（4根×12步＋3根）=76。5m
总计:①+②+③ （39.6+14.4+76.5）×3.8kg/m =495。9kg
④ 安全网：1。5×19。8×0。31=9.2kg
⑤竹架板：(按12步满铺）：1。5m×1.0m×12×2kg/m2 =36kg
⑥剪力撑:2.34×11×1/2×3.8 =48.9kg
⑦扣件：1.5m×19。8m×3.0个/m2×1kg =89。1kg
总G =495.9+9.2+36+48。9+89.1 =679.1kg
(2）.施工荷载：取活荷载3kN/m2 ，则3×1。5=4.5kN
∴679。1kg×9.8N/kg×10—3×1。4+4。5×1.4=15.6kN
脚手架荷载由斜撑杆承受。共设2道斜撑杆,验算按一道计算。且在架体底部拉一道φ15.5mm钢丝绳，防止架体坠落以及架体变形。
（3）φ15.5mm钢丝绳容许应力验算
钢丝绳破坏拉应力P9=125Kn ，换算系数：а=0.86 ；取安全系数k=6；则
S=(а×P9）/k =（0。85×125）/6 =17。71kN〉15.6×1/2=7。8Kn（安全)
（4）斜撑强度验算
φ48:An=4。893×102mm ，ⅰ=15。78mm ，
l0=μl=0.7×3.9m×103=2730mm
λ= l0/ⅰ=2730/15.78=173欧拉临界应力
σ=π2E/λ2=π2×210000/1732=69。2N/m2
η=0。3×1/（100ⅰ）2=0。12
设计荷载：
N=4。89×102/2[170+(1+0.12）×62.9］/2-{｛[170+(1+0.12）
×69.2］/2｝2-170×69.2}1/2=15。7Kn〉7。2Kn(安全)
架体安全
三、架体防护
1、接地防护:落地脚手架应做好接地保护。在地下室、三层的 A、N两柱中预先埋入镀锌扁铁－40×4，扁铁在柱中同柱主筋焊牢固,另一端同该层外脚架焊牢固，要求通行电阻不大于4Ω。柱主筋在基础施工时，为建筑物防雷接地,安装人员已预先埋入地5∟50角钢接地，并已同柱筋使用扁铁焊接.
２、架体防护措施：
①立面采用密目阻燃安全网全封闭,防护应同结构同步，比施工层高出不小于1800mm。
②脚手架外侧应加设栏杆，距该步架高度900，下设踢脚板，距该步架高200－300.
③施工层应用竹架板做脚手板，满铺并用12＃铁丝将脚手板同小横杆绑扎固定，不少于三点.
④架体与结构间300mm，应每3。6m即两步架封闭一层，采用单排竹脚手板绑扎封闭,如遇转角小于300mm，应用安全网折叠后绑扎封闭。
⑤施工人员上、下行走，主要依赖楼内随结构施工的楼梯1和楼梯2，但为便于操作人员上下，外脚手架体内可设置人员上下用斜梯、带扶手、脚手架内部顺向搭设,但每步留设梯口位置应相错不小于３m.
四、脚手架搭拆注意事项
１、 脚手架搭设，整体上要求横平竖直，连接牢固，防护及时。
２、 立柱接长，大横杆接长应采用对接扣件,剪刀撑接长采用旋转扣件。
３、 所有扣件安装时，螺栓扭转力矩应达4kg。m.
4、 脚手架搭设应随结构同步进行,及时做好连墙杆的连接。
5、脚手架拆除除了应遵循后搭先拆原则，还应遵循结构施工阶段砼构件强度的规定。
6、脚手架拆除顺序：安全网→脚手板→扶手杆→剪刀撑→大小横杆→立杆。
7、同结构连杆不得提前拆除，应随架体同拆。
五、悬挑卸料平台施工
１、 该平台由3根[14b搭设，出挑4。5米,上铺厚度50mm的木板,四周采用钢管搭设1。2米高防护。前端采用3根ø15.5钢丝绳斜拉.
２、 卸料平台限载1.5T。]
３、 卸料平台验算:
［14b强度验算 a：按单根槽钢集中荷载1.5T计算，
b：按两端简支计算最大弯距:
M=PL/4=15×4。5÷4=1.5KNM
W=M/［a］=15000/1700=8。8cm3﹤Wx=87.1 cm3
钢丝绳强度验算：
Ø15.5钢丝破坏拉应力为P9=125KN 换算系数a=0。86,安全系数K=6 容许拉应力：S=P9×a÷K=17。7KN﹥15KN
卸料平台安全
六、架体验收
１、 脚手架及其地基基础应在下列节段进行检查与验收:
① 基础完工后及脚手架搭设前；
② 作业层上施加荷载前；
③ 每搭设完10—13米高度后；
④ 达到设计高度后；
⑤ 遇有六级大风与大雨后；寒冷地区开冻后;
⑥ 停用超过一个月。
２、 进行脚手架检查、验收时应根据下列技术文件：
①《建筑施工扣件式钢管脚手架安全技术规范》；
②脚手架施工方案。
3、脚手架搭设的技术要求、允许偏差与检查方法,应符合《建筑施工扣件式钢管脚手架安全技术规范》表8。2。4的规定。
七、安全管理
1. 脚手架搭设人员必须经过考核合格的专业架子工.上岗人员应定期体检，合格着方可持证上岗。
2. 搭设脚手架人员必须戴安全帽、系安全带、穿防滑鞋。
3. 作业层上的施工荷载应符合设计要求,不得超载。不得将模板支架、缆风绳、泵送砼的输送管固定在脚手架上。
4. 当有六级及六级以上大风和雾、雨、雪天气时应停止脚手架搭设与拆除工作.雨、雪后上架作业应有防滑措施,并应扫除积雪.
5. 在脚手架使用期间.严禁拆除以下杆件：
① 主节点处的纵、横向水平杆；纵、横向扫地杆.
② 连墙件.
6. 在脚手架上进行电、气焊作业时,必须有防火措施和专人看守.
7. 工地临时用电线路的架设及脚手架接地、避雷措施等，应按现行行业标准《施工现场临时用电安全技术规范》（JGJ46）的有关规定执行。
8. 搭拆脚手架时,地面应设围栏和警戒标志，并派专人看守,严禁非操作人员入内。
