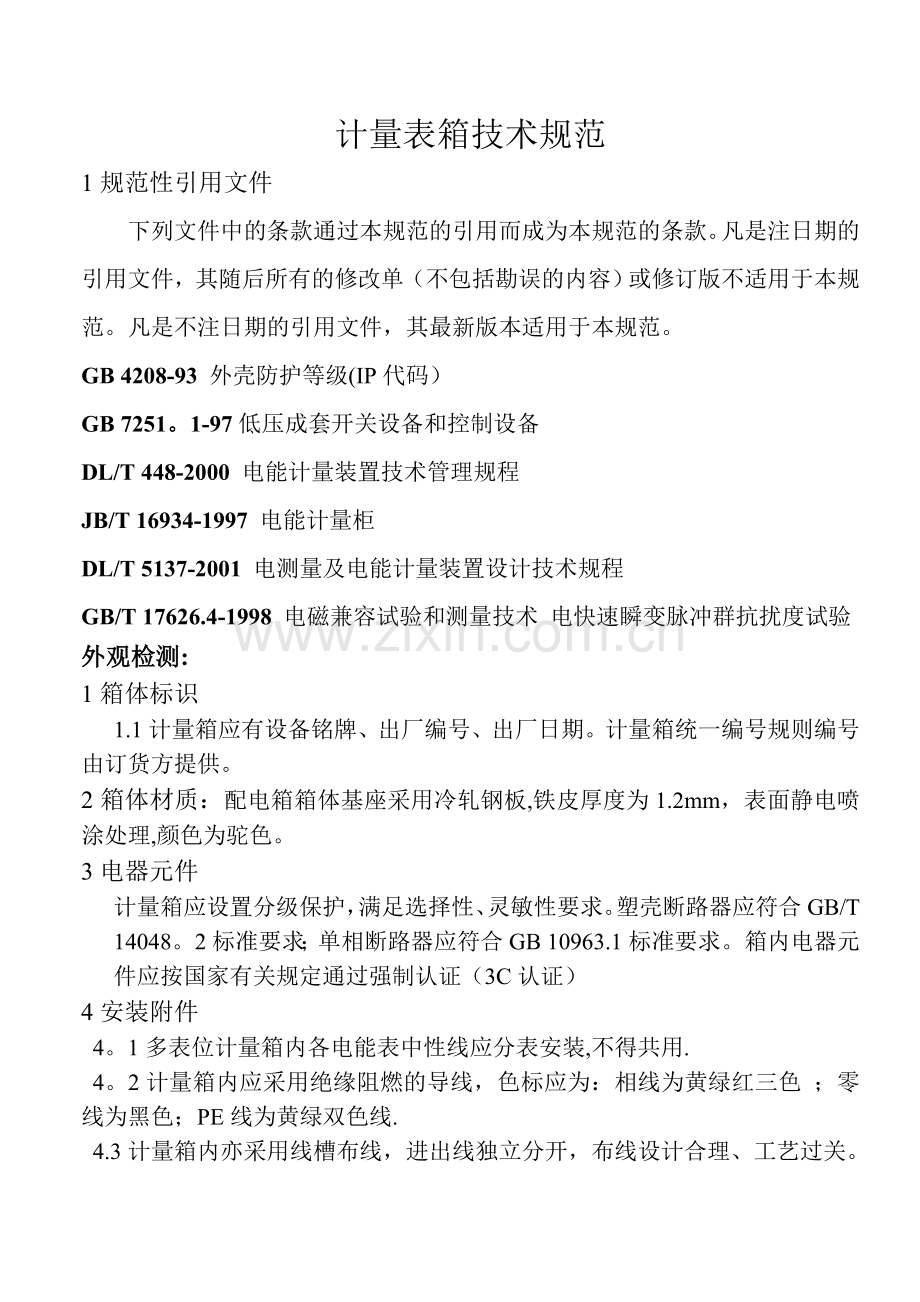

计量表箱技术规范
1规范性引用文件
下列文件中的条款通过本规范的引用而成为本规范的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版不适用于本规范。凡是不注日期的引用文件，其最新版本适用于本规范。
GB 4208-93 外壳防护等级(IP代码）
GB 7251。1-97低压成套开关设备和控制设备
DL/T 448-2000 电能计量装置技术管理规程
JB/T 16934-1997 电能计量柜
DL/T 5137-2001 电测量及电能计量装置设计技术规程
GB/T 17626.4-1998 电磁兼容试验和测量技术 电快速瞬变脉冲群抗扰度试验
外观检测:
1箱体标识
1.1计量箱应有设备铭牌、出厂编号、出厂日期。计量箱统一编号规则编号由订货方提供。
2箱体材质：配电箱箱体基座采用冷轧钢板,铁皮厚度为1.2mm，表面静电喷涂处理,颜色为驼色。
3电器元件
计量箱应设置分级保护，满足选择性、灵敏性要求。塑壳断路器应符合GB/T 14048。2标准要求；单相断路器应符合GB 10963.1标准要求。箱内电器元件应按国家有关规定通过强制认证（3C认证）
4安装附件
4。1多表位计量箱内各电能表中性线应分表安装,不得共用.
4。2计量箱内应采用绝缘阻燃的导线，色标应为：相线为黄绿红三色 ；零线为黑色；PE线为黄绿双色线.
4.3计量箱内亦采用线槽布线，进出线独立分开，布线设计合理、工艺过关。
4。4非金属箱内须预留PE端子，便于箱体与接地网可靠连接.

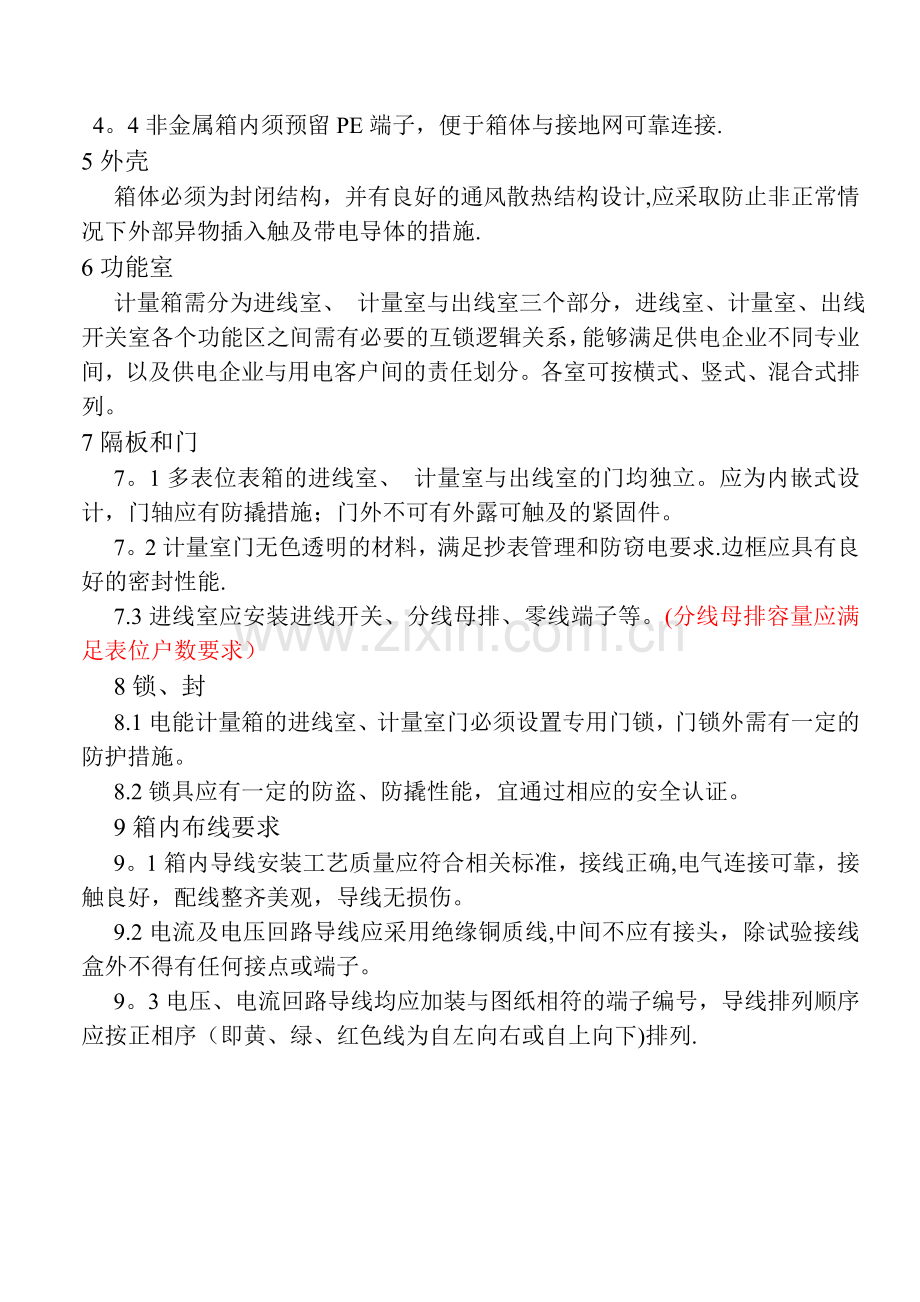

5外壳
箱体必须为封闭结构，并有良好的通风散热结构设计,应采取防止非正常情况下外部异物插入触及带电导体的措施.
6功能室
计量箱需分为进线室、 计量室与出线室三个部分，进线室、计量室、出线开关室各个功能区之间需有必要的互锁逻辑关系，能够满足供电企业不同专业间，以及供电企业与用电客户间的责任划分。各室可按横式、竖式、混合式排列。
7隔板和门
7。1多表位表箱的进线室、 计量室与出线室的门均独立。应为内嵌式设计，门轴应有防撬措施；门外不可有外露可触及的紧固件。
7。2计量室门无色透明的材料，满足抄表管理和防窃电要求.边框应具有良好的密封性能.
7.3进线室应安装进线开关、分线母排、零线端子等。(分线母排容量应满足表位户数要求）
8锁、封
8.1电能计量箱的进线室、计量室门必须设置专用门锁，门锁外需有一定的防护措施。
8.2锁具应有一定的防盗、防撬性能，宜通过相应的安全认证。
9箱内布线要求
9。1箱内导线安装工艺质量应符合相关标准，接线正确,电气连接可靠，接触良好，配线整齐美观，导线无损伤。
9.2电流及电压回路导线应采用绝缘铜质线,中间不应有接头，除试验接线盒外不得有任何接点或端子。
9。3电压、电流回路导线均应加装与图纸相符的端子编号，导线排列顺序应按正相序（即黄、绿、红色线为自左向右或自上向下)排列.
