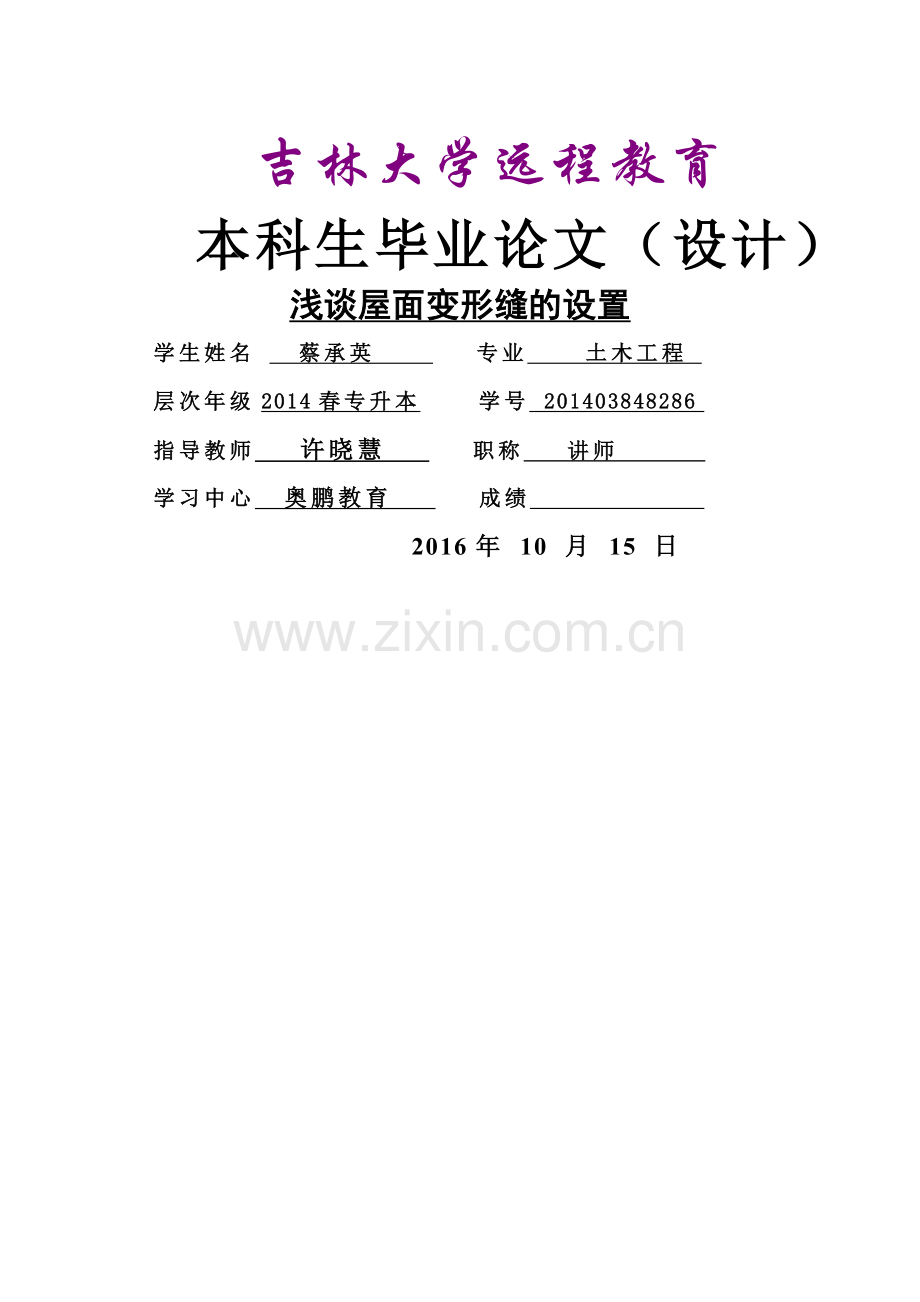

浅谈屋面变形缝的设置.doc

吉林大学远程教育
本科生毕业论文（设计）
浅谈屋面变形缝的设置
学生姓名 蔡承英 专业 土木工程
层次年级2014春专升本 学号 201403848286
指导教师 许晓慧 职称 讲师
学习中心 奥鹏教育 成绩
2016年 10 月 15 日
吉林大学远程教育2016届本科生毕业论文（设计）
摘 要
变形缝技术是建筑施工工程中的一项重要技术， 在现代建筑中，已越来越多用于刚性结构中的建筑工程里面，施工过程中如果处理不当，很容易影响建筑物的装修、使用，甚至会给建筑物造成污染和损害，为了保证建筑物的质量，延长建筑物的使用年限，保证居民的居住安全，需要考虑采用建筑变形缝施工新技术。对于变形缝的处理一般采用两种措施：一是设置变形缝；二是不设置变形缝.但是无论选择哪一种的施工处理方法，都必须确保建筑物不因为以上应力而造成的破坏，对建筑的装修装饰造成污染和损害，或者出现渗水、漏水的现象。本文针对几种常见的变形缝的设置和应用做了详细的分析和对比,简述了现代建筑中不设置变形缝的情况和设置变形缝的不足之处，以期在今后的工作中能够得到合理地应用。
关键词：伸缩缝、沉降缝、防震缝、
目 录
前言 ………………………………………………………………………………………1
变形缝的概述 ……………………………………………………………………………1
第一章 伸缩缝（温度变形缝）…………………………………………………………2
1.1 伸缩缝的作用 ……………………………………………………………………2
1.2 变形缝的设置依据、方法…………………………………………………………2
1。3 增大伸缩缝间距采取的常用措施 ……………………………………………… 3
1。4 伸缩缝的构造要求 ………………………………………………………………4
第二章 沉降缝……………………………………………………………………………5
2。1 设置沉降缝的作用…………………………………………………………………5
2。2 沉降缝的设置部位…………………………………………………………………5
2。3 减少建筑物不均匀沉降的常用措施………………………………………………5
2.4 沉降缝的构造要求 ………………………………………………………………6
第三章 防震缝……………………………………………………………………………9
3.1 防震缝的作用………………………………………………………………………8
3.2 防震缝设置要求……………………………………………………………………8
第四章 后浇带 …………………………………………………………………………9
4.1 后浇带的作用 ……………………………………………………………………9
4。2 后浇带的合理设置 ………………………………………………………………9
第五章 建筑物变形缝的盖缝处理 ……………………………………………………12
5.1 材料的选择 ………………………………………………………………………12
5.2 处理的方法 ………………………………………………………………………12
5。3 建筑变形缝施工的质量控制要点 ………………………………………………13
第六章 结束 …………………………………………………………………………15
附录 ………………………………………………………………………………… 16
致谢 ………………………………………………………………………………… 18
参考文献 ………………………………………………………………………………19
毕业论文设计申报表 ……………………………………………………………… 20
毕业论文设计指导教师评语 ………………………………………………………… 21

前 言
变形缝的概述
为了防止热胀冷缩、地基不均匀沉降以及地震等因素造成建筑物发生裂缝或者导致破坏,工程项目中需要在变形敏感部位将建筑物断开，分成若干个相对独立的单元，且预留的缝隙能保证建筑物有足够的变形空间，设置的这种构造缝称为变形缝。变形缝包括：伸缩缝、沉降缝、防震缝.
在工程实践中,常会遇到不同大小、不同体型、不同层高，建在不同地质条件上的建筑物等原因产生附加应力，对某些建筑物，如果不考虑温度伸缩、沉降和地震的影响，或者变形缝的设置不够合理，建筑物在热胀冷缩拉伸、沉降、扭转等应力的作用下，就会引起建筑构件产生变形,导致建筑物出现裂缝,甚至破坏，影响正常的使用和安全.为预防和避免这种情况发生，一般采取两种措施：加强建筑物的整体性，使建筑物具有足够的强度和刚度克服这些附加应力和变形；或在设计和施工中预先在这些变形敏感部位将建筑构件垂直断开，留出一定的缝隙,将建筑物分成若干个独立的部分，形成能自由变形而互相不影响的刚度单元。变形缝的构造处理方案和材料的选用，应根据其部位和需要分别达到盖缝、防水、防火、保温、美观等要求.下面将结构缝的种类和设置原则分别阐述一下，以利于今后的工作.
第一章 伸缩缝（温度变形缝）
伸缩缝是指为防止建筑物构件由于气候温度变化（热胀、冷缩），使结构产生裂缝或破坏而沿建筑物或者构筑物施工缝方向的适当部位设置的一条构造缝。
1.1伸缩缝的作用
伸缩缝是指为防止建筑物构件由于气候温度变化（热胀、冷缩)，使结构产生裂缝或破坏而沿建筑物或者构筑物施工缝方向的适当部位设置的一条构造缝.它的主要作用是避免由于温差和砼收缩而使房屋结构产生严重的变形和裂缝。为了防止房屋在正常使用条件下,由于温差和墙体干缩引起的墙体竖向裂缝，伸缩缝应设在因温度和收缩变形可能引起的应力集中、砌体产生裂缝可能性最大的地方。
1。2伸缩缝的设置依据、方法
1。设置伸缩缝的依据需要根据建筑物的长结构类型和屋盖刚度以及屋面有否设置温度或隔热层来考虑.其中,建筑物长度主要关系到温度应力积累的大小;结构类型和屋顶刚度主要关系到温度应力是否容易传递并对结构的其他部分构成影响。有否设置温度或隔热层关系到结构直接受温度应力影响的程度。
温度伸缩缝的间距可通过计算确定，各种结构的设计规范中都有相应的的规定
A．砌体房屋伸缩缝的最大间距参照表1-1采用。
注：①层高大于5m的混合结构单层房屋，其伸缩缝间距可以按表中数值的1.3倍采用,当墙体采用硅酸盐砖、硅酸盐砌块和混凝土砌块时，不得大于75m。
②温差较大且变化频繁地区和严寒地区不采暖的房屋及构筑物墙体的伸缩缝最大间距，应按表中的数值予以适当减少后使用。
B．钢筋混凝土结构伸缩缝的最大间距参照表 1-2采用
注：①如有充分依据或可靠措施，表中数值可以增减。
②当屋面板上部无保温或隔热措施时，框架、剪力墙结构的伸缩缝间距，可按表中露天栏的数值选择用，排架结构可按适当低于室内栏的数值选用。
③排架结构的柱顶面（从基础顶面算起）低于8m时，宜适当减少伸缩缝间距。
④外墙装配、内墙现浇的剪力墙结构，其伸缩最大间距按现浇式一栏三数值选用。
⑤滑膜施工的剪力墙结构，宜适当减少伸缩缝间距，现浇墙体在施工中应采取措施减少混凝土收缩应力。
2。设置伸缩缝的方法
①伸缩缝的设置主要是避免热胀冷缩引起建筑物的破坏,设计施工中应当近按通常情况下采用两墙设置模式或者是采取两柱构造，从而能够在此基础上形成较为独立的温度变化区间。但是需要注意的是，当建筑施工处于某些条件比较特殊的情况下其伸缩缝的设置与技术创新可能会导致更多不良效应的发生,因此为了保证建筑和安全使用，这时候施工人员可以使用相对较好和隔热材料或者是采用架空通风层的设置.
②阳光直射的面增加配筋率,借此增强承受温度所带来的温度的应力变化，增强拉结力来抵消热胀冷缩产生的应力,从而减少拉伸长度造成开裂。
③施工人员可以在建筑物的整体构造上采取相应的措施用以减少阳光直射，减少温度变化带来的应力变化。不只是建筑物的顶部，其连接顶层、内墙和内纵墙端开间也会受到阳光的强烈照射;或者在阳光直射的部位采用栽培植物的设计方案，以此达到遮阳减低气温变化的作用。
④适当的可以设置一些人为的控制缝，当建筑物产生裂缝的时候可以人为的引导对结构变化最小的部位,但是这种人为设置的段裂缝必须要控制在10为之内。
1.3增大伸缩缝间距采取的常用措施
减少温度应力、减少混凝土浇筑成型过程中的干缩应力、增加结构自身抗力是增大伸缩缝间距所采取的最常用措施.
① 在温度变化较大的部位(如顶层、底层等）增大配筋率，如对于板，配置双层双向拉通钢筋网；对于梁，增加纵向拉通钢筋的配置量；
②对直接外露的构件（如屋面、露台等），采取有效的保温隔热措施;
③在房屋顶层设置温度缝，减少结构的温度区间长度;
④上部结构设置后浇带;
⑤选用收缩变形较小的水泥品种（如粉煤灰硅酸盐水泥等），减少水泥用量;在混凝土中添加适宜的外加剂(微膨胀剂，简称UEA、TEA等）、抗拉纤维；
⑥提高每层楼板的构造配筋率；
⑦采用部分预应力钢筋混凝土结构.
1。4伸缩缝的构造要求
①伸缩缝的位置
伸缩缝通常设置在柱边，其平面位置一般结合建筑物的长度、平面形状、柱网等，根据具体情况布置。
②伸缩缝的构造
地面以上：完全分开，设置双梁、双柱
地面以下:连在一起。（温度不影响）
结构专业须配合建筑伸缩缝两侧的节点大样,处理好墙面、楼面和屋面的节点连接构造。
③伸缩缝的宽度
原则上讲须满足建筑物在水平方向自由变形的需要，规范上没有明确伸缩缝宽度的具体要求与计算方法，实际工程中伸缩缝宽度一般取20~40mm，习惯上常常取50mm
第二章 沉降缝
沉降缝是指在工程结构中，为避免因地基沉降不均导致结构沉降裂缝而设置的永久性的变形缝。
2.1设置沉降缝的作用
沉降缝主要控制剪切裂缝的产生和发展，通过设置沉降缝消除因地基承载力不均而导致结构产生的附加内力，自由释放结构变形，达到消除沉降缝的目的。实际上它将建筑物划分为两个相对独立的结构承重体系。
凡属于下列情况，均应考虑设置沉降缝:
① 当建筑物造在不同的地基上，并难以保证均匀沉降时；
② 当同一建筑物相邻部分的基础形式、宽度和埋置深度相差较大，易形成不均匀沉降时；
③ 当同一建筑物相邻部分的高度相差较大(一般超过10m),荷载相差悬殊或结构形式变化较大等易导致不均匀沉降时;
④ 当平面形状比较复杂,各部分的连接部位又比较薄弱时;
⑤ 原有建筑和新建、扩建的建筑物之间。
2。2沉降缝的设置部位：
在建筑物的下列平面位置处应考虑设置沉降缝：
①建筑平面的转折部位；
②高度差异或荷载差异处;
③长高比过大的砌体承重结构或钢筋砼框架的适当部位；
④地基土的压缩性有显著差异处；
⑤建筑结构或基础类型不同处;
⑥分期建造房屋的交界处。
2.3减少建筑物不均匀沉降的常用措施 ：
减少不均匀沉降的常用措施为“放、抗、调”。
① 放
方法:设置沉降缝。
  有利之处：可以让建筑物中沉降量不同的各个部分能够自由沉降，互不影响。
不利之处：给设计、施工和使用带来了一系列问题,如沉降缝两侧建筑物必须完全断开，结构需要设置双梁、双柱和双基础，建筑物立面处理困难，地下室和屋面容易渗漏水等.
②抗
方法一：采用端承桩，减小建筑物中各部分的绝对沉降量；不利之处在于端承桩必须支
承在坚硬的基岩或砂卵石上，因此须有相应的地质条件作保证。
 方法二：采用刚度很大的基础，通过基础的整体刚度来调整建筑物中各部分的变形差；不利之处在于刚度很大的基础常常为箱基、筏基等形式，用料较多、造价较高。
 ③ 调
方法：在设计和施工中采取措施，调整各部分可能产生的沉降差，减少其差异沉降量，降低由沉降产生的结构内力和变形。如增加基础刚度，采用箱基、筏基等形式;减轻荷重；增加上部结构的刚度和整体性；调整各部分的施工顺序、预留沉降差、设置施工后浇带等.
 不利之处：“调”的适度较难掌握,主要凭经验。
2。4沉降缝的构造要求
①沉降缝的位置
 沉降缝一般结合建筑物的长度、平面形状、柱网等，根据具体情况布置,方法同伸缩缝，一般在柱边设置。为了简化基础设计、方便施工，也常采用一侧悬臂形式布置，或采用两侧悬臂形式布置。
② 沉降缝的构造
地面以上：完全分开,设置双梁、双柱。
地面以下：完全分开，设置双梁、双柱、双基础。
 ③沉降缝的宽度
沉降缝的做法与伸缩缝不同，它要求在沉降缝处将基础连同上部结构完全断开,自成独立单元。原则上讲，沉降缝的宽度必须满足缝两侧建筑物在垂直方向自由变形的需要、在水平方向由于不均匀沉降变形引起的局部倾斜，规范上没有明确沉降缝宽度的具体要求， 沉降缝的宽度可按表2-1采用。
必须注意，在沉降缝内不能填塞材料，以免妨碍建筑物两侧各单元的自由移动，不少工程,虽然设置了沉降缝，但由于施工时不慎缝内被砖块或砂浆等杂物堵塞,往往失去沉降缝的作用.在寒冷地区，因保暖需要，可在缝的侧面充填保温材料，但必须保证墙体能自由沉降.

第三章 防震缝
3。1 防震缝的作用
防震缝是指地震区设计房屋时，为防止地震使房屋破坏，应用防震缝将房屋分成若干形体简单、结构刚度均匀的独立部分。为减轻或防止相邻结构单元由地震作用引起的碰撞而预先设置的间隙。设置防震缝,可以将复杂的结构分割成为比较规则的结构单元，有利于减少房屋的扭转,并且还可以改善结构的抗震性能。从而也可以看出防震缝对我们的房屋有一定的安全保护作用,所以处于地震频发的地区的建筑物,是可以设置防震缝来保护我们的安全的。
3.2 防震缝设置要求
为了提高房屋的抗震能力,避免或减轻破坏，在《建筑抗震设计规范》（GB50011—2001）中规定：多层砌体房屋结构有下列情况之一时，应设置防震缝,缝两侧均应设置墙体:
①  房屋立面高差在6m以上；
②  房屋有错层，且楼板高差较大；
③  各部分结构刚度、质量截然不同时；
高层钢筋砼房屋当需要设置防震缝时,防震缝最小宽度应符合下列规定：
①框架结构房屋的防震缝宽度，当高度不超过15m时可采用100m;超过15m时，6度、7度、8度和9度相应每增加高度5m、4m、3m和2m，宜加宽20mm。
②框架剪力墙结构房屋的防震缝宽度不应该小于规定的数值的70％，剪力墙结构房屋的防震缝宽度不应该小于规定的数值的50％;且均不小于100mm。
③防震缝两侧结构类型不同时，宜按需要较宽防震缝的结构类型和较低房屋高度确定缝宽。
设置防震缝时，应将建筑物分隔成独立，规则的结构单元，防震缝两侧的上部结构应完全分开，防震缝与伸缩缝、沉降缝应综合考虑,协调布置伸缩缝、沉降缝应符合防震缝的要求。沉降缝的宽度尚应考虑基础内倾使缝宽减小后仍能满足防震缝的宽度。
此外，凡是需做伸缩缝、沉降缝的地方均应做成防震缝，防震缝应沿房屋全高设置，两侧应布置墙.一般防震缝的基础可不断开，只是兼做沉降缝时才将基础断开.
防震缝宽度按房屋高度和设计烈度的不同，一般可取50—100MM。
第四章 后浇带
4.1 后浇带的作用
后浇带是指在现浇整体钢筋混凝土结构中，只在施工期间留存的临时性的带形缝，起到消化沉降收缩变形的作用，根据工程需要，保留一定时间后,再用混凝土浇筑密实成为连续整体的结构。还可以减小钢筋混凝土收缩变形的温度应力,避免出现贯通裂缝。
施工后浇带分为后浇沉降带、后浇收缩带和后浇温度带，分别用于解决高层主楼与低层裙房间差异沉降、钢筋混凝土收缩变形相减小温度应力等问题。这种后浇带一般具有多种变形缝的功能,设计时应考虑以—种功能为主，其他功能为辅。施工后浇带是整个建筑物，包括基础及主体部结构施工中的预留缝(“缝”很宽，故称为“带”），待主体结构完成，将后浇带混凝土补齐后，这种“缝”即不存在，既在整个结构施工中解决了高层主楼与低居裙房的差异沉降，又达到了不设永久变形缝的目的。
4。2 后浇带的合理设置
①后浇带的设置遵循的是、“抗放兼备，以放为主”的设计原则。因为普通混凝土存在开裂问题，后浇带的设置就是把大部分约束应力释放，然后用膨胀混凝土填缝以抗衡残余的应力。
②结构设计中由于考虑沉降原因而设计的后浇带，施工中应严格按设计图纸留设。
③由于施工原因而需要设置后浇带时，应视工程具体情况而定，留设的位置应经设计单位认可.
④后浇带间距应合理,矩形构筑物后浇带间距一般可设为30~40m,后浇带的宽度应考虑便于施工操作，并按结构构造要求而定，一般宽度以700～1000m为宜。
⑤除设计另有要求外,后浇带处的粱板受力钢筋宜尽量断开，钢筋接头按有关规定留设，在补齐混凝土前焊接好
⑥后浇带的未浇筑混凝土前不能将部分模板、支柱拆除，否则会导致梁板形成悬臂,造成变形。
⑦施工后浇带的位置宜选在结构受力较小的部位，一般在梁、板的反弯点附近(约离支座1／3跨度处）,此位置弯矩不大,剪力也不大。
⑧后浇带的断面形式应考虑浇筑混凝土后连接牢固，一般宜避免留直缝。对于板，可留斜缝，对于粱及基础，可留企口缝,而企口缝又有多种形式，可根据结构断面情况确定。
第五章 建筑物变形缝的盖缝处理
建筑物渗漏的主要原因是各种变形缝及防水材料不能适应变形幅度的需要。因此，必须重视建筑物各种缝的处理及材料的选择。
　　5。1 材料的选择
要克服变形缝造成的渗漏现象，必须选择弹性好的防水材料和正确的设计与施工方法。一种防水材料的好坏，主要看它适应基层应变能力的大小，而材料性能的优劣，又与材料的成本有关。优良的材料与工程造价是一对矛盾，解决这一矛盾就成为我们研究的重要课题。任何一种材料的固有弹性再好，也无法抵抗受力后长期变形的疲劳，必然产生老化现象.
聚氨酯防水涂膜虽然是一种弹性材料，但延伸率只有360%，如果超过它的变形幅度也要受到损坏的威胁.一般混凝土温差为30℃时，它的变形幅度为0.1％，一块6米×1。5米的板，它的变形距离为6毫米左右。如两块板拼放时，变形距离为12毫米。如采用SDP—851防水涂料在平面上处理按延伸率350%计算，涂膜百度必须达到4毫米以上,这样每平方米造价要超过50元，而且也不够安全。如果在设计上加以改进。就较能满足它的变形量，就是在端头缝上留4厘米宽的通缝，用涤纶布制成U形,涂膜厚度只需要2毫米,它的变形宽度可以增加到6毫米，大大地提高了它的变形幅度，满足变形要求.
5。2 处理的方法
(一）伸缩缝的构造,必须满足建筑结构沿水平方向变形的要求.外墙上的伸缩缝，为防止风雨侵入室内，要求用有弹性的、憎水的、不易被挤出的材料填嵌缝隙。常用的材料有沥青麻丝、浸沥青木丝板、氯丁橡胶、泡沫塑料等.缝口还须用镀锌铁皮、铝板或塑料板等作盖缝处理。内墙伸缩缝的处理，随室内装修不同而异，可选用木条、木板、塑料板、金属板等盖缝。楼层地面伸缩缝，可在缝口填嵌沥青麻丝等，上铺活动盖板或橡皮条等，以防灰尘落至下一楼层.屋顶的伸缩缝，则用镀锌铁皮、铝板或预制钢筋混凝土板等作盖缝处理，着重作好防水。地下建筑、地下室等处的伸缩缝，出于防水要求，常在防水结构层的外侧或底部加铺玻璃布油毡、橡胶片、镀锌铁皮、紫铜片，以及采用内埋式或可卸式止水带(如橡胶、塑料、金属等)，并用沥青砂浆、沥青麻丝或浸沥青木丝板等填嵌缝隙。在现浇整体式钢筋混凝土建筑中，由于混凝土在浇灌后的一段时间内有较大的收缩变形,以后才趋于稳定，可利用这一特性,将沿钢筋混凝土结构的长向分成几段，中间留缝，待第一期工程施工1～2个月后，再浇灌合缝。这种只在施工期间保留的临时性温度收缩缝,称为后浇缝，或称收缩带。后浇缝的宽度一般为50～100厘米,缝的间距约为20～25米，并尽量和施工时的接缝结合设置;缝的填充材料，可用掺铝粉的混凝土。
(二）沉降缝一般兼起伸缩缝的作用，其构造与伸缩缝基本相同,但是调节片或盖缝的作法，必须保证相邻两个独立单元能自由沉降。一般外侧缝口宜根据缝的宽度不同，采用两种形式的金属调节片盖缝,内墙沉降缝及外墙内侧缝口的盖缝同伸缩缝。在砖混结构中,沉降缝两侧建筑的基础通常采用两种方案：
①挑梁基础，即在沉降缝一侧墙的基础按正常设置,另一侧的纵墙由悬挑的挑梁承担，梁端另设基础梁和轻质隔墙。
②采用双墙方案，即在沉降缝两侧都设承重墙，以保证每个独立单元都有纵横墙封闭联结，结构整体性好。在两承重墙间距较小时，为克服基础的偏心受力，可采用在平面布置上为两排交错设置的独立基础，上放承墙的基础梁。沉降缝同时起着伸缩缝的作用，在同一个建筑物内，两者可合并设置，但伸缩缝不能代替沉降缝。在钢筋混凝土框架结构中的沉降缝通常采用双柱悬挑梁或简支梁作法。
（三）抗震缝的构造做法与沉降缝基本相同，但由于抗震缝的尺寸较宽，构造上更应注意做好盖缝的牢固、防风、防雨等防护处理，寒冷地区的外缝口还须用具有弹性的软质聚氯乙烯泡沫塑料、聚苯乙烯泡沫塑料等保温材料，楼地层处用混凝土盖板或金属盖板,在外墙体抗震缝内应做保温隔热设计。
5.3建筑变形缝施工的质量控制要点：
在建筑变形缝施工中，为了避免出现一些常见的质量问题，要做好质量控制.第一，要严格按照施工规范及施工方案实施；第二，控制好钢筋制安、模板制安、混凝土浇筑的施工质量；第三，在梁柱的接头处，撑条应该伸向柱模板上部在约10-20毫米进而避免接头处的模板出现严重的变形; 第四，在浇筑混凝土的时候要交替进行进而保证模板受力均匀，在施工的过程中要严格按照施工的顺序进行,要防止混凝土浇筑中间隔的时间过程使得混凝土初凝,要记得模板的表面必须涂刷隔离剂以便拆除模板时对混凝土不造成破坏；第五，在完成模板的制作之后要统一放置，尤其是要防止撑条遭到损坏，同时要及时进行回收存放;第六，金属盖缝板必须埋置于建筑内，并且按照规范进行搭接；第七,螺栓等坚固模板的配件必须按照间距、长度、规格等相关要求配置;第八，建筑变形缝的缝宽必须达到规范，设计要求不能过小,否则在发生地震或沉降不均匀、水平收缩时容易造成建筑物破坏,对生活造成严重的不便及存在严重的安全隐患；第九，密封材料嵌填必须密实、连续、饱满、粘结牢固，无气泡、开裂、脱落等缺陷;第十，嵌填密封材料的基层应牢固、干净、干燥,表面应平整，缝边应顺直,无凹凸不平现象；第十一，缝盖析的边必须埋置于面层单项设计内部，以免雨水由边缝渗入室内。
结 论
在现代各种在型的建筑不断涌现，变形缝成为处理建筑拉伸、沉降、扭转、震动等受力情况的主要处理方式，但是变形缝施工技术复杂、细部处理要求严格,设置结构变形缝会增加造价，施工也不方便.因此，在确定房屋的造型和布置时，建筑设计和结构设计必须结合起来考虑结构缝的设置问题，尽可能不设或少设结构缝，减少成本的使用，尽可能地采取最最理想的方案,做到既合理又经济。当采用变形缝时，必须做到“联得牢固，脱得彻底"、“缝边不渗水、不脱落”的原则。
现代建筑中，由于建筑使用和立面要求，在尽管平面形状复杂、立面体型不均衡的情况下，也要求不设沉降缝、抗震缝和伸缩缝，况且设置这种结构缝，防水处理较困难，材料用量较多，结构复杂，施工困难，特别是剪力墙结构，结构缝的施工更为困难。在地震区,由于结构缝将房屋分成几个部分，在地震力的作用下,各个部分相互碰撞，宜造成震害，不但引起结构局部破坏，还使建筑装饰材料也造成破坏，增加了震后修复工作。目前，一般在结构总体布置上采取一些相应措施,减少房屋沉降差，防止因温度变化使结构产生伸缩而引起温度应力，加强在地震力的作用下产生应力集中和结构薄弱的部位，以减少或不设沉降缝、抗震缝和伸缩缝。
附 录：
表1-1 砌体房屋温度伸缩缝的最大间距（m）
屋盖和楼盖类别
间距
整配式或装配整体式钢筋混凝土结构
有保温层或隔热层的屋盖、楼盖
50
无保温层或隔热层的屋盖、楼盖
40
整配式无檩体系钢筋混凝土结构
有保温层或隔热层的屋盖、楼盖
60
无保温层或隔热层的屋盖、楼盖
50
整配式有檩体系钢筋混凝土结构
有保温层或隔热层的屋盖、楼盖
75
无保温层或隔热层的屋盖、楼盖
60
瓦材屋盖、木屋盖或楼盖、轻钢屋盖
100
表1-2 钢筋混凝土结构伸缩缝的最大间距（m）
结 构 类 型
室内或土中
露天
排架结构
装配式
100
70
框架结构
装配式
75
50
现浇式
55
35
剪力墙结构
装配式
65
40
现浇式
45
30
挡土墙、地下室
墙壁等结构
装配式
40
30
现浇式
30
20
表2—1  房屋沉降缝的宽度（MM）
地基情况
建筑物高度
 沉降缝宽度（mm）
一般地基
H＜5m
  30
H=5~10m
50
H=10~15m
70
软弱地基
2~3
50~80
4～5
80～120
5层以上
﹥120
致 谢
在论文即将完成之际,我的心情无比激动，感谢奥鹏网络教育给我的这次提高学习水平的机会，更要感谢许晓慧老师对本论文及本人的耐心指导和合理建议,让我在学习道路上少做了不少弯路，提高了学习效率，确保了论文的顺利完成，十分感谢!
参考文献：
［1]　谈一评,广厦建筑结构通用分析与设计程序教程［M].北京：中国建筑工业出版社， 2008.
[2］　王　伟,建筑抗震设计数据资料[M]。北京:中国建材工业出版社, 2007。
［3］ 同济大学，《房屋建筑学》第四版[M］。北京:中国建筑工业出版社。2006
吉林大学远程教育
学生毕业论文(设计）申报表
校外学习中心：奥鹏学习中心
学生姓名
蔡承英
性别
男
专业
土木工程
层次
专升本
注册学号
201403848286
工作单位
晋江市华侨中学
联系电话
单位： 住宅： 手机：[phone]
E—mail
704695998＠
毕业论文（设计）题目：浅谈屋面变形缝的设置
指导教师姓名
许晓慧
职称
讲师
联系电话[phone]
毕业论文（设计）内容、技术要求、主要设计方案及条件:
本毕业设计内容为:房屋变形缝的设置。变形缝技术是建筑施工工程中的一项重要技术，施工过程中如果处理不当，很容易影响建筑物的装修、使用，甚至会给建筑物造成污染和损害，为了保证建筑物的质量，延长建筑物的使用年限,保证居民的居住安全，需要考虑采用建筑变形缝施工新技术，选择合理的施工方案。本文针对几种常见的变形缝的设置和应用做了详细的分析和对比，简述了现代建筑中不设置变形缝的情况和设置变形缝的不足之处,以期在今后的工作中能够得到合理地应用。
拟完成毕业论文（设计）的时间： 2016 年10 月15 日
远程教育学院意见：
年 月 日
吉林大学远程教育
毕业论文（设计）指导教师评语
学习中心名称：奥鹏学习中心
学生姓名
蔡承英
专业
土木工程
层次
专升本
毕业论文（设计）题目：浅谈屋面变形缝的设置
评语：
指导教师签字：
年 月 日

第 16 页 共 21 页
