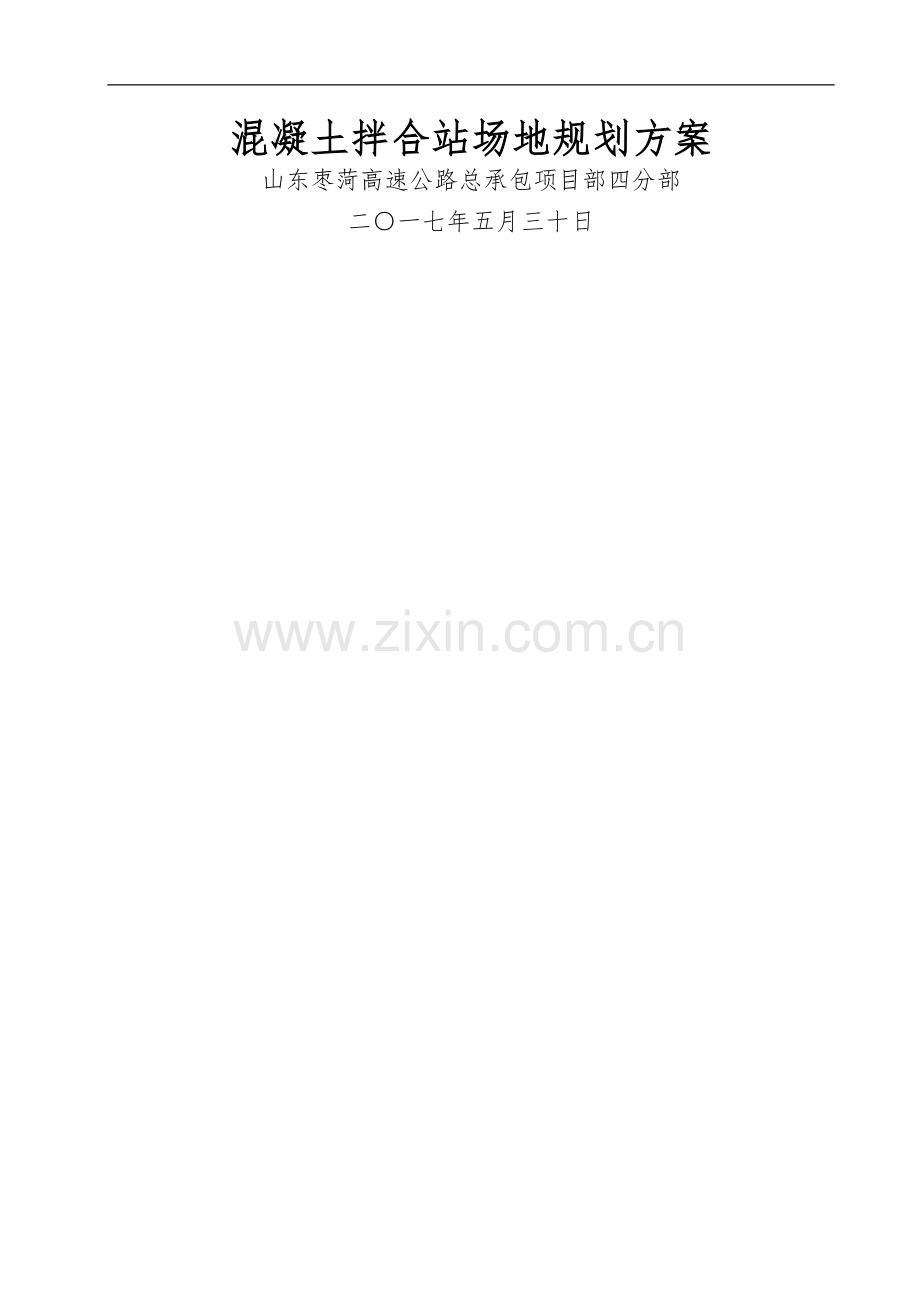

混凝土拌合站规划设计方案.doc

混凝土拌合站场地规划方案山东枣菏高速公路总承包项目部四分部二一七年五月三十日 目 录1、编制依据与原则21.1编制依据21。2编制原则22、工程概况33、混凝土拌合站规划33。1功能区划分43.2具体建设要求53。3人员、机械、设备组织和工期安排83。4拌合站管理制度93.5安全施工93.6文明施工104、文明施工措施115、安全施工措施116、环境保护措施127、附件131、编制依据与原则1。1编制依据1、枣荷高速公路招标文件、施工设计文件、工程建设标准化管理等;2、国家及相关部委颁布的法律、法规和现行设计规范、施工规范、公路工程质量验收标准、标准化实施细则及其它有关文件资料；3、工地现场调查、采集、咨询所获取的资料,现场地形、地貌；4、我公司现有的技术装备力量、机械设备状况、管理水平、工法及科技成果,及历年来在类似公路工程施工中积累的施工经验；5、施工技术调查资料、工地现场施工组织调查报告；6、山东省高速公路标准化汇编（山东省交通运输厅）;7、高速公路施工标准化技术指南(交通运输部公路局）；8、施工现场临时用电安全技术规范 JGJ 462005;9、建筑机械使用安全技术规程 JGJ 332001。1。2编制原则 积极响应和遵守枣菏高速公路合同文件工期、质量、安全、环境保护、文明施工、标准化建设等的规定. 质量合格、安全无事故，遵守国家安全质量相关法律法规，确保质量第一，保证施工人员人身安全。 坚持专业化作业与综合管理相结合。充分发挥专业人员和专用设备的优势，采用先进的施工技术，综合管理，合理调配,运用网络技术,科学安排各项施工程序，组织连续、均衡、紧凑有序地施工，确保工期目标实现. 以采用成熟的施工技术、先进的施工机械、完善的施工工艺为原则,积极采用新技术、新工艺、新材料以确保工程质量。 重视环保，珍惜土地，严格执行环境管理体系，施工过程中采取有效措施保护生态环境，控制环境污染，节约利用土地资源,做好水土保持，避免对原有生态的破坏。 有效保护地下管线和既有构筑物，减少扰民、做好公共交通配合，切实维护建设单位及地方群众的利益，创建文明标准工地。 执行职业健康安全管理体系，关心职工生活，维护职业健康安全。2、工程概况本分部起讫桩号为K71+300K86+750,路线长度15.45km,起于鱼台金乡界鱼台境内，分部大部分位于济宁市金乡县化雨镇、王丕镇和兴隆乡.主要项目为路基、路面、桥梁、涵洞、金乡东互通和金乡服务区。为了全面落实和贯彻、执行山东省高速公路施工标准化指南，有效的控制工程建设质量,提高工程建设技术管理水平,对混凝土拌合站进行有效的规划.我部计划将混凝土拌合站设在S346省道路边靠近我分部化雨镇袁集村,租赁该处既有混凝土拌合站，该既有混凝土拌合站场地面积约19440m2.该场地紧邻S346省道路,位于化雨镇袁集村，拥有便利的交通条件和通电、通水、通信条件。我分部混凝土拌合站位置如下图所示：3、混凝土拌合站规划根据进场后施工调查情况,遵照投标施组指导精神，结合工程分布特点，考察沿线地形、交通、水源、电力等综合情况,并根据本分部K77+500设置1处拌合站。混凝土拌合站位于S346省道靠近我分部化雨镇袁集村,紧邻S346省道，占地面积约19440 m2.混凝土拌合站设为1座2HZS120型,装载机2部，混凝土输送车10辆，粗细骨料备料仓6个，200吨地磅1台，水泥储存罐4个200t，粉煤灰储存罐4个200t，外加剂储存罐2个10t、4个8t，480KVA变压器1台，200KVA发电机1台，负责全线工程约14万m3混凝土供应量。拌合站设置尽量均衡，遵循“集中设置的原则”，按照工厂化管理,统筹安排,提前规划,优化管理，确保质量的原则。在厂区门口设置平面布置图。混凝土拌合站位置示意图具体布置见“附图1拌合站总平面布置图”。3。1功能区划分 拌合站平面布置分为办公及生活区、拌合工作区、储料区、材料计量区四个主要区。办公及生活区设置在场地右侧；材料计量区设置在场地左侧;拌合工作区设在场地中央，其中在传送带两侧分别设置5个施工车辆停车位,在宿舍区门口设置普通车辆停车位;储料区设置在场地内侧，设6个10*30m的料仓；在场地内沿拌合工作区两侧设置12宽的运输通道，在储料区与上料区之间设置约14m宽的卸料通道；在场地左侧靠近河沟处设置一个四级沉淀池;洗料区设置在磅房后面. 拌合站总占地面积为19440m2，其中料场面积为1800m2. 办公区区和生活区设置在一起. 拌合工作区：拌制混凝土采用自动计量装置，电脑配料，有数据锁定功能,并具有自动打印、出票功能。拌合站到达四仓式自动计量标准，采用卧轴强制搅拌设备。 储料区：料仓设置六个，四个粗骨料仓、两个细骨料仓。料场占地面积1800m。料仓结构尺寸1030m，中间设厚40cm混凝土分隔墙、浇筑高度为3m、上部采用高8m蓝色塑钢棚覆盖。仓内地面设2的地面坡度，分料墙下部预留孔洞,严禁积水。料仓四周采用围闭，确保雨水不能飘入料仓内。每个料仓都做好材料标识，并配有留样盒。 洗料区：洗料区设置储水池、沉淀池. 拌合站附属设施：发电房、变压器房、配电房、工具房、值班室、地磅、停车场、洗车台等。绿化区：在宿舍周围设置花坛,种植花草进行绿化。3.2具体建设要求 拌合站大门位置布置绘制详细的现场布置图，站内设置明显的标示牌. 拌合站大门左侧设置工程公示牌、施工平面布置图、安全生产牌、消防保卫牌、管理人员名单及监督电话牌、文明施工牌等明示标志。 拌合站出入口、拌和楼控制室设置禁止、警告、指令标志。 拌合站采用封闭式管理，四周砌筑围墙。拌合站内设置一个砼标养室，位置场地右侧. 拌合站站界应用砖砌围墙封闭，材料堆放区、拌和区、作业区应分开或隔离。 场内地面应做硬化处理，按重载区、一般重载区和普通区域来处理。重载区一般指场内主车道及料仓和工作区部分，基础采用30cm灰土底层处理压实，然后采用C25砼硬化20cm。站内道路下面铺10cm厚碎石垫层后面层采用20cm厚C20砼硬化。普通区为生活区和办公区，一般为基础压实后，采用20cm厚C20砼硬化. 场地设置完善的排水系统。场地硬化按照四周低，中心高的原则进行，面层排水坡度2，在场地四周围墙外拥有既有排水沟，场地排水经过排水沟排出至墙外排水沟。排水沟采用C25混凝土矩形水沟，做到雨天场地不积水、不泥泞，晴天不扬尘。拌和机和地磅基础高出硬化地面30cm。 在场地内设置沉淀池，严禁将站内生产废水直接排放。 拌合站使用双搅拌机，每台拌合机配备2个水泥罐（200t）,共4个，2个粉煤灰罐（200t），共4个. 拌合楼按全封闭设置，减少或防止灰尘污染空气。上料斗之间加设隔板，避免上料时混杂。输送带必须上盖。 水泥(或粉煤灰)罐必须安装避雷针，避雷针必须接地，并通过检测。 原材料的堆放应符合下列要求： 要根据工程规模选择散装水泥储存罐的数量,设置4个水泥罐,将散装水泥按不同品种、标号、批次分罐保存.储存罐上涂上中国葛洲坝集团的标志。 粉煤灰采用筒仓储存,设置4个粉煤灰罐(200t)，外加剂采用筒仓储存，设置6个外加剂罐，废弃碴采用覆盖措施. 袋装水泥集中存放在库房内，库房采用彩钢板搭设，高度、面积必须满足堆放数量的要求，下部铺设木板，高度为30cm. 凡用于正式砼工程的砂石料应按三仓式配料要求，不同粒径、不同品种分仓存放，不得混堆或交叉堆放，并设置明显标志和留样盒，端头设置反光漆. 砂石料按规定进行材料的质量状态标识，标识包括材料名称、产地、规格、数量、进料时间、检验状态等. 上料斗设置雨棚加盖，除上料平台那一面外，其它三面都围闭，以防止雨水进入料斗和出现窜料现象,改变材料含水量，影响配合比。 料仓的容量满足最大单批次砼连续施工的需要，并留有一定的余地，另外还需满足运输车辆和装载机等作业要求。包括储料斗在内的所有地材存放场地加设轻型蓝色钢结构顶棚,钢结构顶棚起拱线高度8m。 原材料计量装置经县级以上质量技术监督局标定方能使用。 拌合站配合比标识牌：拌和机操作房前醒目位置应悬挂砼配合比标识牌，标识牌采用镀锌铁皮制作，尺寸0.6 m0.8m，油漆喷涂确保不褪色，数字采用彩笔填写，字迹工整清晰。标识牌内应包括以下内容:砼设计与施工配合比(含外加剂），粗细骨料的的实测含水量及各种材料的每盘使用量等。 排水系统 料仓排水：单个料仓位10*30m,料仓按照单面坡设置，坡向料仓进出口，坡度2. 办工区、生活区给排水设置:既有混凝土拌合站拥有一排两层楼，主要功能为试验室、拌合站站长和调度办公室、宿舍、食堂、洗漱间和厕所,计划新建一排双层活动板房，主要功能为宿舍楼，该处两排楼临近主排水沟，经过化粪池后排入沟内. 主机组和磅房排水：按照标准化要求搅拌机和地磅基层要比硬化地面高30cm；污水排入沉淀池. 拌合站场地排水：场地有中间向两侧排水，排水坡度不小于1.5,流水汇入拌合站整体排水系统流走。 拌合站给水系统 拌合站附近水源情况：拌合站所在区域地表水资源丰富，水质良好,拌合站生产用水和生活用水由井水提供。 拌合站储水设置：分别在地上和地下设置水池，232=12m3、6*9*5=270m3。 拌合站供电系统 HZS120型拌合站单台功率约210KW,总功率为2210=420KW。 选择一台480KV变压器,自省道S346附近高压线路接入. 为防止电网改造和临时停电，拌合站备用一台200KW发电机一台. 施工用电 应严格按照施工用电专项组织设计与施工现场平面布置进行架设和管理电力线，动力和照明线必须分开架设。 配电房（室）、变压器等固定电力设备均设安全防护屏障或网栅围栏，高度为2.5m,设置明显的禁止、警告标志。 施工现场临时用电应符合现行施工现场临时用电安全技术规范（JGJ462005）的规定。工程专用的电源中性点直接接地的220/380V低压电力系统,必须采用TN-S接零保护系统，并做到三级配电两级保护和“一机一箱一闸一漏 。 电力作业人员必须持证上岗，按规定正确穿戴、使用劳动防护用品。 配电箱内多路配电有标记,配电箱有门、有锁、有防雨措施,铁壳开关箱必须接地.所有电器设备必须完整、无破损，性能良好.必须使用安装带有触电保护器的插座.触电保护器应定期试验,确保性能可靠.严禁使用铜丝、铁丝等金属代替保险丝. 夜间施工时，现场设有满足施工安全要求的照明设施。 消防措施：站内各功能区在明显位置设有防火设施.每个功能区的灭火器不少于6个,并且每个功能区设置一个消防池并配备相应的灭火器材.3.3人员、机械、设备组织和工期安排1、 人员、机械设备组织拌合站临建施工人员15人。2、临建机械设备清单如下：挖掘机装载机运输车振动棒搅拌机220505t50350126413、 工期安排根据现有机械配置及劳动力安排,拌合站建设计划工期安排为：2017年5月1日2017年6月20日，总计：51天。3。4拌合站管理制度 在建设单位和监理单位验收合格后，方可投入使用。 搅拌操作人员、试验员必须经岗位知识培训合格后上岗。 未检验或检验不合格的材料不得使用. 建立健全完整的设备、材料、记录、台帐等资料。 根据工区生产需要（内容包括混凝土类别、数量，要求等)，保证混凝土供应。 配合试验、质检人员进行质量监测和控制。 严格按施工配料单、技术交底进行数据输入、控制，对电脑数据的真实性和可靠性负责. 对拌合中发现的异常现象（拌和物的和易性差、计量误差超限等），及时向现场负责人或相关人员反映. 保持拌和区域内设备停放有序，标识标志醒目,环境整洁干净 主动接受监理和业主的监督检查。仪器设备未标定前不得使用。3.5安全施工 拌合站指挥人员均持证上岗，作业时应与操作人员密切配合，执行规定的指挥信号，操作人员应按照指挥人员的信号进行作业，当信号不清或错误时,操作人员可拒绝执行。 拌合站料罐系上缆风绳。 拌合楼内应垫木板或绝缘板，接通电源后应采用试电笔测试金属结构部分，确认无漏电方可上机， 上、下操纵室应使用专用扶梯。 在启动拌合楼前，应进行空载运转，在确认各机构部件运转正常，制动可靠，各限位开关灵敏有效后，方可作业。 拌合楼开动前，应先发出电铃信号示意，预防有人在旁边作业或检修，造成人员伤害。 当天作业完毕后，应将拌合站所有控制开关拨到零位,切断电源,关闭并锁好操纵室门窗。3.6文明施工 根据场地条件合理设置废水沉淀池和洗车池，布设排水系统，设置明显标示. 地面应定期洒水，对粉尘源进行覆盖遮挡。 每次混凝土拌和作业完成后，及时清洗机具，清理现场，做到场地整洁。 临近居民区施工产生的噪音不应大于现行的建筑施工场界噪音界限(GB12523）的规定，否则分时段进行施工，并进行噪音监控。 根据需要设置机动车辆和设备冲洗设施、排水沟及沉淀池，施工污水处理达标后方可排入市政污水管网或河流。 施工机械设备产生的废水、废油及生活污水不得直接排入河流、湖泊或其他水域中,也不得排入饮用水附近的土地中。 水泥、粉煤灰等材料进料时，要注意材料罐顶的密封性能，当粉尘较大时，应暂时停止上料,待处理完后方可继续。 定期、专人进行拌合站的清理和打扫，保持拌合站内卫生。4、文明施工措施 一切工作均按照一整套工作制度，合理工作，有序施工，严禁违章作业。 施工人员要佩戴胸卡上岗,职工对待工作要热情、投入、对人尊重、礼貌。 加强与当地群众联系沟通,做到互相理解、相互尊重，对群众提出来的合理要求应尽快处理，对不合理的要求要说服教育以免矛盾激化。 场地规划整齐,集料按规格隔离堆放，料场标示明确，保持施工场地清洁卫生。 健全管理机制,把文明施工列入经济承包责任制中，制定随机检查制度，并采取相应措施，严格管理，以达到文明施工的要求。站内大门口设置工程告示牌、拌合站平面布置图、安全生产牌、管理人员名单及监督电话等。拌合站的出入口、拌合楼控制室设置禁止、警告,指令等标志。5、安全施工措施 对进场的施工人员进行相关规章制度的交底。 所有人员在进入施工现场之前，将进行三级教育，特殊工种、操作人员持证上岗。 在施工前，必须对操作人员、施工人员进行分部、分项安全交底。 施工过程中使用的所有电动工具，必须设置专人负责维修、保管,非操作人员不得进行其拆卸、维修工作。 施工现场的临电设专人负责.电箱必须有漏电保护器，施工过程中电线不能拖地，必须挂于高处或架设，防止漏电现象发生。 必须在施工现场设置干粉灭火器，并且项目部委派一名人员负责施工现场的消防工作. 施工过程中使用的活动脚手架，必须设置防滑措施. 施工过程中使用的材料，必须按照其性能（如:易燃性等）进行分类保管,并且储存部位必须通风、防潮. 施工过程中对各工序的安全隐患及时进行处理，施工现场不得有明火，并且严禁在施工现场吸烟。 操作人员不得在施工过程中嬉戏打闹。 板房安装等攀登和悬空高处作业人员以及搭设高处作业安全设施的人员,必须经过专业技术培训及专业考试合格，持证上岗，并定期进行体格检查。 施工中对高处作业的安全设施，发现有缺陷及隐患时，必须及时解决;危及人身安全时，必须立即停止作业。 因作业必需，临时拆除或变动安全防护设施时，必须经施工负责人同意，并采取相应的可靠措施，作业后立即恢复。 在光线黯淡的地方施工作业时，必须要有照明设备，且其电压不能超过36V,潮湿地点作业穿绝缘胶鞋.6、环境保护措施 生活区临时工程的修建本着节约用地、方便生活、利于生产、保护植被的原则,统筹安排，合理选址，经业主、当地环保部门审批,主动接受监督检查。 临时生活设施的修建、拆除时产生的固体废弃物，按照环保部门的要求弃于指定地点处理。 施工场地周围预先开挖排水沟,做到排水畅通,场内不得积水、积污，应充分考虑其对原地面排水的影响，以免阻挡地表径流的排泄，影响当地居民的生产生活。 施工现场设固定的垃圾桶或垃圾池盛放垃圾,分类标识存放，定期清理,运至指定的垃圾处理场或废品回收利用,不得乱扔、乱倒垃圾. 施工场地的遗弃物、废油等集中进行预处理后，采用专用车辆运输至指定的处理厂或存放点。 污水须排入当地的排污管道或经集中净化处理后排出,严禁将未达到排放标准的生活污水直接排放至江河及其它水体中。 施工场地和运输道路须定期洒水养护，设置洒水车1台，避免产生扬尘。在料仓与地磅部位设置3台水雾炮进行降尘处理:料仓处设置2台,地磅处设置1台，水雾炮射程40米，满足要求。 施工场地周围的植物、植被，严禁随意践踏和破坏，并在施工现场设立植被宣传保护牌，告示参加施工人员对环境的保护人人有责。 对不符合尾气排放标准的机械设备，不能使用.对于施工中易飞扬的细颗粒散体材料严密遮盖.运输时，防止遗撒、飞扬;卸运时,采取有效措施，减少扬尘。 对于强噪音机械,施工的房间应临时封闭，以尽可能地降低施工噪音。 下班后各种施工机械车辆按指定地点停放整齐. 注意做好职工生活卫生、美化生活环境。7、附件附件1：枣菏高速公路总承包项目部四分部混凝土拌合站平面布置图
