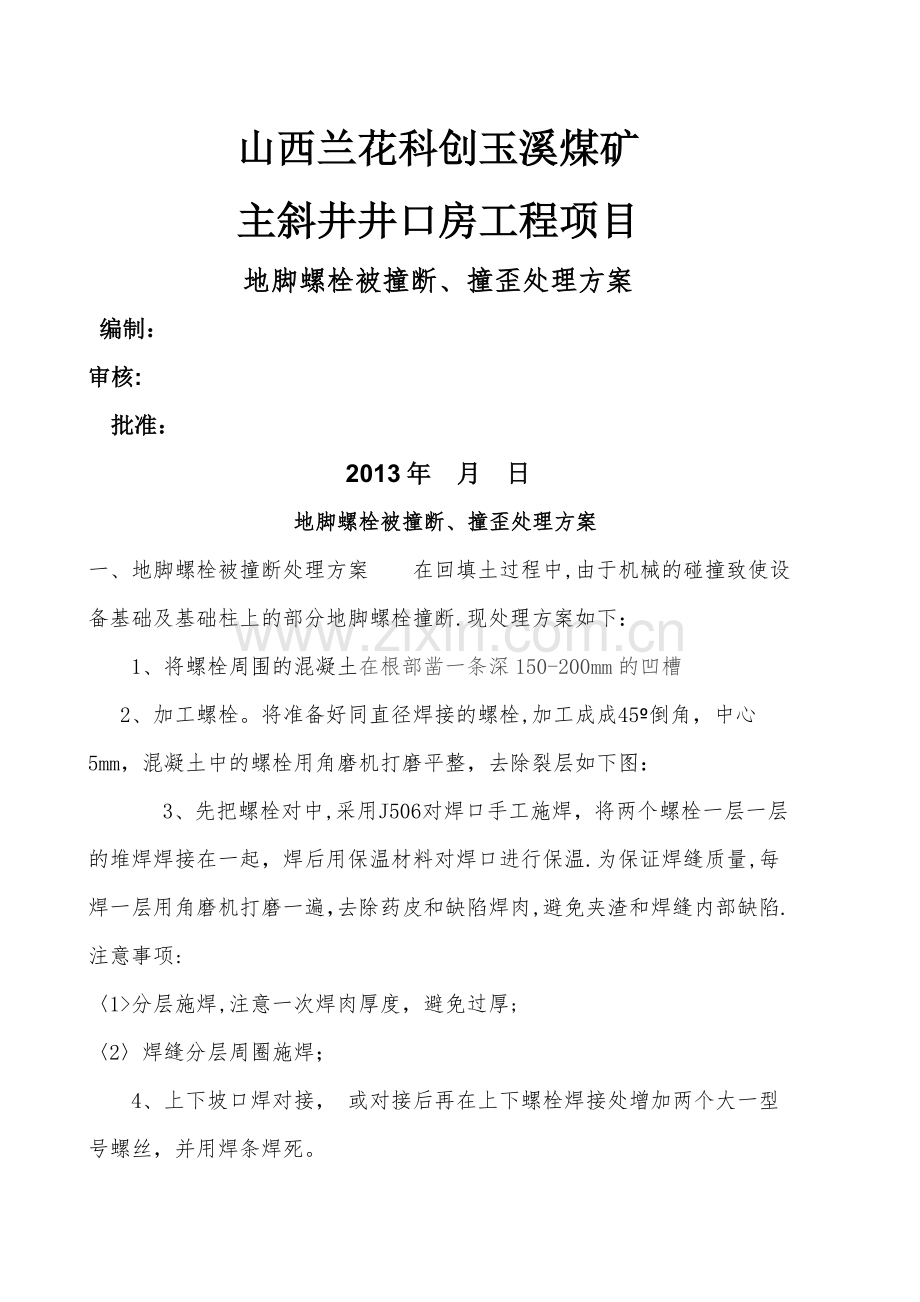

地脚螺栓撞断、撞弯处理方案.doc

山西兰花科创玉溪煤矿
主斜井井口房工程项目
地脚螺栓被撞断、撞歪处理方案
编制：
审核:
批准：
2013年 月 日
地脚螺栓被撞断、撞歪处理方案
一、 地脚螺栓被撞断处理方案 在回填土过程中,由于机械的碰撞致使设备基础及基础柱上的部分地脚螺栓撞断.现处理方案如下：
1、将螺栓周围的混凝土在根部凿一条深150-200mm的凹槽
2、加工螺栓。将准备好同直径焊接的螺栓,加工成成45º倒角，中心5mm，混凝土中的螺栓用角磨机打磨平整，去除裂层如下图：
3、 3、先把螺栓对中,采用J506对焊口手工施焊，将两个螺栓一层一层的堆焊焊接在一起，焊后用保温材料对焊口进行保温.为保证焊缝质量,每焊一层用角磨机打磨一遍，去除药皮和缺陷焊肉,避免夹渣和焊缝内部缺陷.注意事项:
〈1>分层施焊,注意一次焊肉厚度，避免过厚;
〈2〉焊缝分层周圈施焊；
4、 上下坡口焊对接， 或对接后再在上下螺栓焊接处增加两个大一型号螺丝，并用焊条焊死。

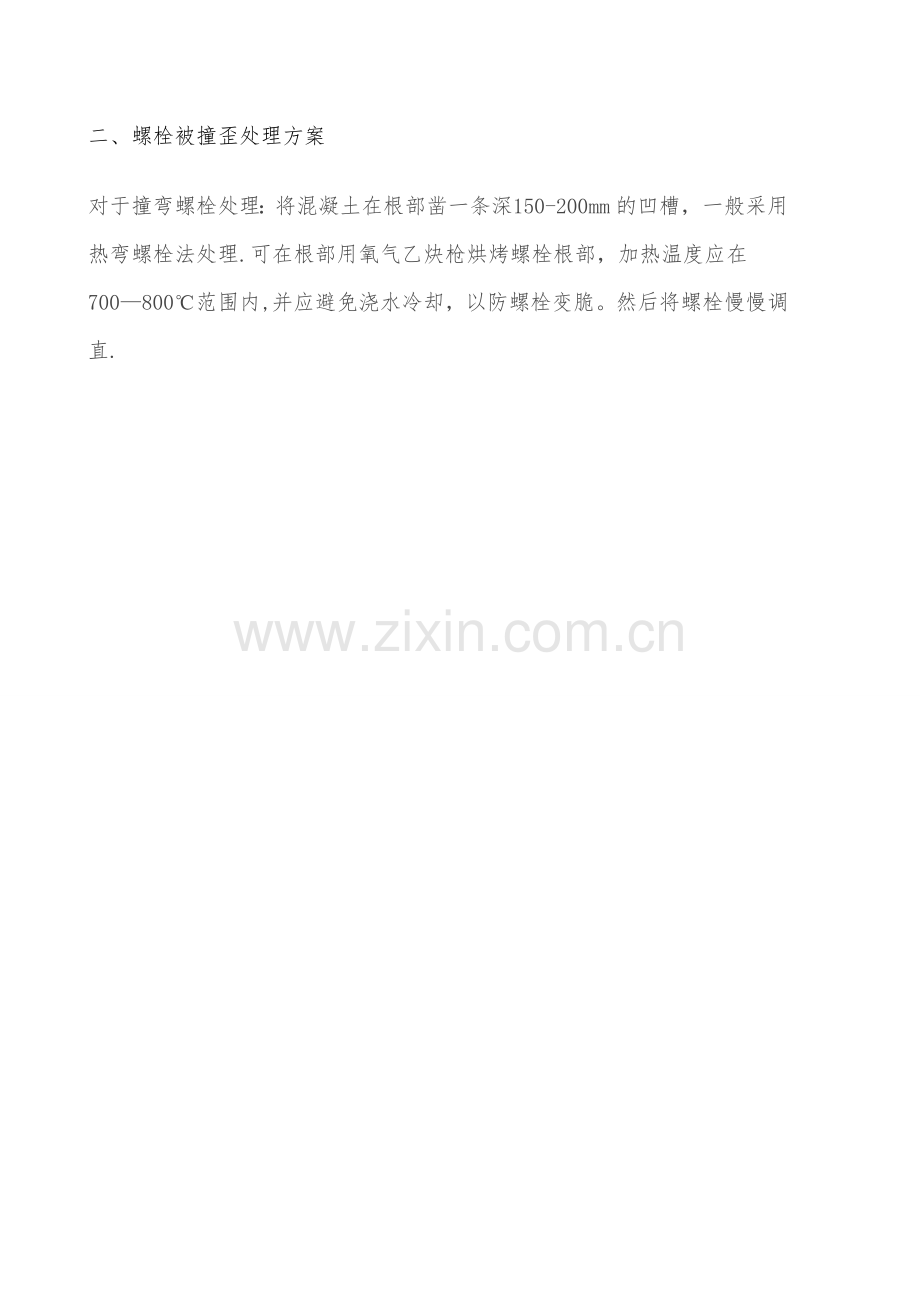

二、 螺栓被撞歪处理方案
对于撞弯螺栓处理：将混凝土在根部凿一条深150-200mm的凹槽，一般采用热弯螺栓法处理.可在根部用氧气乙炔枪烘烤螺栓根部，加热温度应在700—800℃范围内,并应避免浇水冷却，以防螺栓变脆。然后将螺栓慢慢调直.
