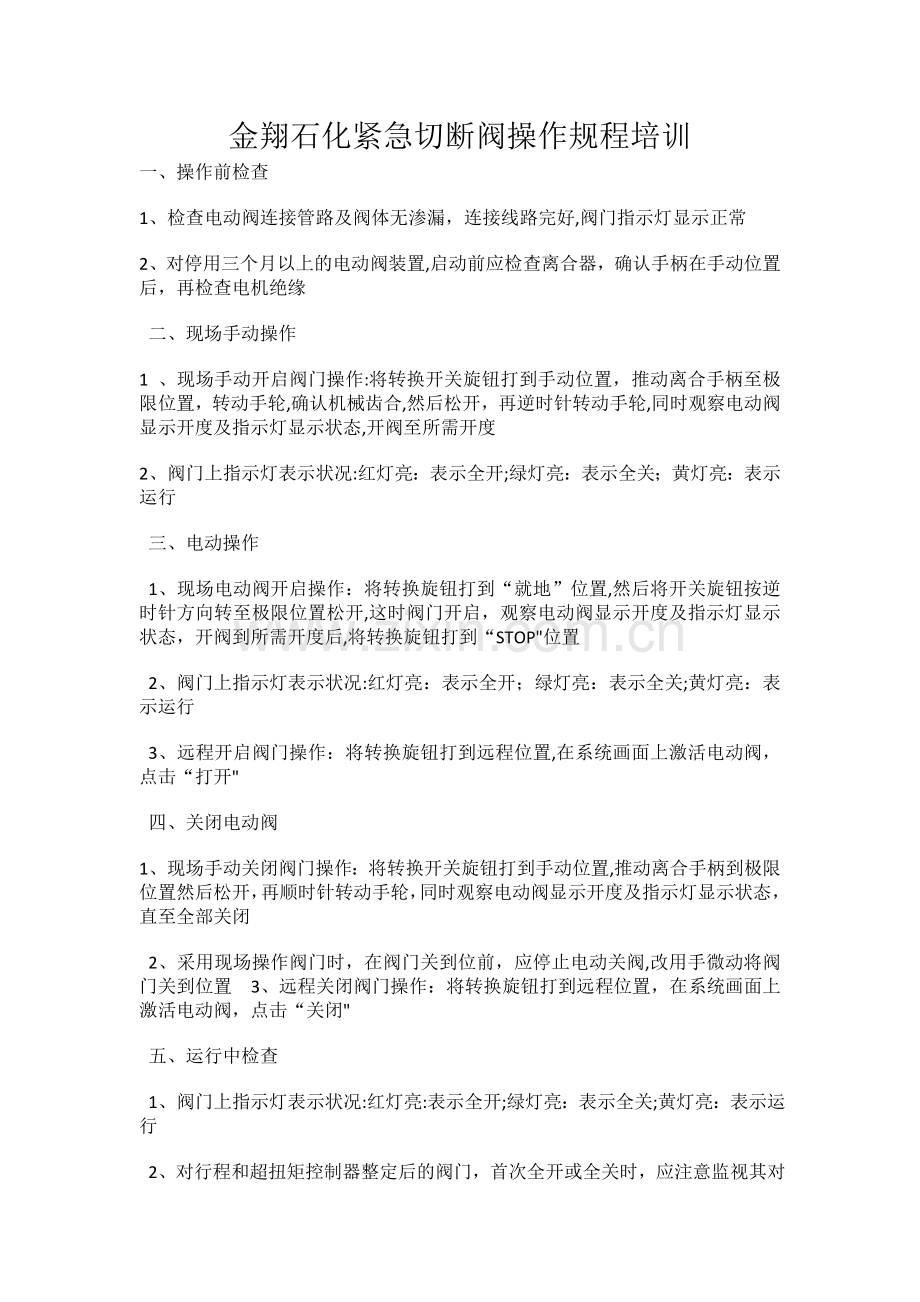

金翔石化紧急切断阀操作规程培训
一、操作前检查
1、检查电动阀连接管路及阀体无渗漏，连接线路完好,阀门指示灯显示正常
2、对停用三个月以上的电动阀装置,启动前应检查离合器，确认手柄在手动位置后，再检查电机绝缘
二、现场手动操作
1 、现场手动开启阀门操作:将转换开关旋钮打到手动位置，推动离合手柄至极限位置，转动手轮,确认机械齿合,然后松开，再逆时针转动手轮,同时观察电动阀显示开度及指示灯显示状态,开阀至所需开度
2、阀门上指示灯表示状况:红灯亮：表示全开;绿灯亮：表示全关；黄灯亮：表示运行
三、电动操作
1、现场电动阀开启操作：将转换旋钮打到“就地”位置,然后将开关旋钮按逆时针方向转至极限位置松开,这时阀门开启，观察电动阀显示开度及指示灯显示状态，开阀到所需开度后,将转换旋钮打到“STOP"位置
2、阀门上指示灯表示状况:红灯亮：表示全开；绿灯亮：表示全关;黄灯亮：表示运行
3、远程开启阀门操作：将转换旋钮打到远程位置,在系统画面上激活电动阀，点击“打开"
四、关闭电动阀
1、现场手动关闭阀门操作：将转换开关旋钮打到手动位置,推动离合手柄到极限位置然后松开，再顺时针转动手轮，同时观察电动阀显示开度及指示灯显示状态，直至全部关闭
2、采用现场操作阀门时，在阀门关到位前，应停止电动关阀,改用手微动将阀门关到位置 3、远程关闭阀门操作：将转换旋钮打到远程位置，在系统画面上激活电动阀，点击“关闭"
五、运行中检查
1、阀门上指示灯表示状况:红灯亮:表示全开;绿灯亮：表示全关;黄灯亮：表示运行
2、对行程和超扭矩控制器整定后的阀门，首次全开或全关时，应注意监视其对行程的控制情况，如阀门开关到位置后没有停止的，应立即手动紧急停机
3、在开、关阀门过程中,发现信号指示有误、阀门有异常响声时，应及时停机检查
