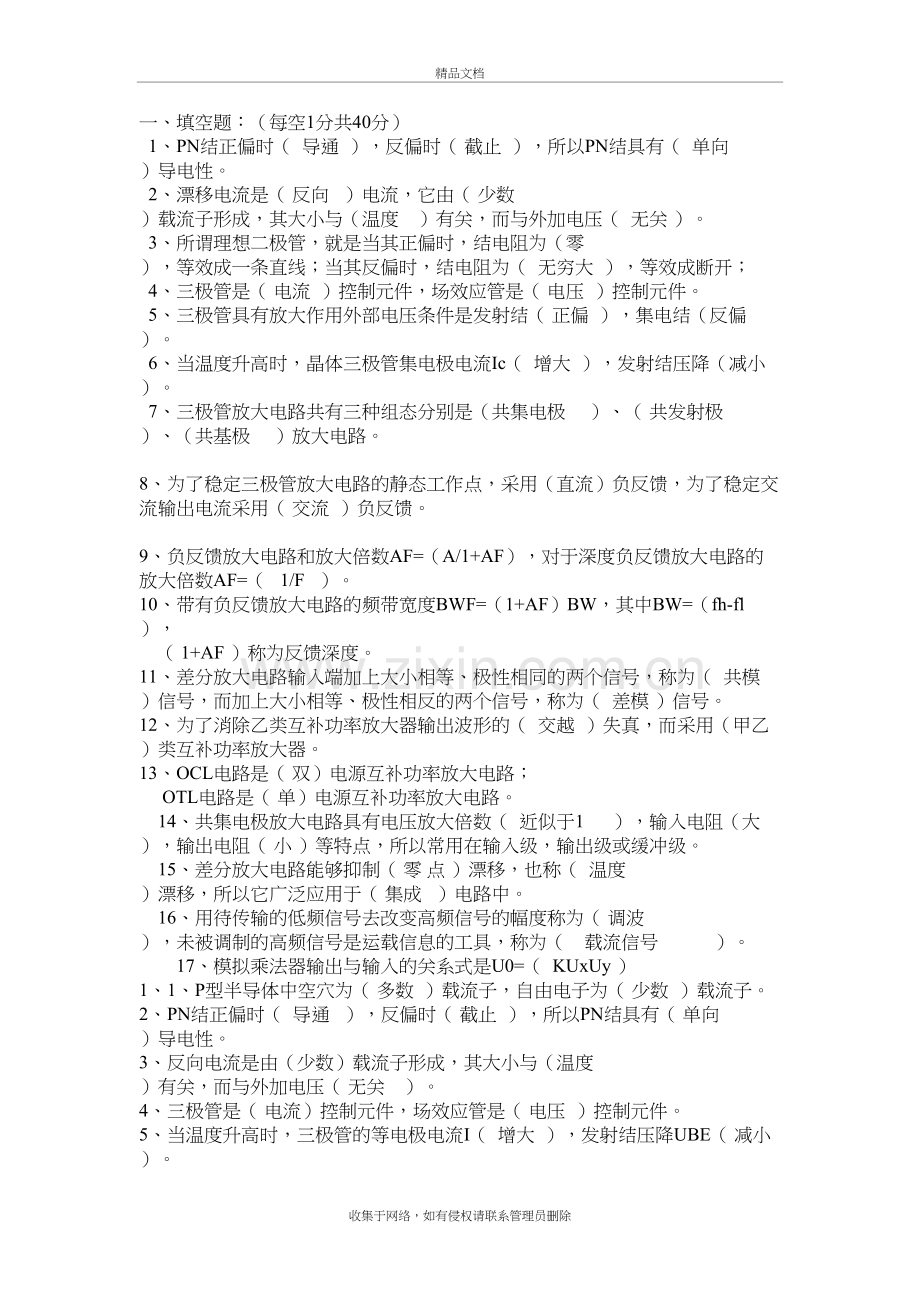

、PN结正偏时( 导通 ),反偏时(精品文档一、填空题：（每空1分共40分） 1、PN结正偏时（ 导通 ），反偏时（ 截止 ），所以PN结具有（ 单向 ）导电性。 2、漂移电流是（ 反向 ）电流，它由（ 少数 ）载流子形成，其大小与（温度 ）有关，而与外加电压（ 无关 ）。 3、所谓理想二极管，就是当其正偏时，结电阻为（零 ），等效成一条直线；当其反偏时，结电阻为（ 无穷大 ），等效成断开； 4、三极管是（ 电流 ）控制元件，场效应管是（ 电压 ）控制元件。 5、三极管具有放大作用外部电压条件是发射结（ 正偏 ），集电结（反偏 ）。 6、当温度升高时，晶体三极管集电极电流Ic（ 增大 ），发射结压降（减小 ）。 7、三极管放大电路共有三种组态分别是（共集电极 ）、（ 共发射极 ）、（共基极 ）放大电路。 8、为了稳定三极管放大电路的静态工作点，采用（直流）负反馈，为了稳定交流输出电流采用（ 交流 ）负反馈。 9、负反馈放大电路和放大倍数AF=（A/1+AF），对于深度负反馈放大电路的放大倍数AF=（ 1/F ）。10、带有负反馈放大电路的频带宽度BWF=（1+AF）BW，其中BW=（fh-fl ）， （ 1+AF ）称为反馈深度。11、差分放大电路输入端加上大小相等、极性相同的两个信号，称为（ 共模 ）信号，而加上大小相等、极性相反的两个信号，称为（ 差模 ）信号。12、为了消除乙类互补功率放大器输出波形的（ 交越 ）失真，而采用（甲乙 ）类互补功率放大器。13、OCL电路是（ 双）电源互补功率放大电路； OTL电路是（ 单）电源互补功率放大电路。 14、共集电极放大电路具有电压放大倍数（ 近似于1 ），输入电阻（大 ），输出电阻（ 小 ）等特点，所以常用在输入级，输出级或缓冲级。 15、差分放大电路能够抑制（ 零 点 ）漂移，也称（ 温度 ）漂移，所以它广泛应用于（ 集成 ）电路中。 16、用待传输的低频信号去改变高频信号的幅度称为（ 调波 ），未被调制的高频信号是运载信息的工具，称为（载流信号）。17、模拟乘法器输出与输入的关系式是U0=（ KUxUy ）1、1、P型半导体中空穴为（ 多数 ）载流子，自由电子为（ 少数 ）载流子。 2、PN结正偏时（ 导通 ），反偏时（ 截止 ），所以PN结具有（ 单向 ）导电性。3、反向电流是由（少数）载流子形成，其大小与（温度 ）有关，而与外加电压（ 无关 ）。4、三极管是（ 电流）控制元件，场效应管是（ 电压 ）控制元件。5、当温度升高时，三极管的等电极电流I（ 增大 ），发射结压降UBE（ 减小 ）。6、晶体三极管具有放大作用时，发射结（正偏 ），集电结（ 反偏 ）。7、三极管放大电路共有三种组态（ ）、（ ）、（ ）放大电路。8、为了稳定三极管放大电路和静态工作点，采用（ 直流 ）负反馈，为了减小输出电阻采用（ 电压 ）负反馈。9、负反馈放大电路和放大倍数Af=（A/1+AF ），对于深度负反馈Af=（ 1/F ）。10、共模信号是大小（ 相等 ），极性（相同 ）的两个信号。11、乙类互补功放存在（ 交越 ）失真，可以利用（甲乙 ）类互补功放来克服。12、用低频信号去改变高频信号的频率称为（ 调频 ），低频信号称为（ 调制 ）信号，高频信号称高频（ 载波 ）。13、共基极放大电路的高频特性比共射极电路（ 好 ），fa=（ 1+B ）f。14、要保证振荡电路满足相位平衡条件，必须具有（ 正反馈 ）网络。15、在桥式整流电阻负载中，理想二极管承受最高反压是（ 2U2 ）。二、选择题（每空2分 共30分） 1、稳压二极管是一个可逆击穿二极管，稳压时工作在（ B ）状态，但其两端电压必须（C ）它的稳压值Uz才有导通电流，否则处于（ F ）状态。 A、正偏 B、反偏 C、大于 D、小于 E、导通 F、截止 2、用直流电压表测得放大电路中某三极管各极电位分别是2V、6V、2.7V，则三个电极分别是（ C ），该管是（ D ）型。 A、（B、C、E） B、（C、B、E） C、（E、C、B） D、（NPN） E、（PNP） 3、对功率放大器的要求主要是（ B ）、（ C ）、（ E ）。 A、U0高 B、P0大 C、功率大 D、Ri大 E、波形不失真 4、共射极放大电路的交流输出波形上半周失真时为（ B ），此时应该（ E ）偏置电阻。 A、饱和失真 B、截止失真 C、交越失真 D、增大 E、减小 5、差分放大电路是为了（ C ）而设置的。 A、稳定Au B、放大信号 C、抑制零点漂移 6、共集电极放大电路的负反馈组态是（ A ）。 A、压串负 B、流串负 C、压并负 7、差分放大电路RE上的直流电流IEQ近似等于单管集电极电流ICQ（ B ）倍。 A、1 B、2 C、3 8、为了使放大器带负载能力强，一般引入（A ）负反馈。 A、电压 B、电流 C、串联 9、分析运放的两个依据是（A ）、（ B）。 A、U-U+ B、I-I+0 C、U0=Ui D、Au=11、三端集成稳压器CW7812的输出电压是（ A ）。 A、12V B、5V C、9V2、用直流电压表测得放大电路中某三极管各管脚电位分别是2V、6V、2.7V，则三个电极分别是（ C），该管是（ E ）型。 A、（B、C、E） B、（C、B、E） C、（E、C、B） D、（PNP） E、（NPN）3、共射极放大电路的交流输出波形上半周失真时为（ B ）失真，下半周失真时为（ A）失真。 A、饱和 B、截止 C、交越 D、频率4、差分放大电路是为了（ C ）而设置的。 A、稳定Au B、放大信号 C、抑制零点漂移5、共模抑制比是差分放大电路的一个主要技术指标，它反映放大电路（ A ）能力。 A、放大差模抑制共模 B、输入电阻高 C、输出电阻低6、LM386是集成功率放大器，它可以使电压放大倍数在（ B）之间变化。 A、020 B、20200 C、20010007、单相桥式整流电容滤波电路输出电压平均值Uo=（ C ）Uz A、0.45 B、0.9 C、1.28、当集成运放线性工作时，有两条分析依据（A）（B ）。 A、U-U+ B、I-I+0 C、U0=Ui D、Au=19、对功率放大器的主要要求有（ B ）（ C ）（ E ）。 A、U0高， B、P0大 C、效率高 D、Ri大 E、波形不失真10、振荡器的输出信号最初由（ C ）而来的。 A、基本放大器 B、选频网络 C、干扰或噪声信号收集于网络，如有侵权请联系管理员删除
