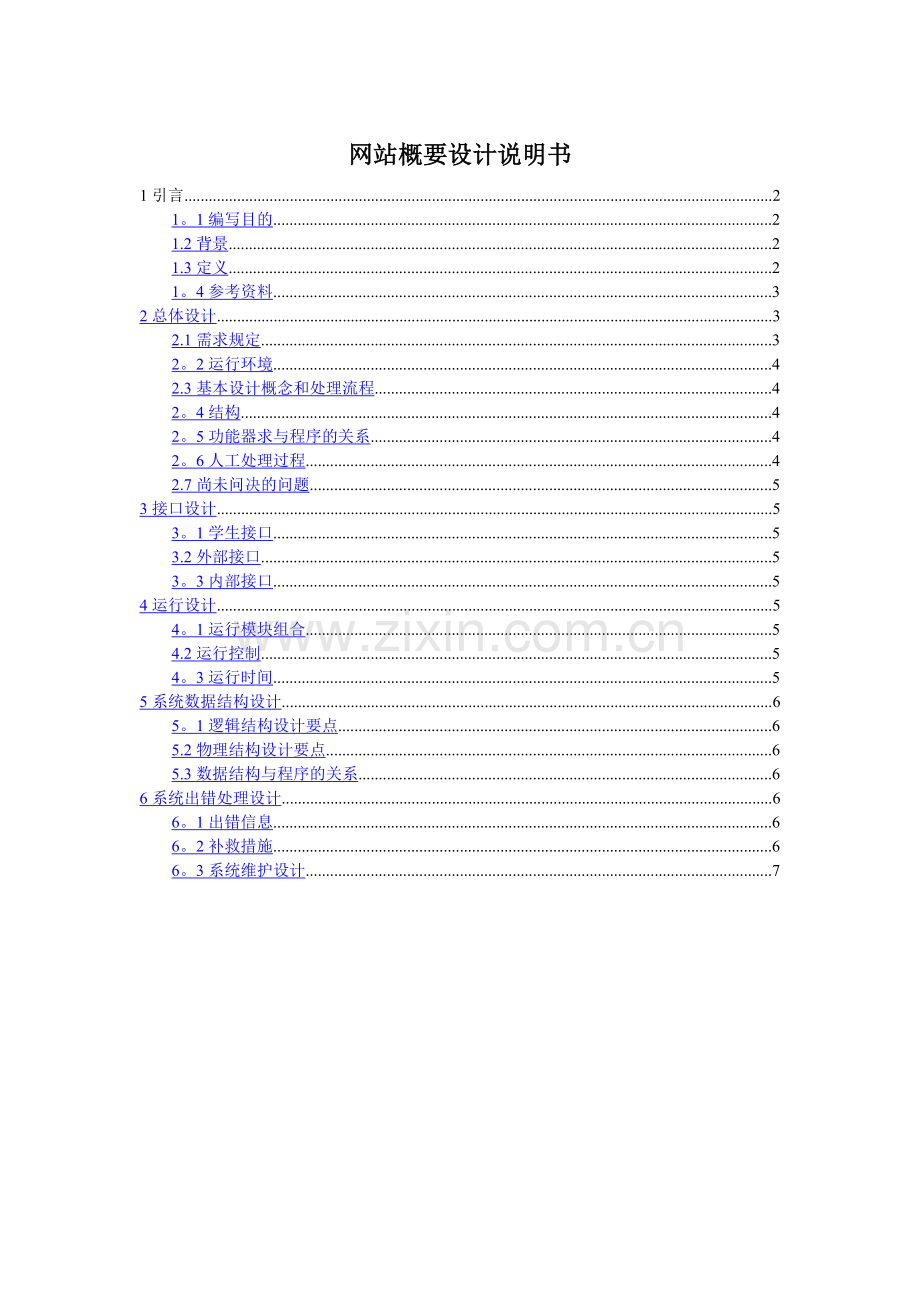

网站概要设计说明书
1引言 2
1。1编写目的 2
1.2背景 2
1.3定义 2
1。4参考资料 3
2总体设计 3
2.1需求规定 3
2。2运行环境 4
2.3基本设计概念和处理流程 4
2。4结构 4
2。5功能器求与程序的关系 4
2。6人工处理过程 4
2.7尚未问决的问题 5
3接口设计 5
3。1学生接口 5
3.2外部接口 5
3。3内部接口 5
4运行设计 5
4。1运行模块组合 5
4.2运行控制 5
4。3运行时间 5
5系统数据结构设计 6
5。1逻辑结构设计要点 6
5.2物理结构设计要点 6
5.3数据结构与程序的关系 6
6系统出错处理设计 6
6。1出错信息 6
6。2补救措施 6
6。3系统维护设计 7

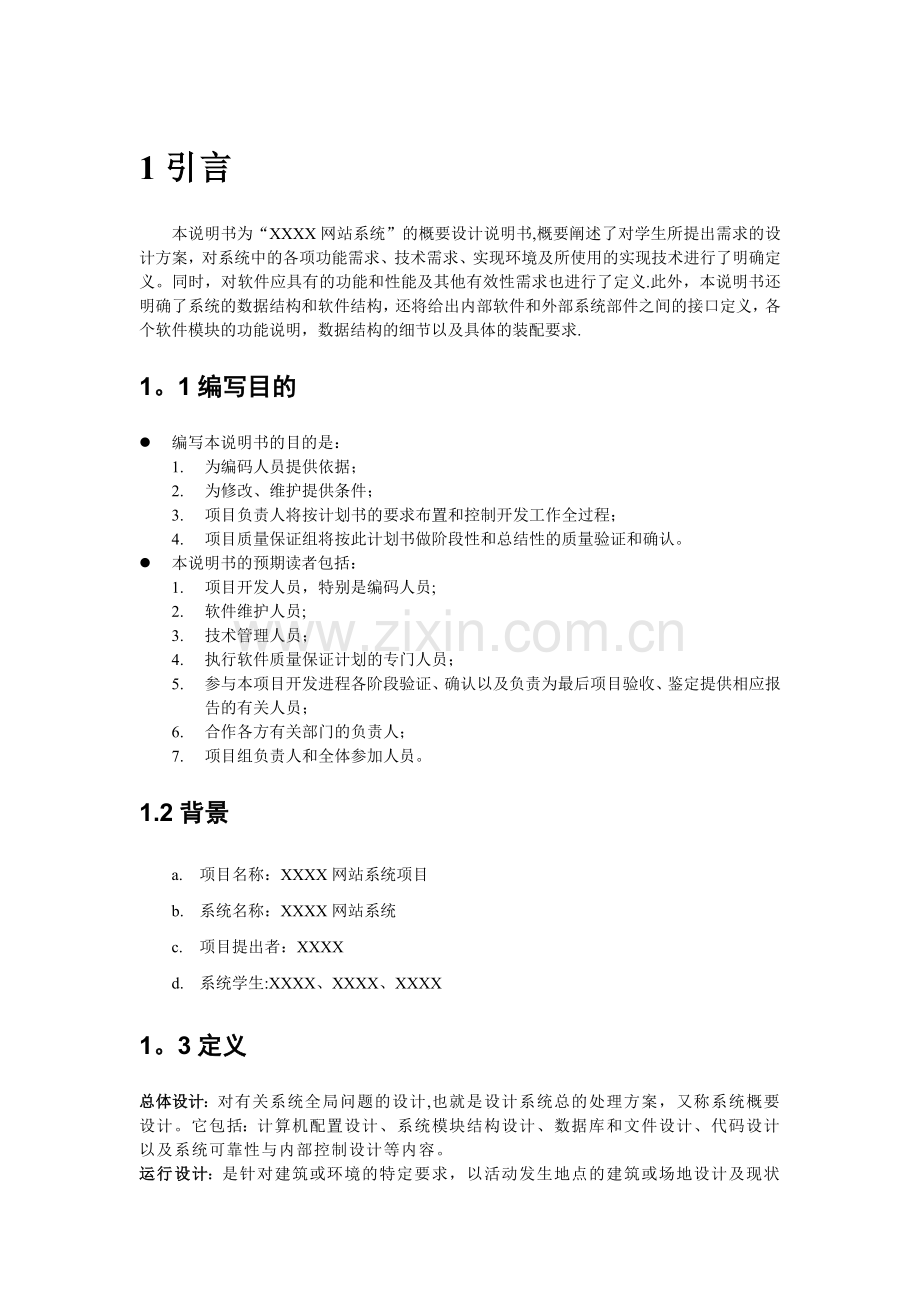

1引言
本说明书为“XXXX网站系统”的概要设计说明书,概要阐述了对学生所提出需求的设计方案，对系统中的各项功能需求、技术需求、实现环境及所使用的实现技术进行了明确定义。同时，对软件应具有的功能和性能及其他有效性需求也进行了定义.此外，本说明书还明确了系统的数据结构和软件结构，还将给出内部软件和外部系统部件之间的接口定义，各个软件模块的功能说明，数据结构的细节以及具体的装配要求.
1。1编写目的
l 编写本说明书的目的是：
1. 为编码人员提供依据；
2. 为修改、维护提供条件；
3. 项目负责人将按计划书的要求布置和控制开发工作全过程；
4. 项目质量保证组将按此计划书做阶段性和总结性的质量验证和确认。
l 本说明书的预期读者包括：
1. 项目开发人员，特别是编码人员;
2. 软件维护人员;
3. 技术管理人员；
4. 执行软件质量保证计划的专门人员；
5. 参与本项目开发进程各阶段验证、确认以及负责为最后项目验收、鉴定提供相应报告的有关人员；
6. 合作各方有关部门的负责人；
7. 项目组负责人和全体参加人员。
1.2背景
a. 项目名称：XXXX网站系统项目
b. 系统名称：XXXX网站系统
c. 项目提出者：XXXX
d. 系统学生:XXXX、XXXX、XXXX
1。3定义
总体设计：对有关系统全局问题的设计,也就是设计系统总的处理方案，又称系统概要设计。它包括：计算机配置设计、系统模块结构设计、数据库和文件设计、代码设计以及系统可靠性与内部控制设计等内容。
运行设计：是针对建筑或环境的特定要求，以活动发生地点的建筑或场地设计及现状条件为基础，对活动运行期间的空间分配、人行和车辆流线及运行所需的临时设施进行的妥善安排和布置。
MySQL5。0：:MySQL名字的来历MySQL是一个小型关系型数据库管理系统，开发者为瑞典MySQLAB公司,在2008年1月16号被Sun公司收购。MySQL被广泛地应用在Internet上的中小型网站中.由于其体积小、速度快、总体拥有成本低,尤其是开放源码这一特点，许多中小型网站为了降低网站总体拥有成本而选择了MySQL作为网站数据库。其中,5。0是其一个版本号。
1。4参考资料
[1] XXXX.
[2] XXXX
2总体设计
2。1需求规定
1. 输入/输出（I/O）项目一览表（参见表4.1）
表4。1 I/O项目一览表
NO.
项目名称
操作（I/O)
类型
备注
1
学生名
I
字符

2
密码
I
字符

3
密码确认
I
字符

4
性别
I
字符

5
电话号码
I
字符

6
电子邮箱
I
字符

7
住所
I
字符

8
邮编
I
字符

2. 校验项目(参见表4。2)
表4。2 校验项目
NO.
校验项目
正常条件
错误信息
1
学生名
半角英文字母、数字、字符
学生名类型错误
2
密码
半角英文字母、数字、字符
密码类型错误
3
电子邮箱
半角英文字母、数字、字符、＠
非法邮箱地址错误
2.2运行环境
服务器:服务器配置（基本要求)：双核CPU、内存2G以上、硬盘80G
网卡：10M/1000M Ethernet
客户机：
CPU:Inter Pentium E 2200或AMD Athlon 5000及以上
内存：512M以上
硬盘：8G以上
网卡：10M/1000M Ethernet
外围设备：打印机 扫描仪 绘图仪
通讯设备:传真机
操作系统： WINDOWS2000/2003 Server   IE4.0 SP1/NT SP4/2000/2003
SERVER SP4
数据库服务器： MySQL Server 5
WEB服务器软件：IIS6.0+
客户端： WINDOWS系统皆可
2。3基本设计概念和处理流程
学生行为流程：
学生
输入用户名和密码
用户名、密码是否正确
进入学生功能页面
是否选择审核个人信息功能？
进入审核个人信息页面
是否选择
进入成绩查询页面
是否选择选课管理功能
是否选择在线学习功能
进入选课查询页面
进入在线学习页面
退出系统
NO
NO
NO
NO
YES
YES
YES
YES

教师行为流程：
教师
输入用户名和密码
用户名、密码是否正确
进入教师功能页面
是否选择个人信息管理功能？
进入个人信息管理页面
是否选择信息发布功能？
进入信息发布页面
是否选择网上答疑功能？
是否选择学生成绩查看功能？
进入网上答疑页面
进入学生成绩查看页面
退出系统
NO
NO
NO
NO
YES
YES
YES
YES

管理员行为流程：
管理员
输入用户名和密码
用户名、密码是否正确
进入管理员功能页面
是否选择个人信息管理功能？
进入个人信息管理页面
是否选择个人信息管理功能？
进入个人信息管理页面
是否选择课程安排功能？
是否选择新闻发布功能？
进入课程安排页面
进入新闻发布页面
退出系统
NO
NO
NO
NO
YES
YES
YES
YES

2。4结构
1. 学生子系统（参见表4。3)
表 4.3
NO。
模块名称
功能需求
程序ID
1
个人信息模块
创建个人基本信息
修改个人基本信息
查看个人基本信息
StudentManage_*
2
成绩查询
按照查询条件进行成绩查询
StudentScore_＊
3
学习资料共享
在线下载学习资料
Studing_*
4
学习管理
与老师在线学习互动
与同学在线讨论学习
给老师留言
作业提交
StudentStudy_*
2. 教师子系统（参见表4.4）
表4.4
NO。
模块名称
功能需求
程序ID
1
个人信息模块
创建个人基本信息
修改个人基本信息
查看个人基本信息
TeacherManage_＊
2
学生信息查询
按照查询条件进行学生信息查询
TeacherSearch_＊
3
教学安排
在线答疑
回复学生提问
TeacherArrange_＊
4
信息发布
各种学习资料发布
TeacherRelease_＊
3. 管理员子系统(参见表4。5）
表4。5
NO.
模块名称
功能需求
程序ID
1
学生信息管理
添加学生信息
删除学生信息
修改学生信息
ManageStu_*
2
教师信息管理
添加教师信息
删除教师信息
修改教师信息
ManageTea_＊
3
课程安排
任课老师授课安排
学生课程安排
ManageCourse_*
4
新闻发布
各类学习活动信息发布
各类参考书籍信息发布更新
时事新闻发布
NewPublish_*
2.5功能器求与程序的关系
本条用一张如下的矩阵图说明各项功能需求的实现同各块程序的分配关系：
程
序
功
能
需
求

个人信息
程序
课程安排
程序
新闻发布管理
程序
教学信息发布
程序
个人信息更新程序
信息查询
个人信息管理
（学生）
√

√

课程安排
(老师）

√

新闻发布管理
（管理员）

√

教学资料上传
（教师）

√

√

√
个人信息更新
（教师、学生）

√

信息查询
(学生）

√
2.6人工处理过程
1.创建学生(注册新学生)：学生信息需要手工输入计算机。
2。学生登录：学生登录系统需要手工输入学生名及密码。
2。7尚未问决的问题
暂无；
3接口设计
3.1学生接口
（1)进入“XXXX网站系统”主页面,学生输入ID和密码，只有输入正确才能进入系统。
（2） 在做新建和更新类操作时，只有输入合法的内容才能成功地编辑内容。
3。2外部接口
说明本系统同外界的所有接口的安排包括软件与硬件之间的接口、本系统与各支持软件之间的接口关系。
3.3内部接口
模块间接口采用数据耦合方式，通过参数表传送数据，交换信息。
4运行设计
4.1运行模块组合
《XXXX网站系统》的所有模块在服务器启动的时候完成所有模块的加载工作，随时等候学生的调用.包括：注册、登陆、个人资料管理、课程、资料共享、管理学生\教师\课程\新闻\论坛。
4.2运行控制
1、在页面上，通过鼠标点击触发相应的操作。
2、在页面上，也可以通过Tab键、回车键等功能键完成某些特定的功能。
说明每种运行模块组合将占用各种资源的时间。
5系统数据结构设计
5。1逻辑结构设计要点
1．教师表
NO.
字段名称
类型
Size
NULL
主键
说明
1
tea_id
CHAR
10

1
教师的ID
2
tea_name
CHAR
20

教师姓名
3
tea_pid
CHAR
50

4
tea_sexual
CHAR
10

性别
5
tea_nation
CHAR
50
可以

国籍
6
tea_birthday
DATETIME
8
可以

生日
7
tea_office_address
CHAR
50
可以

办公室地址
8
tea_polity
CHAR
10
可以

政治面貌
9
tea_home_address
CHAR
50
可以

家庭地址
10
tea_home_mailid
CHAR
10
可以

11
tea_mobile
CHAR
50
可以

手机号
12
tea_home_phone
CHAR
50
可以

居住电话
13
tea_office_phone
CHAR
50
可以

办公电话
14
tea_mail
CHAR
50
可以

邮箱
15
tea_marriage
INT
4

婚姻情况
16
tea_education
CHAR
10
可以

教育等级
17
tea_post
CHAR
10
可以

岗位
2．学生表
NO.
字段名称
类型
Size
NULL
主键
说明
1
stu_id
CHAR
10

1
学生ID
2
stu_name
CHAR
20

姓名
3
stu_pid
CHAR
50

4
stu_sexual
CHAR
10

性别
5
stu_nation
CHAR
20
可以

籍贯
6
stu_year
INT
4
可以

出生年份
7
stu_birthday
DATETIME
8
可以

生日时间
8
stu_class
CHAR
10
可以

班级
9
stu_polity
CHAR
10
可以

政治面貌
10
stu_home_address
CHAR
50
可以

家庭住址
11
stu_home_mailid
CHAR
10
可以

12
stu_mobile
CHAR
50
可以

手机号
13
stu_home_phone
CHAR
50
可以

家庭电话
14
stu_dorm_phone
CHAR
50
可以

公寓电话
15
stu_ mail
CHAR
50
可以

邮箱
16
stu_ marriage
INT
4

婚姻情况
17
Stu_mentor_company
CHAR
20
可以

导师
18
stu_menter_school
CHAR
20
可以

学校导师
19
stu_intership
INT
4

实习情况
20
stu_finance
INT
4

经济情况
21
stu_major
CHAR
50
可以

主修
3．课程信息表
列名
数据类型
可否为空
说明
course_No
INT（4)
NOT NULL
课程编号(主键)
course_Name
CHAR（10）
NULL
课程名称
course_Type
CHAR（10)
NULL
课程类型
course_Des
CHAR（50）
NULL
课程描述
5.2物理结构设计要点
《xxxx网站系统》在mysql上是一个物理数据库，命名为GRUSystem。系统的物理结构具体有数据库来设计与生成，此处略。
5。3数据结构与程序的关系
系统的数据结构由标准数据库语言SQL生成。具体的实例如创建系统学生表格ad_info的程序用SQL表示就是：
CREATE TABLE[dbo］.［ad_info］(
[ad_id］[char](10）COLLATE Chinese_PRC_CI_AS NOT NULL，
[ad_PWD］[char](10)COLLATE Chinese_PRC_CI_AS NULL,
［as_Des］[char］(10)COLLATE Chinese_PRC_CI_AS NULL
)ON ［PRIMARY］
6系统出错处理设计
6。1出错信息
在学生适用作物的数据或者反问没有权限的数据后，系统给出提示“对不起，你非法使用数据，没有权限”.而且学生的密码管理可以允许学生修改自己的密码，不允许学生的匿名登录。
6.2补救措施
由于数据在数据库中已经有备份,故在系统出错后可以依靠数据库的恢复功能，并且依靠日志文件使系统再启动，就算系统崩溃学生数据也不会丢失或遭到破坏。但有可能占用更多的数据存储空间,权衡措施由学生来决定。
6。3系统维护设计
由于系统较小没有外加维护模块，因为维护工作比较简单，仅靠数据库的一些基本维护
