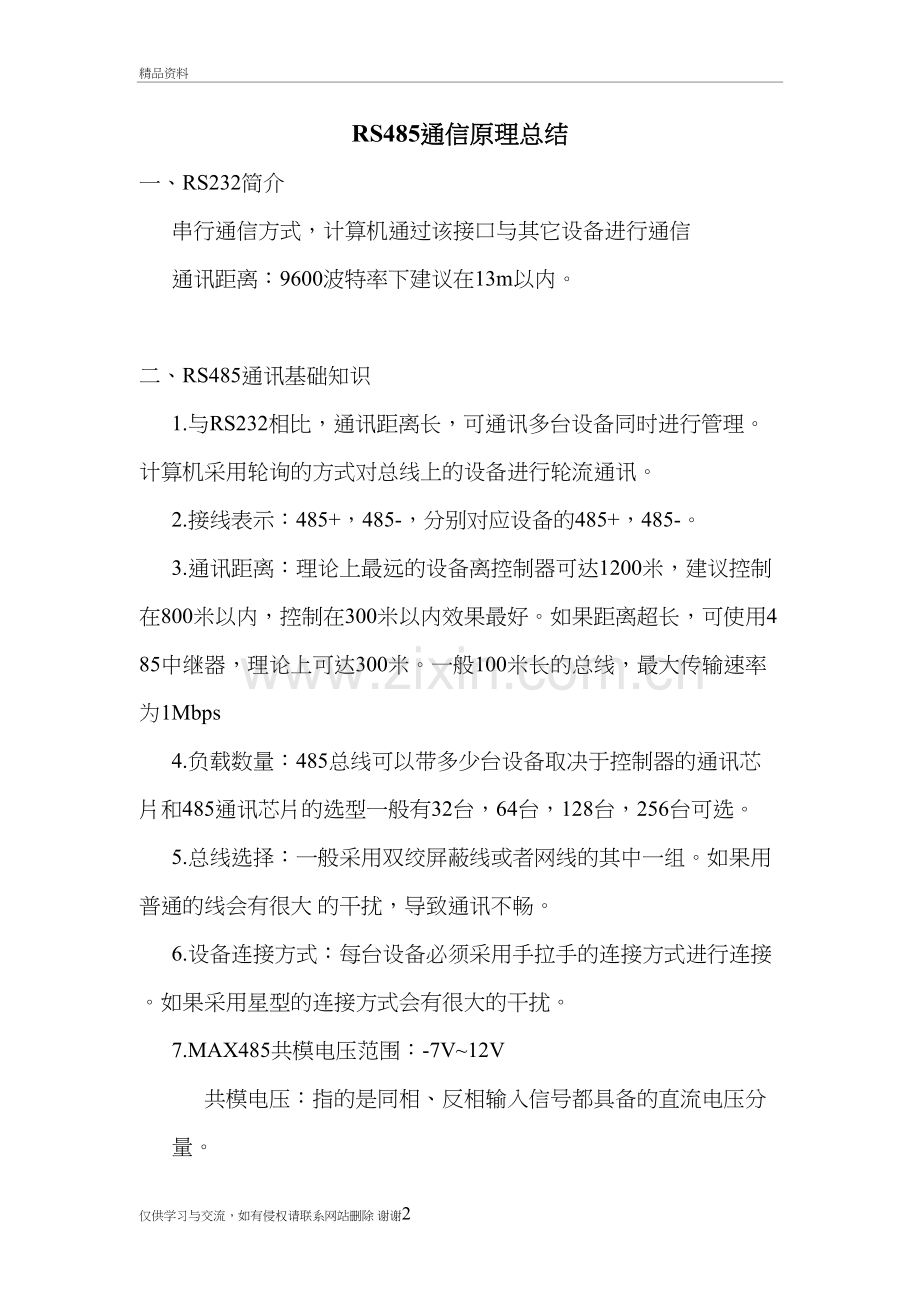

RS485通信原理总结
一、 RS232简介
串行通信方式，计算机通过该接口与其它设备进行通信
通讯距离：9600波特率下建议在13m以内。

二、 RS485通讯基础知识
1. 与RS232相比，通讯距离长，可通讯多台设备同时进行管理。计算机采用轮询的方式对总线上的设备进行轮流通讯。
2. 接线表示：485+，485-，分别对应设备的485+，485-。
3. 通讯距离：理论上最远的设备离控制器可达1200米，建议控制在800米以内，控制在300米以内效果最好。如果距离超长，可使用485中继器，理论上可达300米。一般100米长的总线，最大传输速率为1Mbps
4. 负载数量：485总线可以带多少台设备取决于控制器的通讯芯片和485通讯芯片的选型一般有32台，64台，128台，256台可选。
5. 总线选择：一般采用双绞屏蔽线或者网线的其中一组。如果用普通的线会有很大 的干扰，导致通讯不畅。
6. 设备连接方式：每台设备必须采用手拉手的连接方式进行连接。如果采用星型的连接方式会有很大的干扰。
7. MAX485共模电压范围：-7V~12V
共模电压：指的是同相、反相输入信号都具备的直流电压分量。

三、 RS422通讯
与RS485的区别是它的总线是两组双绞线，分别是R+,R-,T+,T-。由于布线成本高且容易弄错，现在很少用。

四、RS485特性
1.RS485电气特性：
逻辑“1”：两线间的电压差为2V—6V。
逻辑“0”：两线之间的电压差为-（2—6）V。
2. 最高传输速率：10Mbps
3. 485接口采用平衡驱动器和差分接收器的组合，抗共模干扰能力强，即噪声干扰。

五、 构建网络时要注意的事项
1. 采用一条双绞线作为通讯总线，将各个节点串接起来，从总线到每个节点引出的现场应尽量短，以便使引出线中的反射信号对总线信号的影响最低。
2. 注意总线特性阻抗的连续性，在阻抗不连续点会发生信号的反射，下列几种情况会产生这种不连续性：
（1） 总线的不同区段采用不同的线缆
（2） 某一段总线上有过多收发器紧靠在一起安装
（3） 过长的分支线引出到总线

六、 RS485传输线缆为什么会有信号反射
这是波传输特性决定的。波在电缆中传输，遇到阻抗突变时就会反射，如传输线的尽头、传输线的不均匀都能引起波的反射。在线路比较短的时候，因为反射波与传输波的时差很小，基本重回，所以不会有较大干扰，但是线路越长，反射波和传输波的时差变大，引起的干扰就不能忽略，加终端电阻可以使传输线的尽头阻抗与传输线的固有阻抗匹配，减弱反射波。
