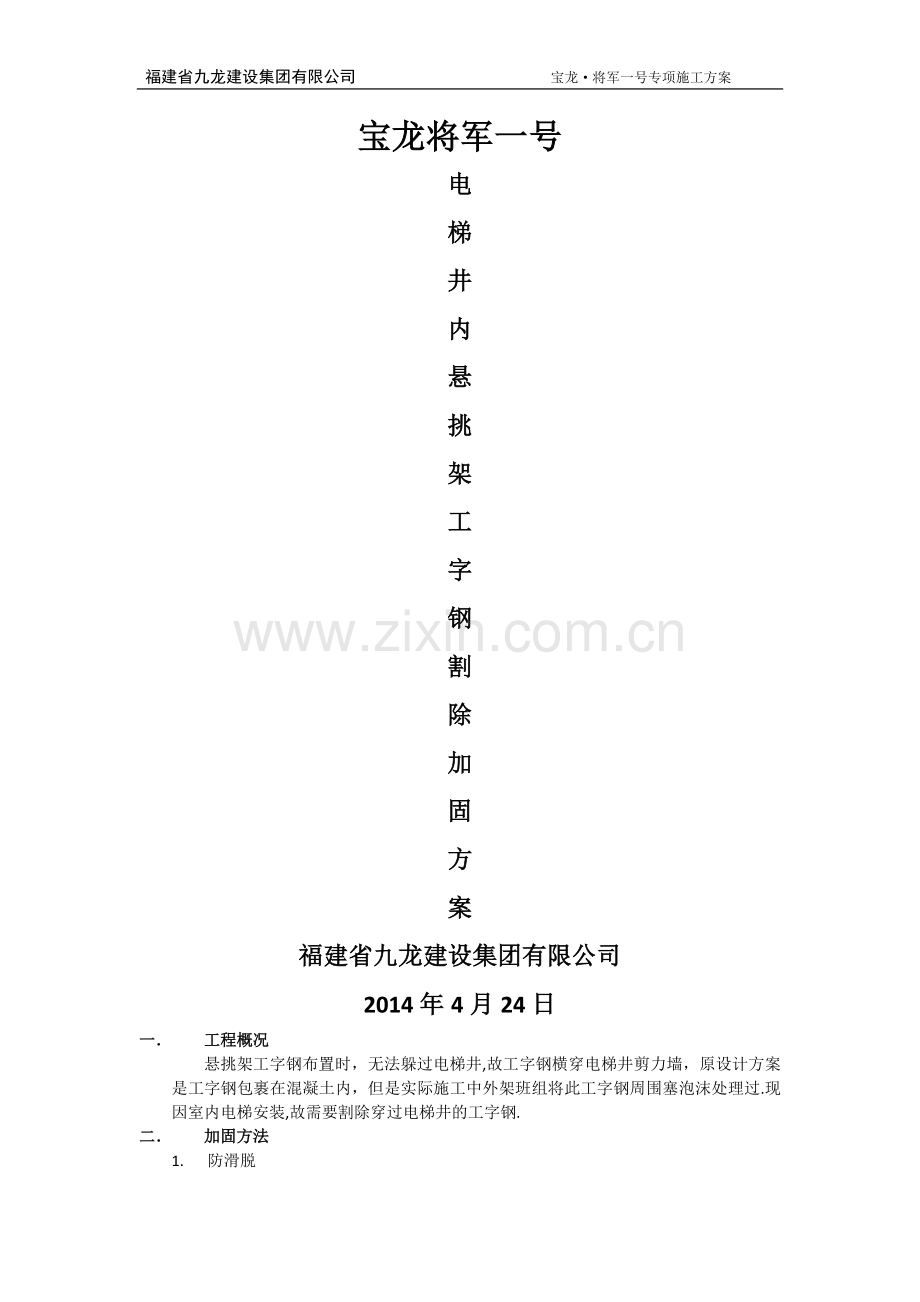

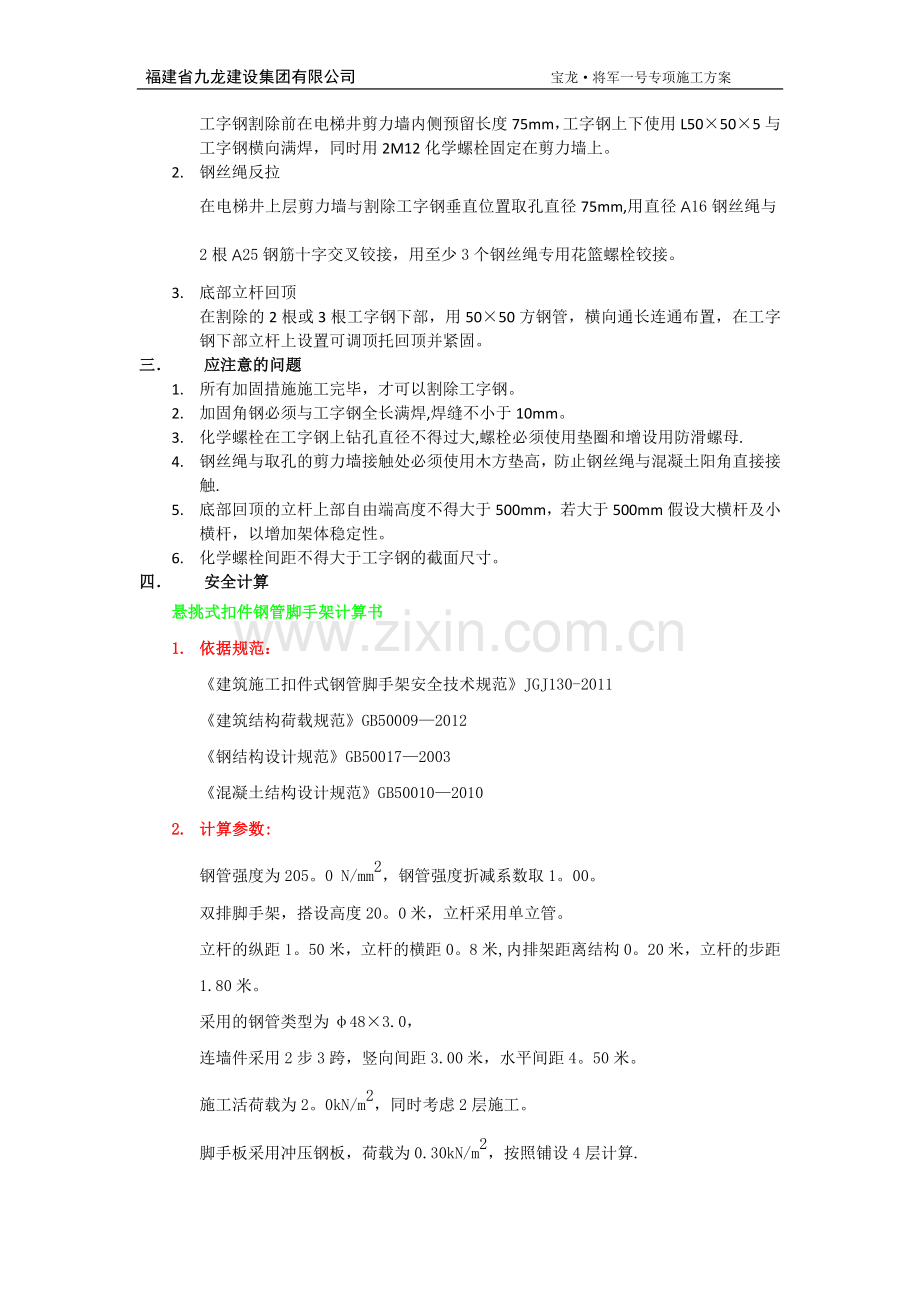

福建省九龙建设集团有限公司 宝龙将军一号专项施工方案宝龙将军一号电梯井内悬挑架工字钢割除加固方案福建省九龙建设集团有限公司2014年4月24日一 工程概况 悬挑架工字钢布置时，无法躲过电梯井,故工字钢横穿电梯井剪力墙，原设计方案是工字钢包裹在混凝土内，但是实际施工中外架班组将此工字钢周围塞泡沫处理过.现因室内电梯安装,故需要割除穿过电梯井的工字钢.二 加固方法1. 防滑脱工字钢割除前在电梯井剪力墙内侧预留长度75mm，工字钢上下使用L50505与工字钢横向满焊，同时用2M12化学螺栓固定在剪力墙上。2. 钢丝绳反拉在电梯井上层剪力墙与割除工字钢垂直位置取孔直径75mm,用直径A16钢丝绳与2根A25钢筋十字交叉铰接，用至少3个钢丝绳专用花篮螺栓铰接。3. 底部立杆回顶在割除的2根或3根工字钢下部，用5050方钢管，横向通长连通布置，在工字钢下部立杆上设置可调顶托回顶并紧固。三 应注意的问题1. 所有加固措施施工完毕，才可以割除工字钢。2. 加固角钢必须与工字钢全长满焊,焊缝不小于10mm。3. 化学螺栓在工字钢上钻孔直径不得过大,螺栓必须使用垫圈和增设用防滑螺母.4. 钢丝绳与取孔的剪力墙接触处必须使用木方垫高，防止钢丝绳与混凝土阳角直接接触.5. 底部回顶的立杆上部自由端高度不得大于500mm，若大于500mm假设大横杆及小横杆，以增加架体稳定性。6. 化学螺栓间距不得大于工字钢的截面尺寸。四 安全计算悬挑式扣件钢管脚手架计算书1. 依据规范：建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011建筑结构荷载规范GB500092012钢结构设计规范GB500172003混凝土结构设计规范GB5001020102. 计算参数:钢管强度为205。0 N/mm2，钢管强度折减系数取1。00。双排脚手架，搭设高度20。0米，立杆采用单立管。立杆的纵距1。50米，立杆的横距0。8米,内排架距离结构0。20米，立杆的步距1.80米。采用的钢管类型为483.0，连墙件采用2步3跨，竖向间距3.00米，水平间距4。50米。施工活荷载为2。0kN/m2，同时考虑2层施工。脚手板采用冲压钢板，荷载为0.30kN/m2，按照铺设4层计算.栏杆采用冲压钢板，荷载为0。16kN/m，安全网荷载取0。0100kN/m2.脚手板下大横杆在小横杆上面.基本风压0。65kN/m2，高度变化系数1。0900，体型系数0。6000。悬挑水平钢梁采用14号工字钢，建筑物外悬挑段长度2。50米，建筑物内锚固段长度3.50米.悬挑水平钢梁采用拉杆与建筑物拉结，最外面支点距离建筑物0。50m.拉杆采用钢丝绳.钢管惯性矩计算采用 I=(D4-d4）/64,抵抗距计算采用 W=（D4d4）/32D.3. 一、化学螺栓抗滑力的计算纵向或横向水平杆与立杆连接时,化学螺栓的抗滑承载力按照下式计算(规范5。2。5)： R Rc其中 Rc 化学螺栓抗滑承载力设计值，取6。0kN；R 纵向或横向水平杆传给立杆的竖向作用力设计值；横杆的自重标准值 P1=0.0381。000=0。038kN脚手板的荷载标准值 P2=0。3001。0001。500/2=0.225kN活荷载标准值 Q=2.0001.0001。500/2=1.500kN荷载的计算值 R=1.20.038+1。20。225+1。41。500=2。416kN化学螺栓抗滑承载力的设计计算满足要求！4. 二、拉杆的强度计算拉绳或拉杆的轴力RU我们均取最大值进行计算，为RU=31。737kN 拉绳的强度计算:如果上面采用钢丝绳，钢丝绳的容许拉力按照下式计算:其中Fg - 钢丝绳的容许拉力(kN）； Fg 钢丝绳的钢丝破断拉力总和(kN）; 钢丝绳之间的荷载不均匀系数,对619、637、661钢丝绳分别取0.85、0。82和0.8; K - 钢丝绳使用安全系数。选择拉钢丝绳的破断拉力要大于8。00031.737/0.850=298。705kN。选择619钢丝绳，钢丝绳公称抗拉强度1400MPa，直径16mm.钢丝拉绳的拉环强度计算：钢丝拉绳的轴力RU我们均取最大值进行计算作为拉环的拉力N，为N=RU=31。737kN 钢丝拉绳的拉环强度计算公式为其中 f 为拉环抗拉强度,取f = 50N/mm2，每个拉环按照两个截面计算;所需要的钢丝拉绳的拉环最小直径 D=317374/（3。1416502）1/2=18mm五 附图
