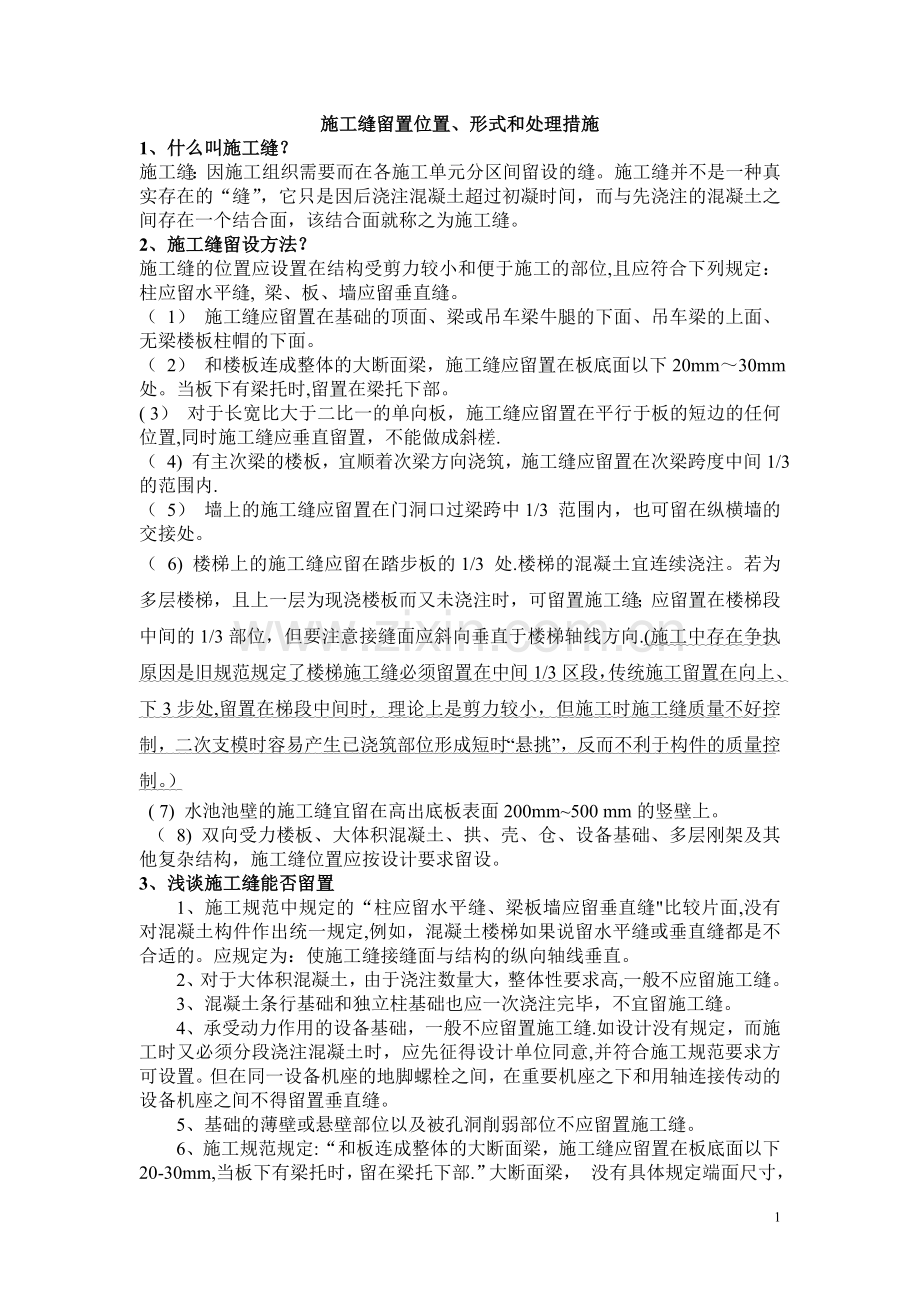

施工缝留置形式、位置和处理措施.doc

施工缝留置位置、形式和处理措施1、什么叫施工缝？ 施工缝：因施工组织需要而在各施工单元分区间留设的缝。施工缝并不是一种真实存在的“缝”，它只是因后浇注混凝土超过初凝时间，而与先浇注的混凝土之间存在一个结合面，该结合面就称之为施工缝。2、施工缝留设方法？ 施工缝的位置应设置在结构受剪力较小和便于施工的部位,且应符合下列规定：柱应留水平缝, 梁、板、墙应留垂直缝。 （ 1） 施工缝应留置在基础的顶面、梁或吊车梁牛腿的下面、吊车梁的上面、无梁楼板柱帽的下面。 （ 2） 和楼板连成整体的大断面梁，施工缝应留置在板底面以下20mm30mm处。当板下有梁托时,留置在梁托下部。 ( 3） 对于长宽比大于二比一的单向板，施工缝应留置在平行于板的短边的任何位置,同时施工缝应垂直留置，不能做成斜槎. （ 4) 有主次梁的楼板，宜顺着次梁方向浇筑，施工缝应留置在次梁跨度中间1/3 的范围内. （ 5） 墙上的施工缝应留置在门洞口过梁跨中1/3 范围内，也可留在纵横墙的交接处。 （ 6) 楼梯上的施工缝应留在踏步板的1/3 处.楼梯的混凝土宜连续浇注。若为多层楼梯，且上一层为现浇楼板而又未浇注时，可留置施工缝；应留置在楼梯段中间的1/3部位，但要注意接缝面应斜向垂直于楼梯轴线方向.(施工中存在争执原因是旧规范规定了楼梯施工缝必须留置在中间1/3区段，传统施工留置在向上、下3步处,留置在梯段中间时，理论上是剪力较小，但施工时施工缝质量不好控制，二次支模时容易产生已浇筑部位形成短时“悬挑”，反而不利于构件的质量控制。） ( 7) 水池池壁的施工缝宜留在高出底板表面200mm500 mm的竖壁上。 （ 8) 双向受力楼板、大体积混凝土、拱、壳、仓、设备基础、多层刚架及其他复杂结构，施工缝位置应按设计要求留设。3、浅谈施工缝能否留置1、施工规范中规定的“柱应留水平缝、梁板墙应留垂直缝比较片面,没有对混凝土构件作出统一规定,例如，混凝土楼梯如果说留水平缝或垂直缝都是不合适的。应规定为：使施工缝接缝面与结构的纵向轴线垂直。2、对于大体积混凝土，由于浇注数量大，整体性要求高,一般不应留施工缝。3、混凝土条行基础和独立柱基础也应一次浇注完毕，不宜留施工缝。4、承受动力作用的设备基础，一般不应留置施工缝.如设计没有规定，而施工时又必须分段浇注混凝土时，应先征得设计单位同意,并符合施工规范要求方可设置。但在同一设备机座的地脚螺栓之间，在重要机座之下和用轴连接传动的设备机座之间不得留置垂直缝。5、基础的薄壁或悬壁部位以及被孔洞削弱部位不应留置施工缝。6、施工规范规定:“和板连成整体的大断面梁，施工缝应留置在板底面以下20-30mm,当板下有梁托时，留在梁托下部.”大断面梁， 没有具体规定端面尺寸，一般认为和板连成整体的梁应和板同时浇注，只有当梁的高度大于1m时，才允许将梁单独浇注并按规范规定留置施工缝。7、对简支梁作受力分析,在荷载作用下跨中的剪力较小，施工也比较方便，施工缝应留置在跨度中间1/3的范围内。8、浇注圈梁时，由于砖墙的十字、丁字、转角墙垛、门窗洞、预留洞的上部以及圈梁与其他混凝土构件交接处如带有雨蓬、阳台、天沟板等的圈梁属于薄弱环节或关键部位,都应连续浇注混凝土,除此之外的部位均可留置施工缝。9、楼梯的混凝土宜连续浇注。若为多层楼梯,且上一层为现浇楼板而又未浇注时，可留置施工缝；应留置在楼梯段中间的1/3部位，但要注意接缝面应斜向垂直于楼梯轴线方向.10、雨蓬由于浇注量少且属于悬臂构件，应一次浇注混凝土完毕，不能留施工缝.11、有分阶的独立柱基础各阶应连续施工、各阶之间禁止留水平施工缝。a。在独立基础(假设分3阶，从底往上分别是1、2、3阶，其厚度分别是h1、h2、h3）设计计算时，依据有关计算理论确定每阶的计算高度时是这样考虑的:第3阶厚度=h3、第2阶厚度=h3+h2、第1阶厚度=h1+h2+h3。b。设计受力计算、冲切验算、独立基础底板的配钢筋计算都是按这个方法确定的厚度(高度）去设计.如果施工时，每阶之间留水平施工缝,他们互相之间就不是一个相对匀质的结构体、够不成一个整体，结构抵御荷载的能力就会大打折扣,甚至由于各阶互相分离，很早就被破坏退出工作，受力达不到设计要求最终形成结构安全事故。你说各阶分开施工(留施工缝）的危害有多大!c因此,在独立柱基础施工时三阶要连续施工,安装柱基模板时第1阶模板直接放置在砼垫层上、其他两阶（第2、3阶)采用吊模，浇筑混凝土时必须同时三阶一次性连续施工、保证混凝土初凝前浇筑并振动完毕、禁止各阶之间留水平施工缝.4、常出现问题的现象施工缝处混凝土骨料集中， 混凝土酥松， 新旧混凝土接茬明显， 沿缝隙处渗漏水5、提出几点具体处理措施（1）、立缝表面凿毛法砼终凝后，挡板拆除，用斩斧或钢杆将表面凿毛，清理松动石子,此时砼强度很低,凿深2030MM较容易，待二次浇筑砼时，提前用压力水将缝面冲洗干净，边浇边刷素水泥浆一道，以增强咬合力。（2）、增加粗骨料法梁、板体积较大造成留置缝厚大，表面的浮浆层、泌水层也相应厚，施工缝的处理难度较大;如采取刮除表面的浮浆或二次振捣效果不佳，可采用添加粗骨料的方法，将级配干净的碎石撒入浮浆内，重新振捣防止石子集中。这样会使缝处浇筑砼在体积较大处时粗细骨料均匀,水泥浆不会流失且强度不会降低,亦能提高新旧界面的粘结力和咬合力。（3)、清除浮浆法当砼体量较小，简单的方法是铁抹子将表面的浮浆刮去一层，深度25MM，并挖压出条纹状，可以提高水平施工缝的粘结质量，对新旧砼结合有利。（4)、二次开发振捣法掌握好时间，在砼初凝后，终凝前进行二次重振,这样会对沉下的石子和上浮浆水重新搅拌组合一次，使之更均匀密实，缝的重新振捣实践表明是有效措施之一。(5）、在施工缝处继续浇筑混凝土时, 应符合下列规定:已浇筑的混凝土, 其抗压强度不应小于1。2 MPa。在已硬化的混凝土表面上, 应清除水泥薄膜和松动石子以及软弱混凝土层, 并加以充分湿润和冲洗干净， 且不得积水。即要做到： 去掉乳皮， 微露粗砂， 表面粗糙。浇筑前, 水平施工缝宜先铺上10 mm15 mm 厚的水泥砂浆一层， 其配合比与混凝土内的砂浆成分相同. 混凝土应细致振捣密实, 以保证新旧混凝土的紧密结合。防水混凝土结构设计， 其钢筋的布置和墙体厚度均应考虑方便施工， 易于保证施工质量。防水混凝土应连续浇筑, 宜少留置施工缝。当需留置施工缝时,应遵守下列规定: 第一， 底板、顶板不宜留施工缝， 底拱、顶拱不宜留纵向施工缝。第二， 墙体不应留垂直施工缝。水平施工缝不应留在剪力与弯矩最大处或底板与侧墙交接处， 应留在高出底板表面不小于300 mm 的墙体上。当墙体有孔洞时, 施工缝距孔洞边缘不应小于300 mm。拱墙结合的水平施工缝, 宜留在拱（ 板) 墙接缝线以下150 mm300 mm 处， 先拱后墙的施工缝可留在起拱线处, 但必须注意加强防水措施。缝的迎水面采取外贴防水止水带， 外涂抹防水涂料和砂浆等做法。第三， 承受动力作用的设备基础不应留置施工缝.地下室大承台由于施工难度原因先于底板和其他承台浇筑，由于基础竖直方向存在着极大的剪应力,跟据剪应力互等定理可知，在其水平方向也存在着同样大小的剪应力。要想设置水平施工缝,就必须在施工缝上设置抗剪凹槽和抗剪筋,因在定量分析上还存在一定困难,故对此未作出明确规定。3
