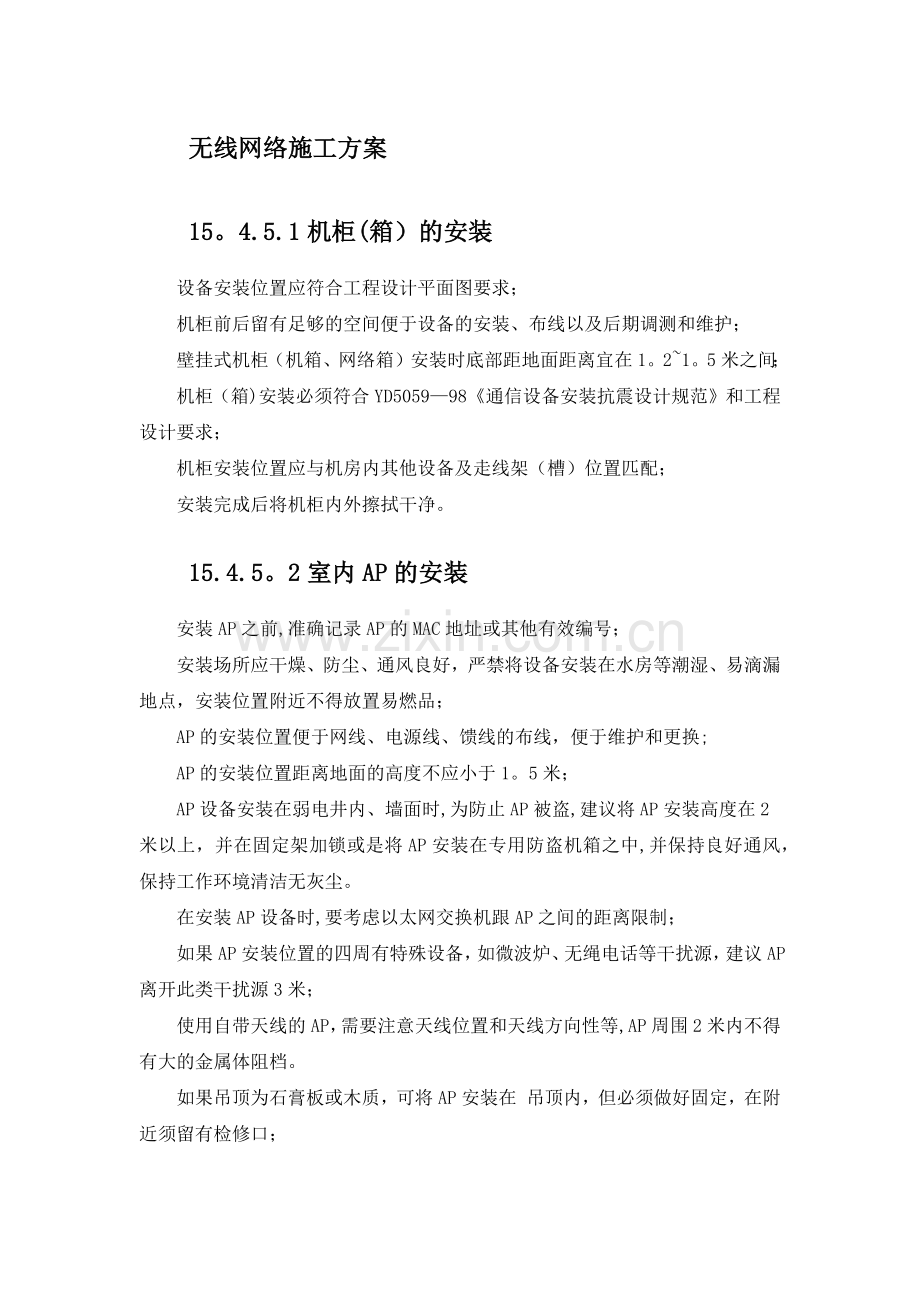

无线网络施工方案
15。4.5.1机柜(箱）的安装
设备安装位置应符合工程设计平面图要求；
机柜前后留有足够的空间便于设备的安装、布线以及后期调测和维护；
壁挂式机柜（机箱、网络箱）安装时底部距地面距离宜在1。2~1。5米之间；
机柜（箱)安装必须符合YD5059—98《通信设备安装抗震设计规范》和工程设计要求；
机柜安装位置应与机房内其他设备及走线架（槽）位置匹配；
安装完成后将机柜内外擦拭干净。
15.4.5。2室内AP的安装
安装AP之前,准确记录AP的MAC地址或其他有效编号；
安装场所应干燥、防尘、通风良好，严禁将设备安装在水房等潮湿、易滴漏地点，安装位置附近不得放置易燃品；
AP的安装位置便于网线、电源线、馈线的布线，便于维护和更换;
AP的安装位置距离地面的高度不应小于1。5米；
AP设备安装在弱电井内、墙面时,为防止AP被盗,建议将AP安装高度在2米以上，并在固定架加锁或是将AP安装在专用防盗机箱之中,并保持良好通风，保持工作环境清洁无灰尘。
在安装AP设备时,要考虑以太网交换机跟AP之间的距离限制；
如果AP安装位置的四周有特殊设备，如微波炉、无绳电话等干扰源，建议AP离开此类干扰源3米；
使用自带天线的AP，需要注意天线位置和天线方向性等,AP周围2米内不得有大的金属体阻档。
如果吊顶为石膏板或木质，可将AP安装在 吊顶内，但必须做好固定，在附近须留有检修口；
室内WLAN AP 设备宜接地，接地点应与连接的交换机连接至同一接地体，或两个不同的接地电位差不应大于1Vr。m。s。
室内放装型AP加全向天线，是常用的一种无线信号覆盖方式。其特点是布放方式简单、灵活,施工成本低。同时每隔AP独立工作、方便根据布放区域需求灵活调整AP数量，满足用户不同带宽要求。
室内放装型AP多用在不便于安装室分系统的建筑，或用在面积较小、用户相对集中、对容量希求较大的区域。比如会议室、办公室、休闲中心等场景宜选用室内放装型AP设备。
覆盖区域的带宽需求与发送功率调整
目标覆盖区域带宽需求60M，可采用3个11gAP实现,调整每个AP的发送功率，使其满足覆盖目标大于-60dbm的接收场强;
目标覆盖区域带块需求120M，需布放6个AP，每个AP发送功率应减小，尽可能减轻同频干扰的概率；
空旷区域与阻隔区域的多AP布放
空旷区域缺少墙体的阻隔，AP布放数量大于3时会产生同频干扰。AP加大发送功率保证覆盖区域内信号良好,必然对相邻同信道AP造成干扰，此时应优选智能天线AP
墙体阻隔能很大程度减轻干扰。如果墙体衰减20db,覆盖区域信号满足-60dbm,对隔壁的干扰可降低到—80dbm.
单AP的覆盖区域
2.4G的覆盖能力参考
AP发送功率
覆盖目标场强
墙体数量（20dbm）
覆盖半径（m)
20dbm
—60dbm
0
90
20dbm
-60dbm
1
10
20dbm
-70dbm
2
3
2.4G放装在没有遮挡条件下有很好的覆盖能力；当穿越一堵墙（20dbs衰减）有叫号的覆盖范围，当穿越两堵墙时，覆盖能力不理想。
5。8G的覆盖能力参考
AP发送功率
覆盖目标场强
墙体数量（20dbm）
覆盖半径（m）
20dbm
—60dbm
0
40
20dbm
—60dbm
1
4
20dbm
-70dbm
1
13
5。8G在空旷空间有叫号的覆盖能力，穿越一堵墙需要在覆盖半径受限。
放装型AP网规基本策略
采取airmagnet planner统一规划，根据建筑图纸，提前做好网规和预仿真；
结合airmagnet 网规结果现场测试，评估airmagnet仿真与实测差距，调整建模误差，相同建筑场景可批量复制
由于空间损耗比电缆损耗大，因此放装AP比室分AP覆盖范围要小，需通过多台AP增加覆盖面积。
应避免在空旷区域布放同频AP，需要多利用墙体阻隔AP间的同频干扰；同时需做好信道划分避免同频干扰；优选1/6/11信道；
放装AP布放会相对灵活，便于调整。工勘选址时可以先用几个胖AP版本现场直接测试，提前确定覆盖场强、提前规避同频干扰。
如果考虑AP之间的漫游，则AP间覆盖重叠区域建议为15%～20％.
放装型AP安装布放原则
AP推荐挂墙安装，推荐安装方式为网口向下；安装场景应避免出现滴水、鼠尿导致设备故障，有条件可安装在网络箱内
AP可采用桌面放装；
多个AP安装应至少保证5m的安装距离，避免出现邻道干扰和阻塞干扰。更不可相互堆叠安装，需保证设备正常散热.
以太网线采用波纹管保护;室外布放网线时需增加以太网防雷器，并采用屏蔽网线。
以太网电口间距大于100m需考虑用光纤传送，此时组网需考虑采用光电转换器。
有本地供电条件的场景可优选本地供电。
15。4。5。3室内分布系统相关设备的安装
WLAN馈入室内分布系统时，信号馈入位置应符合设计要求；
WLAN系统馈入时应按照合路器端口频段标识进行连接;
室内分布系统相关器件应牢固安装,布局整齐，不允许悬空放置;
设备接头牢固可靠，电气性能良好;
设备严禁接触液体，并防止端口进入灰尘；
空置的射频端口必须接匹配负载。
15.4.5.4电源安装
AP设备的供电可以采用网线POE供电和交流电源供电两种方式,本项目采用POE供电；
要求提供不间断、稳定的电源输入，不满足的应该增加UPS、拉远供电等方式解决；
主机电源插板至少有两芯及三芯插座各一个，工作状态时放置于不易触摸到的安全位置，以防触电；
电缆要求接触良好,不能有松动现象；
交流电压输入要稳定并电压允许波动范围在设备的电压许可波动范围内；
交流供电根据实际情况选用合适的供电电缆。
15.4。5。5接地
馈线接地每条应用16mm²的接地线，并要求接地线的弯曲角度大于90度，曲率半径大于130mm；
接地排必须使用紫铜排，接地排用膨胀螺栓牢固地固定在墙上或用螺栓固定在走线架上；
地线应与设备、接地排可靠连接;
设备保护地线、工作地线应连接到建筑物的主地线上。
15.4.5。6配套设备的安装
配套设备包括配电箱、电表、电源插座和电源保护开关等
配套设备的安装位置符合设计方案，必要时同业主协调。
15。4.5。7标签制作
所有设备都要粘贴标签;
所有连到设备的连线都要粘贴标签，并注明该连线的起始点和终止点；
标签内容需准确、清晰；
馈线要在适当位置粘贴标签,且必须使用防水标签;
标签使用专用的打印机打印，不得手写；
标签应贴在设备、器件、馈线、五类线、电源线正视面；
为防止标签脱落，应使用透明防水胶带密封。
