球阀毕业设计说明书.doc

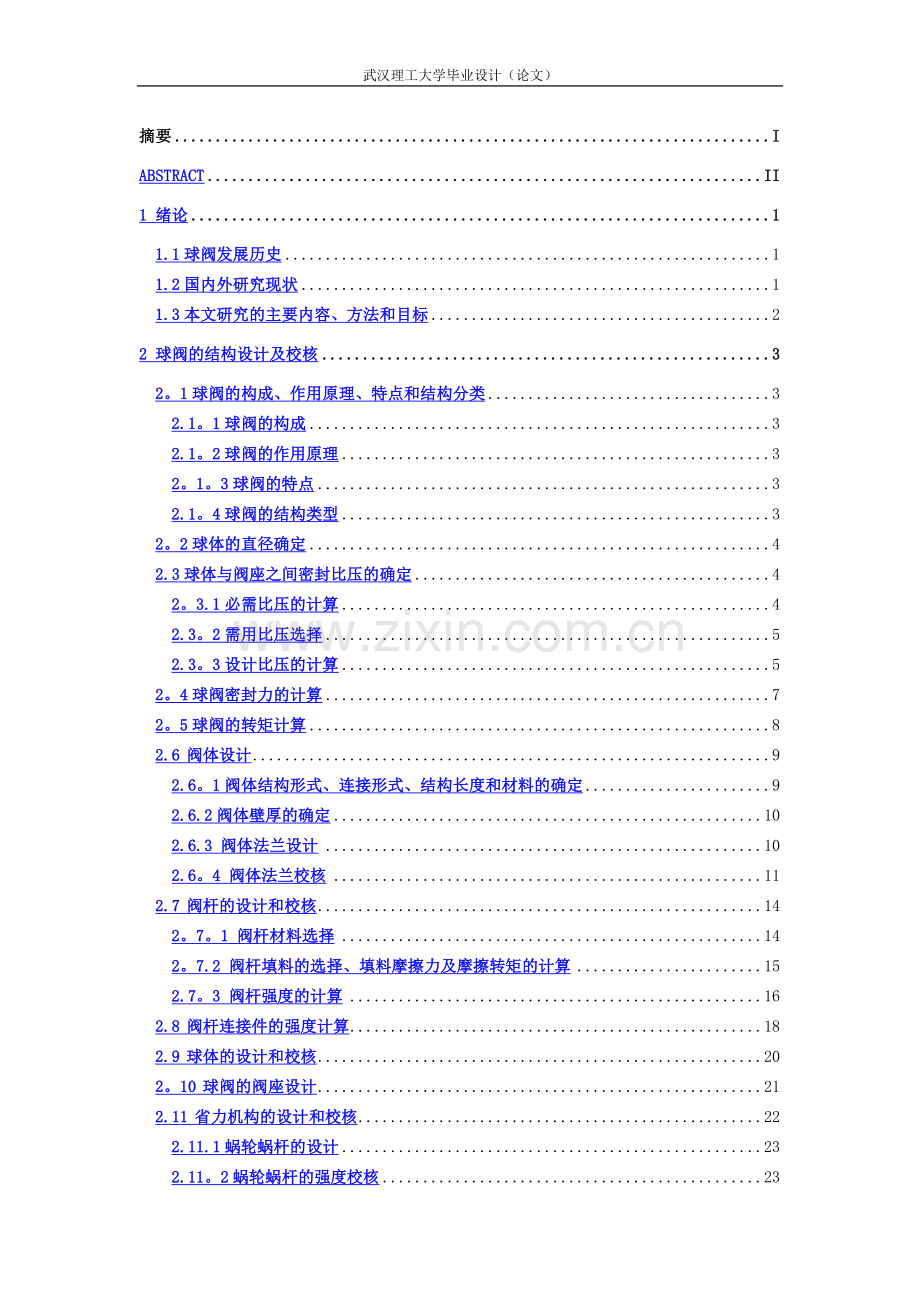

武汉理工大学毕业设计（论文）摘要IABSTRACTII1 绪论11.1球阀发展历史11.2国内外研究现状11.3本文研究的主要内容、方法和目标22 球阀的结构设计及校核32。1球阀的构成、作用原理、特点和结构分类32.1。1球阀的构成32.1。2球阀的作用原理32。1。3球阀的特点32.1。4球阀的结构类型32。2球体的直径确定42.3球体与阀座之间密封比压的确定42。3.1必需比压的计算42.3。2需用比压选择52.3。3设计比压的计算52。4球阀密封力的计算72。5球阀的转矩计算82.6 阀体设计92.6。1阀体结构形式、连接形式、结构长度和材料的确定92.6.2阀体壁厚的确定102.6.3 阀体法兰设计102.6。4 阀体法兰校核112.7 阀杆的设计和校核142。7。1 阀杆材料选择142。7.2 阀杆填料的选择、填料摩擦力及摩擦转矩的计算152.7。3 阀杆强度的计算162.8 阀杆连接件的强度计算182.9 球体的设计和校核202。10 球阀的阀座设计212.11 省力机构的设计和校核222.11.1蜗轮蜗杆的设计232.11。2蜗轮蜗杆的强度校核233 ANSYS软件分析243.1ANSYS软件的应用和介绍243.2 模型的导入和分析263。2。1 模型的简化、导入和分析准备263。2。2 模型的材料定义273。2。3 模型的加载和边界条件的确定283。2。4 模型的加载后分析结果293。2.5 ANSYS结果分析33结 论34参考文献35致谢36摘要本文根据已知的球阀设计经验对DN为250mm，设计压力为2Mpa的球阀进行设计，主要包括了材料选择、结构设计和强度校核等，在结构和材料方面在满足强度的前提下,尽量降低结构的复杂性,以更小的消耗、更简单的结构来实现成品的设计优化，同时对球阀的主要部件进行应力的软件分析。省力机构作为设计任务的一部分,我们需要根据球阀的特点来选择合适的机构.本设计以已给的设计条件为着眼点，同时根据国家阀门标准为中心,借助soliderworks三维软件、AUTOCAD二维制图软件和ANSYS分析软件根据球阀设计手册的标准框架的结构形式对产品进行了三维建模、二维制图和应力分析，最终确定球阀的结构形式和省力开启方式,这对以后设计与研究同类球阀具有一定的参考价值。关键词：结构设计、强度校核、应力分析、省力机构AbstractThis article according to the known ball valve design experience to DN is 250mm， the design pressure is the 2Mpa ball valve carries on the design, mainly has included the choice of material, the structural design and the intensity examination and so on.In the structure and material aspect in satisfying under the intensity premise, reduce the structure as far as possible the complexity, by a smaller consumption, a simpler structure realizes the end product design optimization, simultaneously carries on the stress to ball valves major component the software analysis。 The province strength organization does for a task of design part， we need to choose the appropriate organization according to ball valves characteristic。This design takes the given design conditions as the objective point， simultaneously according to the national valve standard is the center, with the aid of the soliderworks three dimensional software and AUTOCAD twodimensional charting software and ANSYS analysis software has carried on the three dimensional modelling, the twodimensional charting and stress analysis according to the ball valve design handbooks standard frames structural style to the product, finally determined that ball valves structural style and province strength opening way， this will have certain reference value to the later design and research similar ball valve.Key words:Structural design, intensity examination， stress analysis and reducing effort organization211 绪论1.1球阀发展历史球阀是上世纪50年代问世的一种新型阀门。在短短的30多年里，球阀已发展成为一种主要的阀类，它在航空航天、石油化工、长输管线、轻工食品、建筑等许多方面都得到了广泛的应用。早在19世纪80年代美国就开始设计球阀，但是当时缺乏适当的密封材料,限制了求法的发展，使它未能成为一种正式工业产品。直到上世纪50年代，聚四氟乙烯等弹性密封材料的出现才使球阀的产生和发展出现了转机；同时由于机床工业的发展，使球体加工技术提高，能够实现球体所要求的尺寸精度与表面粗糙度.1。2国内外研究现状球阀是上世纪50年代问世的一种新型阀门。在短短的30多年里，球阀已发展成为一种主要的阀类，它在航空航天、石油化工、长输管线、轻工食品、建筑等许多方面都得到了广泛的应用。目前球阀最大公称通径已达3050mm,这是美国EscherWyss公司为田纳西州的一个泵站所提供的四台球阀，用作透平机出口的切断阀，设计压力为4。8Mpa。球阀的最高工作压力已达72Mpa，其相应温度高达1000.球阀不仅在一般工业管道上得到了广泛应用，而且在核工业、宇航工业的液氧与液轻输送管线上普遍采用.全塑料球阀近年来发展较快。其特点是：耐腐蚀、重量轻、成本低。西德一家阀门公司已制造通径为6“的塑料球阀；美国Hill Maccanng公司制成一种含氟材料球阀，商业名称为Kynar，据称有高强度、优良的耐温与耐腐蚀性能,使用温度为250。同时随着时代的发展，进入21世纪以后，生产和制造技术有了显著优化提高,同时,技术人员大都通过计算机技术对产品进行研发设计和控制优化,在很大程度上提高了设计速度和更新周期。目前，全球的控制阎市场如同大部分工业品一样被三个经济体瓜分，分别是美国为代表的北美经济体，以德国、英国、法国为代表的欧盟地区,和以日本为代表的亚太地区。美国是全球最大的阀门供应商，其阀门协会有超过110家企业，年产值超过40亿美元.1984年就在中国开展业务的FIS玎讯控制阀由于进入中国较早,其产品已经成为中国教科书的样板。德国在二战之后迅速恢复经济,其产品通过优良的质量迅速占领市场。德国阀门企业一般都属于专业性很强的公司,在某一类产品的研究、设计和制造方面都有自己的特色.日本作为世界第二经济体，其阀类产品由于价格适中,质量较好,迅速占领了中国中低端市场。目前我国关于球阀的生产企业大多规模小、科研能力弱，大多通过参考外国产品进行设计生产，其主要原因是技术投入资金不足，科研人员数量不足，所以在国内很多的大型工程招标中大多被外国阀门企业所垄断.1.3本文研究的主要内容、方法和目标球阀作为新型的阀门品种之一，关于球阀的设计方案十分稀少，本文的主要研究内容包括对球阀结构设计.球阀的设计要求保证合适的强度与刚度,从而保证球阀的寿命和稳定性。本课题主要以DN为250mm,P为2Mpa的球阀，进行结构设计，强度校核，以及关键零部件的分析,同时进行三维建模。课题的研究内容和方法主要包括：（1）设计球阀结构并进行强度校核通过设计手册对球阀的结构进行设计，主要包括阀体、阀杆、阀芯以及省力机构的选用与设计，并对其受力分析，然后再确定材料后进行强度校核。（2）建立球阀的三维模型通过soliderworks三维软件对球阀零件进行实体建模，并进行装配.(3）ANSYS软件分析对球阀的三维模型进行适当简化，忽略不受力的小零件，通过soliderworks和ANSYS的接口程序将实体模型导入ANSYS中,生成实体模型，然后选择单元划分网格，并根据工作条件对球阀施加约束，从而建立球阀的有限元模型。2 球阀的结构设计及校核2。1球阀的构成、作用原理、特点和结构分类2。1。1球阀的构成图2-1 手动浮动球球阀结构1阀体 2-阀座 3-球体 4阀杆 5手柄球阀主要由阀体、球体、阀杆、阀芯、阀座和省力机构等几部分主要零件构成.下面对上述几个重要零件的设计进行设计计算。图2-1为球阀结构图。2。1。2球阀的作用原理球阀的主要功能是切断或接通管道中的流体管道，即球阀通常为闭路阀.因此，球阀的作用原理很简单：借助驱动装置的在阀杆端施加一定的转矩并传递给球体，使它旋转90，球体的通孔则与阀体通道中心线重合或者垂直，球阀便完成了全开或全关的动作.2.1。3球阀的特点球阀的主要特点如下：流体阻力小、开关迅速、方便、密封性好、寿命长、可靠性高,而且阀体内通道平整光滑适于输送粘性流体，浆液,以及固体颗粒。2.1。4球阀的结构类型按球体和阀体的不同结构形式，球阀可以分几大类.1. 按球体的支撑方式分类按球体的支撑方式,球阀可分为浮动球球阀和固定球球阀两大类。其中浮动球阀的特点十分突出，主要有结构简单、制造方便、工作可靠。而固定球阀的转矩小，阀座形变小，密封性能稳定,使用寿命长，适用于高压、大通径场合。2. 按球体的安装方式分类按球体的安装方式可分为顶装式、底装式、侧装式和斜装式。本次球阀设计选用了侧装法兰连接二分体式球阀，其特点是将阀体沿与阀门通道轴线相垂直的截面分为不对称的左右两半，球体从截分面孔道装入，左、右两半阀体用法兰连接的球阀。3. 按球阀与管道的连接形式分类按球阀与管道的连接形式可分为法兰连接球阀、内螺纹和外螺纹连接球阀以及焊接连接球阀.其选用在阀体设计中有详细说明.2。2球体的直径确定球体的直径大小影响球阀结构的紧凑性，应此应尽量缩小球体直径。球体半径一般按R=d计算。同时为保证球体表面能完全覆盖阀座密封面，选定球径后须按下式进行校核： （21)必须满足D,式中为最小球体直径（mm）；阀座外径(mm)；d球体通道孔直径（mm）；D-球体实际直径（mm)。由上面可知可取球体直径D=380mm，mm。 2。3球体与阀座之间密封比压的确定2。3.1必需比压的计算必需比压是为保证密封，密封面单位面积上所必需的最小压力，以表示.由于流体压力或附加外力的作用，在球体与阀座之间产生压紧力，于是必需比压式球阀设计中最基本的参数之一,它直接影响球阀的性能及结构尺寸。下面是由实验结果得出的计算公式: (22） 式中m与流体性质有关的系数；a，c与密封面材料有关的系数；P流体工作压力；b密封面在垂直于流体流动方向上的投影宽度；t密封面宽度；其中查表2-1可得m=1,a=1.8，b=0.9，P=2Mpa.b将在下面中计算得出.表 2-1密封材料ac钢硬质合金3。51铝、铝合金、聚四氟乙烯、尼龙、硬聚氟乙烯1。80.9青铜、黄铜、铸铁3.01中硬橡胶0.40。6软橡胶0。30。42。3。2需用比压选择密封面单位面积上允许的最大压力称为需用比压，以表示.本此设计球阀通过查询球阀设计与选用密封面材料许用比压表可知，选取尼龙=30Mpa。2。3。3设计比压的计算设计时确定的在密封面单位面积上的压力，称为设计比压，以q表示.选择比压比应是密封可靠、寿命长和结构紧凑。必须保证:q （23）设计比压按图2-2中的力的平衡关系进行计算： （24）式中 N球体对阀座密封面的法向力（N)； （2-5） S-阀座与球体杰出的球星环带面积,S=2r()Q-作用于阀座密封面上的沿流体方向的合力;密封面法向与流道中心线的夹角.；图2-2 比压计算图球体中心线执法作两段面的距离（mm），;；-阀座内径；发作外径；-阀座平均直径（mm）,;R-球体半径（mm)。整理可得: （2-6）由于球阀的密封力还未计算故需计算完，故在下节给出设计比压的计算结果.2.4球阀密封力的计算为简化计算，往往忽略预紧力,阀座滑动摩擦力及流体静压力在密封面余隙中的作用力，这样密封力仅等于流体静压力在阀座密封面上的作用力（N)，即 =110。25KN （27）将上式代入式25可得 (28）可得q=8.8 在球阀初步设计时，为了便于确定b，DN及P的关系，设,q=代入上式可得（mm) （2-9)由需用比压=30Mpa,DN=250mm,P=2Mpa代入得:b=2.54mm,代入式22可得显然满足q球阀密封力的精确计算还要计算预紧力,故可知;Q=+ （2-10）预紧力计算公式如下：(N） （2-11)式中 预紧所需的最小比压，(Mpa); 、-阀座内径和外径(mm).可得=2。5KN，故Q=112.75KN。2。5球阀的转矩计算由于本球阀为浮动球阀故其转矩计算公式如下： (2-12）式中 球体与阀座密封面间的摩擦转矩；-阀杆与填料之间摩擦转矩; 阀杆台肩与止推垫间的摩擦转矩。M和的计算见2.7.2。 （2-13)式中 F球体与阀座之间的密封力,，（N）;r摩擦半径，球体摩擦半径计算图如图2-3所示；R-球体半径（mm);密封面对中心的斜角；球体与密封圈之间的摩擦系数,查表得.图23 球体摩擦半径计算则=（N*mm）2.6 阀体设计2。6。1阀体结构形式、连接形式、结构长度和材料的确定1。首先确定阀体的结构形式、连接形式和结构长度，根据适用场合不同和通径大小,常见阀体结构有以下几种:（1)整体式阀体：DN50mm（2）二分体式：阀体有左右两部分组成，通过螺栓将这两部分连接成一体.（3)三分体式：阀体有三部分组成,这三部分是在阀座处沿着与通道向垂直的界面而分隔开的,螺栓将这三部分连接成一体。通过老师给的设计条件，阀体的结构形式应当选二分体式。2。阀体与管道的连接形式主要有螺纹连接；法兰连接;焊接连接等三种.由结构形式的确定中可知，阀体连接选择法兰连接。3.根据所给的公称压力和公称通径来确定其结构长度.结构长度是指阀体通道终端垂直于阀门轴线的两个平行平面之间的距离.由此根据已给条件可知结构长度为730mm，公差为2mm。4.阀体材料的选用根据球阀的常用工况和材料成本总和考虑选用HT200作为阀体材料.2.6.2阀体壁厚的确定球阀阀体常用整体铸、锻或者棒材加工而成。由于所给条件的工作压力属于中低压，所以采用薄壁计算公式进行计算。计算公式如下：(mm） (2-14） (mm) （2-15）式中 D球阀内墙的最大直径（mm）Sb考虑附加余量的壁厚（mm)按强度计算的壁厚（mm）P-设计压力(Mpa）材料许用拉应力（Mpa）C附加余量（mm）将D=430mm，P=2Mpa，=28Mpa故可得=21mm，由=21mm，可知C=1mm.故阀体壁厚为22mm。2.6.3 阀体法兰设计1.法兰螺栓设计 按以下两种情况进行：（1）操作情况 由于流体静压力所产生的轴向力促使法兰分开，而法兰螺栓必须克服此种端面载荷,并且在垫片或接触面上必须维持足够的密紧力，以保证密封。此外，螺栓还承受球体与阀座密封圈之间的密封力作同。在操作情况下，螺栓承受的载荷为： （216） 式中 -在操作情况下所需的最小螺栓转矩（N）； F-总的流体静压力（N)，; -连接接触面上总的压紧载荷（N)，；-载荷作用位置出垫片的直径(mm)；由阀体内部尺寸可知450mm； m垫片有效密封宽度，差表可知m=0。;P-设计压力（Mpa)；Q球体与阀座密封圈之间的密封力（N），见2.4，。则将各项数据代入可得KN。 （2）预紧螺栓情况 在安装是须将螺栓拧紧而产生初始载荷，使法兰面压紧垫片，此外,螺栓还承受球体与密封圈之间的预紧力。在预紧螺栓时螺栓承受的载荷为： (2-17）式中在预紧螺栓时所需的最小螺栓转矩（N）;Y 垫片或法兰接触面上的单位压紧载荷（Mpa)，查表得Y = 0；球体与密封圈之间的预紧力；由2.4可知112.75KN。则112。75KN。2。法兰螺栓拉应力的计算 (218）式中 法兰螺栓拉应力(Mpa）；W和两者中的大者（N）；A螺栓承受应力下实际最小总截面积；螺栓材料在常温下的许用拉应力（Mpa);查表得=108Mpa。则A=12X3.14X=5425.92=79.3=108Mpa.2。6.4 阀体法兰校核1.法兰力矩计算 在计算法兰应力时,作用在法兰上的力矩是载荷和他力臂的乘积，力臂决定与螺栓孔中心圆和产生力矩的载荷的相对位置。见下图所示:图 24 整体法兰作用于法兰的总力矩为： （2-19）式中 -作用在法兰内直径面积上的流体静压轴向力(N），； 总的流体静压轴向力与作用在法兰内直径面积上的流体静压轴向力之差（N）,； 用于窄面法兰的垫片载荷：;从螺栓孔中心圆至力作用位置处的径向距离（mm），；S从螺栓孔中心圆至法兰颈部与法兰背面交点的径向距离，； （220）法兰颈部大端有效厚度（mm）；从螺栓孔中心至力作用位置处的径向距离（mm）， ;从螺栓孔中心至力作用位置处的径向距离（mm）， ；法兰的内直径（mm）。由所设计的球阀阀体可知，=430mm，,，。则法兰的总力矩为：（N*mm）。2。法兰应力计算(1)法兰的轴向应力（Mpa） （221)式中 作用于法兰的总力矩（N*mm）； f整体式法兰颈部校正系数，f=1; 系数，查表得=2.5。则 （2）法兰盘的径向应力（Mpa) （e=0.0125) (222） =17。49 （Mpa） (3）法兰盘切向应力（Mpa) (2-23)式中 Y、Z系数查表可知Y=4。64，Z=6.03则（Mpa） 3。法兰的许用应力和强度校核上述三个应力应满足: （2-24) (225） （226)由阀体法兰材料为HT200，可查得（Mpa）,经校核说明应力方面符合要求。2.7 阀杆的设计和校核阀杆是球阀的主要受力零件之一，按照我国球阀标准，阀杆应设计成：在流体压力的作用下拆开阀杆密封挡圈时，阀杆不致于脱出。2。7。1 阀杆材料选择阀杆作为球阀的重要受力零件，其材料必须具有足够的强度和韧性,能耐介质、大气及填料的腐蚀，耐擦伤,工艺性好。材料选用主要通过工况和设计压力来选择，由表22可选择A5作为阀杆材料。表 2-2材料工作压力（）T()适用阀类CuAL9Mn21.6200低压阀A52。5350中低压阀40Cr32。0450高中压阀38CrMoALA540电站用阀20Cr1Mo1VIA570电站用阀2Cr1332。0450高中压阀1Cr18Ni26。3-100不锈钢阀、低温阀1Cr18Ni9Ti6.3600高温阀2.7.2 阀杆填料的选择、填料摩擦力及摩擦转矩的计算1.填料选择阀杆常用填料主要有V型填料、圆形片状填料及O型密封圈等三种。由于圆形片状填料往往容易发生松弛而使密封比压减小，以致密封遭到破坏,同时V型填料具有密封性能好、摩擦系数低且具有自封性能，因此我选用V型填料。2。填料摩擦力计算填料与阀杆之间的摩擦力可按下式计算 (N） （2-27）式中 填料与阀杆之间的摩擦系数,=0.05； Z-填料圈数，Z=3；h单圈填料高度,h=1。5mm.取则3.阀杆台肩与之退点之间的摩擦力的计算摩擦力计算公式如下: (N) （228）式中 台肩外径或止推外径(mm）；阀杆直径（mm），=60mm；摩擦系数，=0。05。则4填料及止推垫的摩擦转矩计算填料转矩计算公式如下 （Nmm) (229）则x60=3030Nmm止推垫片的摩擦转矩计算公式如下 （Nmm) （2-30)则由此可知球阀的转矩=3030+15257+1290000=Nmm2。7.3 阀杆强度的计算阀杆上的转矩分布图见下图所示，主要受力面是I-IIVIV.其中面的扭转应力计算可做为设计时初定阀杆直径用。1.II断面处的扭转应力为 (231)式中 阀座密封面与球体间的摩擦转矩（Nmm）；-材料的许用扭转应力，(Mpa），=1050Mpa；WII断面的抗扭转系数。 。图25 浮动球阀阀杆转矩分布图a和可由下表查得表23 b/a与的关系b/a1.01.21。52.02.53。04.06。08.00。2080。2190.2310.2460。2580。2670.2820.2990.307图 26 阀杆与球体连接部分的断面故则=10502。断面处剪切应力的计算 (2-32）式中 D阀杆头部凸肩的直径（mm）; d阀杆直径(mm）;H阀杆头部凸肩的高度（mm）；P流体的工作压力（;材料的许用剪切应力（，查表得=990。则=990.3.断面处的扭转应力（ （2-33）式中 M-总摩擦转矩（N）；W断面处的抗扭转断面系数（,则=10504.断面处的抗扭转面系数由于阀杆和涡轮采用键连接故与断面处的扭转应力相同无需再进行校核。综上阀杆的应力均符合要求。2.8 阀杆连接件的强度计算阀杆连接件采用平键连接,因为平键结构简单、成本低及替换方便.根据阀杆直径为60mm，可知平键的尺寸，选用bxh为18x11的普通平键。下面是平键的强度计算：1.平键的强度计算 平键的毕压按下式计算 （2-34)式中 T-转矩(Nmm)，对于阀杆驱动装置连接部分：T=M；对于法干预球体连接部分T=；n-键数：L键的工作长度（mm);L=0.3a=30mm；K、如下图所示;K=4mm；-许用压力（）,查表得=100120.则，故校核满足。图 27 平键受力图2。平键剪切力计算 剪切力（)按下式进行计算： （2-35)式中 许用剪切应力,查表取=90； T、L、n与前相同； b如上图所示。则=90。2.9 球体的设计和校核由2.2可知球体的半径是190mm。球体作为球阀控制的直接动作零件，必须对其进行设计与校核。球体的主要结构特征是球体与阀杆的连接结构，其必须满足所传递的最大转矩同时保证有足够的灵活性，后者是保证工作性能的必要条件。由于阀杆与球体的接触部分是间隙配合，因此，在接触面上的比压分布是不均匀的，如下图所示。有分析可知，计算时可近似地采用挤压长度，而作用力矩的臂长K=0。8a（mm），则挤压力按下式计算: （236）图28 阀杆头部的比压分布式中 球体与阀座密封面之间的摩擦力矩； h阀杆头部插入球体的深度（mm），h=40mm； a阀杆头部的边长（mm）a=100mm； 球体许用挤压应力；。则。故球体强度要求满足。这里需要注意的是，按强度要求考虑,即挤压应力等于扭转应力，因而一般取h=（1.82。2）amm。但是在实际设计时受到球体尺寸的限制，h不能过大，为了减小挤压应力,往往加大接触面的尺寸，即加大a的尺寸。故a与h的关系不能为h=(1.82。2）amm.2.10 球阀的阀座设计根据阀门泄漏的部位和性质，尚有内漏和外漏之分。对球阀而言，内漏发生与阀座与球体和阀座与阀体之间的接触面上；外漏则发生于填料函上，也有可能在连接法兰与垫片之间。阀门内漏的流体虽然未流到外界，不会污染环境，也没有流体损失，但其危害性十分严重，轻则影响产品质量,重则由于渗漏串通将酿成恶性事故。球阀阀座主要有普通阀座和弹性阀座两种，普通阀座的特点是：在预紧力或者流体压力的作用下,阀座与球体压紧，并使阀座材料产生塑性变形而达到密封.弹性阀座除了与普通阀座和弹性阀座一样,在预紧力或流体压力（或者两者兼有之）作用下,阀座材料产生塑性变形而达到密封外，还由于阀座本身的特殊结构或者借助于弹性元件，如金属弹性骨架、弹簧等办法，在预紧力或流体压力下产生弹性变形，以补偿温差、压力、磨损等外界条件变化对球阀密封性能的影响。普通球阀的密封效果取决于阀座在流体压力或者预紧力的作用下,能够补偿球体的不圆度和表面微观不平度的程度。因此，阀座与球体之间必须具有足够大的密封比压，并应满足以下条件：式中 保证阀门的密封的必需比压（)；q-阀门工作时的实际比压（）；-阀座材料的许用比压。普通阀座的结构如下图所示，结构简单，加工制造最方便,应用比较普遍。但这种阀座在装配时，调试比较困难，因为要达到密封所必需的比压，需要拆卸阀体中的法兰、调配左、右阀体之间的密封垫片的厚度。图2-9 普通阀座弹性阀座是本世纪七十年代初才出现的新型阀座结构，其发展正方兴未艾.它们都是针对特定工况条件研究设计的,其结构和种类繁多。斜面弹性阀座有单斜面和双斜面之分,单斜面弹性阀座如下图所示，这种发作结构简单，加工制作方便,弹性补偿能力差是其缺点，图中虚线位置为阀座在预紧前的自由状态.这种弹性阀座适用于DN250mm的浮动球球阀。所以我选取弹性阀座，从球阀类型为浮动球阀考虑，我选取斜面弹性阀座，其主要特点是结构简单，加工制造方便，替换性好.如下图所示:图210 单斜面弹性阀座2。11 省力机构的设计和校核用于球阀的省力机构应当具有传动速比大,外形尺寸小，球体能固定在开关中间的任意位置，以及防止灰尘和污物进入装置内部等特点。其中以涡轮蜗杆的特点最为明显,结构简单、传动比大，具有自锁性能.2.11。1蜗轮蜗杆的设计蜗杆传动的主要参数有模数m、压力角、蜗杆头数、蜗杆直径系数q和蜗杆分度圆柱导程角等。由于要求实现大传动比和反行程要求自锁的蜗杆传动取。根据蜗杆头数与蜗轮齿数的荐用值可知，取传动比i=30，。考虑到涡轮蜗杆中心距不能过小，取m=5，查GB/T 10085-1988可知选m=5，,q=10，蜗杆分度圆直径为50mm。根据阿基米德蜗杆传动主要几何尺寸的计算公式可知，中心距 （2-37)蜗杆齿顶圆直径 (2-38）蜗杆齿根圆直径 （2-39）蜗杆分度圆直径 （2-40）蜗轮分度圆直径 （2-41)蜗轮喉圆直径 (242）蜗杆齿根圆直径 mm （2-43)蜗轮外径 ，取=160。4mm （2-44）蜗杆螺纹长度 ，取L=50mm (245）蜗轮齿根圆弧面半径 (2-46）涡轮齿顶圆弧面半径 （247）由于球阀球体工作只需旋转90，故可用120的扇形蜗轮代替全蜗轮，这样既简化了结构,缩小了体积，又节省了原材料。2.11.2蜗轮蜗杆的强度校核因为蜗杆传动的失效一般发生在蜗轮上，所以只需要进行蜗轮轮齿的轻度计算。齿面接触疲劳强度的校核和计算公式如下： (2-48）式中 弹性系数，查表得=75； 载荷系数。取=1;蜗轮转矩；m-模数，m=5；蜗杆分度圆直径，=50mm；蜗轮齿数,=30。蜗轮的许用接触应力，=250。则=2503 ANSYS软件分析3。1ANSYS软件的应用和介绍在球阀的早期设计时，主要通过物理结构的设计，同时包括一定的零件强度。刚度和变形分析。在以前的受到计算方式的限制，主要依靠材料力学和理论力学中的力学分析原理来进行结构设计，而很多计算公式中都忽略了现实状况的影响,而且这些设计计算无法为研究人员提供合理的参考以及薄弱环节的位置问题.传统模式主要依靠的是将整体简化为一个个零件，再对其每个零件进行简化的力学分析,这其中简化忽略了相互零件之间的作用力，在实际使用时，可能会与理论设计时发生很大不同。随着时代的发展，计算机技术和力学理论的发展，ANSYS软件也开始为广大的设计师们使用对已经设计完成的三维模型进行分析，其主要采用有限元分析方法进行三维力学分析。 本章采用ANSYS工程软件对球阀的阀体进行了有限元静力结构分析,并探讨了球阀阀体结构建模方法以及网格划分对计算结果的影响，其结果可作为结构优化设计提供依据. 由于在ANSYS建模是十分重要的，但是直接在ANSYS中建模是十分困难的，所以我现在soliderworks中进行三维建模，然后将模型导入ANSYS中进行有限元分析。 ANSYS是集结构、流体、电磁场、声场和耦合场分析于一体的大型通用有限元分析软件。ANsYs能与大多数CAD软件结合使用，实现数据的共享和交换，如PRO，E、NAsTRAN、Alogor、IDEAs、AutoCAD等，是现代产品设计中的高级CAD工具之一.软件主要包括三个部分：前处理模块，分析计算模块和后处理模块。前处理模块提供了一个强大的实体建模及网格划分工具，用户可以方便地构造有限元模型;分析计算模块包括结构分析(可进行线性分析、非线性分析和高度非线性分析)、流体动力学分析、电磁场分析、声场分析、压电分析以及多物理场的耦合分析，可模拟多种物理介质的相互作用
