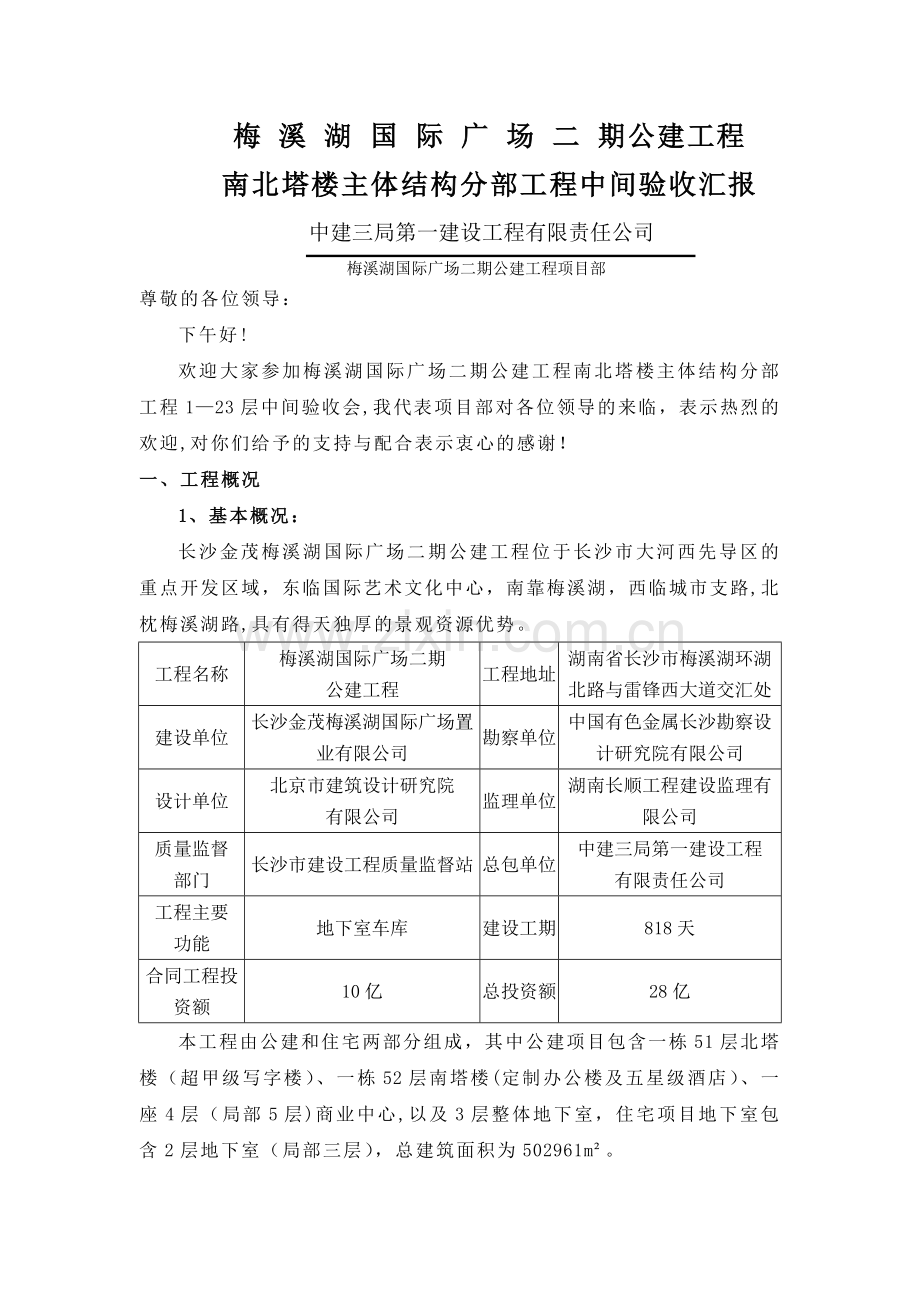

梅 溪 湖 国 际 广 场 二 期公建工程南北塔楼主体结构分部工程中间验收汇报 中建三局第一建设工程有限责任公司 梅溪湖国际广场二期公建工程项目部尊敬的各位领导：下午好!欢迎大家参加梅溪湖国际广场二期公建工程南北塔楼主体结构分部工程123层中间验收会,我代表项目部对各位领导的来临，表示热烈的欢迎,对你们给予的支持与配合表示衷心的感谢！一、工程概况1、基本概况：长沙金茂梅溪湖国际广场二期公建工程位于长沙市大河西先导区的重点开发区域，东临国际艺术文化中心，南靠梅溪湖，西临城市支路,北枕梅溪湖路,具有得天独厚的景观资源优势。工程名称梅溪湖国际广场二期公建工程工程地址湖南省长沙市梅溪湖环湖北路与雷锋西大道交汇处建设单位长沙金茂梅溪湖国际广场置业有限公司勘察单位中国有色金属长沙勘察设计研究院有限公司设计单位北京市建筑设计研究院有限公司监理单位湖南长顺工程建设监理有限公司质量监督部门长沙市建设工程质量监督站总包单位中建三局第一建设工程有限责任公司工程主要功能地下室车库建设工期818天合同工程投资额10亿总投资额28亿本工程由公建和住宅两部分组成，其中公建项目包含一栋51层北塔楼（超甲级写字楼）、一栋52层南塔楼(定制办公楼及五星级酒店）、一座4层（局部5层)商业中心,以及3层整体地下室，住宅项目地下室包含2层地下室（局部三层），总建筑面积为502961m。2、建筑结构概况建筑名称南北塔及裙楼区域地下室备注建筑层数 地下三层层高4.3、5。8、5。7m建筑面积单层面积约18500m，共计面积约55000m结构形式框架剪力墙结构。部分顶板为无梁楼盖板，以柱帽加框架柱为支撑体系设计使用年限50年抗震设防烈度6度防水等级地下室防水等级一级基础类型北塔楼为桩筏基础南塔楼为筏板加大直径柱墩基础裙楼区域为筏板加墩基础结构安全等级二级地基基础设计等级甲级建筑抗震设防类别丙类人防设计等级乙类场地类别类混凝土强度等级垫层C15底板C35P8塔楼墙柱C70、C60裙楼墙柱C40梁板C35地下室外墙C35P8抗震等级南北塔楼主框架二级，地下2层及3层剪力墙为三级，地下1层及地上剪力墙一级。3、钢结构概况本工程南北塔楼地下共3层，南塔地上52层，北塔地上51层。主要为16根钢柱以及若干H型、箱型梁组成，南北塔地上一层、二层钢柱材质为Q460GJC，地上L0307层钢柱材质为Q390GJC，地上L0823层钢柱材质为Q390B，钢梁材质全为Q345B。构件形式如下：构件名称截面形状主要截面使用部位H型钢梁H 8004001622H 6004503001626 H 6003001220H 6004001622H 6003001626H 6004002501220H 5504002501216H 5004002001014H 400200812塔楼钢梁箱型梁B 9004502626B 8504502626B 8504502020B 6003002020B 6003001616塔楼钢梁圆管柱P 150060P 150050P 150040P 140030P 130030P 120030 P 110030塔楼钢柱4、机电概况:1)防雷接地系统南、北塔、裙楼及地库部分均按二类防雷要求施工。引下线、接闪器和主钢筋及钢结构可靠焊接，引下线和基础底盘钢筋焊接为一整体作为接地装置，并且在地下层四周外墙适当位置甩出镀锌扁钢，以备外接人工水平接地之用.2)电气系统 南、北塔、裙楼及地库部分电线导管、电缆导线和线槽敷设均执行建筑电气工程施工质量验收规范（GB50303202），使用镀锌电线管20,镀锌电线管25预埋，预埋管的弯曲半径大于管外径6倍，且无凹扁现象，管连接采用扣压式连接，接口牢固.3）套管预埋普通套管：用砂轮锯断管，应将管材放在砂轮锯卡钳上，对准画线卡牢，进行断管，断管后要将管口断面的铁膜、毛刺清除干净。根据所穿构筑物的厚度及管径尺寸确定套管规格、长度，下料后套管内刷防防锈漆一道。防水套管：将预制加工好的带防水翼环套管在浇注混凝土前按设计要求部位固定好，校对坐标、标高，平正合格后一次浇注，待管道安装完毕后把填料塞紧捣实。涉及套管预埋的有如下系统：消防系统a、消防喷淋系统预留预埋b、消火栓系统预留预埋给排水系统a、室内生活给、热水系统预留预埋b、室内污废水、雨水排水系统预留预埋c、雨水收集与利用系统预留预埋d、中水系统预留预埋e、消防给水系统和灭火设施预留预埋通风与空调系统a、空调水系统预留预埋b、空调风系统预留预埋c、通风系统预留预埋d、防排烟系统预留预埋二、管理体系:我公司领导及项目部非常重视对整个工程的质量控制，对质量管理进行周密的布置和安排.成立了以陈德富为项目经理的领导班子，编制了详细可行的施工方案，制定了行之有效的工程质量管理措施。三、施工情况梅溪湖国际广场二期公建工程南北塔及裙楼区域在2014年3月5日开始进行地下室结构施工，在2014年7月完成了全部地下室结构工程，目前南塔楼核心筒结构施工至42层,外框结构施工到35层，砌体施工至24层；北塔楼核心筒结构施工至36层，外框结构施工到30层砌体施工至23层;南塔裙楼结构封顶.项目部在开工前根据工程特点和质量目标编制了质量创优策划书，每周开展了在建项目质量检查工作 ，对检查中的不合格项制定了整改措施和方案。在施工中实施了“样板引路”制度,并严格执行了湖南省和长沙市质量管理要求，工程质量始终处于受控状态。四、材料质量的控制本工程所有原材料及半成品的试验均由湖南科创高新工程检测有限公司检验，所有材料进场后均坚持先送检合格后使用的制度,且取样时均有监理、建设单位代表现场见证，所有试验报告资料齐全，且没有不合格材料用于该工程。五、保证资料情况1、钢材该工程钢筋采用涟钢、湘钢、萍钢、冷钢共11 种规格，其中送检HRB400:8送检28组、10送检32组、12送检29组、14送检27组、16送检31组、18送检30组、20送检21组、22送检20组、25送检12组、28送检10组、32送检5组、HRB400E16抗震钢筋：送检4组、HRB400E18抗震钢筋：送检5组、HRB400E20抗震钢筋：送检6组、HRB400E25抗震钢筋：送检3组、HRB400E28抗震钢筋:送检4组、总送检267组.所有钢材均由监理工程师见证取样，送检合格，厂家材质证书及试验报告齐全.2、混凝土本工程砼采用三家混凝土公司（中建商品混凝土湖南有限公司、长沙中煌混凝土有限公司暮云分公司），每批次混凝土资料均齐全.3、混凝土试块该工程标养试块留置388组、同条件试块留置150组、拆模试块留置39组、抗渗试块留置46组,所有试块均由监理工程师现场见证取样，已达到龄期的试块均送检试压合格，检验报告齐全。4、钢筋连接该工程构件直径HRB1625直螺纹连接，总送检批次为：156批;其中16送检38批、18送检36批、20送检33批、22送检25批、25送检24批、均合格。5、钢结构1)该工程钢结构所用原材料采用宝钢、鞍钢、南阳汉冶、沙钢共18种规格，其中材质Q390GJC:板厚60mm送检8组；材质Q390GJC：板厚50mm送检10组；材质Q390GJC：板厚40mm送检9组；材质Q460GJC：板厚60mm送检8组；材质Q390B:板厚30mm送检32组；材质Q345B：板厚8mm送检5组、板厚10mm送检9组、板厚12mm送检19组、板厚14mm送检3组、板厚16mm送检15组、板厚20mm送检19组、板厚22mm送检13组、板厚25mm送检3组、板厚26mm送检13组、板厚30mm送检4组、板厚32mm送检1组。所有钢材均由监理工程师见证取样，送检合格,厂家材质证书及试验报告齐全.2)该工程钢结构焊接采用二氧化碳气体保护焊，焊接材料选用自贡大西洋焊丝制品有限公司生产的牌号为CHW-50C8焊丝，所有焊接材料送检合格，厂家材质证书及试验报告齐全。6、机电材料 1)金属平导管20送检6组；金属平导管25送检2组；所有金属平导管均由监理工程师见证取样，送检合格,厂家材质证书及试验报告齐全。 2）焊接钢管DN80送检4组；焊接钢管DN100送检2组;焊接钢管DN120送检2组；焊接钢管DN160送检2组；焊接钢管DN200送检4组;焊接钢管DN250送检4组;焊接钢管DN300送检4组；所有焊接钢管均由监理工程师见证取样，送检合格，厂家材质证书及试验报告齐全。 3）圆钢12；镀锌扁钢404;所有圆钢以及镀锌扁钢均由监理工程师见证取样，送检合格,厂家材质证书及试验报告齐全。 7、隐蔽工程验收资料所有钢筋工程隐蔽验收、安装工程隐蔽验收施工单位自检合格后,再申报建设和监理单位验收，由监理工程师验收合格并签发砼浇灌令后方才浇捣砼，所有钢筋隐蔽资料和安装隐蔽资料签证及时，手续齐全.六、管理资料情况1、图纸会审：资料已整理成册，签章手续齐全。2、施工组织设计:已由监理、建设单位审批,资料齐全。3、施工技术交底：各分部分项工程施工前均由施工员向各分项工程施工的班组长进行书面技术交底，并履行签字手续，施工技术交底资料齐全。4、钢结构深化设计：根据设计蓝图进一步深化设计，并报由设计、建设及监理单位审批，签字盖章，图纸齐全。5、主体结构分部工程：共检查了钢筋、模板、混凝土、现浇结构4项工程，其中南北塔钢筋各分为114个检验批、模板各分为92个检验批、现浇结构各46批、混凝土工程各91批，所有检验批经检查，质量均符合设计及规范要求.6、建筑设备安装工程：共检查了电线导管、电缆导管和线槽敷设、接地装置安装、套管预埋以及风管系统安装4个分项工程，前三项每个分项46个检验批进行检验，风管系统安装分项有17个检验批进行验收。所有检验批经检查,质量均符合设计及规范要求。七、实体检测情况已经委托湖南科创高新工程检测有限公司对南北塔及裙楼123层结构进行了实体检测，鉴定结果为合格。八、结论本工程南北塔及裙楼1-23层主体结构分部共4个子分部、建筑设备安装分部共4个子分部全部合格.我单位自评为合格。中建三局第一建设工程有限责任公司 梅溪湖国际广场二期公建工程 2015年8月03日
