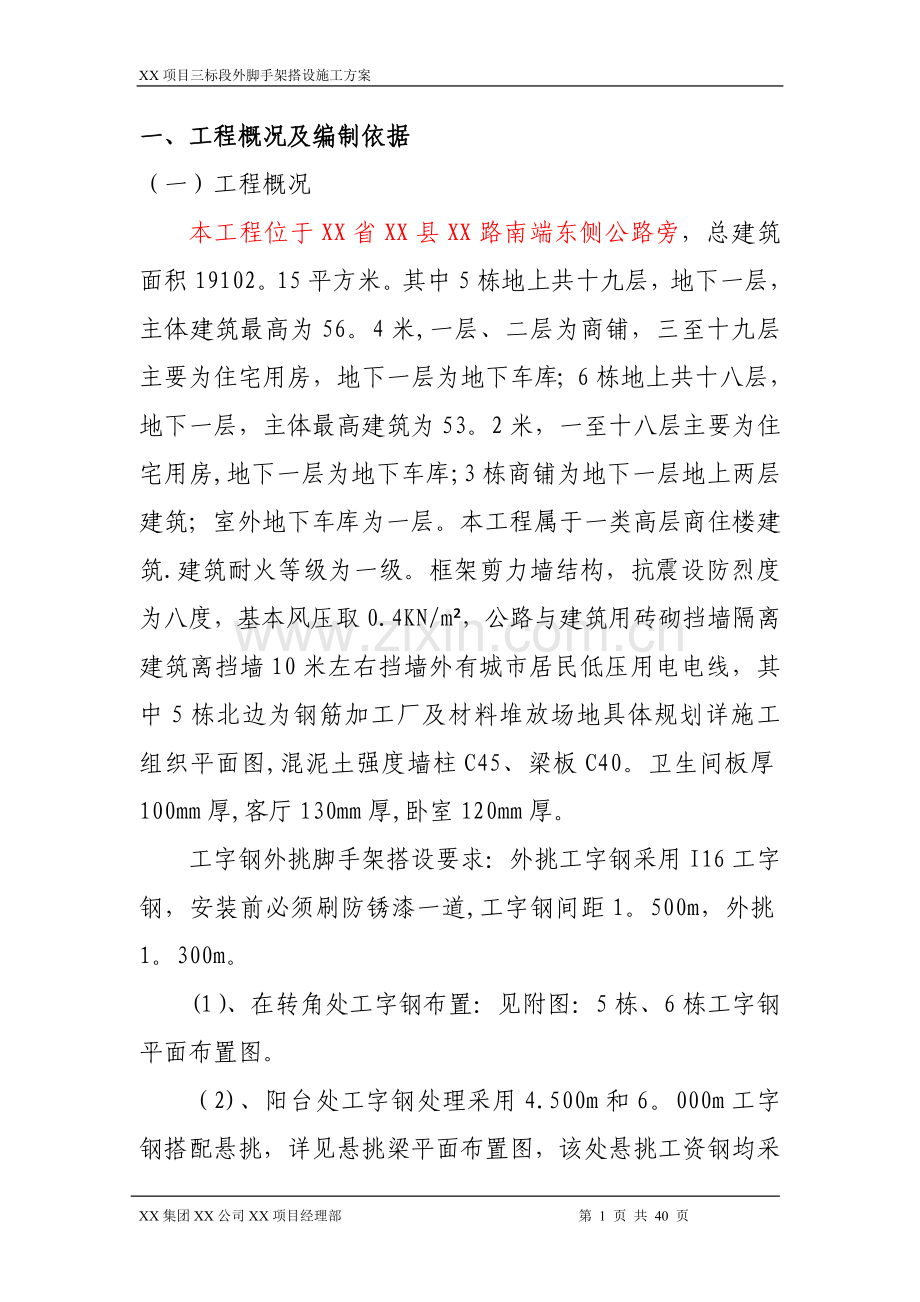

XX项目三标段外脚手架搭设施工方案一、工程概况及编制依据（一）工程概况本工程位于XX省XX县XX路南端东侧公路旁，总建筑面积19102。15平方米。其中5栋地上共十九层，地下一层，主体建筑最高为56。4米,一层、二层为商铺，三至十九层主要为住宅用房，地下一层为地下车库；6栋地上共十八层，地下一层，主体最高建筑为53。2米，一至十八层主要为住宅用房,地下一层为地下车库;3栋商铺为地下一层地上两层建筑；室外地下车库为一层。本工程属于一类高层商住楼建筑.建筑耐火等级为一级。框架剪力墙结构，抗震设防烈度为八度，基本风压取0.4KN/m，公路与建筑用砖砌挡墙隔离建筑离挡墙10米左右挡墙外有城市居民低压用电电线，其中5栋北边为钢筋加工厂及材料堆放场地具体规划详施工组织平面图,混泥土强度墙柱C45、梁板C40。卫生间板厚100mm厚,客厅130mm厚,卧室120mm厚。工字钢外挑脚手架搭设要求：外挑工字钢采用I16工字钢，安装前必须刷防锈漆一道,工字钢间距1。500m，外挑1。300m。(1）、在转角处工字钢布置：见附图：5栋、6栋工字钢平面布置图。（2)、阳台处工字钢处理采用4.500m和6。000m工字钢搭配悬挑，详见悬挑梁平面布置图，该处悬挑工资钢均采用直径为16mm双钢筋反拉.其中6栋416轴与A轴相交处阳台采用两根9。000m长I16工字钢横担于剪力墙上。(3)、楼梯及采光处采用两根3。000m长I16工字钢横担于两侧剪力墙上.该处悬挑工字钢均采用直径为16mm双钢筋反拉.（4）、悬挑工字钢均设直径为16mm反拉钢绳(上述特殊部位设置两根反拉钢绳），钢绳均采用花篮螺栓紧固.反拉钢绳锚固于建筑物的吊环采用16双吊环光圆钢筋预埋于现浇混凝土中，详见附图.（二）编制依据(1）XX工程建设项目三标段承建的5栋、6栋建筑单体、3栋商铺及室外地下室工程施工图纸.（2）建筑工程施工质量验收统一标准（GB503002001）(3）建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2011)（J842001）。（4）直缝电焊钢管(GB/T137932008）或低压流体输送用焊接钢管(GB/T3092008）（5）碳素结构钢（GB/T7002006）（6）钢管脚手架扣件（GB158312006)（7）建筑施工安全检查标准（JGJ59-2011）; (8）建筑施工高处作业安全技术规范（JGJ8091）；（9）施工现场临时用电安全技术规范（JGJ46-2005）;（10)新建花城警苑（一期）工程建设项目三标段施工组织设计；（11)危险性较大的分部分项工程安全管理办法建质2009【87】号。（12）施工组织设计二、悬挑脚手架搭设方案我标段外架搭设方案为5栋、6栋一层至六层为落地式外脚手架,脚手架高度为15m，3#商铺外脚手架为落地式外脚手架,脚手架高度为8。5m.5栋、6栋从第七层至第十三层为第一层悬挑外脚手架，悬挑高度为19。6m；第十四层至十九层为第二层悬挑外脚手架，悬挑高度为18。3m。（二）悬挑脚手架1、5栋、6栋搭设脚手架5栋、6栋脚手架拟从第7层、14层楼面分二次搭设悬挑脚手架。2、悬挑脚手架构造（1)悬挑脚手架搭设：规范要求48。33.6但实采用483.0钢管搭设，立杆横距为900mm，立杆纵距为1500mm，横杆步距为1700mm,连墙件按二步三跨设置竖向间距3400mm，水平间距4500mm。施工均布荷载为3。0KN/m2，铺二层脚手板，同时施工两层。（2）钢梁采用I16，其长度为4500mm,悬挑1300mm，楼板内留3200mm。工字钢固定采用16光圆钢筋锚固在现浇楼板中详见附图中“工字钢锚固示意图”.3、施工顺序与工艺流程搭设顺序随主体结构的施工顺序，每一施工区段内的脚手架搭设顺序由下至上,先外架后内架。4、建筑四大角采用斜挑方式穿墙处理具体做法详图5、工字钢通过阳台处用木块在阳台与梁板交接处垫高使工字钢与阳台有一定高差距离,具体做法详图（三）悬挑卸料平台1、5栋每层设两个卸料平台，从第二层开始设置，直至主体封顶型拆除搭设直至主体封顶。6栋从第二层开始设置，直至主体封。2、卸料平台搭设:平台水平钢梁（主梁）采用I18工字钢,悬挑长度4.500m,楼板内留1。500m，悬挑水平钢梁间距（平台宽度）2。00m。次梁采用16a号槽钢U口水平与工字钢主梁焊接,禁止横切面烧焊，次梁间距0。90m。吊环经计算采用16钢筋作为拉环钢筋,斜拉钢丝绳为直径16。0mm 的619+1钢丝绳一边上下各两道共四道。容许承载力均布荷载2。00kN/m2,最大堆放材料荷载10.00kN。详见附图(四）防雷防触电措施脚手架防雷措施采用直径不小于12mm的镀锌圆钢钢筋制成的避雷针，分设在房屋四角的脚手架立杆上,高度不小于1米，并将所有最上层的大横杆全部连通，形成避雷网络，使防雷接地电阻小于4欧姆；在施工期间遇有雷击或将有大雷雨时，脚手架上的施工人员应立即离开,禁止作业.三、施工计划(一）组织机构以生产经理为首、技术负责人、技术部门、工长、安全员、质量员组成的脚手架搭拆领导小组,生产经理和工长负责日常管理工作，技术负责人和技术部门负责技术工作、方案制定和修改，安全员、质量员、工长等负责脚手架工程搭拆日常管理工作并会同监理、业主分阶段对脚手架的验收。（二）根据工程的总体施工进度计划和现场施工流水段的划分以及目前实际施工进度，在施工至楼层标高15米时,在楼板位置开始埋设钢筋锚环，待砼强度达到50后，即可安装工字钢,搭设悬挑脚手架的施工时间随楼层进度进行,即每层搭设时间为6至7天。（三）主要周转料具需用计划主要周转料具需用计划（供参考）名称及规格用途总需用量备注6m长管水平杆、立杆5000根租赁3m长管调整节头位置500根租赁1.2m短管横向水平杆4200根租赁2。5m短管连墙杆800根租赁1.5m短管连墙件800根租赁对接扣件2500个租赁旋转扣件2500个租赁直角扣件8000个租赁脚手板4000mm250mm50mm1700块租赁安全网6m1.8m1100张购买四、脚手架工程施工要点（一）脚手架材质要求1、工字钢采用国标3号钢，钢管采用国标3号钢和技术要求,外径为48.3mm，壁厚不小于3.6mm,但实际考虑外径为48mm,壁厚3。0mm的钢管，但必须涂有防锈漆，有严重锈蚀、弯曲、压扁或有裂缝的钢管严禁使用.2、扣件要有出厂合格证，有脆裂、变形、滑丝的扣件禁止使用，扣件表面应进行防锈处理，扣件活动部位应能灵活转动,扣件扭矩应达到65N。m时扣件仍完好。当扣件夹紧钢管时，开口处的最小距离不应小于5mm。3、密目式安全网应紧随架体搭设高度满挂,密目式安全网的目数为在网上任意一处10cm10cm100cm2的面积上大于2000目.使用的密目式安全网须是建设部认证产品。4、所有材料未经报审检验合格的均不得用于本脚手架工程中。5、拉结钢绳采用16钢丝绳.(二）搭设构造措施和工艺一、悬挑脚手架搭设的施工工艺为：测量放线确定型钢预埋点预埋型钢锚固钢筋布置型钢并上下、左右固定立杆横向扫地杆大横杆小横杆搭设剪刀撑设连墙件铺脚手板扎防护栏杆挂安全网架体检查验收。二、搭设构造措施1、立杆垂直度偏差不得大于架高的1/200，并同时控制其绝对偏差值不大于100mm。每根立杆底部均应设置垫板.立杆接头除在顶层可采用搭接外,其余各层各步接头必须采用对接扣件，对接、搭接应符合以下要求：立杆上的对接扣件间交错布置；两相邻立杆接头不应设在同步内,同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm；各接头中心距节点的距离不宜大于步距的1/3；立杆采用对接扣件对接,立杆顶端高出建筑物上皮1500mm。2、大横杆设在立杆内侧，长度不小于三跨,采用直角扣件与立杆扣紧,直角扣件不得朝上.大横杆采用对接扣件连接对接应符合对接接头应交错布置，两根相邻大横杆的接头不宜设在同步、同跨内;不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心距最近主节点的距离不宜大于纵距的1/3；大横杆对接扣件开口应朝架子内侧，螺栓向上，避免开口向上，以防雨水进入，导致扣件锈蚀、锈腐后强度减弱的要求。同一根大横杆的两端高差不得超过20mm，同跨内两根大横杆高差不得超过10mm.3、小横杆每一主节点处必须设置一小横杆，用直角扣件扣接并严禁拆除。主节点处两个直角扣件的中心距不应大于150mm，靠墙一侧的外伸长度不大于200mm,外架立面外伸长度以100mm为宜。作业层上非主节点处的小横杆宜根据支撑脚手板的需要等间距设置，最大间距不应大于立杆纵距的1/2，可按600mm设置。小横杆两端均应用直角扣件固定在大横杆上.4、扫地杆脚手架底部设置纵、横向扫地杆，纵向扫地杆应用直角扣件固定在立杆距工字钢不大于200mm部位上,横向扫地杆用直角扣件固定在紧靠纵向扫地杆下方的立杆上。5、连墙件架子与建筑物结构连墙杆件设置按水平间距不大于4。5m，竖向间距为2。8m，且层层设拉结点.如附图所示。6、剪刀撑双排脚手架应设置剪刀撑与横向支撑。每道剪刀撑宽度不应小于4跨，且不小于6m，斜杆与地面夹角4560之间.并在外侧立面的两端、转角个设置一边剪刀撑，并由底至顶连续设置,根据户型结构采用满撑。7、脚手板脚手架设作业层,满铺木脚手板。脚手板平铺,应铺满铺稳,拐角要交圈，不得有超过150mm的探头板.脚手板应设置在三根小横杆上，当脚手板长度小于2m时可用两根小横杆支撑,且脚手板两端应与其可靠固定，严防倾翻。脚手板对接平铺时,接头处必须设置两根小横杆，脚手板外伸长度应取130150mm,两块脚手板外伸长度的和不大于300mm；脚手板搭接铺设时，接头处必须支在小横杆上,搭接长度大于200mm，其伸出小横杆的长度不小于100mm。脚手板在下列部位给予固定:脚手板的两端和拐角处；板长方向间隔1520m；坡道和平台的两端；其他可能发生滑动和翘起的部位。栏杆上立挂密目阻燃安全网，网的下口与建筑物挂搭封严.脚手板要求隔层设置.8、钢梁构造(1）挑架施工时必须待主体砼强度达到75以上时方可张紧钢丝绳承受外架荷载。（2)钢挑梁长4.500m、6。000m，悬挑1.300m，悬挑超过1.3m的工字钢梁均采用直径为16mm双钢绳反拉,主要采用挑梁长4。5m，悬挑1。300m，楼板预留3.200m,钢梁位置预留部位预埋三道16锚固拉结筋(前一后二)，并用楔子楔紧，焊牢。（3）工字钢间距为立杆纵距即1500mm.（4）为防止架体滑移，在悬挑钢梁上的立杆位置焊接25钢筋头长150mm予以固定。(三）、架子搭设质量要求（1）不得采用有严重锈蚀、弯、压扁或折裂的钢管；新扣件必须有生产许可证、测试报告和产品质量合格证；有裂纹、变形的扣件不得使用，出现滑丝搭接螺栓必须更换；钢管、新旧扣件均应进行防锈处理。（2）立杆垂直度允许高差：100mm。（3）纵向水平杆水平允许高差：一根杆的两端为20mm；同跨内两根杆为10mm。（4）步距允许偏差：20mm.（5）立杆纵距允许偏差：50mm。(6）立杆横距允许偏差：20mm。（7）两个相隔对接扣件的高差应大于500mm;立杆上的对接扣件至主节点的距离不大于步距的1/3；纵向水平杆上的对接扣件至主节点的距离不大于立杆纵距的1/3。(9）扣件螺栓的拧紧力矩：4065KNm。(10)剪刀撑斜杆与地面的倾角4560。（11)脚手板外伸长度,对接和搭接应符合有关要求.（四）、脚手架拆除顺序和方法脚手架拆除必须先报审，经同意后才能拆除。先拆除架体,后拆塔吊，并由塔吊配合拆除架体。(1）拆除前应清理脚手架上的材料、工具和杂物，注意拆除时先搭的后拆，后搭的先拆。先从钢管脚手架顶端拆起。(2）拆除时,周围设置护栏或警戒标志，设专人指挥，严禁非作业人员入内，拆除顺序由上至下,先搭后拆，后搭先拆的原则，先拆栏杆、脚手板、剪刀撑、斜撑，后拆小横杆、大横杆、立杆,先按一步一清的原则一次进行，严禁上下同时作业。（3）脚手架的拆除应从一端走向另一端、自上而下逐层地进行；（4)同一层的构配件和加固件应按先上后下、先外后里的顺序进行，最后拆除连墙件;(5)拆除整个过程中，脚手架的自由悬臂高度不得超过两步,当必须超过两步时，必须加设临时拉结；（6）连墙杆、通长水平杆和剪刀撑等必须在脚手架拆卸到相关部位时方可拆除；(7)工人必须站在临时设置的脚手板上进行拆除作业，并按规定使用安全防护用品；（8）拆除工作中，严禁使用榔头等硬物击打、撬挖,拆下得连接棒应放入袋内，锁臂应先传递至地面，并放入室内保存;（9）拆除连接部位时，应先将锁座上的锁板与卡钩上的锁片旋转至开启位置，然后开始拆除，不得硬拉,严禁敲打;（10)拆下的钢管、配件，应成捆用机械调运传送至地面，防止碰撞，严禁抛掷。长料下吊必须采用塔吊进行运输。（六）脚手架的检查与验收（由专职质检员负责检查和验收）脚手架应在下列阶段进行交底验收：1、作业层上施加荷载前；2、每搭设完6-8m高度后；3、达到设计高度后;4、遇有六级大风与大雨后；5、停用超过一个月。对脚手架还应定期检查下列项目:1、杆件的设置和连接，连墙件、支撑、门洞支架等的构造是否合符要求；2、扣件螺栓是否松动;3、检查立杆的沉降与垂直度的偏差是否合符要求；4、安全防护措施是否符合要求；5、是否超载。五、安全技术措施（一）组织保证措施为保证脚手架搭设施工过程及拆除期间的安全，项目部成立了以项目经理为组长，以责任工长,技术负责人为副组长，以专职安全员、质量、技术、工长、材料为组员的安全领导小组.领导小组成员名单如下:组长：赵XX副组长：吴XX组员：李XX、XXX、XXX(二)技术保证措施1、在进行搭设脚手架时，纵向水平杆宜设置在立杆内侧,其长度不应小于三跨.2、悬挑脚手架底必须设置纵、横向扫地杆.纵向扫地杆应采用直角扣件，且固定在距底座上皮不大于200mm处的立杆上。3、横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。4、作业层脚手板应铺满、铺稳，离开墙面120150mm。5、立杆接长除顶层顶步外，其余各层各步接头必须采用对接扣件连接.6、立杆顶端应高出女儿墙上皮1.5m。7、连墙件的布置应从底层第一步纵向水平杆处开始布置,且应呈水平设置，当设置有困难或不能水平设置时，应与脚手架连接的一端下斜连接，不得采用上斜连接。8、连墙件必须采用可承受拉力和压力的构造,且采用刚性连墙件与建筑可靠连接。（三）安全保证措施1、在搭设脚手架时由专职安全员对全部架子工进行技术交底2、在搭设脚手架时，应在作业区划出禁区，设置围栏,禁止行人、闲人通行和闯入.3、高处作业人员上岗前，现场安全人员和工长应进行专门的安全技术交底工作，接受教育的人员应进行签字.4、外架应挂设合格的密目安全网封闭，操作层必须满铺架板并绑扎牢固，紧靠操作层下面必须设水平兜网。搭拆脚手架时，除应有针对性的书面安全交底外,还必须有专人监护.5、重点部位和危险点源的部位应严格执行安全管理专业人员的旁站监督制度。6、各类脚手架及垂直运输设备的搭设、安装完毕后,未经验收禁止使用.在进行高处作业前,项目责任工长应组织安全员、工长对各类垂直运输机械、脚手架、卸料平台、模板工程和楼层洞口、建筑物的临边等部位的安全设施进行检查验收，验收合格后才能使用。使用过程中应随时随地进行监控，发现问题及时处理，保证安全。7、高空作业所需的料具、设备等,必须根据施工进度随用随动，禁止堆积.凡在悬挑结构处，不得堆放料具和杂物.8、高空作业的料具堆放平稳，工具应随时放入工具袋内,严禁乱堆乱放，在高处作业时严禁抛扔材料、工具、物件.9、随工程施工进度,及时完善各项安全防护设施,包括各类竖井、安全门栏必须设置警示标志牌，安全管理人员加强安全防护设施巡查，发现隐患及时落实解决。10、脚手架的操作人员必须佩戴安全帽、系安全带、穿防滑鞋.11、加强安全自我保护意识和教育，强化管理。加强安全防护用品的质量抽查、监管和安全防护用品的使用管理.12、安全防护设施做到定型化、工具化等。具体做法按相关的规定执行。13、在雷雨季节施工时遇雷雨天气，应将施工操作人员立即撤离架体防止雷击.（四)、安全应急预案一、应急救援预案为确保脚手架在搭设、使用过程中发生高处坠落事故后，能迅速有效地开展抢救工作，最大限度地降低人员的生命安全，特制定应急准备与响应预案.1、应急救援机构项目部成立应急救援领导小组，对有可能发生的事故能够快速反应、救援.组 长：赵XX电话：副组长:唐XX 电话：组 员：沈XX(电话：）李XX（电话：)2、应急救援职责1）负责制定事故预防工作相关部门人员的应急救援工作职责。2）负责突发事故的预防措施和各类应急救援实施的准备工作，统一对人员，材料物资等资源的调配.3)进行有针对性的应急救援应变演习，有计划区分任务，明确责任。4)当发生紧急情况时,立即报告公司相关主管部门并及时采取救援工作，尽快控制险情蔓延，必要时，报告当地部门，取得政府部门的帮助。3、应急救援工作程序1）当事故发生时，小组成员必须立即向组长汇报,由组长立即上报公司,必要时，汇报当地有关部门，以取得政府部门的帮助。2）由应急救援小组组织项目部全体员工投入事故应急救援抢险工作中，尽快控制险情蔓延，并配合、协助事故的处理调查工作。3）事故发生时，组长不在现场时，由在现场其他组员作为临时负责人指挥安排。4）事故发生时,应急救援小组立即组织营救受害人员，组织撤离或者采取其他措施保护危害区域内的其他人员，抢救受害人是应急救援的首要任务，在应急救援行动中，快速、有序、有效地实施现场急救与安全转送伤员降低伤亡率，减少事故的损失。救援车辆:（车牌），司机:XX5）事故发生后，迅速控制危险源，对事故造成的危害进行监测、测定事故危害区域、危害性质及危害程度。做好现场清洁,消除危害后果.查清事故原因，查明人员伤亡情况，协助上级部门对事故调查6）项目部指定专人负责事故的收集、统计、审核和上报工作，并严格遵守事故报告的真实性和时效性.7）立即向当地医疗卫生（120）、公安部门（110）电话报告。8)项目应急领导小组接到电话报告后，必须在第一时间赶赴现场，了解和掌握事故情况,开展抢救和维护现场秩序，保护事故现场。4、应急救援装备应急救援装备包括值班电话、报警电话、无线对讲机、灭火器材、应急药箱、担架、抽水机及切割机等。5、善后处理当事人送入医院接受抢救以后，指挥部指令善后处理人员到达事故现场：1。做好与当事人家属的接洽善后处理工作。2.按职能归口做好与当地有关部门的沟通、汇报工作。（五）、悬挑脚手架的监测监控措施为保证脚手架搭设过程中的施工安全,必须加强施工过程中的监测监控措施。根据架体特点,在架体四周、中部每隔10m设架体监控点，防止架体垂直、水平产生位移。1、沉降变形监测:在建筑物四周场地内设定水准控制点,在架体的搭设过程中和搭设完成以后,在钢管立杆距基准点标高一米处用红油漆画出水平标高控制线,采用水准仪对架体的沉降变形进行监测，沉降预警值为10mm.2、水平位移监测:埋设工字钢位置处的框梁与立杆的间距与悬挑脚手架搭设完成后框架梁与立杆的间距,作为水平位移监测的控制线。监测时采用吊线坠的方法测量框架梁与立杆间距控制线的偏移,偏移预警值为100mm. 3、监测数据比较:在高支架搭设完毕后未有施工荷载时进行第一次水平位移、沉降变形测量,该数据为基准数据.模板钢筋施工过程中、施工完毕后砼浇筑前、砼浇筑过程中分别对监控点进行水平位移、沉降变形测量，对比基准数据，看有无水平位移、沉降变形。监测数据进行整理并形成监控记录.施工过程中派专人进行监控测量及架体观察,发现问题,立即停止施工，撤离人员,在确保安全的前提下，采取加固措施，处理完毕后方可继续施工。（六)、脚手架的维护和检查（1）项目部成立检查维护小组，组织机构如下:组长：高XX组员：李XX、周XX、李XX（2）检查重点为连墙件及锚固端，发现问题及时报告组长,进行处理，有重大隐患,及时停止脚手架上作业。（3）现场施工管理人员监督脚手架堆载。(七）、环保及文明施工措施1 、进入施工现场的人员必须戴好安全帽，高空作业系好安全带，穿好防滑鞋等，现场严禁吸烟。2、在室内上下作业利用结构楼梯做通道，并做好安全防护措施。3 、严禁酗酒人员上架作业，施工操作时要求精力集中、禁止开玩笑和打闹。4、 脚手架搭设人员必须是经考核合格的专业架子工，上岗人员定期体检，体检合格者方可发上岗证，凡患有高血压、贫血病、心脏病及其他不适于高空作业者，一律不得上脚手架操作.5、 护身栏、脚手板、挡脚板、密目安全网等影响作业班组支模时，如需拆改时，应由架子工来完成，任何人不得任意拆改。6、 脚手架验收合格后任何人不得擅自拆改，如需做局部拆改时，须经技术部门同意后由架子工操作。7、不准利用脚手架吊运重物；作业人员不准攀登架子上下作业面;不准推车在架子上跑动;塔吊起吊物体时不能碰撞和拖动脚手架。8、 不得将模板支撑、缆风绳、泵送混凝土及砂浆的输送管等固定在脚手架上，严禁任意悬挂起重设备。9、 在架子上的作业人员不得随意拆动脚手架的所有拉结点和脚手板，以及扣件绑扎扣等所有架子部件。10、 脚手架使用时间较长，因此在使用过程中需要进行检查，发现型钢、杆件变形严重、防护不全、拉结松动等问题要及时解决.11、 要保证脚手架体的整体性。12、 施工人员严禁凌空投掷杆件、物料、扣件及其他物品和绳索不得乱。13、 使用的工具要放在工具袋内,防止掉落伤人；登高要穿防滑鞋,袖口及裤口要扎紧。14、 脚手架堆放场地做到整洁、摆放合理、专人保管,并建立严格领、退料手续.15、 五级以上大风、大雪、大雾、大雨天气停止脚手架作业。六、劳动力计划施工过程中，项目经理部及责任工长应全盘考虑，实施动态管理，减少盲目性，避免造成劳动力窝工或人员不够的现象。为此在脚手架人员的搭设与管理人员方面应做到：1、项目部设置专职安全员1名，安全协管员1名，每天对安全部位进行巡查，发现安全隐患及时整改,特别是对重要危险点源的部位应加强巡查。2、脚手架的操作员必须持证上岗，上岗人员应定期进行体检，合格者方可持证上岗。3、脚手架的操作人员根据施工现场的具体情况进行合理配置，在主体施工阶段不能少于14人/天。专职安全员、特种作业人员名册序号姓 名性别 职务 工种文化程度进场日期 退场日期发证单位上岗证或操作证号领证日期复审日期1专职安全员2电工3电工4电工5电焊工6电焊工7电焊工8架子工9架子工10架子工11架子工12架子工13架子工14起重机安拆工15塔吊司机16塔吊司机17起重信号司索工六、钢管脚手架计算书(见附件）钢管脚手架的计算参照建筑施工扣件式钢管脚手架安全技术规范（JGJ1302011)、 钢结构设计规范(GB500172003）、冷弯薄壁型钢结构技术规范（GB50018-2002)、 建筑结构荷载规范（2006年版)（GB 50009-2001)等编制。(一)、参数信息： 1。脚手架参数 计算的脚手架为双排脚手架， 横杆与立杆采用单扣件方式连接，搭设高度为19。60米,立杆采用单立管。 搭设尺寸为:立杆的纵距1。50米,立杆的横距0。90米，立杆的步距1。70米. 内排架距离墙长度为0。20米. 横向杆计算外伸长度为0.20米。小横杆在上,搭接在大横杆上的小横杆根数为1根。 采用的钢管类型为483.0。 连墙件采用2步3跨,竖向间距3.40米，水平间距4。50米，采用扣件连接。2。荷载参数 脚手板自重标准值0。35kN/m2, 栏杆、挡脚板自重为0.17kN/m2,安全设施及安全网、挡风板自重为0。010kN/m2， 同时施工2层，第一层施工均布荷载为2。0kN/m2，其它层施工均布荷载为1.0kN/m2,脚手板共铺设2层. 脚手架用途：装修脚手架。 悬挑水平钢梁采用16号工字钢，其中建筑物外悬挑段长度1。30米，建筑物内锚固段长度1。70米. 悬挑水平钢梁采用拉杆与建筑物拉结,最外面支点距离建筑物1。20m。拉杆采用钢丝绳.钢丝绳作为保护措施不参与悬挑梁的计算。(二)、小横杆的计算： 小横杆按照简支梁进行强度和挠度计算，小横杆在大横杆的上面。 按照小横杆上面的脚手板和活荷载作为均布荷载计算小横杆的最大弯矩和变形。 考虑活荷载在横向水平杆上的最不利布置（验算弯曲正应力和挠度不计入悬挑荷载）。 1。作用小横杆线荷载 （1）作用小横杆线荷载标准值 qk=（2。00+0。35)1.50/2=1。76kN/m (2）作用小横杆线荷载设计值 q=(1。42.00+1。20。35）1。50/2=2。415kN/m 小横杆计算简图 2.抗弯强度计算 最大弯矩考虑为简支梁均布荷载作用下的弯矩Mmax=qlb2/8=2。4150.902/8=0。245kN。m=Mmax/W=0。245106/4490。0=54。46N/mm2小横杆的计算强度小于205.0N/mm2，满足要求! 3.挠度计算 最大挠度考虑为简支梁均布荷载作用下的挠度V=5qklb4/384EI=5。01。76900.04/（3842.06 10510.78104)=0。68mm小横杆的最大挠度小于900.0/150与10mm，满足要求!（三）、大横杆的计算： 大横杆按照三跨连续梁进行强度和挠度计算，小横杆在大横杆的上面. 用小横杆支座的最大反力计算值，考虑活荷载在大横杆的不利布置，计算大横杆的最大弯矩和变形.(需要考虑悬挑荷载） 1.由横向水平杆传给纵向水平杆的集中力 （1)由横向水平杆传给纵向水平杆的集中力标准值Fk=0.5qklb(1+a1/lb)2=0.51.760。90(1+0.20/0。90）2=1。18kN（2)由横向水平杆传给纵向水平杆的集中力设计值F=0。5qlb（1+a1/lb）2=0.52。4150。90(1+0.20/0。90）2=1。62kN 大横杆计算荷载简图 2。抗弯强度 最大弯矩考虑为小横杆荷载的计算值最不利分配的弯矩M=0。175Fla=0.1751。621.50=0.4253kN.m=M/W=0。4253106/4490。0=94。71N/mm2大横杆的计算强度小于205.0N/mm2,满足要求! 3。挠度计算 最大挠度考虑为小横杆荷载的标准值最不利分配的挠度V=1。146Fkla3/100EI=1.1461。181031500.003/（1002。06010510。78104)=2。1mm大横杆的最大挠度小于1500.0/150与10mm,满足要求！（四）、扣件抗滑力的计算: 按规范表5。1。7,直角、旋转单扣件承载力取值为8。00kN, 按照扣件抗滑承载力系数0.80 该工程实际的旋转单扣件承载力取值为6。40kN 。 纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照下式计算（规范5.2.5）: R Rc 其中 Rc - 扣件抗滑承载力设计值，取6.40kN . R - 纵向或横向水平杆传给立杆的竖向作用力设计值； 纵向水平杆通过扣件传给立杆的竖向设计值： R=2。150F=2。1501。62=3.5kN单扣件抗滑承载力的设计计算R = 6。40满足要求！（五）、脚手架荷载标准值: 作用于脚手架的荷载包括静荷载、活荷载和风荷载. 静荷载标准值包括以下内容: （1)脚手架自重标准值产生的轴向力 每米立杆承受的结构自重标准值（kN/m）gk:查规范本例为0。1160 NG1=Hgk=30.000。1160=3.480kN （2)脚手板自重标准值产生的轴向力 脚手板的自重标准值（kN/m2）：本例采用木脚手板，标准值为0。35 NG2 = 0。35021。500（0.900+0。200)/2=0.577kN （3）栏杆与挡脚手板自重标准值产生的轴向力 栏杆与挡脚手板自重标准值（kN/m）:本例采用栏杆、木脚手板标挡板，准值为0。17 NG3 = 0。1701。5002/2=0。255kN (4）吊挂的安全设施及安全网、挡风板自重标准值产生的轴向力 吊挂的安全设施荷载，包括安全网和挡风板自重标准值（kN/m2):0。010 NG4 = 0.0101。50030。000=0.450kN 经计算得到,静荷载标准值 构配件自重:NG2K=NG2+NG3+NG4 = 1。282kN. 钢管结构自重与构配件自重：NG = NG1+ NG2k = 4。762kN。 (5）施工荷载标准值产生的轴向力 施工均布荷载标准值（kN/m2)： NQ = （2。000+1.000（2- 1）1。500(0。900+0。200）/2=2.48kN （6)风荷载标准值产生的轴向力 风荷载标准值： 其中 W0 - 基本风压（kN/m2）,按照建筑结构荷载规范的规定采用:W0 = 0.200 Uz - 风荷载高度变化系数，按照建筑结构荷载规范(GB500092001）的规定采用: 脚手架底部 Uz = 1。000, Us - 风荷载体型系数：Us = 0。8000 经计算得到,脚手架底部风荷载标准值 Wk = 1。0000。80000。200 = 0。160kN/m2。考虑风荷载时，立杆的轴向压力设计值 N = 1.2NG + 0。91.4NQ = 8。839kN不考虑风荷载时，立杆的轴向压力设计值 N = 1.2NG + 1。4NQ = 9.186kN风荷载设计值产生的立杆段弯矩 MW MW = 0。91。4Wklah2/10 其中 Wk 风荷载基本风压标准值（kN/m2)； la 立杆的纵距 （m); h - 立杆的步距 （m）。 经计算得， 底部立杆段弯矩 Mw=0.91。40.1601.501。702/10 = 0。087kN。m（六）、立杆的稳定性计算： 卸荷吊点按照构造考虑，不进行计算. 1.不考虑风荷载时，立杆的稳定性计算 其中 N 立杆的轴心压力设计值，N=9。186kN； i - 计算立杆的截面回转半径,i=1.60cm；- 计算长度系数,由脚手架的基本参数确定，=1.50； h 立杆步距,h=1。70；- 计算长细比， 由k=1时, =kh/i=159；= = 210， 满足要求！ k 计算长度附加系数，取1.155； l0 计算长度 (m），由公式 l0 = kh确定,l0=2。95m；- 轴心受压立杆的稳定系数, 由k=1。155时， =kh/i=184的结果查表得到0。212； A 立杆净截面面积，A=4.24cm2； W 立杆净截面模量(抵抗矩）,W=4。49cm3; f 钢管立杆抗压强度设计值,f = 205。00N/mm2; 钢管立杆受压强度计算值 （N/mm2)； 经计算得到 = 9186。000/（0。212424.000）=102。19N/mm2不考虑风荷载时，立杆的稳定性计算 f，满足要求！ 2。考虑风荷载时,立杆的稳定性计算 其中 N - 立杆的轴心压力设计值，N=8.839kN； i - 计算立杆的截面回转半径，i=1。60cm； 计算长度系数，由脚手架的基本参数确定,=1.50; h - 立杆步距，h=1。70；- 计算长细比, 由k=1时, =kh/i=159；= = 210， 满足要求！ k - 计算长度附加系数，取1。155; l0 - 计算长度 （m），由公式 l0 = kh确定,l0=2.95m；- 轴心受压立杆的稳定系数， 由k=1。155时， =kh/i=184的结果查表得到0.212; A 立杆净截面面积，A=4。24cm2； W - 立杆净截面模量（抵抗矩）,W=4。49cm3; f 钢管立杆抗压强度设
