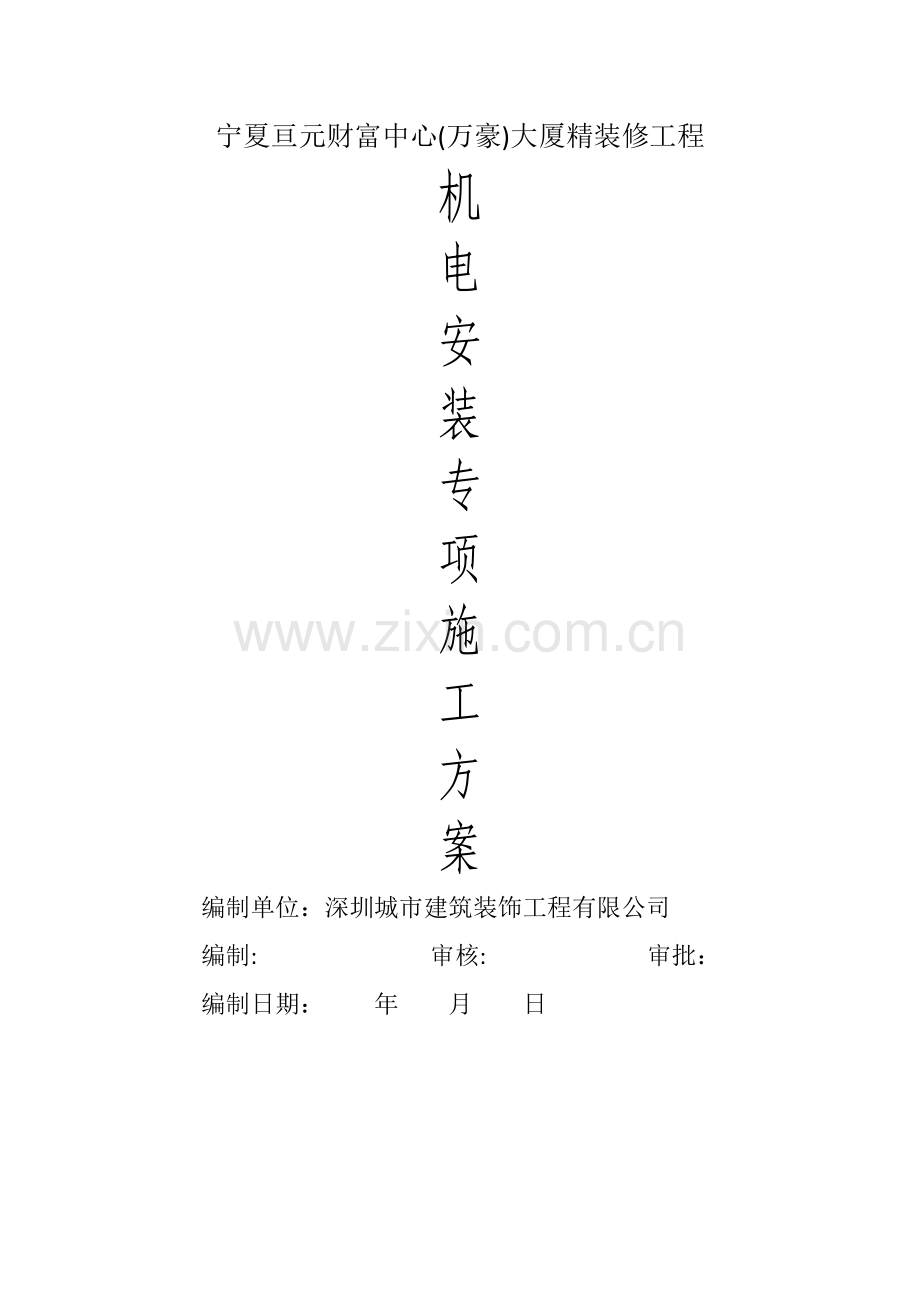

机电安装专项施工方案.doc

宁夏亘元财富中心(万豪)大厦精装修工程
机
电
安
装
专
项
施
工
方
案
编制单位：深圳城市建筑装饰工程有限公司
编制: 审核: 审批：
编制日期： 年 月 日

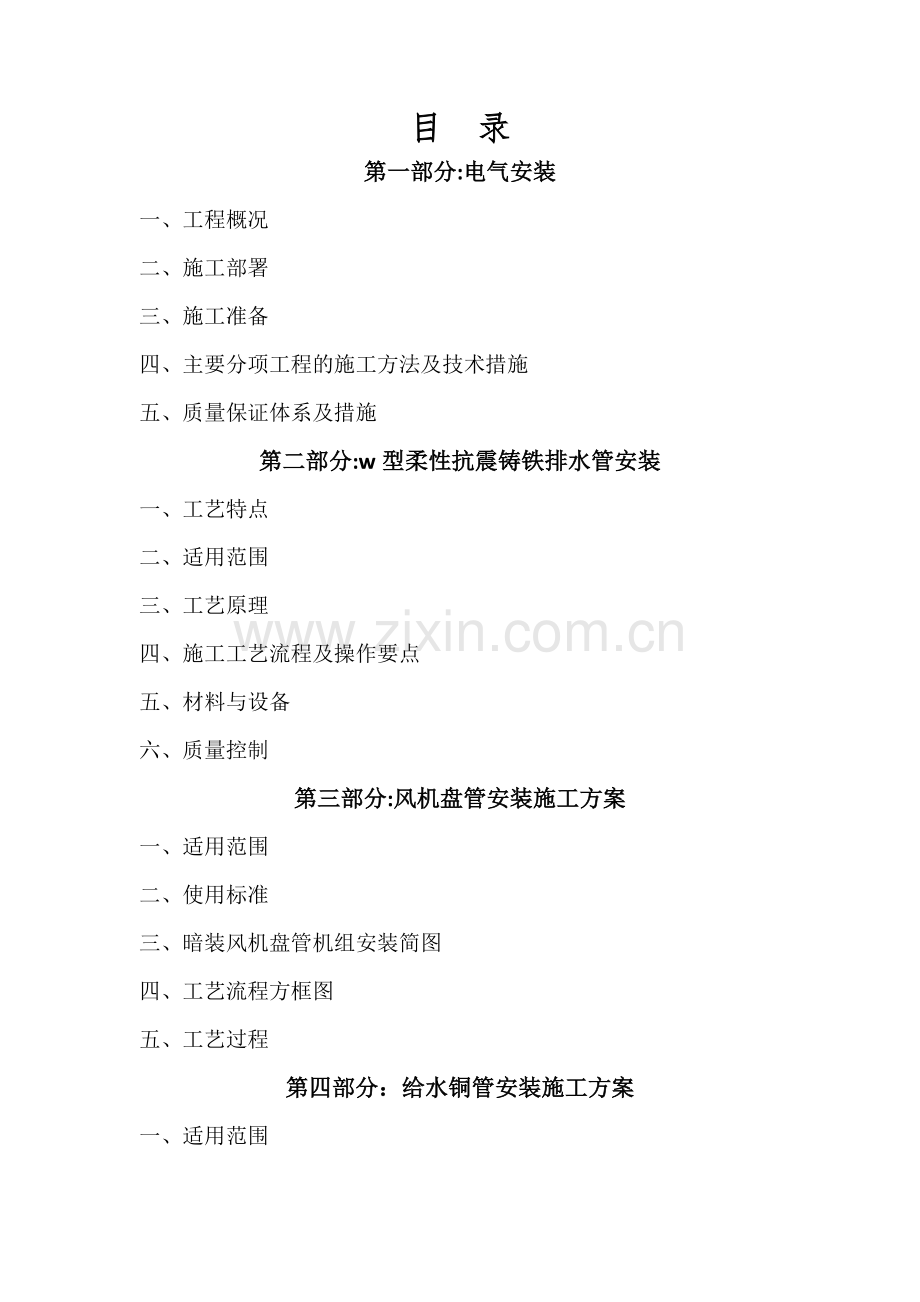

目 录
第一部分:电气安装
一、 工程概况
二、 施工部署
三、 施工准备
四、 主要分项工程的施工方法及技术措施
五、 质量保证体系及措施
第二部分:w型柔性抗震铸铁排水管安装
一、工艺特点
二、适用范围
三、工艺原理
四、施工工艺流程及操作要点
五、材料与设备
六、质量控制
第三部分:
风机盘管安装施工方案
一、适用范围
二、使用标准
三、暗装风机盘管机组安装简图
四、工艺流程方框图
五、工艺过程
第四部分：给水铜管安装施工方案
一、适用范围
二、工艺流程及操作方法
三、材料
四、机具设备
五、质量要求

第一部分：电气安装
一：电气工程概况：
工程内容：
电力照明系统；
1）本工程照明以节能型灯具为主，所有房间的灯具布置和选型以建筑装饰专业图为准。照明;插座分别由不同的支路供电,照明为单相三线，所有照明出线需增加一根PE线，图中未注明的导线根数为三根，插座为单相三线，所有插座回路均设漏电断路器,保护动作时间:30mA为0.1秒。
2)客房配电箱均为暗装底边距地1。8米，照明开关；插座均暗装,应急开关应带电源指示(关灯时指示灯亮），除注明外插座均为国际通用型插座.
二、施工部署
（一)主要项目施工程序：
1. 装修阶段，电气工程施工顺序如下图：
安装隔墙
→
隔墙内配管，稳盒、箱
→
吊顶龙骨

→
吊顶内配管
→
穿线、绝缘摇测
→
接线
→
入户电缆敷设
→
安装配电箱
→
安装灯具、开关、插座

→
系统调试、试运行
→
竣工验收

（二）流水段的划分及施工进度计划:
施工时根据装饰工程进度及时调整和改变计划内容，以便于符合工艺及质量要求,调整计划应经工程指挥批准，并报甲方及监理公司.
三、施工准备
（一)技术准备：
1.1电气技术人员首先要明确合同签订的施工项目及配合项目，然后进行细致的施工图纸会审,将本专业与其他各专业有交叉施工的部位作为重点进行审图。
1。2提前确定施工程序和施工方法,如发现重大问题作好记录，及时与建设单位和设计单位商量解决，并根据施工图和施工合同,编制更具有针对性和可操
作性的施工方案和技术交底。关键部位和特殊做法要绘出大样图,在施工前对施工全过程做到心中有数。
（二)设备及材料准备：
设计交底后及时做出施工预算，提出详尽的材料设备订货及进场计划.大批量设备材料如管材、电线电缆、灯具等根据施工进度、现场库房容量情况分期分批进场。
四、主要分项工程的施工方法及技术措施 (一)配管工程:工艺流程：
吊顶管路敷设：

预制加工
→
固定点及盒箱位置测定
→
支架和吊架安装

→
箱、盒固定
→
地线连接

1.1本工程所用钢管为热镀锌钢管和热镀锌JDG钢管,材料进场后通过目测、尺量进行检验。其材质要求壁厚均匀,管内无毛剌、劈裂、凹扁等现象,防腐完整，并有产品的出厂合格证和质量证明书.
1。2铁制开关盒、灯头盒、接线盒符合标准要求，规格与装置件配套，不使用的管孔敲落板应完整,镀锌完整、无脱落；紧固件镀锌完整、无脱落。
1。3进入配电箱电线管要排列整齐，管口进配电箱不大于0。5CM.
1。4线管弯曲处不许有折皱、凹陷和裂缝，弯扁程度不大于管外径的10％
1。5电线管的弯曲半径应符合下列规定：
线路暗配时:弯曲半径不小于管外径的6倍；埋设于地下隔墙内的电线管,其弯曲半径不小于管外径的6倍.
1。6遇下列情况之一时,电线管中间增设接线盒，接线盒位置要便于穿线:
1.6。1管长度每超过30米，无弯曲。
1。6.2管长度每超过20米，有一个弯曲。
1。6。3管长度每超过15米,有二个弯曲.
1。6。4管长度每超过8米,有三个弯曲。
1.7配管使用的附件，如管接，盒接等均要求使用镀锌材质的制品 。 1。8吊顶内管路敷设要求要水平,间距均匀.所用吊杆间距为1。5m.管进盒处顺直,用锁母锁紧.管路弯曲半径≥6d，弯扁度≤0。1d.吊顶内由接线盒引向灯具的导线，使用金属软管保护。
(二)管内穿线配线工程：
工艺流程:
选择导线
→
穿带线
→
扫管
→
放线及断线
→
导线与带线绑扎
→
带护口
→
穿线
→
导线接头
→
接头包扎
→
线路绝缘遥测

2.1导线型号及规格必须符合设计要求，并有相应的CCC认证。
2。2带线一般采用φ1.2—2。0mm的铁丝。先将铁丝的一段弯成不封口的圆圈，再利用穿线器将带线穿入管路内，在管路的两端均应留有100—150mm的余量.当穿带线受阻时,应用两根钢丝同时搅动，使两根钢丝的端头互相钩绞在一起，然后将带线拉出。
2.3导线与设备、器具的连接:当铜线截面为10mm2及以下的单股线时，可直接与设备端子连接。铜线截面为2。5mm2及以下的多股线时，将铜线搪锡后，
盘圈、拍扁，再与设备、器具的端子连接，并加弹簧垫圈,以防止松动。
2。4同一交流回路的导线必须穿于同一管内。不同回路、不同电压等级和交流与直流的导线,不得穿入同一管内。
2。5导线涮锡时焊剂使用松香酒精液，导线涮锡后焊缝应饱满，表面应光滑。
2.6电线管内导线不许有接头和扭结,剥线头绝缘层时应使用剥线钳和与导线匹配的剥削刀口，以保证不伤线芯。
2.7导线分色，颜色要统一，L1相为黄色、L2相为绿色、L3相为红色、N线为淡兰色、PE线为黄绿双色。
2.8吊顶内由接线盒引向灯具的导线，使用金属软管保护，软管长度控制在1米以内.
2.9导线绝缘电阻的摇测，应使用500V的绝缘摇表,在穿完线后及通电试运行前，各摇测一次，其绝缘电阻值不得小于1MΩ，摇测值填入技术资料C6-31
表格中。
2.10漏电保护装置均作漏电模拟动作试验。
（三）电缆敷设：
工艺流程：
电缆沿支架桥架敷设
→
水平敷设
→
挂标志牌
3。1电缆敷设前要进行下列检查：
3。1.1检查电缆出厂试验报告，耐压试验、规格型号是否符合设计要求。用千伏级绝缘摇表对电缆相间及相对地、相对零进行绝缘摇测，绝缘电阻达到2MW以上，方能使用。
3。2电缆外观完好无损,无机械损伤，无明显皱折和扭曲现象。橡胶套及塑料电缆外皮、绝缘层无老化及裂纹.
3。3对电缆过管及保护管进行检查，确保管路畅通.
3。4对电缆的走向及路径应预先排列,那根电缆敷设在那根线槽内，穿哪根过管要预先进行排列，否则造成电缆交叉。
3.5低压电缆头制作安装：根据电缆头的型号尺寸，按照电缆头套长度和内径，用塑料带用半叠法包缠电缆。塑料带包缠应紧密，形状呈枣核状.从芯线端头量出长度为线鼻子的深度,另加5mm，剥去电缆芯线绝缘，并在芯线上涂上电力复合脂;将芯线插入接线鼻子内，用压线钳子压紧接线鼻子，压接应在两道以上；根据不同的相位，使用黄、绿、红、淡兰四色塑料带分别包缠电缆各芯线至接线鼻子的压接部位.
3.6电缆安装完毕,投入运行前应再次对电缆的相间、相对地，相对零进行绝缘电阻摇测，摇测值应记录在技术资料C6-31表中。
(四）盘箱柜安装施工工艺及要求：
4。1管进箱时要做到一管一孔，当箱体上敲落孔不够时,应用开孔器开孔，严禁用气焊开孔,连接完毕应按要求做好跨接地线.不能用箱体作为连接地线。箱体、管路连接固定好后，箱内清理干净，用盖板封闭。4.2安装设备用的紧固件全部为镀锌制品。
4。3设备不带电的金属外壳应做可靠接地.
4.4配电箱、柜安装完后要将二次原理图贴在设备门内侧，以便于维修。
(五)灯具、开关及插座安装:
灯具安装工艺流程：
检查灯具
→
组装灯具
→
安装灯具
→
通电试运行
插座安装工艺流程:
出线盒清理
→
导线连接
→
插座安装
5.1灯具安装：
5。1。1检查灯具是否符合安装场所的要求及灯内配线是否符合设计要求及有关规定.
5。1。2灯具安装前,由电工工长、暖通工长、装修工长分别对整个房间的物料布局进行整体考虑，对照图纸进行布置.
5。1.3吸顶灯安装：先确定灯具位置，紧贴顶板的表面，用膨胀螺栓直接安装。安装完毕后，作通电试验。
5。1。4吊顶内嵌入式荧光灯安装:灯具专设吊杆或承重框架固定，灯头引线用金属软管保护，长度不超过1米,两端用软管专用接头分别与接线盒、灯箱连接牢固，并做好跨接地线。
5.2插座安装：
5.2。1同型号成排安装的插座应排列整齐，高度一致，高低差不应大于0.5mm.
5。2.2安装后的面板应端正、严密并与墙面平。
5.2.3插座接线相序为“左零右火上接地"，插座连接的导线在圆孔接线端子内折回头压接。
5.2.4安装在木装修墙面（或软包墙面）上的开关、电源插座,要做好防火处理，具体做法:在电气盒内用石棉布做垫衬,石棉布长出盒外5mm(面板安装后看不到为宜)，再向外翻平，用胶与饰面板粘牢。
5。2.5插座安装高度符合设计要求。
（六）照明系统试运行:
6.1照明器具试运行前应对所有照明器具进行通电安全检查，并及时填写到技术资料表C6—32表中。
6.2照明灯具应以电源干线为系统进行通电试运行，系统内全部灯具都必须开启,同时投入运行。公共建筑运行时间为24小时，民用建筑运行时间为8小时.及时记录电压、电流,同时还要观察三相电流是否平衡，如偏差太大，要逐级查找原因,进行调整，做到基本平衡，并及时填写到技术资料C6-34表中.
五、质量保证体系及措施
(一)质量保证措施：
1。1作好图纸会审，不但要熟悉本专业的图纸，而且要熟悉相关消防、空调等专业的图纸，互相配合、注重协调，确保符合设计要求.
1。2 建立质量责任制制度，分项工程的施工要落实到班组、班组要落实到人.
1。3 坚持材料、设备进场检验制度,检验标准如下：
1.3。1电缆进场要进行下列检查：检查电缆出厂试验报告，耐压试验、规格型号是否符合设计要求。用千伏级绝缘摇表对电缆相间及相对地、相对零进行绝缘摇测，绝缘电阻达到2MW以上，方能使用，其它直流电阻、线芯直径等可参照BV型导线表格中的数据进行检验.
1。3。2灯具、照明器具进场后要进行检查：技术文件要齐全,规格、型号及外观确保符合设计要求,并应有CCC标志。灯具内配线不应小于0。5mm2，导线的其它技术数据应附合上表（聚氯乙稀绝缘铜芯电线）技术数具要求。
1.3.3配电箱、柜的检验标准如下:
1.3。3.1设备制造厂家要具有与所制造设备相符合的两部认证.
1.3.3。2设备内电气器件的规格、型号要与设计相符，电气器件要有安全认证标志，如CCC标志等,并要标明编号，所有编号要与图纸编号一致,字迹清晰工整且不易褪色。
1。3。3。3设备要有出厂检验报告等技术文件，一、二次原理接线图及附件齐全.
1。3。3。4设备上制造厂铭牌应为金属制品。
1。3。3.5配电柜内相间及导电体与裸露的不带电的金属导体间电气间隙、爬电距离要符合下表要求.
额定电压(V）
电气间隙 （mm）
爬电距离 （mm)
额定工作电流（A)
额定工作电流（A）
£63
>63
£63
>63
£ 60
3。0
5。0
3。0
5。0
60 <V£300
5.0
6.0
6.0
8.0
300<V£500
8。0
10.0
10.0
12。0
1.3。3。6有超过50V电压的电器，其可开启的门、活动面板、活动台面必须用编织软铜线与接地良好的金属构架做可靠的连接，其编织软铜线的截面积不小于柜内从电源到所属电器的最大引线的截面积.
1。3。3。7柜内电气元件安装要紧固，能单独拆装而不影响其它电气元件及导线束的固定。
1。3。3。8二次回路的导线配线要整齐、清晰。导线的绝缘良好，中间不许有接头,导线端头不伤线芯，导线端头必须套穿端子码，端子码上标明编号，编号字迹要清晰、工整且不易脱色.接线端子每侧接线一般为一根，不得超过二根，用螺栓连接的端子，当必须接二根导线时,中间要加平光垫。
1。3。3。9柜内机械、电气连锁应动作准确、可靠，并应符合设计要求，动触头与静触头中心一致，触头油污擦拭干净，并接触紧密。设备配线整齐、清晰,配电箱进出线管要求一管一孔，排列整齐。
1.3。4本工程选用的设备、器具和材料，在节约经费的前提下均要选择优质产品,设备、器具定货时要与厂家进行书面交底，作为加工制作及验收的依据。
1。3。5坚持先做样板的作法，样板作好后，经有关质检人员验收合格后，再展开施工。如在配管工程、电缆头的制作安装、配电箱柜的安装、接线等都要先作样板。
1。3。6坚持技术交底制度,各分项工程施工前要有技术交底，做到人人心中有数。
1。3。7施工中坚持自检、互检、交接检制度，杜绝不合格项的发生。　
1。3.8防治质量通病:
1。3。8。1电气技术负责人要与装饰技术负责人相互配合，全面了解各房间及走道吊顶的情况，并要求装饰技术负责人提供书面吊顶情况交底。
1。3.8.2所有进场的设备,在交工验收之前需再次对设备内所有紧固螺钉重新进行紧固检查，以免虚接造成通电运行后电气设备发热烧坏设备及母线，引起火灾。
第二部分：W型柔性抗震接口铸铁排水管施工方案
一、工艺特点
1.1W型柔性抗震接口铸铁排水管使用卡箍式连接可以有效地节省劳动时间，提高工作效率,特别是在大口径管道上体现得尤为明显；安装速度比传统连接方式快2—3倍。
1.2操作简单，维修方便。卡箍式管接头重量轻，只需两支紧固螺栓,不用加装密封垫,安装时无特殊要求。
1.3隔振:卡箍式管接头中间橡胶圈可阻断噪音;并可防止振动传播.
1。4使用广泛:卡箍式管接头可与任何同等管径的管道连接，特别对防腐管道能起到保护作用。
1。5投资小：专用设备价格低廉,目前大部分厂家免费提供安装设备供用户使用,不需设备投资,并可到现场指导用户安装。不需要特殊工种，一般工种即可安装操作.
二、适用范围
适用于高层、超高层及各类建筑的改扩建工程建筑中的污水排放系统、雨水管道和通气管道系统.
三、工艺原理
所谓W型柔性抗震接口铸铁排水管，即采用抗震柔性接头连接的铸铁管道，柔性接
头由承、插口、橡胶密封圈、带肋不锈钢卡箍四个部分组成，橡胶密封圈在带肋不锈钢卡箍紧固螺栓的作用下,呈压缩状态与管壁紧贴,起密封作用。同时，由于橡胶圈具有弹性，承、插口可以在橡胶密封圈内伸缩和偏斜，而保证不渗漏.
四、施工工艺流程及操作要点
4。1施工工艺流程
施工准备

测量、放线

管道支、吊架安装

管道安装

与其它管、附件及用水设备连接

（局部）灌水试验

通水试验

通球试验

图5。1—1 工艺流程图
图5。1—1工艺流程图
4。2操作要点
4.2.1施工准备
1、管道施工须具备下列条件：

1)施工设计图和其它技术文件齐全,并经过会审审核；
2)施工方案或施工组织设计已进行技术交底；
3）材料、施工人员、施工机具等能保证正常施工；
4）施工现场的用水、用电和材料的堆放场地条件能够满足需要；
5）提供的管材和管件符合国家现行的相关产品标准.实物与资料内容一致,且附有产品说明书和质量合格证;
2、施工前应详细了解建筑物的结构情况,并根据设计图纸和施工方案制定与装饰工程及其它相应工程的配合施工；
3、施工人员经专业培训,熟悉W型柔性抗震接口铸铁排水管管道的结构、性能、装配技能,熟练掌握操作要点;
4、安装前，应对管材外观和管件接头进行认真检查，管材、管件上的污物和杂质应及时清除，对不符合质量要求的管材和管件及时通知供货商，不得使用;
4.2.2测量、放线
1、按施工图测量、放线、定位，穿越楼板面和墙体的预埋的套管比所需管径大一号设置；
2、按施工图测量、放线,并根据其结果确定所需管材长度；
3、按照所需管材长度确定支、吊架布置的位置；
4。2。3管道支、吊架安装
1、支、吊架螺丝孔径≤M12的，不得使用气焊开孔、切割、扩孔,应使用台钻进行开孔。螺丝孔径≥M12的，如用气焊开孔、切割时应对开孔或切割处进行处理。支、吊架孔眼及支架边缘应光滑平整,孔径不得超过穿孔螺丝直径5㎜。
2、管道支、吊架、托架的安装须符合下列规定：
位置正确，安装平整牢固、成条线;与管道接触紧密，固定牢固,管道的吊架、吊杆垂直；固定在建筑物结构上的管道支、吊架、托架，不得影响结构安全.
4。2.4管道安装
1、管道安装步骤
1)管材和管件在安装前应先清洗，管内不得有泥、砂、石及其它杂物.
2）管材的切割口应清除切口的毛刺,外圆略锉并倒角.
3)卡箍接口的操作步骤
管材的切割可使用常用的切割金属的机具，如砂轮机、锯等，切割口应无毛刺,外圆用砂轮机倒角。操作步骤：
a接口处的管外壁表面擦干净；
b将不锈钢卡箍先套在接口一端的管身上；
c将橡胶圈的一头套在一个接口管的管口上（一般是套在已固定好的管子或管件这一端)，并应套入至规定深度;
d将橡胶圈的另一头向外翻转；
e将要连接的管件或直管的管口放入翻转的橡胶圈口内,校准方位，把翻转的橡胶圈口翻回正常状态;
f再次校准管道的坡度和垂度和方位，初步用支吊架固定管道，移动不锈钢卡箍套在橡胶圈外，用专用套筒拧紧卡箍上的固紧螺栓，接口就完成。但应随即将支吊架上的螺栓拧紧，使管道可靠固定。
2、水平管道安装
1）支架安装：确定好管道安装的顺序和部位，依施工图管道标高确定管架规格、型号,并按此制作，涂刷油漆，按施工顺序编号。由于排水管安装有坡度，管架长短有区别，不可安错顺序。按管道安装原则,逆排水坡度方向固定支(吊)架。
2)管道安装:按柔性卡箍式离心排水铸铁管安装的一般要求，应逆水流方向安装.在安装管道之前，管支架必须先装好，当一个接口连接完成后，把连接好的管段牢牢地固定在支架上，防止发生位移造成安装偏差.由于管连接属于柔性接口,而且伸缩系数很小，不需设置伸缩补偿装置。必要时,每个连接口允许有少量偏转，但偏转角度最大不得大于 3° 。
3、支管安装
排水支管起始端直接与洁具、地漏、雨水斗相连，直接承受水流的冲击扰动,所以支管固定问题更应重视。分以下三种情况分别固定：
1)单个配件与管相连，在弯头底部加固定支架即可。
2）多个配件与管相连，每个配件处加固定支架和吊架并相互间隔。
4。2。5与其它管、附件及用水设备连接
1、W型柔性抗震接口铸铁排水管道具有兼容性，管材、管件规格品种齐全，能与UPVC塑料排水管或钢管等（与铸铁管外径相等）管道系统衔接，也可直接与各种用水设备实行连接,如蹲坑、坐便器、浴盆、洗脸盆、地漏及清扫口；
2、与UPVC塑料排水管及钢管的连接方法，由无承口离心铸铁管、UPVC排水管、无承口管道配件、专用不锈钢卡箍及橡胶密封圈五部分组成，接口是将直管或配件的端头插入专用的橡胶密封圈内,橡胶密封圈外用专用的不锈钢卡箍锁紧,达到连接和止水的目的。（图1）
图1 W型柔性抗震接口铸铁排水管与UPVC塑料管及钢管连接示意图
3、与地漏连接方法,由无承口离心铸铁管、地漏、无承口管道配件、专用不锈钢卡箍及橡胶密封圈五部分组成,接口是将直管或配件的端头插入专用的橡胶密封圈内，橡胶密封圈外用专用的不锈钢卡箍锁紧，达到连接和止水的目的。(图2)
图2 W型柔性抗震接口铸铁排水管与地漏连接示意图
4、与坐便器连接方法，由无承口离心铸铁管、坐便器、大便连接器、无承口管道配件、专用不锈钢卡箍及橡胶密封圈六部分组成,接口是将直管或配件的端头插入专用的橡胶密封圈内,橡胶密封圈外用专用的不锈钢卡箍锁紧，达到连接和止水的目的。(图3）
图3 W型柔性抗震接口铸铁管与坐便器连接示意图
5、与洗脸盆连接示方法,由无承口离心铸铁管、洗脸盆、无承口管道配件、专用不锈钢卡箍及橡胶密封圈五部分组成，接口是将直管或配件的端头插入专用的橡胶密封圈内,橡胶密封圈外用专用的不锈钢卡箍锁紧，达到连接和止水的目的.（图4）
图4 W型柔性抗震接口铸铁管与洗脸盆连接示意图
6、与浴盆连接方法，由无承口离心铸铁管、浴盆、无承口管道配件、专用不锈钢卡箍及橡胶密封圈五部分组成,接口是将直管或配件的端头插入专用的橡胶密封圈内，橡胶密封圈外用专用的不锈钢卡箍锁紧，达到连接和止水的目的。（图5）
图5 W型柔性抗震接口铸铁管与浴盆连接示意图
4。2.6灌水试验
对隐蔽或埋地的排水管道在隐蔽前必须做灌水试验，其灌水高度应不
低于底层卫生器具的上边缘或底层地面高度，满水15min水面下降后，再灌满观察5min,液面不降,管道及接口无渗漏为合格；
1、施工过程中，为了能及时找出是否有施工不良之外,应事先将管道系统分区、分段，尽可能采用局部完工、局部灌水的方法，按规定要求进行灌水试验；
2、灌水试验时，一般以清洁水为介质，灌水试验按国家现行有关规范标准执行；
3、灌水试验
1）灌水试验的管端甩口处利用卡箍加盲堵的方法进行封堵，封堵完毕后进行灌水试验；
2)管端封堵处最好用柔性材料进行遮挡，以防在灌水过程中由于管内压力过大，使得管端盲堵崩脱飞出发生危险；
3）（局部）灌水试验用管端盲堵示意图（图6）
图6 （局部)灌水试验用管端盲堵示意图
4）管端盲堵使用方法（图7)
图7 管端盲堵使用方法
4。2。7通水试验
1、雨水排水管道的通水试验与屋顶消火栓试射试验同时进行，利用屋顶消火栓试射试验的排放水分别排到屋面的各个雨水排水口，进行观察，试验用水能顺利通过屋面雨水口排入雨水管道，排至室外雨水检查井,管道通畅,屋面无积水现象。
2、为了满足同时开放1/3配水点进行放水,分3次通水试验,按每个排水导管出户所对应管道进行通水试验,然后分开各卫生间同时从卫生器具、地漏排水。检查各管道排水情况,均畅通无堵塞，能及时排到室外污水检查井,管道及各接口无渗漏现象。
4。2。8通球试验
从排水立管的最上部或排水横干管的起始端检查口把球径不小于该管径2/3的塑料试球放入排水立管的最上部或排水横干管的起始端检查口内，同时往排水立管的最上部或排水横干管的起始端检查口内灌水冲洗，对应排水管出户的室外污水检查井内用格栅网封住检查井的出口,该球随水流顺利冲入检查井,截取到试球,试球通畅无阻合格。
五、材料与设备
5。1材料
主要使用的管材、管件 表5。1
序号
主要材料名称
规格
1
直管（3m长/根）
DN50~DN100
2
加强型不锈钢快装式卡箍
DN100～DN100
3
45°弯头
DN50~DN100
4
90°弯头
DN50～DN100
5
检查口
DN75～DN100
6
顺水三通
DN50*50～DN100*100
7
P型弯
DN50
8
盲堵
DN50～DN100
9
变径
DN50～DN100
10
清扫口
DN75～DN100
5.1.1主要使用的管材、管件性能参数，见表5.1。1
管材、管件性能参数 表5.1。1
序号
名称
性能参数
1
物理性能
密度约7。2kg/dm3
2
抗拉强度
≥150Mpa
3
管环抗压强度
≥350Mpa
4
布氏硬度
≤260HB
5
线膨胀系数
0。0105mm/mk（0℃~100℃之间）
6
热能导率
50～60w/mk(20℃）受热在400℃以下均不会引起变形
5.2设备
采用机具设备详见5。2表。
表5。2机具设备表
序号
设备名称
设备型号
单位
数量
用途
1
电焊机
BX315—2
台
1
焊接制作支、吊架
2
手钻
Φ6～Φ13
把
1
支、吊架螺丝孔眼
3
台钻
JXZ—550-4
台
1
支、吊支架螺丝孔眼
4
电锤
PE—15
把
2
梁、墙、板上打眼
5
砂轮切割机
Φ400
台
1
切割管材
6
角磨机
TGC/100SA
台
2
打磨管口飞刺
六、质量控制
6.1工程质量控制标准
6。1。1 W型柔性抗震接口铸铁排水管道施工质量执行：
《建筑给水排水及采暖工程施工质量验收规范》(GB50242—2002）、《建筑排水柔性接口铸铁管管道工程技术规程》(CECS168：2004）。管道允许偏差按表6。1.1执行.
表6。1。1 管道允许偏差表
序号
项目
允许偏差（㎜）
检验方法
1
坐标
15
用水准仪(水平尺)、直尺、拉线和尺量检查
2
标高
±15
3
横管纵横方向弯曲
每1m
≯1
全长、25m以上
≯25
4
立管垂直度
每1m
3
吊线和尺量检查
全长、5m以上
≯15
6。2质量保证措施
6。2。1在建筑物土建结构施工阶段，安装人员配合做好排水管道穿越墙体、梁、板等预留洞、预留套管等预留预埋工作，管道预留洞、预埋套管详见表6。2.1管道预留洞、预埋套管尺寸表.
表6。2.1 管道预留洞、预埋套管尺寸表
公称直径DN
50
75
100
125
150
200
250
300
预留方洞
120*120
150＊150
180*180
200*200
250*250
300＊300
350＊350
400*400
预留圆洞
120
150
180
200
250
300
350
400
穿墙钢套管
100
125
150
200
200
250
300
350

6。2。2不得使用有损坏迹象的柔性铸铁排水管、管件及接口零部件；
6.2。3排水立管安装垂直度允许偏差单位管长（1 m）时,不大于3㎜,
全长（5 m以上)时，不大于15㎜。排水横管坡度必须符合设计要求，不允许出现倒坡、无坡现象；
6.2.4铸铁直管切割时,其切口断面与直管轴线相垂直，并将切口处打磨光滑;
6。2.5建筑排水立管沿墙角敷设时,用以紧固卡箍件和橡胶密封圈的螺栓调整至墙角外侧，以便操作拧紧螺栓;
6。2。6当柔性铸铁排水管的直线管段局部需要折线安装时，其接口允许有少许偏转，但必须先按轴向(偏转角为零时)连接好以后再偏转。卡箍式接口的偏转角度不大于3°。
6.2.8管道支（吊）架
1、柔性铸铁排水管安装，其上部管道重量不允许传递给下部管道。立管重量由支架承受，横管重量由支（吊)架承受;
2、管道支（吊）架位置设置正确,安装埋设牢固。管(吊)卡与管道接触紧密,不得损伤管道外表面。为避免不锈钢卡箍产生电化学腐蚀，
卡箍式接口的排水铸铁管的支(吊）架管卡不准设置在卡箍部位；
3、管道支(吊)架为金属件时,必须做防腐处理;
5、排水横管每3 m设两个支（吊）架,支(吊）架设置在靠近接口部位，且与接口间的距离不大于30㎝;
6、排水横管支（吊）架与接入立管或水平管中心线的距离为30~50㎝,在平面转弯时，弯头处增设支(吊）架，排水横管的起端和终端设防
晃支（吊）架固定；
6。2.9管道安装完毕后，按现行《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）、《建筑排水柔性接口铸铁管管道工程技术规程》（CECS168：2004)的规定进行灌水和通球试验,并清除管外壁在安装期间粘接的污垢或水泥浆,按设计或用户要求涂刷防腐材料.
第三部分：风机盘管安装施工方案
一、适用范围
本方案适用于宁夏亘元财富中心万豪大厦工程的风机盘管的安装.
二、使用标准
GB50243－2002通风与空调工程施工及验收规
三、 暗装风机盘管机组安装简图（见图1）

图1 卧式暗装简图

四、工艺流程方框图(见图2）
4．1 施工准备

4．2 风机盘管安装

4．8 试运转
4．7 风口安装
4．6 绝热施工
4．5 电源连接
4．4 管道镶接
4．3 风管安装

图2工艺流程方框图

五、工艺过程
5.1施工准备
主要是通过对设计图审核，现场勘察,装饰进度配合要求等，拟定与工程相适应的施工作业计划和方法.
在可能的条件下，宜编制施工班组作业计划,以协调与装饰进度的配合及施工作业准备工作的正常运行.
5。1。1图纸审核
5.1。1。1正确了解设计意图，摸清本工程风机盘管机组的型号、类别与安装的特殊要求。
5.1.1。2以图纸为基准，校核风机盘管机组安装位置、标高与结构尺寸，与其它专业管道、电气管线、桥架等安装位置及装修之间是否存在着矛盾.
5。1。1。3确定风机盘管机组与送、回风管的连接节点与安装操作的可能性.
5。1。1。4对风机盘管机组与空调进、回水的连接位置,采用的弹性连接方法，是否装有水、过滤器或自控阀门，整体连接作业是否困难等作分析判断。如有问题，应向设计单位提出，及时解决。
5。1。1。5风机盘管机组的凝结水盘放水口与凝结水排放管承口的距离宜为100mm～300mm，坡度应大于1％。
5。1。2现场勘察
5.1。2.1根据本工程中风机盘管机组安装的不同类型，进行现场抽样勘察。一般可按卧式暗装、立式暗装与明装进行分类，或按厅堂、标准客房与特殊套房进行分类。
5。1.2。2确定风机盘管机组支、吊架的结构型式及实施的可行性。
5。1.2。3查建筑空间实际尺寸与图纸的相符性，是否有妨碍机组与接管按图施工的情况，如有应判断其影响程度.
5.1。2.4了解装饰隔墙与风机盘管机组左（右）端的间距，应考虑留有能进行施工操作的空间。
5。1.2.5对已安装完空调水管的，应注意其风机盘管机组的接口位置是否正确,标高是否符合.一般为下送上回,凝水为最低.
5.1。2。6根据风机盘管机组送、回风管与建筑装修的连接要求与现场可操作位置
的大小，确定安装方法与应采取的措施。
5。1。3核实产品
5.1.3。1核实产品实际供货的型号、规格、数量。
5.1。3。2将实际供货清单与设计图规定进行核对，两者应一致。如有改型代用时，应做确认手续。
5.1.3.3按类别或按安装计划实行分区堆放,做好保管及领发工作。对于外型尺寸相同,易发生错装的增压型风机盘管,应作特殊标记。
5。1.3.4按类别、规格、抽样检查其外形尺寸、吊装点位置,送、回风口的口径,是否与设计相一致。
5。1。3。5风机盘管机组进库，宜对产品质量（明装以外表装饰、暗装以外型及接管无损为主）与另配件数量进行抽检验收.
安装前对工程的风机盘管机组，进行风机三速试运转及盘管的水压渗漏试验。风机在220V±10％时，启动、运转无异常为合格。盘管在1。5倍工作压力下(至少0．6MPa）,无渗漏为合格。
机组检验可采用全检或抽检。对于数量较多的工程宜采用抽检，抽检率为5％～20％，抽样中如发现有不合格品时，应提高抽检率加以复验.机组抽检应按机组型号、规格分别进行.
5.1。4摸清装饰进度
装饰进度与设备安装休戚相关，风机盘管安装必须与它相一致。摸清装饰进度计划的目的是合理安排安装计划，并提出具体的配合协调要求，妥善解决交叉作业的矛盾。
5.5.5拟定安装施工方案
5。1。5。1根据工程特点，拟定相应的施工作业计划.
5。1。5。2暗装风机应对送、回风管的连接方法和次序作出决定。采用先装风机盘管，后接风管及保温施工.
5.1。5。5风机盘管的支、吊架的形式，应满足其固定牢固、定位安装操作方便外,还应考虑其批量加工的可能性。
5.1。6劳动力准备

一般可分为制作安装和搬运、吊装两大部分。
制作安装一般应由通风工与焊工组成，按已有的风管支架和机组数量按定额工时的0.8系数进行考虑.
搬运吊装一般由通风工组成，人员组织应根据工地现场的搬运路线、数量、吊装的高度与难易程度，以及允许作业时间,按定额人工数安排。
一般风管制安：直管4m2/工日 弯管、异形管2m2／工日
卧式暗管(包括支架）安装 3台／工日
5。1。7机具、工具准备
按施工计划进度及要求,配置相应的风管制安，管道安装与机组搬运吊装所需的工、机具和登高设施.
风管制安设备一般为咬口机，折边机、钳作台、平板、型钢切断机、电焊机、钻床等；
管道安装机具一般为套丝机、管子钳、砂轮切割机、管子割刀，管子台虎钳等.
登高设施一般为与风管、水管和机组安装高度相适应的人字扶梯或脚手架.
5。1。8支、吊架准备
按风机盘管的类型与安装位置，采用相应的支、吊架.卧式暗装机组宜采用圆钢吊架.采用圆钢吊架时,螺杆应有50mm左右的调整距离，吊杆宜为4根。吊杆的固定可采用膨胀螺栓。

5。1.10风管接管准备
风管制作按G850243－2002规定执行。风管与风管立管的连接，可采用自攻罗丝。采用自攻罗丝连接时,接管应采用顺气流方向，螺孔间距不宜大于150mm.
5。2风机盘管安装
风机盘管的安装，一般以两人或以上为一个作业组，逐个安装.
小型机组，位于客房、会议室较低安装高度(h≤3。0）的，一般采用人力就位。
大型机组宜位于厅堂高空安装位置的,应采用起重工具吊装就位。
5。2.1机组复核
风机盘管，吊装前应按施工图规定，再次核对风机的型号与规格，相符后再就位。对于工程中使用的相同型号，而具有不同余压(电机功率不同）的风机应仔细核对，以免错装。
5。2.2支、吊架安装
每台风机盘管支、吊架，一般为2付,宜要求其受力均衡。对于连接风机的送、回风管，长度大于lm以及采用弯管形式的，均应增设吊、支架.
5.2。2。1吊架与结构的连接可采用预埋与膨胀螺栓.吊点的位置、距离,可采用等同风机吊点尺寸或大于风机吊点尺寸的方法（详见图3）。为安装高度调整需要，吊杆宜留有一定量（50mm左右)调整的余量，并用双螺母固定.
图3吊装尺寸简图
吊杆的直径一般为φ10mm。
5.2.2。2支、吊架钢构件应有防锈措施，包括镀锌,刷防锈涂料等措施。安装后，如发现损伤，则应进行修补.
5.2。2.3膨胀螺栓应按机组重量进行选配。
5。2。3机组安装
风机盘管的安装,应在支、吊架已定位固定,风机安装的位置应符合设计要求,风机盘管的中心线与送、回风口的中心线应尽量重合，两侧应不贴墙，保持管道施工操作与风机维修的距离.管道连接侧宜不小于400mm.
5。2。3.1卧式暗装风机盘管机组的安装,可分为两类形式.一类为仅单机组吊装，另一类为机组与送、回风管相连一起安装。
a．单独安装的卧式暗装机组，其就位一般采用两人抬装；吊架为四根圆钢吊杆,用双螺母固定在机组的吊点上.机组就位后，应进行水平度的调整，并保证承水盘坡向出水口。
b．机组与送、回风管相接的风机盘管机组安装，应根据接管的长短，现场条件不同，采用相应的安装措施。
客房区仅接短送风管，组合形式的风机盘管机组安装，一般可采用二人或三
人抬装，主固定点仍为机组，风管端固定于送风口处的木框或建筑框架上.就位后,要调整好机组的吊架高度与水平度.当发现机组水平度与风管标高无法
