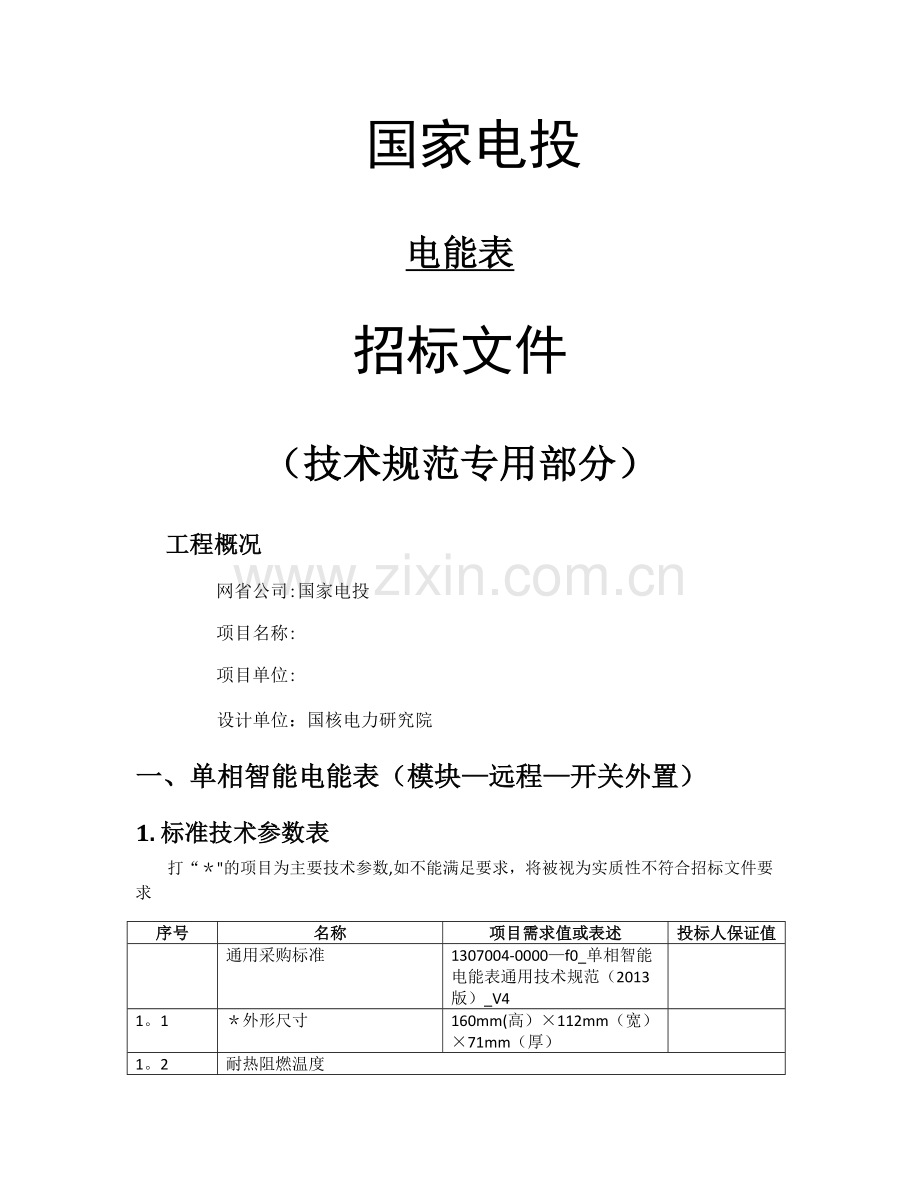

智能电能表招标技术规范.doc

国家电投
电能表
招标文件
（技术规范专用部分）
工程概况
网省公司:国家电投
项目名称:
项目单位:
设计单位：国核电力研究院
一、单相智能电能表（模块—远程—开关外置）
1. 标准技术参数表
打“＊"的项目为主要技术参数,如不能满足要求，将被视为实质性不符合招标文件要求
序号
名称
项目需求值或表述
投标人保证值

通用采购标准
1307004-0000—f0_单相智能电能表通用技术规范（2013版）_V4

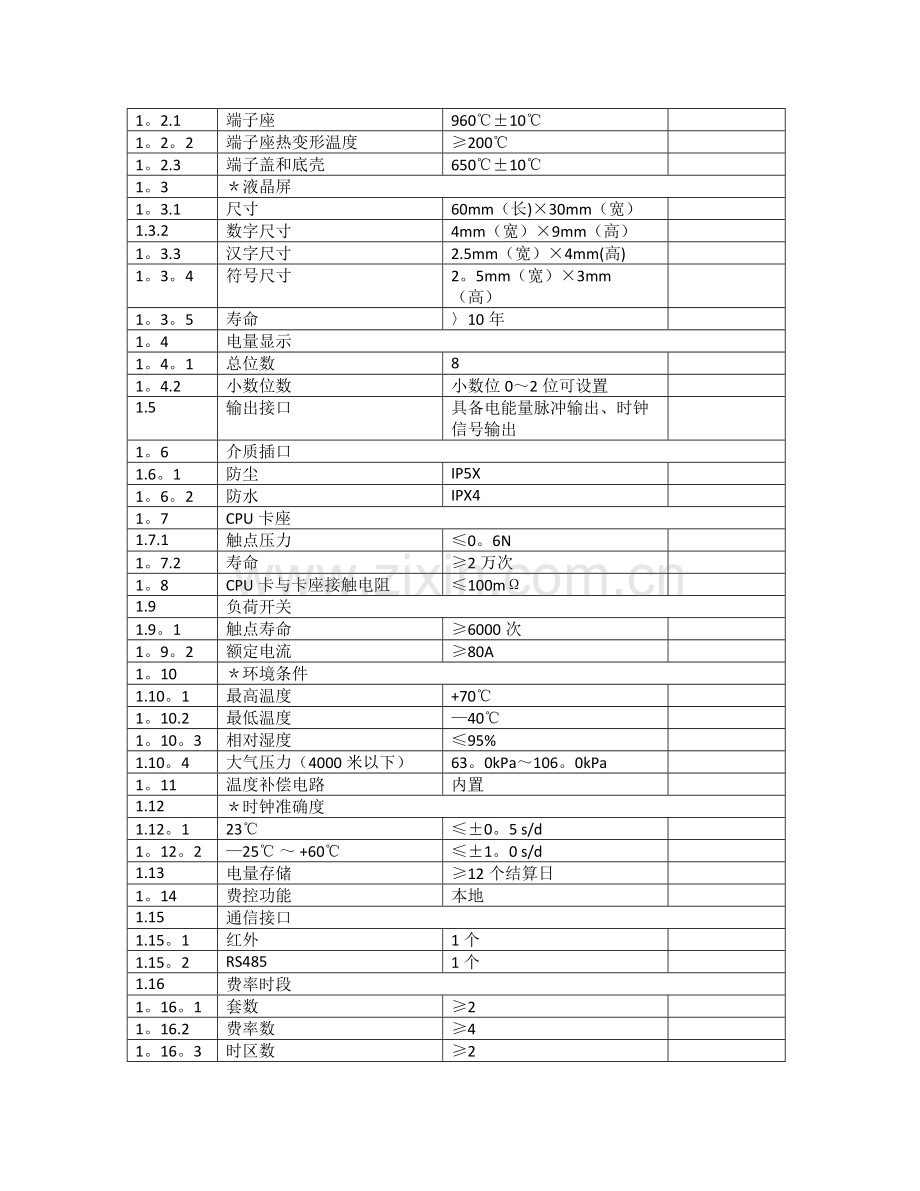

1。1
＊外形尺寸
160mm(高）×112mm（宽）×71mm（厚）

1。2
耐热阻燃温度
1。2.1
端子座
960℃±10℃

1。2。2
端子座热变形温度
≥200℃

1。2.3
端子盖和底壳
650℃±10℃

1。3
＊液晶屏
1。3.1
尺寸
60mm（长)×30mm（宽）

1.3.2
数字尺寸
4mm（宽）×9mm（高）

1。3.3
汉字尺寸
2.5mm（宽）×4mm(高)

1。3。4
符号尺寸
2。5mm（宽）×3mm（高）

1。3。5
寿命
〉10年

1。4
电量显示
1。4。1
总位数
8

1。4.2
小数位数
小数位0～2位可设置

1.5
输出接口
具备电能量脉冲输出、时钟信号输出

1。6
介质插口
1.6。1
防尘
IP5X

1。6。2
防水
IPX4

1。7
CPU卡座
1.7.1
触点压力
≤0。6N

1。7.2
寿命
≥2万次

1。8
CPU卡与卡座接触电阻
≤100mΩ

1.9
负荷开关
1.9。1
触点寿命
≥6000次

1。9。2
额定电流
≥80A

1。10
＊环境条件
1.10。1
最高温度
+70℃

1。10.2
最低温度
—40℃

1。10。3
相对湿度
≤95%

1.10。4
大气压力（4000米以下）
63。0kPa～106。0kPa

1。11
温度补偿电路
内置

1.12
＊时钟准确度
1.12。1
23℃
≤±0。5 s/d

1。12。2
—25℃ ～ +60℃
≤±1。0 s/d

1.13
电量存储
≥12个结算日

1。14
费控功能
本地

1.15
通信接口
1.15。1
红外
1个

1.15。2
RS485
1个

1.16
费率时段
1。16。1
套数
≥2

1。16.2
费率数
≥4

1。16。3
时区数
≥2

1.16。4
时段数
≥8

1。17
阶梯电价套数
2

1。18
ESAM模块加密算法
SM1

1。19
运行参数测量误差
≤±1.0％

1.20
*基本误差
出厂误差数据保证在通用技术条件误差限值的60％以内

1.21
测量重复性
1。21.1
Cosф=1。0
0。2%

1.21。2
Cosф=0。5L
0。2％

1.22
电压影响
1。22.1
电压改变±10%
1。22。1。1
Cosф=1.0
±0.7％

1。22.1.2
Cosф=0。5L
±1。0%

1。22.2
电压改变-20％,+15％
1.22.2.1
Cosф=1.0
±2。1％

1.23
频率改变
1。23.1
Cosф=1。0
±0.5％

1。23。2
Cosф=0.5L
±0。7％

1。24
自热试验
1。24。1
Cosф=1。0
±0.7%

1。24.2
Cosф=0.5L
±1.0％

1。25
＊误差一致性试验
1.25。1
Ib（Cosф=1。0、0.5L）
±0。3％

1。25.2
0。1Ib（Cosф=1.0）
±0。4％

1.26
＊误差变差试验
1。26。1
同一负载点误差变化量
≤0。2%

1.27
负载电流升降试验
1.27。1
同一负载点误差变化量
≤0.25％

1。28
电压线路功耗
1。28。1
非通信状态
有功功率≤1。5W;视在功率≤10VA

1。28。2
通信状态
有功功率≤3W

1。29
电流线路功耗
≤1VA

1。30
＊交流电压试验
4kV

1.31
*脉冲电压试验
6kV

1.32
静电放电试验
1。32。1
试验电压
接触放电8kV，空气放电15 kV

1。33
浪涌抗扰度试验
1。33。1
试验电压
4kV

1。34
高频电磁场试验
1.34。1
误差变化量
±2。0%

1。35
快速瞬变脉冲群试验
1.35。1
试验电压
4kV

1。36
射频场感应的传导骚扰试验
1.36。1
误差变化量
±2.0％

1。37
*电池
1。37。1
容量
≥1。2Ah

1。37.2
寿命（电表断电）
≥5年

1.38
可靠性
≥10年

1。39
通信模块
1.39.1
与电能表间通信协议
DL/T645—2007协议及其备案文件

1。39.2
通信接口带载能力
+12V±1V

1.40
电流回路阻抗
≤2mΩ

通信单元专用技术规范
1。标准技术参数表
打“＊"的项目为主要技术参数，如不能满足要求,将被视为实质性不符合招标文件要求 注1:项目单位对标准技术参数表中参数有差异时，可在项目需求部分的项目单位技术差异表中给出。差异表与标准技术参数表中参数不同时，以差异表给出的参数为准。
序号
名称
项目需求值或表述
投标人保证值

通用采购标准
1307013—0000—b0_通信单元通用技术规范_V1

1。1
结构和外形尺寸
单相电能表通信单元应符合Q/GDW1355—2013中附录E的规定; 三相电能表通信单元应符合Q/GDW1356—2013中附录F的规定。

1.2
电气间隙和爬电距离
应符合Q/GDW 1374。3-2013中的规定

1。3
*工作温度
寒冷地区：—45℃~+70℃; 其他地区：-40℃~+70℃。

1.4
＊通信协议
采集终端远程通信单元应符合Q/GDW1376。3—2013； 集中器本地通信单元应符合Q/GDW1376。2-2013；采集器/电能表通信单元应符合DL/T645-2007协议及其备案文件； 微功率无线通信单元应满足微功率无线通信数据传输协议（见技术规范通用部分附件2)。

1。5
＊功耗
应符合Q/GDW 1374.3-2013中的规定

1.6
电源正常工作电压允许偏差
正常工作电压允许额定值偏差±1V

1。7
载波通信单元能够耐受的长期过压能力
相线和零线能承受420V过压不小于4小时

1。8
设备设计和使用寿命
MTBF ≥7。6×10000h ，使用寿命10年

1。9
*通信单元互换性
通信单元在未接入、接入或更换时，不应对电能表或采集终端自身的性能、运行参数以及正常计量产生影响。

二、三相费控智能电能表（模块—远程-开关外置）
1。标准技术参数表
打“*”的项目为主要技术参数,如不能满足要求，将被视为实质性不符合招标文件要求
序号
名称
项目需求值或表述
投标人保证值

通用采购标准
1307004-0000—g0_三相智能电能表通用技术规范（2013版）_V2

1.1
＊外形尺寸
290mm（高）×170mm（宽）×85mm（厚）

1.2
耐热阻燃温度
1。2.1
端子座
960℃±10℃

1.2。2
端子座热变形温度
≥200℃

1。2.3
端子盖和底壳
650℃±10℃

1。3
接线柱压力特性
1.3。1
电压、电流接线端子
≥60N

1。3。2
辅助端子
≥10N

1。4
*液晶屏
1。4.1
尺寸
85mm(长）×50mm(宽）

1。4。2
字符尺寸
Q/GDW 1356—2013《三相智能电能表型式规范》中附录I的规定

1。4。3
寿命
〉10年

1。5
电量显示
1。5.1
总位数
8

1。5。2
小数位数
小数位0～3位可设置

1.6
输出接口
具备电能量脉冲输出、多功能测试接口、报警输出接口

1。7
＊环境条件
1.7。1
最高温度
+60℃（户内)/+70℃（户外)

1。7。2
最低温度
—25℃(户内)/-40℃（户外)

1.7.3
相对湿度
≤95％

1。7。4
大气压力（4000米以下)
63.0kPa～106.0kPa

1.8
温度补偿电路
内置

1.9
＊时钟准确度
1.9。1
23℃
≤±0。5s/d

1。9。2
—25℃ ～ +60℃
≤±1。0 s/d

1.10
存储
1。10。1
电量数据
≥12个结算日

1.10。2
最大需量数据
≥12个结算日

1.11
数据失电保存
1.11.1
结算数据
≥10年

1。11。2
其他数据
≥3年

1。12
通信接口
1.12。1
红外
1个

1。12。2
RS485
1个

1.13
费率时段
1。13.1
套数
≥2

1。13。2
时区数
≥2

1。13。3
时段数
≥8

1。14
ESAM模块加密算法
SM1

1.15
通信模块
1.15。1
与电能表间通信协议
DL/T645-2007协议及其备案文件

1。15。2
通信接口带载能力
+12V±1V

1。15。3
通信模块互换
数据和参数不应受到影响和改变

1.16
＊基本误差
出厂误差数据保证在允许误差限值的60％以内

1.17
逆相序试验
±1.5%

1.18
测量重复性
1。18。1
Cosф=1。0
0.2％

1。18。2
Cosф=0。5L
0.2%

1.19
电压改变(—10％~+10％）
1。19.1
Cosф=1。0
±0。7%

1.19。2
Cosф=0。5L
±1.0%

1.20
电压改变-20%，+15%
1。20。1
Cosф=1。0
±2。1％

1。21
频率影响试验
1。21。1
Cosф=1。0
±0。5％

1。21。2
Cosф=0。5L
±0。7％

1。22
自热试验
1.22。1
Cosф=1。0
±0。7%

1。22。2
Cosф=0。5L
±1。0％

1。23
电压不平衡试验
±2。0％

1。24
＊误差一致性试验
1.24。1
Ib(Cosф=1。0、0.5L）
±0.3%

1.24.2
0.1Ib(Cosф=1。0)
±0.4％

1。25
＊误差变差试验
1.25.1
同一负载点误差变化量
≤0.2％

1.26
负载电流升降试验
1.26。1
同一负载点误差变化量
≤0.25%

1.27
电压线路功耗
1.27.1
非通信状态
有功功率≤1。5W;视在功率≤6VA

1。27.2
通信状态
≤8W

1。28
电流线路功耗
1。28.1
基本电流（小于10A）
≤0。2VA

1。28。2
基本电流(大于或等于10A）
≤0.4VA

1.29
＊交流电压试验
4kV

1。30
*脉冲电压试验
6kV

1.31
静电放电试验
1。31.1
试验电压
接触放电8kV,空气放电15kV

1。32
浪涌抗扰度试验
1。32.1
试验电压
4kV

1。33
高频电磁场试验
1。33.1
误差变化量
±2。0%

1.34
快速瞬变脉冲群试验
1.34。1
试验电压
4kV

1。35
射频场感应的传导骚扰试验
1.35.1
误差变化量
±2。0%

1。36
衰减振荡波试验
1。36。1
误差变化量
±2。0%

1。37
＊电池
1。37。1
容量
≥1.2Ah

1.37.2
寿命（电表断电）
≥5年

1。38
可靠性
≥10年

1.39
微功率通信单元
应满足微功率无线通信数据传输协议

通信单元专用技术规范
1。标准技术参数表
打“＊"的项目为主要技术参数，如不能满足要求，将被视为实质性不符合招标文件要求 注1：项目单位对标准技术参数表中参数有差异时，可在项目需求部分的项目单位技术差异表中给出。差异表与标准技术参数表中参数不同时，以差异表给出的参数为准.
序号
名称
项目需求值或表述
投标人保证值

通用采购标准
1307013—0000—b0_通信单元通用技术规范_V1

1.1
结构和外形尺寸
单相电能表通信单元应符合Q/GDW1355—2013中附录E的规定； 三相电能表通信单元应符合Q/GDW1356-2013中附录F的规定。

1.2
电气间隙和爬电距离
应符合Q/GDW 1374。3—2013中的规定

1。3
＊工作温度
寒冷地区:-45℃～+70℃； 其他地区：—40℃～+70℃。

1。4
＊通信协议
采集终端远程通信单元应符合Q/GDW1376。3—2013； 集中器本地通信单元应符合Q/GDW1376.2—2013；采集器/电能表通信单元应符合DL/T645-2007协议及其备案文件； 微功率无线通信单元应满足微功率无线通信数据传输协议（见技术规范通用部分附件2）。

1.5
*功耗
应符合Q/GDW 1374.3-2013中的规定

1。6
电源正常工作电压允许偏差
正常工作电压允许额定值偏差±1V

1。7
载波通信单元能够耐受的长期过压能力
相线和零线能承受420V过压不小于4小时

1.8
设备设计和使用寿命
MTBF ≥7.6×10000h ,使用寿命10年

1。9
*通信单元互换性
通信单元在未接入、接入或更换时，不应对电能表或采集终端自身的性能、运行参数以及正常计量产生影响。

三、供货范围
设备名称
规格型号
数量
单价
总价
备注
售电系统
计算机
＊ Xeon cpu主频≥3。0GHz 四核CPU
* 内存≥4GB＊ 硬盘≥1TB
＊ 可读写DVD光盘驱动器
* 操作键盘及鼠标1套
* RAID1个(可扩至4个）
＊ 10/100M 网口2个
* RS232接口2个，并口1个
＊ 22” 液晶彩色显示器一台，分辨率1600×1200 * 内置风扇
1
套

软件（含密管系统）
1
套

单相智能电能表
2。0级 IC卡预付费
微功率无线模块,含卡
11497
只

实施系统
