混凝土冬季施工技术交底61739.doc

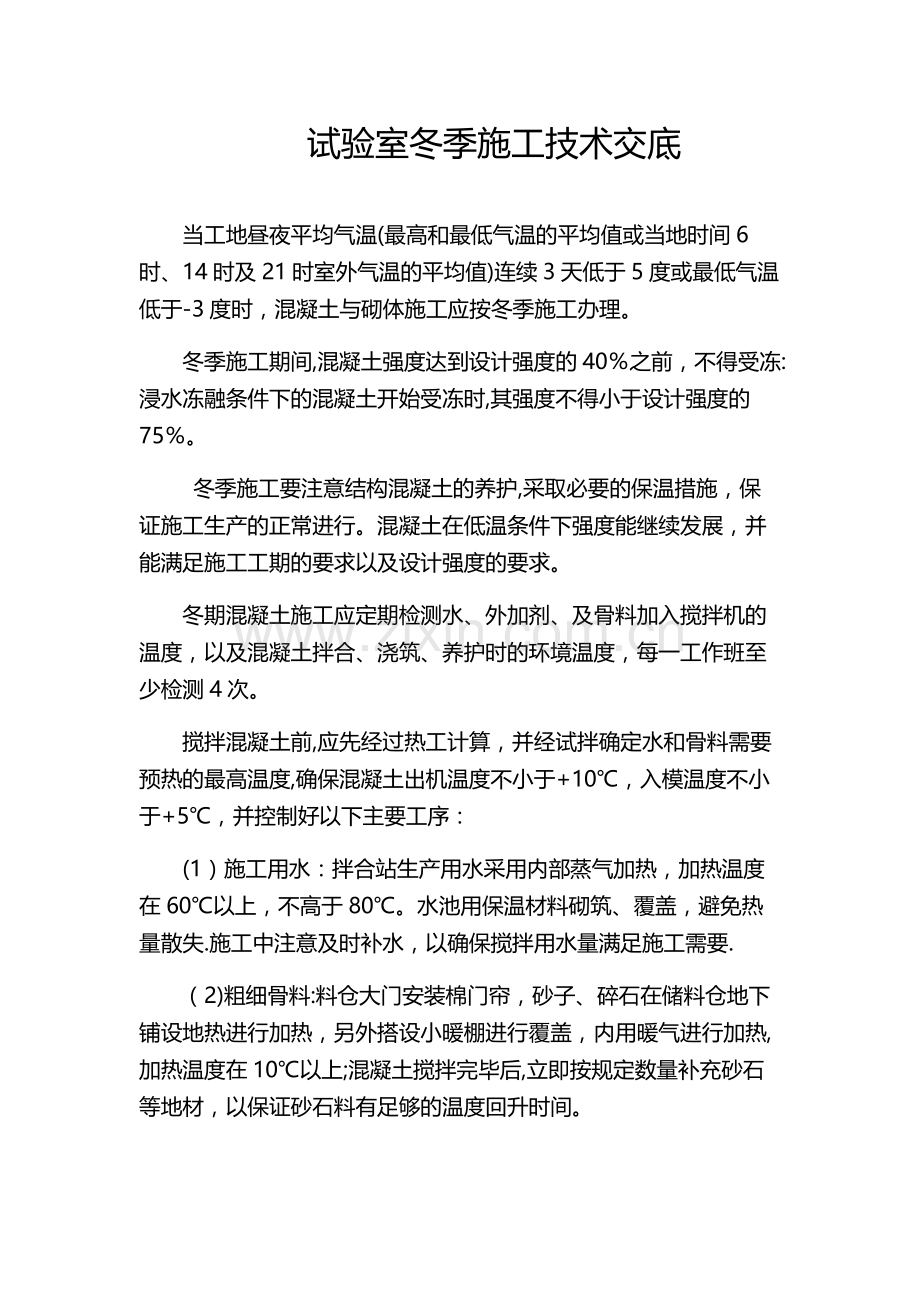

试验室冬季施工技术交底
当工地昼夜平均气温(最高和最低气温的平均值或当地时间6时、14时及21时室外气温的平均值)连续3天低于5度或最低气温低于-3度时，混凝土与砌体施工应按冬季施工办理。
冬季施工期间,混凝土强度达到设计强度的40％之前，不得受冻:浸水冻融条件下的混凝土开始受冻时,其强度不得小于设计强度的75％。
冬季施工要注意结构混凝土的养护,采取必要的保温措施，保证施工生产的正常进行。混凝土在低温条件下强度能继续发展，并能满足施工工期的要求以及设计强度的要求。
冬期混凝土施工应定期检测水、外加剂、及骨料加入搅拌机的温度，以及混凝土拌合、浇筑、养护时的环境温度，每一工作班至少检测4次。
搅拌混凝土前,应先经过热工计算，并经试拌确定水和骨料需要预热的最高温度,确保混凝土出机温度不小于+10℃，入模温度不小于+5℃，并控制好以下主要工序：
(1）施工用水：拌合站生产用水采用内部蒸气加热，加热温度在60℃以上，不高于80℃。水池用保温材料砌筑、覆盖，避免热量散失.施工中注意及时补水，以确保搅拌用水量满足施工需要.
（2)粗细骨料:料仓大门安装棉门帘，砂子、碎石在储料仓地下铺设地热进行加热，另外搭设小暖棚进行覆盖，内用暖气进行加热,加热温度在10℃以上;混凝土搅拌完毕后,立即按规定数量补充砂石等地材，以保证砂石料有足够的温度回升时间。

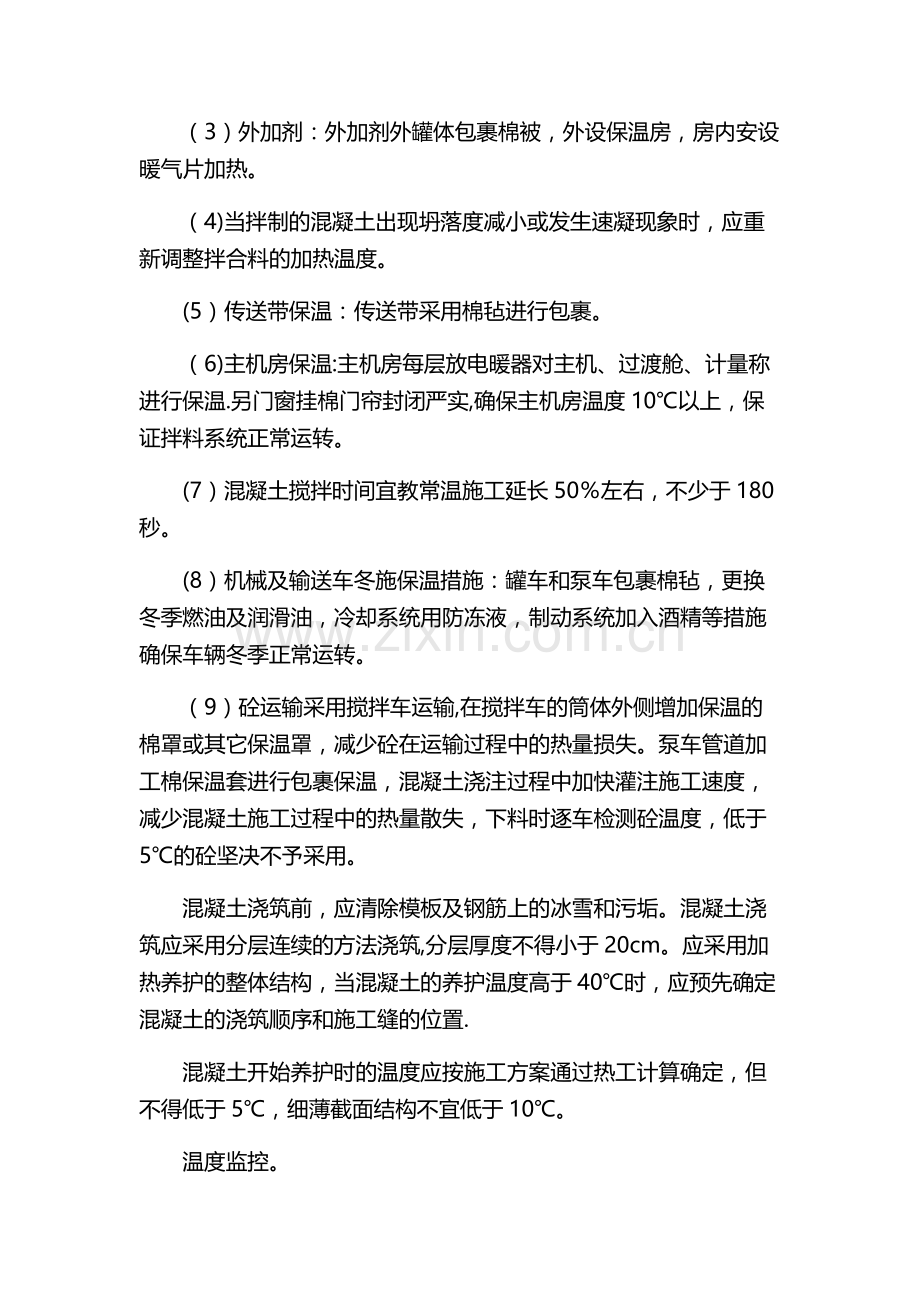

（3）外加剂：外加剂外罐体包裹棉被，外设保温房，房内安设暖气片加热。
（4)当拌制的混凝土出现坍落度减小或发生速凝现象时，应重新调整拌合料的加热温度。
(5）传送带保温：传送带采用棉毡进行包裹。
（6)主机房保温:主机房每层放电暖器对主机、过渡舱、计量称进行保温.另门窗挂棉门帘封闭严实,确保主机房温度10℃以上，保证拌料系统正常运转。
(7）混凝土搅拌时间宜教常温施工延长50％左右，不少于180秒。
(8）机械及输送车冬施保温措施：罐车和泵车包裹棉毡，更换冬季燃油及润滑油，冷却系统用防冻液，制动系统加入酒精等措施确保车辆冬季正常运转。
（9）砼运输采用搅拌车运输,在搅拌车的筒体外侧增加保温的棉罩或其它保温罩，减少砼在运输过程中的热量损失。泵车管道加工棉保温套进行包裹保温，混凝土浇注过程中加快灌注施工速度，减少混凝土施工过程中的热量散失，下料时逐车检测砼温度，低于5℃的砼坚决不予采用。
混凝土浇筑前，应清除模板及钢筋上的冰雪和污垢。混凝土浇筑应采用分层连续的方法浇筑,分层厚度不得小于20cm。应采用加热养护的整体结构，当混凝土的养护温度高于40℃时，应预先确定混凝土的浇筑顺序和施工缝的位置.
混凝土开始养护时的温度应按施工方案通过热工计算确定，但不得低于5℃，细薄截面结构不宜低于10℃。
温度监控。
（1）建立温度监测体系,对施工环境温度、原材料温度、混凝土拌合料温度、混凝土养护温度等进行监测，针对温度变化情况，适时调整防寒保温措施。
（2）在浇注地点对施工环境温度进行监测.每天测量6时、14时、21时的室外气温，求平均值计算环境昼夜平均气温。
（3）测量原材料使用前的温度,根据测温情况采取适当措施。水泥、粉煤灰，粗细骨料、外加剂温度于混凝土开盘前4小时测量,水的温度于混凝土开盘前1小时测量，根据热工计算和实际试拌确定的温度参数，采取加热措施，保证原材料使用前的初始温度符合要求。
（4）混凝土生产过程中，对水泥、粉煤灰,粗细骨料、外加剂、水等原材料以及混凝土拌合料的出机温度进行监测。原材料的温度监测每工作班不少于4次，拌合料出机温度监测每2小时测温1次.
（5）混凝土运至浇注现场,对其出罐温度进行监测.每2小时测温1次，并与其出机温度测量相对应，以便计算在运输途中的温度降低值.
(6）混凝土灌注过程中，对工地环境气温、工作面的气温和混凝土入模温度进行监测.工地环境气温、工作面的气温监测每工作班不少于3次，混凝土入模温度监测每2小时测温1次,并与其出罐温度测量相对应，以便计算在浇注过程中的温度降低值。
（7）在混凝土养护期间，分别对热源、结构物温度进行监测。
（8）所有测温活动均应详细记录，并按顺序、时间、部位整理成册。
附录：热工计算举例 以底座板混凝土C35为例进行热工计算。
C35混凝土配合比
材料名称
水泥
砂子
碎石
粉煤灰
水
外加剂
数量（kg）
335
748
992
84
151
4。61
（1）混凝土拌合的理论温度
混凝土拌合物的热量系各种材料提供的热量,按材料的重量、比热及温度的乘积相加求得，混凝土拌合物的温度按下式计算：
To=［0.92(mceTce+msaTsa+mgTg)+4.2Tw（mw-wsamsa—wgmg）+c1(wsamsaTsa
+ wgmgTg)×c2（wsamsa+wgmg）］÷［4.2mw+0.92（mce+msa+mg)］
式中： To—混凝土拌合物温度（℃）；
mw、mce、msa、mg -水、水泥、砂、碎石的用量（kg）；
Tw、Tce、Tsa、Tg -水、水泥、砂、碎石的温度（℃）;
wsa、wg —砂、碎石的含水率（% ）;
c1、c2—水的比热容[KJ/ (kg×K)］及溶解热（KJ/ kg ）.当骨料温度>0℃时, c1=4.2,c2=0；当骨料温度＜0℃时， c1=2。1,c2=335。
mw、mce、msa、mg 取值分别为：151kg、335kg、748kg、992kg；
Tw、Tce、Tsa、Tg取值分别为：60℃、0℃、10℃、10℃；
wsa、wg 取值分别为：3.5％、1%.
代入上式得：T0=17。68℃
（2）混凝土拌合物的出机温度
混凝土拌合物的出机温度按下式计算：
T1= T0－0.16（T0－Ti）
式中: T1—混凝土拌合物的出机温度
Ti—搅拌机棚内温度，取0℃.
代入公式得:T1=14.85℃，满足出机温度大于10℃要求.
(3）混凝土运输温度
混凝土经运输到浇注时的温度按下式计算
T2= T1－（αtt+0。032n）×(T1－ Ta）
式中：T2—混凝土拌合物经运输到浇注时的温度(℃)；
tt—混凝土拌合物经运输到浇注时的时间（h）;
n—混凝土拌合物运转次数；
Ta—混凝土拌合物运输时的环境温度（℃);
α—温度折损系数（h-1)；
T1、tt、 n 、Ta、α取值分别为:14。85℃、0.8h、1、—10℃、0.25;
当环境温度按照凌源地区冬季寒冷平均气温—10℃时
将上式代入公式得：T2=7.84℃，满足入模温度大于5℃要求。
当环境温度按照凌源地区少见寒冷气温—20℃时
将上式代入公式得：T2=5.02℃，满足入模温度大于5℃要求。
