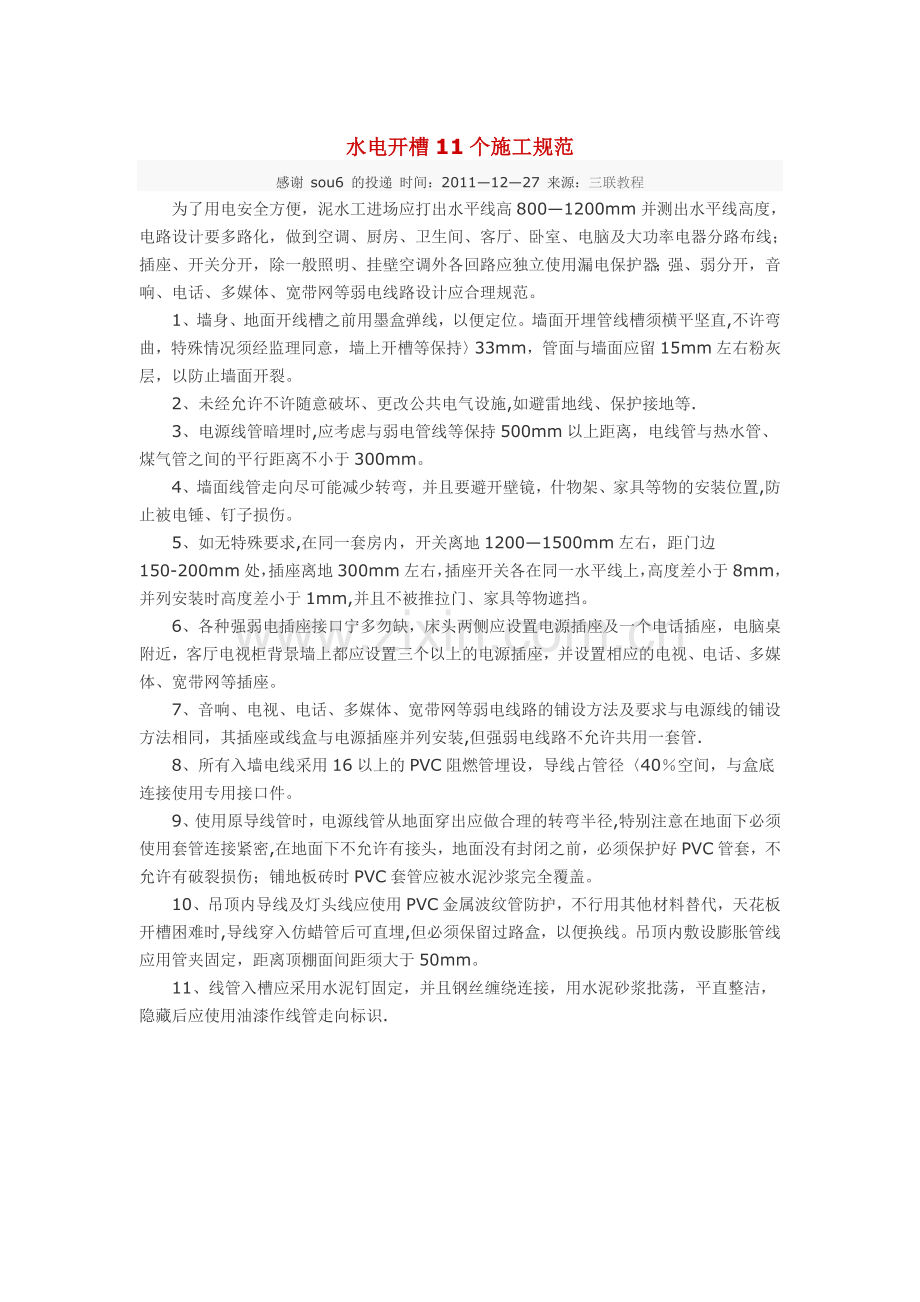

水电开槽11个施工规范.doc

水电开槽11个施工规范
感谢 sou6 的投递 时间：2011—12—27 来源：三联教程
　　为了用电安全方便，泥水工进场应打出水平线高800—1200mm并测出水平线高度，电路设计要多路化，做到空调、厨房、卫生间、客厅、卧室、电脑及大功率电器分路布线；插座、开关分开，除一般照明、挂壁空调外各回路应独立使用漏电保护器；强、弱分开，音响、电话、多媒体、宽带网等弱电线路设计应合理规范。
　　1、墙身、地面开线槽之前用墨盒弹线，以便定位。墙面开埋管线槽须横平坚直,不许弯曲，特殊情况须经监理同意，墙上开槽等保持〉33mm，管面与墙面应留15mm左右粉灰层，以防止墙面开裂。
　　2、未经允许不许随意破坏、更改公共电气设施,如避雷地线、保护接地等.
　　3、电源线管暗埋时,应考虑与弱电管线等保持500mm以上距离，电线管与热水管、煤气管之间的平行距离不小于300mm。
　　4、墙面线管走向尽可能减少转弯，并且要避开壁镜，什物架、家具等物的安装位置,防止被电锤、钉子损伤。
　　5、如无特殊要求,在同一套房内，开关离地1200—1500mm左右，距门边150-200mm处，插座离地300mm左右，插座开关各在同一水平线上，高度差小于8mm，并列安装时高度差小于1mm,并且不被推拉门、家具等物遮挡。
　　6、各种强弱电插座接口宁多勿缺，床头两侧应设置电源插座及一个电话插座，电脑桌附近，客厅电视柜背景墙上都应设置三个以上的电源插座，并设置相应的电视、电话、多媒体、宽带网等插座。
　　7、音响、电视、电话、多媒体、宽带网等弱电线路的铺设方法及要求与电源线的铺设方法相同，其插座或线盒与电源插座并列安装,但强弱电线路不允许共用一套管.
　　8、所有入墙电线采用16以上的PVC阻燃管埋设，导线占管径〈40％空间，与盒底连接使用专用接口件。
　　9、使用原导线管时，电源线管从地面穿出应做合理的转弯半径,特别注意在地面下必须使用套管连接紧密,在地面下不允许有接头，地面没有封闭之前，必须保护好PVC管套，不允许有破裂损伤；铺地板砖时PVC套管应被水泥沙浆完全覆盖。
　　10、吊顶内导线及灯头线应使用PVC金属波纹管防护，不行用其他材料替代，天花板开槽困难时,导线穿入仿蜡管后可直埋,但必须保留过路盒，以便换线。吊顶内敷设膨胀管线应用管夹固定，距离顶棚面间距须大于50mm。
　　11、线管入槽应采用水泥钉固定，并且钢丝缠绕连接，用水泥砂浆批荡，平直整洁，隐藏后应使用油漆作线管走向标识.
