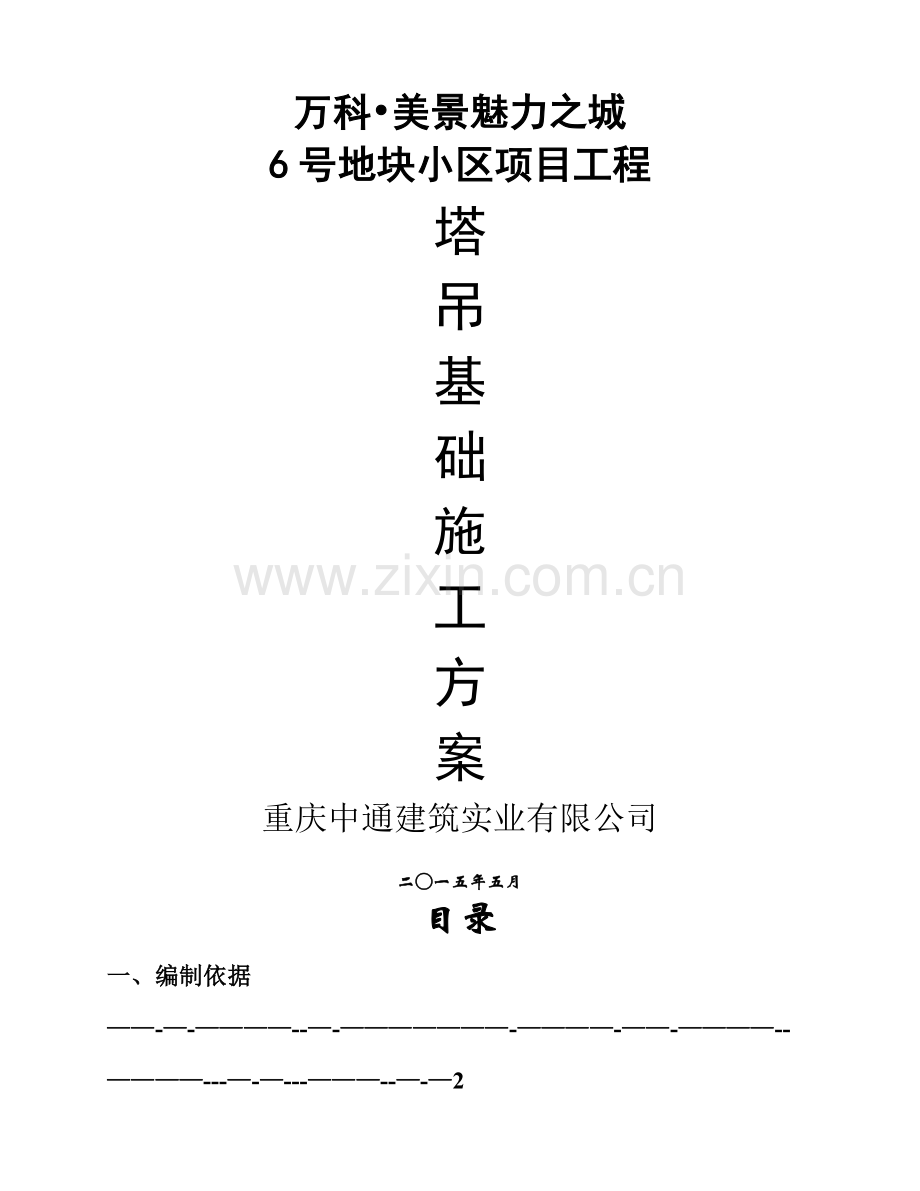

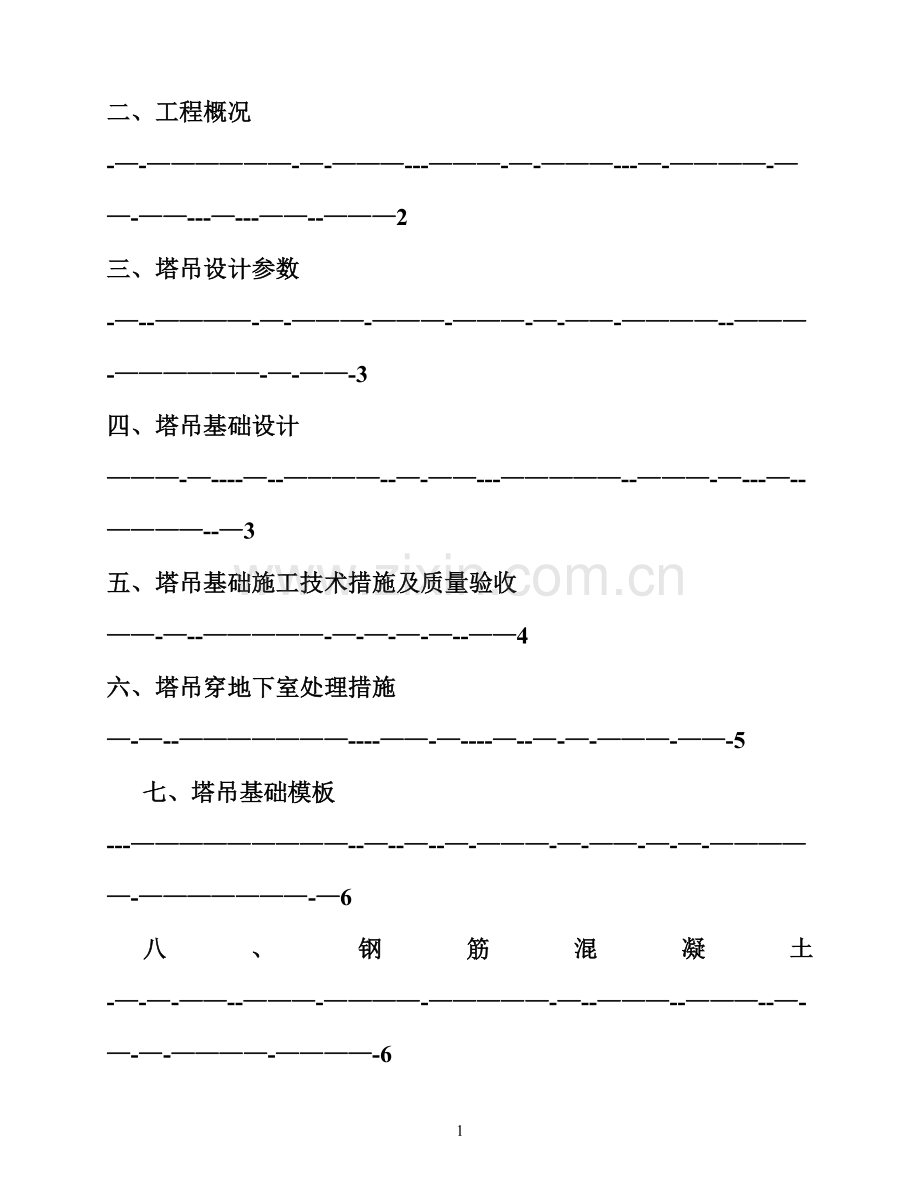

1、万科美景魅力之城6号地块小区项目工程塔吊基础施工方案重庆中通建筑实业有限公司二一五年五月目录一、编制依据-2二、工程概况-2三、塔吊设计参数-3四、塔吊基础设计-3五、塔吊基础施工技术措施及质量验收-4六、塔吊穿地下室处理措施-5 七、塔吊基础模板-6 八、钢筋混凝土-65高层塔吊基础施工方案一、编制依据1、本工程施工组织设计;2、工程勘察报告;3、GB502022002地基与基础施工质量验收规范;4、GB50205-2001钢结构工程施工质量验收规范;5、GB500072002建筑地基基础设计规范;6、GB500172003钢结构设计规范;7、JGJ332001建筑机械使用安全技术规程;8、
2、JGJ942008建筑桩基技术规范;9、本工程设计图纸;10、塔式起重机使用说明书。二、工程概况本工程为万科美景魅力之城6号地块小区建设项目工程,结构形式为剪力墙结构,地上1#26层、226层、320层、427层、5#23层、6#27层、720层,地下1层,总建筑面积为152141。96平方米。建筑结构为17楼为剪力墙结构,C1、C2商业、地下车库框架结构。使用年限50年。抗震设防烈度7。建筑防火分类为一类,耐火等级为一级。场地类别II类。建筑地基基础设计等级:甲级。安全等级为2级。0.000绝对标高148。800m。各栋层数及建筑高度如下表:建筑层数建筑高度1#2674.1m22674。1m
3、32057m42776。9552365.556#2776.9572057本工程7栋高层用6台塔吊,其中1楼为QTZ6012型塔式起重机、2和3共用一台为QTZ6012、4楼为QTZ6012塔式起重机、5楼为5613型塔式起重机、6和7楼共用一台为QTZ6012,商业为QTZ5012。塔吊位置详见塔吊基础平面布置图。三、塔吊设计参数 详见塔吊使用说明书。四、塔吊基础设计6台塔吊基础位于地下室,塔吊基础顶标高同地下室底板底标高.1#楼塔吊布置在1楼南侧、位于(124)/(1-25)轴线之间.2楼塔吊布置在2楼南侧、位于(2-1/(23)轴线之间。塔吊基础顶标高同地下室底板底标高.塔吊基础为天然地基
4、础,塔吊基础砼标号为C35,基础尺寸均为6000mm6000mm15000mm。基础配筋为上下两层25,间距为200mm,拉筋为14400呈梅花布置,钢筋保护层厚度为50mm.(详见塔吊基础图)塔吊基础垫层为100mm厚,垫层下面夯实。塔吊基础总体施工布置见下图,五、塔吊基础施工技术措施及质量验收1、混凝土强度等级采用C35;2、基础表面平整度允许偏差1/1000;3、埋设件埋设参照塔吊基础图:(1)。塔吊预埋件使用预埋基础节或预埋地脚螺栓.(2)固定支腿周围混凝土充填率必须达到95%以上。 4、起重机的混凝土基础应验收合格后,方可使用。5、起重机的金属结构、及所有电气设备的金属外壳,应有可靠
5、的接地装置,接地电阻不应大于10。6、按塔机说明书,核对基础施工质量关键部位。7、检测塔机基础的几何位置尺寸误差,应在允许范围内,测定水平误差大小,以便准备垫铁.8、机脚螺丝应严格按说明书要求的平面尺寸设置,允许偏差不得大于5mm。9、基础砼浇筑完毕后应浇水养护,达到砼设计强度方可进行上部结构的安装作业。如提前安装必须有同条件养护砼试块试验报告,强度达到安装说明书要求.10、塔吊基础砼浇筑后应按规定制作试块,基础内钢筋必须监理部门验收合格方可浇筑砼,并应作好、隐检记录。以备作塔吊验收资料。11、钢筋、水泥、砂石集料应具有出厂合格证或试验报告。12、塔吊基础底部土质应良好,开挖经质检部门验槽,符
6、合设计要求及地质报告概述方可施工。13、塔吊基础施工后,四周应排水良好,以保证基底土质承载力。14、塔机的避雷装置宜在基础施工时首先预埋好,塔机的避雷线可用横截面不小于16mm2的绝缘铜电缆或横截面40mm3mm表面经电镀的金属扁铁直接与基础底板钢筋焊接相连,接地件至少插入地面以下1。5m。15、基础塔吊砼拆模后应在四角设置沉降观测点,并完成初始高程测设,在上部结构安装前再测一次,以后在上部结构安装后每半月测设一次,发现沉降过大、过快、不均匀沉降等异常情况应立即停止使用,并汇报公司工程技术部门分析处理后,方可决定可断续使用或不能使用。六、塔吊穿地下室处理措施本工程塔吊均布置在地下室中,塔吊穿地
7、下室的处理措施如下:1、地下室底板处理措施:(1) 本工程设计塔吊基础顶标高同地下室底板底标高。(2) 本工程塔吊预埋件使用的是预埋节和地脚螺栓两种方式,地下室底板垫层和塔吊基础顶同高,故地下室底板可以直接穿过塔吊预埋节,不影响地下室底板的整体浇筑.2、地下室顶板处理措施:(1)在地下室顶板上开一个2米2米方孔,塔吊拆除后,用高一强度等级的微膨胀混凝土封闭。因塔吊处预留孔封闭后,底板受力与实际设计状况不同,为保证顶板安全,在封回洞口前,塔吊所在跨的顶板下方加钢管支撑. (2)顶板预留孔处钢筋按设计要求预留一个搭接长度,拆除塔吊后,采用搭接的方式连接。板四周预留原顶板配筋钢筋500mm长,按原顶
8、板配筋间距设置。(3)在预留的顶板洞口周边砌筑20cm高的砖墙挡水,素水泥浆抹光。并在周边加设1200mm高防护栏杆。七、塔吊基础模板施工(1) 基础垫层浇筑100mm 厚C15商品混凝土,浇筑过程中原浆抹平、压光,阴阳角处压抹成小圆角;在已浇筑的混凝土强度未达到1.2N/mm2 前不得在其上踩踏。(2)用木模支护基础模板 ,加固稳固牢实,保证不偏位、不涨模。 八、钢筋混凝土塔吊基础下做100mm厚混凝土垫层,混凝土标号C15,待垫层强度达到设计强度的75以后开始绑扎基础下铁钢筋,吊装预埋节(或预埋地脚螺栓),上铁进行钢筋绑扎,拉结筋绑扎,然后使用C35混凝土一次分层浇注完成,振捣密实。浇筑砼后12小时注意养护,使砼达到强度,待砼强度达到设计强度的80%(强度由试验室试压同条件养护的试块或现场回弹后通知)以后方可进行塔吊的安装。
