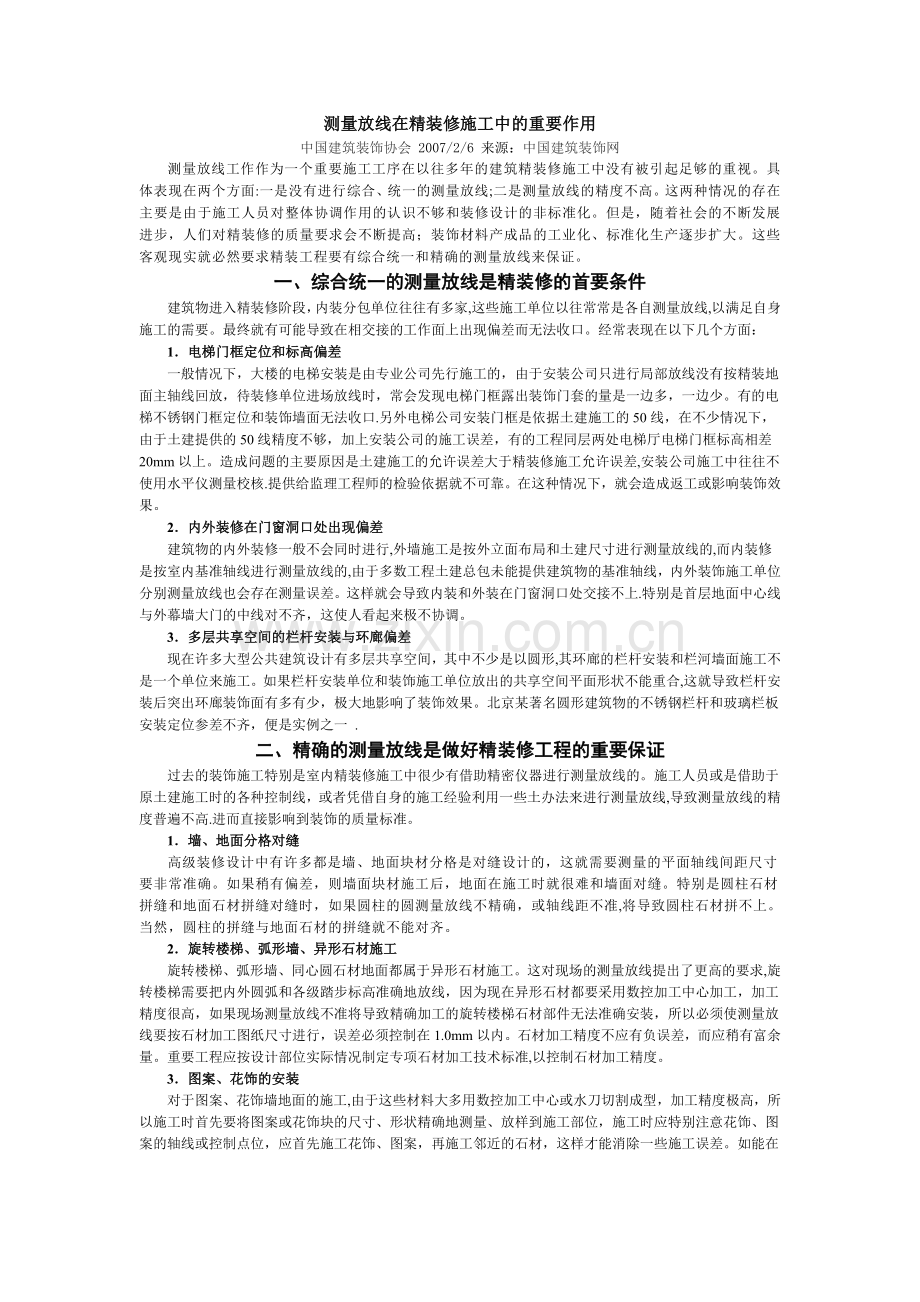

测量放线在精装修施工中的重要作用中国建筑装饰协会 2007/2/6 来源：中国建筑装饰网测量放线工作作为一个重要施工工序在以往多年的建筑精装修施工中没有被引起足够的重视。具体表现在两个方面:一是没有进行综合、统一的测量放线;二是测量放线的精度不高。这两种情况的存在主要是由于施工人员对整体协调作用的认识不够和装修设计的非标准化。但是，随着社会的不断发展进步，人们对精装修的质量要求会不断提高；装饰材料产成品的工业化、标准化生产逐步扩大。这些客观现实就必然要求精装工程要有综合统一和精确的测量放线来保证。一、综合统一的测量放线是精装修的首要条件建筑物进入精装修阶段，内装分包单位往往有多家,这些施工单位以往常常是各自测量放线,以满足自身施工的需要。最终就有可能导致在相交接的工作面上出现偏差而无法收口。经常表现在以下几个方面：1电梯门框定位和标高偏差一般情况下，大楼的电梯安装是由专业公司先行施工的，由于安装公司只进行局部放线没有按精装地面主轴线回放，待装修单位进场放线时，常会发现电梯门框露出装饰门套的量是一边多，一边少。有的电梯不锈钢门框定位和装饰墙面无法收口.另外电梯公司安装门框是依据土建施工的50线，在不少情况下，由于土建提供的50线精度不够，加上安装公司的施工误差，有的工程同层两处电梯厅电梯门框标高相差20mm以上。造成问题的主要原因是土建施工的允许误差大于精装修施工允许误差,安装公司施工中往往不使用水平仪测量校核.提供给监理工程师的检验依据就不可靠。在这种情况下，就会造成返工或影响装饰效果。2内外装修在门窗洞口处出现偏差建筑物的内外装修一般不会同时进行,外墙施工是按外立面布局和土建尺寸进行测量放线的,而内装修是按室内基准轴线进行测量放线的,由于多数工程土建总包未能提供建筑物的基准轴线，内外装饰施工单位分别测量放线也会存在测量误差。这样就会导致内装和外装在门窗洞口处交接不上.特别是首层地面中心线与外幕墙大门的中线对不齐，这使人看起来极不协调。3多层共享空间的栏杆安装与环廊偏差现在许多大型公共建筑设计有多层共享空间，其中不少是以圆形,其环廊的栏杆安装和栏河墙面施工不是一个单位来施工。如果栏杆安装单位和装饰施工单位放出的共享空间平面形状不能重合,这就导致栏杆安装后突出环廊装饰面有多有少，极大地影响了装饰效果。北京某著名圆形建筑物的不锈钢栏杆和玻璃栏板安装定位参差不齐，便是实例之一 .二、精确的测量放线是做好精装修工程的重要保证过去的装饰施工特别是室内精装修施工中很少有借助精密仪器进行测量放线的。施工人员或是借助于原土建施工时的各种控制线，或者凭借自身的施工经验利用一些土办法来进行测量放线,导致测量放线的精度普遍不高.进而直接影响到装饰的质量标准。1墙、地面分格对缝高级装修设计中有许多都是墙、地面块材分格是对缝设计的，这就需要测量的平面轴线间距尺寸要非常准确。如果稍有偏差，则墙面块材施工后，地面在施工时就很难和墙面对缝。特别是圆柱石材拼缝和地面石材拼缝对缝时，如果圆柱的圆测量放线不精确，或轴线距不准,将导致圆柱石材拼不上。当然，圆柱的拼缝与地面石材的拼缝就不能对齐。2旋转楼梯、弧形墙、异形石材施工旋转楼梯、弧形墙、同心圆石材地面都属于异形石材施工。这对现场的测量放线提出了更高的要求,旋转楼梯需要把内外圆弧和各级踏步标高准确地放线，因为现在异形石材都要采用数控加工中心加工，加工精度很高，如果现场测量放线不准将导致精确加工的旋转楼梯石材部件无法准确安装，所以必须使测量放线要按石材加工图纸尺寸进行，误差必须控制在1.0mm以内。石材加工精度不应有负误差，而应稍有富余量。重要工程应按设计部位实际情况制定专项石材加工技术标准,以控制石材加工精度。3图案、花饰的安装对于图案、花饰墙地面的施工,由于这些材料大多用数控加工中心或水刀切割成型，加工精度极高，所以施工时首先要将图案或花饰块的尺寸、形状精确地测量、放样到施工部位，施工时应特别注意花饰、图案的轴线或控制点位，应首先施工花饰、图案，再施工邻近的石材，这样才能消除一些施工误差。如能在设计中采用错缝联接就更好了.现在有些多边形花饰地面，其中尖角部位与四边环形石材拼缝对不上，还与矩形地面石材分格拼缝对不上,造成该精的没有精，视觉效果就不够好。三、建材工业化程度的日益提高需要有精确的测量放线来保证随着大量新型建筑材料的不断涌现，建筑材料的工业化和标准化程度也日益提高.如单铝板或铝型板墙板、蜂窝铝板天花板、大型单铝板天花板、成品木饰面挂板等.这些材料是按设计加图纸在工厂加工成型,运抵现场按编号安装就位，在现场是不允许再重新切割加工。所以要求现场能提供精确详细的装饰面内净尺寸的测量详图，才能给加工厂提供准确的尺寸依据。另外，安装这些部件的骨架制作或安装也相应要求很高。对设备安装还需提供精确的位置，才能使先期安装的风口和消防喷淋头的位置能与工业成品大型天花板配合准确。应该指出，只有综合测量放线，才能给设备安装标注精确的安装位置，就可避免一些不必要的扯皮和返工。虽然承担内装主导施工的装饰公司，可能会付出更多的测量放线工作,但只有这样才能解决原来各自测量、各自施工带来的许多矛盾。四、精装修工程测量放线需达到的测量精度及仪器选用精装修工程施工测量放线应该借助于精密的仪器和科学的测量放线方法，测量放线的精度一般为允许施工误差的1/21/3，具体要求如下:1对垂直度的控制室内垂直度精度应高于1/3000。在全高范围内应小于2mm。按此要求可选用“北光生产的J2型经纬仪以及比其精度更高的仪器。2对水平度的控制水平线每3m两端高差小于1mm同一条水准线的标高允许误差为2mm（此线长大于3m小于50m）。根据此要求可选用“北光生产的S2型水准仪或更高精度的仪器。五、装饰工程应用实例1中国人寿大厦（原北京世界金融中心）该工程首层由直径约20m的圆形大堂、自动扶梯厅和圆形四季厅等部分组成,设计以大堂和四季厅的圆心联线为主轴线，大堂墙面为弧形墙面,内有8个扇形墙体和四根纺锤形异形大柱，半圆形玻璃幕外墙。施工主要由三家施工单位承包.在施工中三家公司共同确定好连接两圆心的主轴线和两圆心位置.并以此作为基准轴线分别进行测量放线，确保交接处准确无误。大堂地面为同心圆拼花岗石地面（见图）,外圈地面为8等分，地面石材均用数控加工中心切割成型。要求在工厂预拼装，拼缝宽度小于0。3mm.先用国产石材试生产,检测合格。说明数控机床有足够的加工精度，这就要求人工测量放线也必须达到足够的精度。为此，我们拟定了专门的测量放线方案。首先以OM主轴线为基准轴线顺时针方向做出16等分基线.理论上每个圆心角应为22.5。每个角度的测量按规定测完一个侧面,取平均点。最后一个角测完后与OM轴线有25的差距，再将这25”按16等分平均分摊到16个圆心角中，即可得到了准确的16等分基准线，然后在这16条基准线上分别测量出R1=2。5m、R2=5m、R3=7。5m。5道圆弧半径控制点（两点之间距离2.5m，以保证3m的靠尺能使用）.铺石材时即以这些点和线为基准，还拟定了专项施工工艺铺砌石材，严格控制每一圈石材的施工，使径向误差均小于0.5mm。最后做到在未磨切任何一块石材的情况下完成大堂地面铺砌，并收到了很好的效果。石材缝隙小于0.3mm，平面度达到0。3mm，达到了质量验收标准中的优良标准。 2中国银行大堂北京中国银行大厦是世界著名华裔建筑师贝聿铭先生的大作，我公司承建首层大堂及二层营业厅等部分。大堂由四季厅、贵宾厅和营业厅组成，建筑面积3400，建筑柱网为6900mm6900mm，室内精装地面分格以1150mm为基本模数,设计要求墙面分缝和地面分缝完全对齐,而且厅内门洞和栏杆立柱的定位、保安台、营业柜台、书写台、休息长凳等的拼缝和阳角等均需严格按此模数定位.所有墙地面和异型石材均在意大利加工,现场按编号安装就位,由此可见现场的测量放线必须要有足够的精度，才能保证施工安装的准确。现场采用北光J2E经纬仪和DS3型水平仪,根据总包提供的基准轴线，在纵横方向各平移1。0m，放出6900mm6900mm网格，并用钢卷尺丈量对角线校正，两对角线误差应小于2。0mm，然后再将校核后的柱网返回轴线位置，再进一步弹出1150mm1150mm分格网。在施工中，先铺砌2条纵横控制轴线上的石材，并用经纬仪随时监测，由于各专业施工队伍均采用统一测定的柱网来施工，加上石材加工精度很好。虽然大堂和二层营业厅、地下一层营业厅都有台阶和平台相联，整体空间有几个不同标高,但地面石材分缝笔直,最长一条达80m，用经纬仪检测误差为零。所有缝隙均匀一致。完全达到了设计预期的要求，成为近年来室内装修的精品.
