北仓污水处理厂升级改造工程（二合同）——施工组织设计施工方案

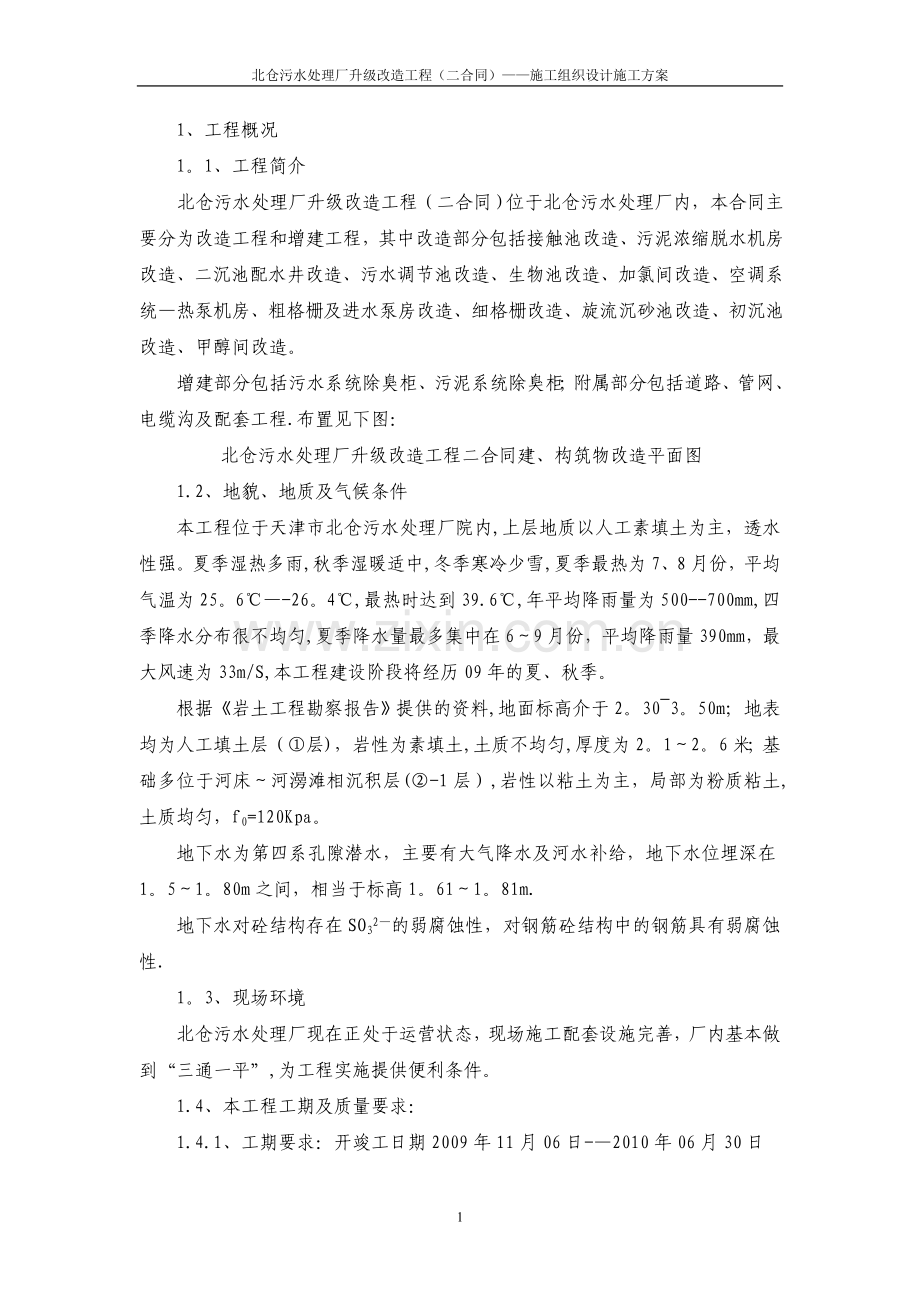

1、工程概况
1。1、工程简介
北仓污水处理厂升级改造工程（二合同）位于北仓污水处理厂内，本合同主要分为改造工程和增建工程，其中改造部分包括接触池改造、污泥浓缩脱水机房改造、二沉池配水井改造、污水调节池改造、生物池改造、加氯间改造、空调系统—热泵机房、粗格栅及进水泵房改造、细格栅改造、旋流沉砂池改造、初沉池改造、甲醇间改造。
增建部分包括污水系统除臭柜、污泥系统除臭柜；附属部分包括道路、管网、电缆沟及配套工程.布置见下图：
北仓污水处理厂升级改造工程二合同建、构筑物改造平面图
1.2、地貌、地质及气候条件
本工程位于天津市北仓污水处理厂院内,上层地质以人工素填土为主，透水性强。夏季湿热多雨,秋季湿暖适中,冬季寒冷少雪,夏季最热为7、8月份，平均气温为25。6℃—-26。4℃,最热时达到39.6℃,年平均降雨量为500--700mm,四季降水分布很不均匀,夏季降水量最多集中在6～9月份，平均降雨量390mm，最大风速为33m/S,本工程建设阶段将经历09年的夏、秋季。
根据《岩土工程勘察报告》提供的资料,地面标高介于2。30~3。50m；地表均为人工填土层（①层)，岩性为素填土,土质不均匀,厚度为2。1～2。6米；基础多位于河床～河澷滩相沉积层(②-1层）,岩性以粘土为主，局部为粉质粘土,土质均匀，f0=120Kpa。
地下水为第四系孔隙潜水，主要有大气降水及河水补给，地下水位埋深在1。5～1。80m之间，相当于标高1。61～1。81m.
地下水对砼结构存在SO32—的弱腐蚀性，对钢筋砼结构中的钢筋具有弱腐蚀性.
1。3、现场环境
北仓污水处理厂现在正处于运营状态，现场施工配套设施完善，厂内基本做到“三通一平”,为工程实施提供便利条件。
1.4、本工程工期及质量要求：
1.4.1、工期要求：开竣工日期2009年11月06日-—2010年06月30日
1.4.2、质量标准：达到国家质量验收规范合格标准
1。5编制依据
1。5．1、依据北仓污水处理厂升级改造工程(二合同)合同文件、设计施工图；
1。5。2、依据国家和行业颁布的现行相关规程、规范标准等；
1。5。3、国家现行规范标准：
《给水排水构筑物施工和验收规范》GBJ141-90
《给水排水管道工程施工验收规范》GB50268—97
《城市污水处理厂工程质量验收规范》GB50334—2002
《预制混凝土构件质量检验评定标准》GBJ321—90
《建筑地基基础工程施工质量验收规范》GB50202-2002
《屋面工程施工质量验收规范》GB50207-2002
《建筑地面工程施工质量验收规范》BG50209—2002
《建筑装饰装修工程质量验收规范》GB50210—2002
《建筑防腐蚀工程施工及验收规范》GB50212—2002
《建筑防腐蚀工程质量检验评定标准》GB50224-95
《建筑工程施工质量验收统一标准》GB50300-2001
《智能建筑工程质量验收规范》GB50339-2003
《建筑涂饰工程施工及验收规程》JGJ/T29-2003
《塑钢门窗安装及验收规范》JGJ103-96
《机械喷涂抹灰施工规程》JGJ/T105—96
《建筑工程饰面砖粘贴强度检验标准》JGJ110—97
《外墙饰面砖工程施工几验收规程》JGJ126—2002
《地基及基础工程施工及验收标准》GBJ202-83
《砌体工程施工质量验收标准》GB50203—2002
《混凝土结构工程施工质量验收规范》GB50204-2002
《钢结构工程施工质量验收规范》GB50205-2001
《建筑工程冬季施工规程》JBJ104—97
《地下防水质量验收规范》GB50208—2002
《城镇供热管网工程施工及验收规范》CJJ28-2004
《工业金属管道工程施工及验收规范》GB50184—93
《工业设备及管道绝热工程质量检验评定标准》GB50185—93
《工业金属管道工程施工验收规范》GB50235—97
《建筑给排水及采暖工程施工质量验收规范》GB50242-2002
《通风与空调工程施工质量验收规范》GB50243—2002
《天津市直埋式预制保温管道工程施工质量验收标准》JJG11—94
《城镇直埋供热管道工程技术规程》CJJ/T81-98
《现场设备、工业管道焊接工程施工及验收规范》GB50236-98
《电气装置安装工程低压电器施工及验收规范》GB50254—96
《建筑电气工程施工质量验收规范》GB50303-2002
1。6、编制原则
1。6。1、严格遵循设计图纸、地质资料及国家、部委和地方政府颁布的有关技术规范、规程的规定,认真分析研究,制定切实可行的施工技术措施。
1.6.2、总体考虑，全面协作，选择适宜本工程条件的施工机械设备和人员，发挥设备、人才优势，认真分析,充分比较、论证，合理规划整个工程的施工程序、技术措施，减小施工干扰，加强各施工工序间的衔接，提高施工效率，确保施工质量和进度。
1。6。3、进行多方案分析比较,针对工程合同要求及关键节点工期要求，本着先重点后一般的原则，重点考虑关键工序，通过对技术、方法、劳动力、设备、材料等的优化配置，将工程质量、进度与成本相结合，选择可靠的供水、供电、排水、排污、防噪、防尘方案，选择最有利于工程施工，同时又对周围环境影响最小的施工布置方案保证高质量、快进度、低成本。
1。6.4、认真贯彻执行“百年大计，质量第一”的质量方针政策，在业主和监理工程师的指导下，优质、快速、高效地完成本工程施工,交给业主一份满意的答卷，为天津市的高速发展贡献力量。
2、施工总平面图
该工程所涉及改建工程及新建工程分布在原有污水厂北半部及东半部，现场临时设施利用一合同布置区域，主要将钢筋加工区移至新建生物池北侧。
2。1、布置原则
2。1.1、施工围挡占地保证厂内交通顺畅,布设时,考虑尽可能地避免材料二次倒运，避免场内道路进行多次迁改，电、水管线埋设符合标准规范。
2。1。2、施工现场实行“三区"(作业区、材料区、生活区）隔离.三区设置符合安全标准,标识清楚醒目。现场布置加工棚,以便于施工。现场办公室设置在明显位置，设施符合施工条件要求，做到各项管理制度齐全、上墙并且公布市安全监督报警电话。
2.1.3、现场施工用电与用水情况执行国家及我市标准规范,做到安全用电，安全施工，节约水、电资源.
2.2、现场布设
2。2。1、办公区：本工程办公区设置在厂区办公楼内，与业主、监理及厂区主管部门一同办公，对各单位协调,沟通提供便利条件，并在施工现在设立现场办公室,利于现场管理。
2.2。2、围挡：本工程为封闭式管理，采用2m高围挡进行封闭现场,施工现场围档外的拐角处及大门外侧夜间设立红色警示灯,以防止意外事故的发生。
2。2。3、生活区：主要利用污水厂内现有民工生活区域，在现场建立危险品存放库房，将可能产生危险的物品与其它材料分离放置.
2。2。4、材料及加工区
钢筋加工区设在新建生物池北侧,木工加工区利用现有木工加工区,设置钢筋存放区,钢筋加工区，成品存放区，木工加工区，周转材存放区,采用型钢钢架作骨架,石棉瓦盖顶，地面作硬化处理,并利用原有库房板棚作为库房.
2.2.5、场地施工道路：以厂内道路和目前施工道路作为临时施工路，并做好日常清理和维护。
2。2.6、用水用电及排水设施
2.2。6.1施工用电
主要施工用电为现有400KVA变压器提供，其余部位在施工区域附近二分变作为施工用电;为防止突然断电对施工造成影响,准备在施工现场内设1台120KVA发电机，提供施工的全部应急用电。在供电接线口位置接线引入施工区,用电缆接入各施工点配电箱，施工现场供电线路采用架空和埋设两种方式，埋设电缆均采用机砖砌沟，电缆穿PVC管法，以保护电缆。施工现场设多盏钠灯作为夜间施工的照明，保证夜间施工有足够的亮度。在各用电的配电箱周围，用2m 长的镀锌钢管2 根埋入地下作为接地极,用1根25×4mm 的镀锌扁钢与接地极焊接后,引到配电箱的接地排上.接地排与从变电所引出的低压电缆的零线相接，构成重复接地系统。接地电阻不大于1欧姆。各用电设备的金属外壳用接地线与接地排相接。
2。2.6.2给排水
水源引自厂内甲方指定水表井，采用Ф100mm供水管埋地1000mm，敷设至供水处。现场排水采用φ300PVC管,每隔30m砌一沉淀井，在排入厂区污水管网处设一三级沉淀井，用潜水泵抽入管网。
2.3、施工现场总平面图
施工总平面图
3、项目班子主要管理人员
在项目的组织机构上将设项目经理1名，项目副经理1名，项目安全经理1名。考虑到此标段工期非常紧张，在管理上统一管理，科学施工，强化指挥，在施工组织落实上采取一切科学有力、切实可行的措施，确保本工程安全、优质、按期完工。
3。1、施工组织机构
根据本工程的施工特点,工程中标后将由我公司多年从事市政工程建设、大型基础设施建设的施工人员组成“北仓污水处理厂升级改造工程二合同项目经理部”,实行项目法管理，负责工程的组织实施，并组织专家组，在工程实施过程中给予全面指导。
3。2、项目班子的管理目标
根据招标文件的有关要求，认真贯彻执行我公司的质量方针和质量保证体系。在施工现场管理中，制订下列管理目标和措施，定岗定责,在工程施工过程中，逐步完善，严格执行。
北仓污水处理厂升级改造工程（二合同）人员组织机构
项目副总工：李福良
项目副经理（兼安全经理）：周印堂
项目副经理：解亚鹏
项目经理：杨冰
项目总工：满俊勇
文明施工
：
裘新民
测量员
：
刁翼鹏
施
工
员
：
张
建

安全管理：
魏东
质量管理：
王玲
质
量
员
：
刑
红
杰
材
料
员
：
张
明
材料管理：
郭玉林
安
全
员
：
杨
子
跃
计划管理：
陈坤
计
量
员
：
陈
彦
昆

3.2。1、工程质量目标
达到国家质量验收规范合格标准
3.2.2、工期目标
开竣工日期2009年11月6日-—2010年06月30日.
3.2.3、施工现场管理目标
根据业主有关要求，结合本单位的管理水平，在施工现场管理中制订下列管理目标:
安全生产目标：杜绝伤亡事故。
文明施工目标：达到天津市建委关于文明施工的要求.
根据以上目标，制定措施如下：
3.2。3。1施工技术管理措施
建立健全以总工程师为首的技术管理体系,负责本工程的施工技术管理.对于关键工序、重点部位，成立相应的专业技术小组，对高空作业、支撑体系、防水工程、主体混凝土工程等项目重点把关，各负其责，解决相应的技术难点。
3。2.3.2计划管理措施
编制切实可行的网络计划，找出关键工序、关键工期，充分考虑施工现场可能对工程进展造成延误的各种因素并采取相应的预防及补救措施.根据总体网络计划编制月、旬、周的施工作业计划，并根据实际完成的情况及时调整,实行动态管理,随时对施工过程中出现的进度滞后分析原因，制定相应的对策措施，做到“以日保周,以周保旬，以旬保月"，确保总网络计划的实现.每周召开进度计划会,分析上周进度完成情况,下达下周工作计划安排,对进度滞后情况进行原因分析，并制定具体的改进方案，在人、机、材的投入上及时进行调整，确保进度计划。
3。2。3。3质量管理措施
工程质量由项目经理总负责,并层层分解、层层落实，做到责任到人，赏罚分明。根据ISO9002质量体系要求,开工前编制本工程的《质量计划书》，由项目部讨论并经上级部门批准后下发到各施工管理人员及各作业班组,各工序施工前由技术负责人编写下发《施工方案》至作业层，并严格将《质量计划书》和《施工方案》实施于整个施工过程中.
3。2.3。4安全管理措施
建立健全的安全生产责任制，项目经理对项目部的安全生产工作负全责，设专职安全项目经理一名具体落实。项目部各部门、各施工队、班组层层落实，实行安全生产责任制.对关键部位进行重点预防。各道工序施工前由安全员进行安全交底,健全安全工作每周检查讲评制度，设置安全流动红旗,每月一评,奖罚分明。
3。2。3。5文明施工管理措施
严格执行天津市及业主有关文明施工的规定，建立健全现场文明施工管理责任制，将文明施工作为施工管理中一项重点工作来抓。工程开工前，根据工程情况制定文明施工管理的具体办法要求，并定期组织检查评比。施工场地进行全封闭管理，车辆出入要登记，管理、施工人员佩带胸卡，场地各出入口均设保安人员管理.土方淤泥排放采用散体物料运输车,并经冲车台进行冲洗，以避免对道路污染。施工中污水排放前均经过沉淀池净化达到标准后排入污水管道.施工场地全部硬化和绿化，并保持整洁，材料、机具摆放整齐，施工范围内无积水、淤泥。
3。2。3。6成本管理措施
加强物资采购环节的管理,严把采购、运输、发放等各个环节,降低消耗，杜绝浪费,降低成本。合理安排施工组织,搞好劳动力调配和生产资料的配置,组织均衡生产,避免窝工和抢工等现象，提高生产率,降低成本.进行责任成本管理，层层有指标,人人有责任,严格控制生产和管理费用.
4、施工进度及工期保证措施
4.1工程施工进度计划
4.1。1、总体施工安排
依据招标文件的工期要求，本工程开工日期为2009年11月6日,竣工日期为2010年6月30日，总工期237天。具体施工部署如下:
该工程共有8个构筑物改造（接触池改造、污泥浓缩脱水机房改造、二沉池配水井改造、污水调节池改造、生物池改造、污水系统除臭柜、污泥系统除臭柜、空调系统—热泵机房生物池),1个建筑物改造（加氯间改造),要求225天全部完成。在2010年3月1日为新系统投入使用日期的前提下，新建工程的工艺管道、设备安装、电缆沟全部要求在2010年3月1日前完成。在此期间须经历一个春节，综合考虑了工期、质量、技术与经济等因素的基础上，结合现场的实际情况，本着以工期为重点的前提下，我单位准备组织工艺管道、设备安装及土建施工同时进行穿插作业。
4。2、具体施工计划
工程项目
开工日期
完工日期
计划时间
施工前期准备工作
2009年11月6日
2009年11月15日
10天
加氯间改造
2009年11月16日
2010年12月13日
28天
污泥浓缩脱水机房改造
2009年11月16日
2009年12月3日
18天
污泥系统除臭柜
2009年11月16日
2009年11月24日
9天
污水系统除臭柜
2009年11月17日
2009年11月25日
9天
二沉池配水井改造
2010年2月28日
2010年3月16日
17天
接触池改造
2010年2月28日
2010年4月18日
50天
空调系统—热泵机房
2010年3月10日
2010年4月11日
33天
生物池改造
2010年3月2日
2010年4月9日
39天
污水调节池改造
2010年2月25日
2010年3月9日
13天
加氯间装修
2010年3月6日
2010年3月22日
17天
新系统管沟施工
2009年11月16日
2010年1月14日
60天
老系统管沟改造
2010年3月10日
2009年9月20日
20天
新系统电缆沟施工
2009年11月16日
2010年1月14日
60天
老系统电缆沟改造
2010年3月10日
2010年3月29日
20天
道路施工
2010年5月25日
2010年6月30日
37天
新系统电气及工艺安装
2009年11月28日
2010年2月25日
90天
老系统电气及工艺安装
2010年3月18日
2010年4月26日
40天
暖气管道更换及新建
2010年3月26日
2010年5月24日
60天

9

北仓污水处理厂升级改造工程（二合同）——施工组织设计施工方案
5、劳动力计划
自本工程开始施工时,根据不同阶段施工需要及时调整劳动力计划,以保证施工正常生产及进度要求，进而确保工期。
5。1、 劳动力计划
工种
按工程施工阶段投入劳动情况
2009年
2010年
11月10日～
12月31日
1月1日～
2月28日
3月31日～
4月30日
5月1日~
6月30日
工程技术人员
6
6
6
6
质量管理人员
4
4
4
4
行政管理人员
6
6
6
6
钢筋工
40
10
40
40
木工
20
10
40
40
架子工
10
5
20
20
砼工
10
5
20
20
瓦工
8
5
8
5
测量工
6
2
6
6
试验工
3
3
3
3
机械操作工
14
10
10
10
水暖工
12
12
20
30
起重工
5
6
8
5
焊 工
8
18
20
10
铆 工
6
8
8
8
钳 工
20
15
15
15
电 工
6
8
8
10
仪表工
6
15
18
23
调试工
4
4
8
12
油 工
11
12
15
18
保温工
2
8
8
2
配合工
20
15
20
20
合计
227
187
311
313

95
北仓污水处理厂升级改造工程（二合同）
5。2、劳动力计划保证措施
5。2。1、劳动力的管理
劳动力的管理是企业管理的重要组成部分,也是工程管理的重要组成部分。劳动管理的任务是在工程施工过程中,对有关劳动力进行计划、决策、组织、指挥、监督和调度，从而协调职工的工作，充分发挥职工的积极性，不断提高其劳动生产率.
5.2.1。1充分挖掘劳动资源,合理安排和节约使用劳动力.
5.2.1.2正确对待定额,正确处理国家、集体和劳动者个人的利益关系，充分调动广大职工的积极性。
5。2.1.3编制劳动力使用计划,合理、节约、控制使用劳动力,改善劳动组织，完善劳动的分工和协作关系，制订劳动力调配管理办法，挖掘劳动潜力。
5.2。1。4合理执行工资制度,控制工资限额，搞好工资分配，正确掌握奖惩制度。
5.2。1.5编制劳动计划,确定计划期内劳动力的需要量，随着施工过程的进展合理调整劳动力,保证劳动力的协调和合理使用。
5.2。2、提高劳动生产率的措施
5。2。1.1开展科学研究，促进技术进步。全面开展科学研究工作，促进建筑技术的进步。提高管理水平,科学的组织生产。
5。2.1。2改善劳动组织,建立相应的劳动组织,形成有利于个人技术的发挥，以及工种之间的分配和协作的机制，建立岗位责任制,以促进劳动生产率的提高。
5。2.1。3提高职工的科学技术水平和技术熟练程度。加强职工的文化、技术教育，使所有参加生产的职工都能掌握一定的现代化管理知识和有关的新工艺、新技术、新方法。
6、工程投入的主要施工机械设备及材料试验、测量、质检仪器设备
6。1、机械设备
序号
设备名称
规格型号
数
量
国别
产地
制造
年份
额定功率(KW）
生产能力
备注
1
汽车吊
QY—25
4
中国
2003

25T

2
推土机
宣化120
1
中国
2004
120
良好

3
冲车机

1
中国

良好

4
发电机
120KW
1
中国
2004
120
良好

5
泥浆泵

2
中国
2005
15
良好

6
空压机
VY－12／7
5
中国
2006

12m3／min

7
潜水泵
QY－25
40
中国
2006
2。2
良好

8
挖掘机
PC200
6
日本
2005

500m3/d

9
装载机
3T
1
中国
2004

3T

10
交流电焊机
BX—300
10
中国
2007
38
良好

11
钢筋切断机
GJ—40
4
中国
2008
3
良好

12
钢筋弯曲机
GW40-1
4
中国
2007
3
良好

13
钢筋调直机
GJ4—14/4
2
中国
2008
1.5
良好

14
砼振捣器
ZN50
20
中国
2008
1.5
良好

15
平刨

2
中国
2007

良好

16
砼输送泵

2
中国
2006

60m3/h

17
搅拌机
40L
2
国产
/
/
良好

18
搅拌机
40L
2
国产
/
/
良好

19
电气焊
/
10
国产
/
15KW
良好

20
泥浆泵
Φ100
6
国产
/
/
良好

21
运行车
15t
4
国产
/
/
良好

22
平板拖车
10m
2
国产
/
/
良好

23
电磁钻
/
2
国产
/
/
良好

24
台钻
/
3
国产
/
/
良好

25
角磨机
/
4
国产
/
/
良好

26
电锤
/
4
国产
/
/
良好

27
手拉葫芦
6米
8
国产
/
/
良好

28
液压压线钳
35mm2－240mm2
2
国产
/
/
良好

29
液压打孔机
D18
2
国产
/
/
良好

30
移动发电机
120KW
1
国产
/
/
良好

6。2、办公设备
序
号
设备
名称
数
量
规格
型号
主要工作
性能指标
出厂日期
(年月)
使用时间
(年）
现在
何处
1
电脑
3
联想
Core2
2008年
1
天津
2
货车
1
昌河
1。5T
2002年
7
天津
3
复印机
1
CANON2120
A3
2004年
5
天津
4
打印机
3
LASERJET6L
A4
2004年
5
天津
5
数码相机
1
柯达
700像素
2007年
2
天津
6
摄像机
1
松下
700像素
2007年
2
天津
7
汽车
1
夏利
1。3L
2003年
6
天津
6.3、主要材料试验、测量、质检仪器设备
序号
仪器设备名称
规格型号
单位
数量
备注
1
全站仪
SET2010
套
1

2
精密经纬仪
An2
套
2

3
精密水准仪
T1610
套
2

4
水准仪
S3
套
2

5
水准仪
DS28
套
2

6
铟瓦尺
铟钢条码
套
2

7
单棱镜组

套
1

8
三棱镜组

套
1

9
跟踪杆
铝合金
套
1

10
全站仪三角架
木制
套
1

11
经纬仪三角架
木制
套
2

12
水准仪三角架
木制
套
2

13
单棱镜三角架
木制
套
1

14
三棱镜三角架
铝合金
套
1

15
塔尺
铝合金
把
2

16
计算器
PA4500/PA4800
台
2

17
砼坍落度筒

套
4

18
土工试验器具

套
2

19
压力试验机

台
1

20
变压比电桥
QJ35
台
1

21
高精度直阻快速测量仪
KY—C
台
1

22
回路电阻自动测试仪
WOJ—II
台
1

23
电动兆欧表
3121
台
2

24
接地电阻表
ZC-8型
台
2

25
局部放电检测仪
JF9801
台
1

26
串联谐振试验仪
HDSRf18
台
1

27
钢卷尺
50m
个
4

28
钢直尺
1m
把
2

29
钢角尺
500mm×250mm
把
4

30
铁水平尺
500mm
台
4

6。3、主要机械、设备及材料保证措施
6。3.1、主要机械、设备保证措施
根据工程特点，施工方法及施工进度计划,配置先进的加工机械和安装机具.
6。3。1。1按进度计划分阶段调配机具进场，既确保施工需要,又不闲置。
6.3。1。2凡进场机具事先均进行维修和保养，确保进场机具完好无损。
6。3.1。3根据工程需要添置部份新机具,做好新机具的采购,验收工作。
6。3。1。4对使用中的机具定期组织保养,对产生故障的机具及时安排维修，并准备一些备用机具供抢进度和机具损坏时用，对消耗性配件作一定数量的储备,以供随时更换.
6。3.2、材料保证措施
施工材料供应是保证工程顺利进行的又一重要环节。材料管理好坏会对工程质量、工程成本产生直接影响。为此，需采取如下的措施：
6.3.2。1做好提供材料的供应
6。3。2.2按工程施工进度计划及预算材料分析，及时编制供料计划.
6。2.2.3加强采购成本的控制，做到货比三家,择优采购，保证材料的质量和数量。
6.3。2。3加强对采购材料的检验，杜绝劣质材料进库.
6.3。2。4加强对进库材料的保管,严格领料制度。
7、各分部分项工程主要施工方法
7。1构筑物改造
7。1.1生物池改造
生物池改造主要包括新建池壁、中隔板，新增池壁及牛腿钢筋采用喜利得植筋，中层板担在新增牛腿上。根据厂区通水系统规划,将生物池改造安排在新系统通水之后（2010年3月1日之后）.根据图纸中生物池伸缩缝位置将此中隔板及池壁施工分为四段，每段长度为17。5m和19m。
生物池改造剖面图
生物池改造平面图
7。1。1.1植筋
1)施工步骤
A．钻孔：使用电锤或钻孔机钻孔，钻头大小参考安装数据表，钻孔深度应按图纸设计要求
B．清孔:在植入钢筋前先使用毛刷清孔,然后用吹气泵或空压机吹出灰尘，如此反复三次
C．预注：拧上专用混合嘴,将胶放入植筋胶枪,最初由混合嘴流出的4枪胶必须废弃不用
D．注胶：将混合嘴插入孔底后开始注胶,缓慢将混合嘴外移,确保孔内无气泡或孔隙,注胶至填满孔深的2/3为止
E．植筋/植螺杆:以连续旋转的方式植入钢筋或螺杆,直至接触孔底有胶体溢出
F．固化：钢筋/螺杆植入后,初凝时间内不可动摇钢筋/螺杆,胶体固化进行一半时可以施工,但不可施加扭矩，胶固化完全后方可检测.
2）植筋施工工艺流程
步骤一:钻孔 步骤二:清孔除尘 步骤三：清孔除尘
步骤四：注胶 步骤五：植筋
3)注意事项：
A．钻孔中的灰尘建议用吹气筒清除,吹2～3次；
B．用金属刷子清孔有利于提高承载力；
C．注射中前四枪不建议使用,混合不均匀；
D．植筋胶的注射量约为孔深的2/3
E．钢筋安装时,尽量沿一个方向旋转,有利于胶与肋纹之间粘结
F．清孔必须彻底
H．螺杆植入孔后，胶体固化前严禁触动杆体
I．冬季施工可将胶体置于40°C左右温水中预热
7。1.1。2钢筋绑扎
钢筋进场后抽样送试验室,原材试验合格后加工使用.在加工区加工成成品或半成品后运到现场，待植筋胶体固化后进行池壁水平筋绑扎或焊接就位，中隔板板及墙壁等为保证钢筋位置准确采用梯片固定，梯片钢筋采用螺纹20mm钢筋,梯片间距为1。2m。钢筋直径大于或等于20mm采用焊接，小于20mm采用绑扎搭接。
7。1。1。3模板安装
1)池壁模板
a、池壁模板采用组合钢模板为主，木模补差,采用Φ16对拉螺栓（带止水钢板及顶木）连接内外模板，保证内外模间距和承受模内新浇筑砼的侧压力等荷载，对拉螺栓水平间距70cm，竖向间距75cm，采用Φ48脚手管作为内外钢棱，用扣件连接成整体。池壁内侧设满堂红脚手架作为支撑系统，外侧搭设双排防护用脚手架。
b、侧压力计算
池壁砼浇筑高3。6m，新浇筑砼对模板侧面压力的标准值,按以下两式计算：
F=0。22rCtO β1β2V1/2 F=rCH
F：新浇筑砼时对模板的最大侧压力
rC：砼的重力密度
tO：新浇砼的初凝时间(h）tO=200/（T+200）,（T为砼的温度）
v ：砼的浇筑速度（m/h)
H ：砼侧压力计算位置处至浇筑砼顶面的总高度
β1:外加剂影响修正系数,不掺外加剂时取1。0,掺具有缓凝作用的外加剂时取1.2
β2：砼塌落度影响系数，当塌落度小于30mm,取0.85，50mm—90mm时，取1.0；110mm—150mm时，取1.15。
计算:F=0。22rCtO β1β2V1/2
=0.22×25×200/（20+15）×1。2×1。15× 0.51/2=29。44kN/m2
F=rCH
=24×1.7
=40。8kN/m2
砼的侧压力标准值取两式之中较小者，即:29.44kN/m2
侧压力设计值为F1=1.2F=1。2X29。44=35。33KN/M2
倾倒砼对模板的侧压力标准值，查表得6KN/M2，
其设计值F2为：F2=1。4X6=8.4KN/M2
侧压力合计为：F合= F1 +F2=35.33+8.4=43.73 KN/M2
对拉螺栓:M16螺栓的容许拉力为24。5kN
对拉螺栓横向布置间距0。7m、纵向间距0。75m。
每平方米所作用的拉力为24.5/（0.7×0.75）=46.67KN/m2〉F合=43。73 KN/M2,说明对拉螺栓布置合理。
2）中隔板模板
采用竹胶板,支架顶部纵用100X100mm方木,横向用100X100mm方木。搭设满堂红脚手架作为中隔板模板的支撑系统，立杆1。2m＊0。9m。
生物池改造中层板及池壁支模图
7。1。1.4砼施工
池体砼强度等级为C30S6F150，池壁只有1.7m高,本方案计划池壁与中层板一起浇筑。
7。1.2二沉池配水井改造
二沉池配水井在中间设置一道中隔墙，将配水井一分为二，一半为老系统使用一半为新系统使用。 二沉池配水井改造需先将配水井放空,来自生物池的进水管超越配水井直接进入二沉池1＃、2＃池。
7。1.2。1施工步骤
临时管道布置→停水→清池底→剔除钢筋混凝土墙→中隔墙植筋(同时进行套管安装素混凝土浇筑）→钢筋绑扎→模板安装→砼浇筑
二沉池配水井改造平面图
二沉池配水井改造剖面图
7.1.2。2中隔施工
中隔墙施工采用0.75＊0.7带止水片对拉螺栓固定模板,外侧用双排架加固，植筋、钢筋绑扎及砼施工同生物池改造。
二沉池配水井改造中隔墙模板图
7。1。3接触池改造
接触池改造工程为将接触池中间增加一道厚250mm中隔墙,将接触池一分为二。接触池改造工作包括：新增池壁、新增盖板、新增套管、凿洞。通过与业主及工艺设计沟通，在接触池改造前将来自二沉池的水管直接与出水泵站相接，大超越接触池.
7。1.3。1施工顺序
临时管道布置→停水→清池底→剔除钢筋混凝土墙→中隔墙植筋→钢筋绑扎→模板安装→砼浇筑→模板拆除→素混凝土处支模→素混凝土浇筑
7。1。3.2施工方法同生物池改造.
7.1。4空调系统-热泵机房
空调系统—热泵房取（排）水井长4。3m，宽2.5m，高4。4m。该构筑物位于原锅炉房南侧6m左右，分为取水井和排水井两个池体。池体混凝土强度为C30S6F150.
热泵房取（排）水井结构平面图
热泵房取（排）水井结构剖面图
7.1。4。1土方开挖
土方开挖采用机械开挖，采用1m3单斗反铲挖掘机2台。边坡坡度为1：1。基坑开挖过程中在基坑内设临时排水沟及集水井，排水沟断面为500×500mm,集水井设1座，尺寸为1×1m，深度为2m，采用钢筋笼捆绑双层钢丝网制作。
土方开挖平面图
土方开挖剖面图
7.1。4。2垫层施工
取(排)水井垫层厚度为100mm，模板采用钢模板1015，用双根ф48脚手管，钩头螺栓，3形扣件，连成整体，调直.模板外设木撅加揣手楔加固,内侧设钢筋撅加固。取(排)水井垫层混凝土采用C15砼进行浇筑.
7。1。4.3底板施工
1)钢筋施工
钢筋直径>=20采用单面焊,焊缝10d；钢筋直径〈20下搭接，搭接长度满足规范要求.
钢筋绑扎的工艺要求：
（1）钢筋均采用墨斗弹线绑扎,确保钢筋的绑扎尺寸准确无误。
（2）为保证钢筋的保护层厚度，在每平米范围上放一块垫块,在异型模板面上至少放两块垫层。
(3)施工过程中应尽量减少工艺筋的预留和预埋，以防止几何尺寸出现误差和钢筋锈蚀。工艺筋必须设置的部位,首先应有工艺筋施工措施做指导,由钢筋技师负责实施。绑扎钢筋时还要处理好预留孔和预埋.
(4）底板上层钢筋采用梯片固定,梯片间距1。2m;池壁甩筋应同时绑扎，为保证钢筋平整度,位置准确，整体性，池壁钢筋绑扎采用梯片，间距1。4m，每2m电焊一处。池壁甩筋用钢管做顺水,与吊模钢管固定。梯片钢筋采用螺纹20的钢筋.
（5）钢筋的交叉点应用铁丝绑牢，必要时,亦可用电焊焊牢.
（6)箍筋的末端应向内弯钩，箍筋转角与钢筋的交接点均应绑扎牢。
（7）池壁的竖向钢筋搭接时，转角处的钢筋弯钩应与模板成90度。采用插入式振动器浇注小型截面柱时，弯钩与模板的角度最小不得小于15度，在浇筑过程中不得松动。
（8）绑扎用的铁丝要向里弯，不得伸向保护层内。
2)模板工程
取(排）水井底板吊模高度为底板上皮600mm.底板采用钢模板，吊模采用1012钢模板以及异型模板，用φ16对拉螺栓1道加固,螺栓间距为600mm。底板模板采用3形扣件及φ48脚手管作为支撑系统，在垫层外埋设钢管,用斜撑支顶。为了内池壁模板支撑牢固,在浇筑底板砼之前在内池壁一侧埋设φ48钢管作为支撑点。间距4m一道，埋设钢管50cm，一半在底板砼中,一半在砼面上.
吊模采用φ20钢筋，作铁板凳，作为模板支架，沿模板方向600mm设置一道.
3）砼工程
底板砼分仓浇筑到水平施工缝底板上皮池壁600mm处,并埋设止水钢板,止水钢板厚度为3mm，宽为400mm，搭接500mm。浇注步骤为：先浇注底板，全部浇注完毕后，浇筑池壁吊模混凝土.
在砼浇筑完毕，待终凝后注水养护，养生期不小于14天。底板养护采用苫盖麻袋片,从厂区水源处放置高压水泵，利用软塑管引水湿润混凝土墙.
7。1。4.4池壁施工
1）池壁钢筋
池壁钢筋绑扎间隔1.4m设置梯片一道,每2m点焊一处.钢筋直径〉=20以上采用单面焊焊缝10d；钢筋直径< 20以下采用搭接,接头位置及接头百分率满足规范要求。梯片钢筋采用螺纹22的钢筋.其余施工措施同底板钢筋。
2）池壁模板
模板采用1.5mm厚竹胶板，用方木、对拉螺栓、钢管组成加固体系。墙体加固采用内外排设双排脚手架。
池壁模板对拉螺栓详图
（1）模板施工要点：
A。模板的配置方面采用竹胶板。在模板的规格方面，最大限度减少缝隙。
B。为了确保模板拼缝的严密，在模板的拼接处粘贴2×1cm的海绵条，确保模板拼缝无任何漏浆现象。
3)池壁砼工程施工
池壁砼采用泵送砼分层振捣，每层厚度不超过50cm，相邻两层浇筑时间间隔不超过两小时.
池壁的施工缝在浇筑前，应先铺一层同标号的水泥砂浆。
池壁混凝土分层灌注时，每
