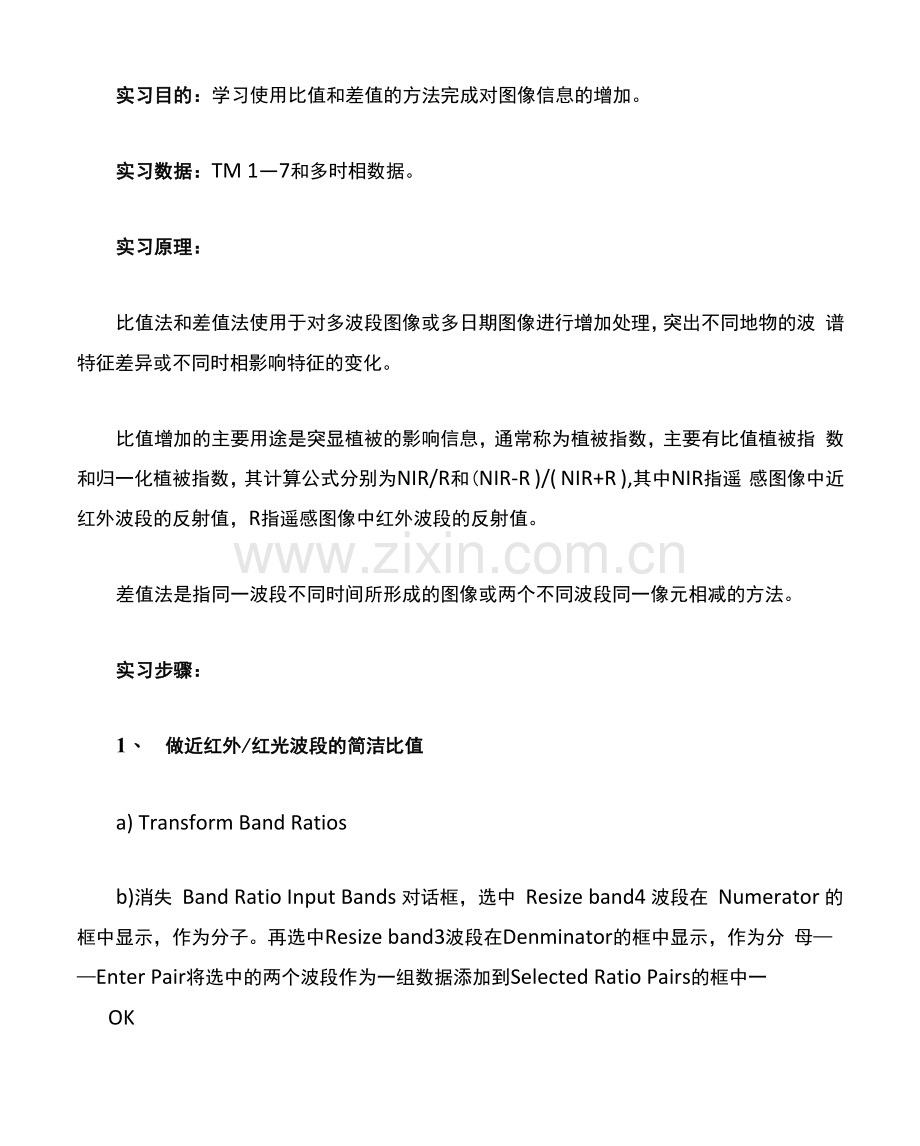

1、实习目的:学习使用比值和差值的方法完成对图像信息的增加。实习数据:TM 17和多时相数据。实习原理:比值法和差值法使用于对多波段图像或多日期图像进行增加处理,突出不同地物的波 谱特征差异或不同时相影响特征的变化。比值增加的主要用途是突显植被的影响信息,通常称为植被指数,主要有比值植被指 数和归一化植被指数,其计算公式分别为NIR/R和(NIR-R )/( NIR+R ),其中NIR指遥 感图像中近红外波段的反射值,R指遥感图像中红外波段的反射值。差值法是指同一波段不同时间所形成的图像或两个不同波段同一像元相减的方法。实习步骤:1、 做近红外/红光波段的简洁比值a) Transform Band
2、 Ratiosb)消失 Band Ratio Input Bands 对话框,选中 Resize band4 波段在 Numerator 的框中显示,作为分子。再选中Resize band3波段在Denminator的框中显示,作为分 母Enter Pair将选中的两个波段作为一组数据添加到Selected Ratio Pairs的框中一OKC)保存文件,就得到了近红外/红光波段的基本比值图像。2. 做(近红外红)/ (近红外+红)的比值操作先做(近红外-红)的运算:a) Basic ToolsBand Mathb)在Enter an expression提示框中输入数学表达式化21:(131
3、)-1:1。前(52)点击01。c)消失 Variable to Bands Pairings 对话框:在 Variables uses in expression 中 点击 Bl-undefined,并在 Available Bands List 中选择 Resize band4 对应于 Bl-undefined,做原数学表达式中的被减数。再点击B2-undefined,并在Available Bands List中选择Resize band3对应于B2-undefined,做原数学表达式中的减数。d)保存文件比值2-1 0K就得到了该运算中的分子图像。再做(近红外+红)的运算:e) Bas
4、ic ToolsBand Mathf)在Enter an expression提示框中输入数学表达式float(bl)-float(b2)点击OK。g)消失 Variable to Bands Pairings 又寸话未匡:在 Variables uses in expression 中 点击 Bl-undefined,并在 Available Bands List 中选择 Resize band4 对应于 Bl-undefined,做原数学表达式中的一个加数。再点击B2-undefined,并在AvailableBands List中选择Resize band3对应于B2-undefined
5、,做原数学表达式中的另一个 加数。h)保存文件为比值2-20K就得到了该运算中的分母图像。做比值运算:i) Transform Band Ratiosj)消失Band Ratio Input Bands对话框,选中图像比值2-1”在Numerator的 框中显示,作为分子。再选图像比值2-2在Denminator的框中显示,作为分母 Enter Pair将选中的两个波段作为一组数据添加到Selected Ratio Pairs的框中 OKok)保存文件,就得至I(近红外-红)/(近红外+红)的图像。3、 差值法要求图像的空间辨别率、投影信息、图像的大小都是一样的,假如不是同 一个时间的,肯定要进行图像配准,再进行直方图匹配。通常是以时间小的图像为准,来 配准。
