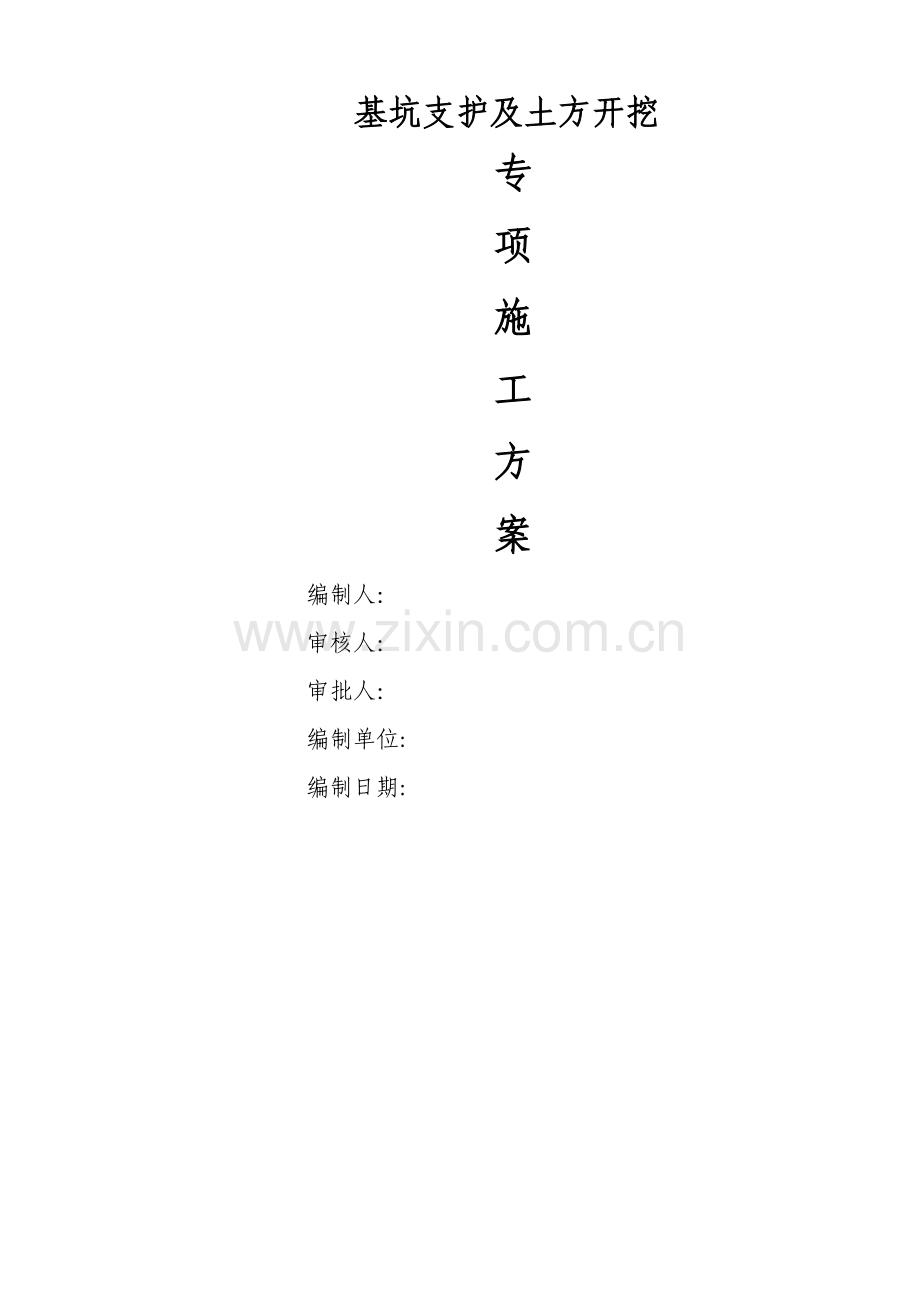

基坑支护及土方开挖
专
项
施
工
方
案
编制人：
审核人：
审批人：
编制单位:
编制日期:

A2

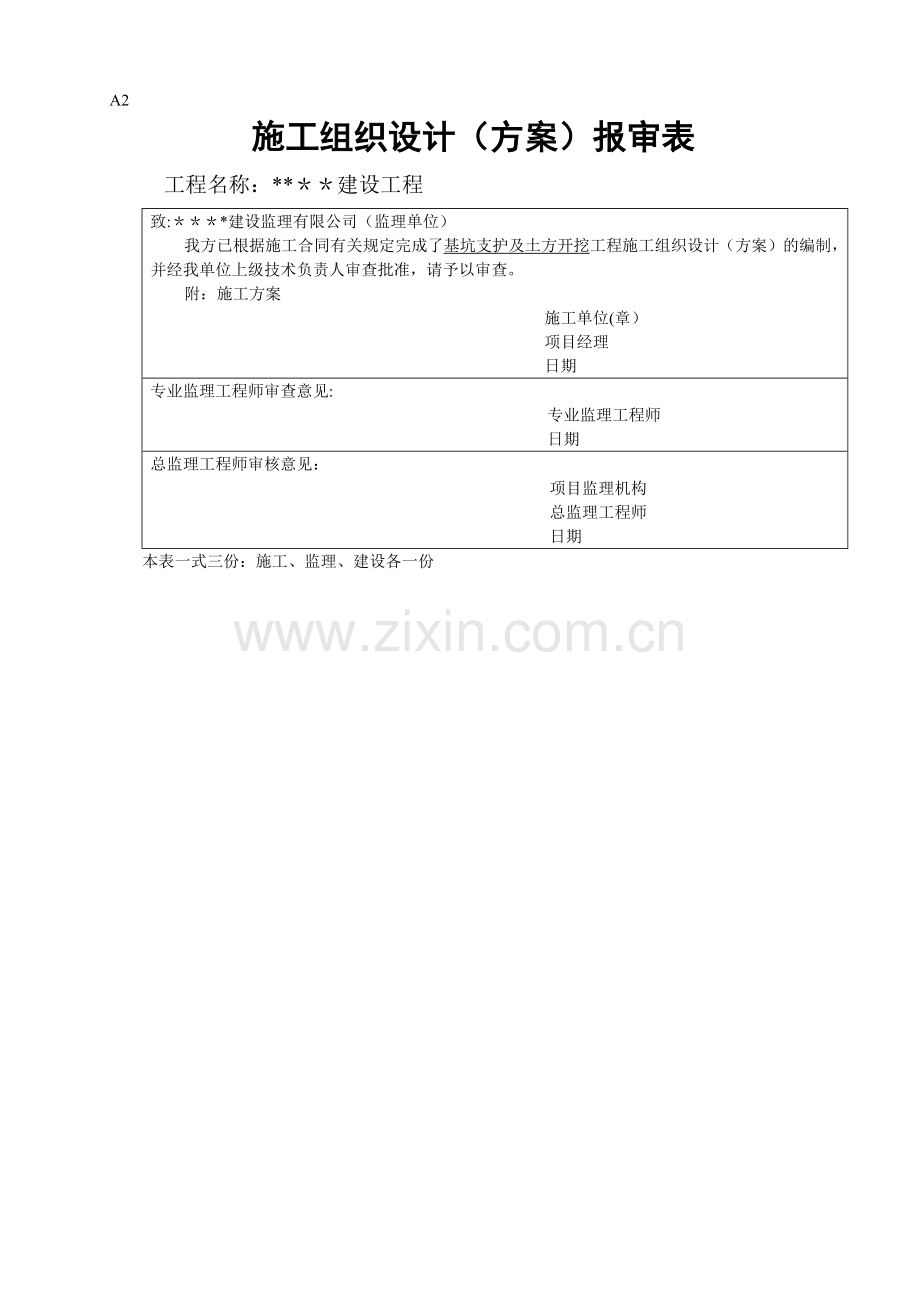

施工组织设计（方案）报审表
工程名称：**＊＊建设工程
致:＊＊＊*建设监理有限公司（监理单位）
我方已根据施工合同有关规定完成了基坑支护及土方开挖工程施工组织设计（方案）的编制，并经我单位上级技术负责人审查批准，请予以审查。
附：施工方案
施工单位(章）
项目经理
日期
专业监理工程师审查意见:
专业监理工程师
日期
总监理工程师审核意见：
项目监理机构
总监理工程师
日期
本表一式三份：施工、监理、建设各一份
施工组织设计(方案)审批表
工程名称：＊＊＊*建设工程
单位(标段)工程名称
基坑支护及土方开挖工程
施工单位
*＊＊＊＊建筑安装工程总公司
编制人
＊＊＊
项目技术负责人
*＊＊
项目经理
＊*＊
公司有关部门会签意见:
技
术
部
门

负责人: 年 月 日
质
量
部
门

负责人： 年 月 日
安
全
部
门

负责人： 年 月 日
设
备
部
门

负责人: 年 月 日
材
料
部
门

负责人： 年 月 日
审
批
单
位
（公章）
审
指
人
审批单位技术负责人：
(总工程师) 年 月 日
注：经过审批的施工组织设计（方案）不准随意变更修改,确因客观原因需修改时，应按原审核、
审批流程补充。

目录
一、编制说明 1
1。1、编制依据 1
1。2、适用范围 3
1。3、编制目的 3
二、工程概况 3
2。1、建筑工程概述 3
2。2、地质、水文条件 4
2。3、基坑周边环境 5
三、基坑支护设计概况 6
3。1、支护设计 6
3。2、基坑降水 6
四、施工部署 7
4。1、施工总体部署及管理目标 7
4。2、组织机构体系 9
4。3、施工前期准备 10
4.4、水平与垂直运输方案 17
4。5、施工机械配备和劳动力组织 18
4.6、基坑施工用电计算 21
4.7、施工临时用水管线敷设： 25
4。8、材料供应和管理 25
4。9、基坑总体施工顺序 25
4.10、施工进度计划 29
4。11、施工总平面布置 31
4。11、技术交底 34
五、基坑工程特点、重点与难点 45
六、施工方案及技术措施 46
6.1、土方开挖施工方案 46
6。2、旋挖钻孔砼灌注桩施工方案 53
6。3、三轴水泥搅拌桩止水帷幕施工方案 68
6。4、锚索（杆）施工方案 75
6.5、挂网及喷射混凝土施工方案 90
6。6、基坑排水方案 94
6.7、施工监控方案 95
6。8、基坑支护工程雨季施工措施 103
6。9、基坑支护工程检查和验收 114
七、安全施工措施 123
八、文明施工措施 125
九、保证措施 125
十、应急救援预案 127
十一、基坑挖土支护期危险源的辨识与控制措施 144
十二、附图 145
十三、附件 151
124

一、编制说明
1。1、编制依据
1、*＊*＊基坑支护施工图及施工承包合同
2、《＊＊＊**＊＊岩土工程勘察报告》
3、《建筑地基基础设计规范》GB50007—2011
4、《建筑工程施工质量验收统一标准》GB50300—2013
5、《建筑地基基础工程施工质量验收规范》GB50202—2002
6、《工程测量规范》GB50026—2007
7、《建筑基坑工程监测技术规范》GB50497—2009
8、《锚杆喷射混凝土支护技术规范》GB50086-2015
9、《建筑边坡工程技术规范》GB50330—2013
10、《岩土锚杆(索)技术规程》CECS22—2005
11、《基坑土钉支护技术规程》CECS96—97
12、《建筑地基处理技术规范》JGJ79-2012
13、《建筑基坑支护技术规程》JGJ120—2012
14、《建筑桩基技术规范》JGJ94—2008
15、《建筑与市政降水工程技术规范》JGJ/T111—1998
16、《建筑变形测量规范》JGJ/T8-2007
17、《建筑施工土石方工程安全技术规范》JGJ180-2009
18、《建筑机械使用安金技术规程》JGJ33—2012
19、《施工现场临时用电安全技术规范》JGJ46-2005
20、《建筑施工安全检查标准》JGJ59 — 2011
21、《现行建筑施工规范大全》等国家有关规范、规程
22、《危险性较大的分部分项工程安全管理办法》建质［2009]87号
23、*＊＊*施工组织设计
24、《中华人民共和国建筑法》主席令第91号
25、《中华人民共和国安全生产法》主席令第13号（2014版)
26、《中华人民共和国环境保护法》主席令第22号
27、《建设工程施工现场管理规定》建设部令15号
28、《建设工程安全生产管理条例》国务院令第393号
29、危险性较大工程安全专项施工方案编制及专家论证审查办法(建质［2004］213号）
30、建筑施工特种作业人员管理规定建质[2008]75号
31、建筑工程防高处坠落事故若干规定建质［2003］82号
32、施工现场安全防护用具及机械设备使用监督管理规定建（1998）164号
33、建筑安装工人安全技术操作规程建工劳字第24 号
34、广东省住房和城乡建设厅关于<危险性较大的分部分项工程安全管理办法〉的实施细则粤建质〔2011〕13号
35、广东省标准《建筑地基基础设计规范》（DBJ15—31-2003）
36、《建筑深基坑工程施工安全技术规范》（JGJ311—2013)
37、建筑施工扣件式钢管脚手架安全技术规范JGJ130—2011
38、建筑施工高处作业安全技术规范JGJ80-91
39、《软土地基深层搅拌加固法技术规程》YBJ225—91
40、省、市级单位颁布的有关建筑施工质量标准和安全文明施工规定
1.2、适用范围
1、建筑设计及基坑围护设计图纸确定的各项土方开挖项目。施工现场临时运土通道等布置。
2、为保证整个建筑工程顺利进行而必须采取的各类措施。
3、施工现场、工程桩及周围道路、地下管道的保护，安全文明施工及环境保护等措施。
1。3、编制目的
为确保工程工期、质量、安全及文明施工，编制时对该工程施工组织机构设置、运土设备组织、施工现场管理、施工进度计划控制、施工各项准备工作安排、工程质量保证及控制措施、安全生产保证措施、文明施工及环境保护措施等诸多因素进行充分考虑，突出工程施工的科学性、可行性及高效性。确保工程优质、低耗、安全、文明、高速地完成全部施工任务的重要经济技术文件.以指导施工顺利地完成本工程项目的建设.以缩短工期,创建优质工程为目的.
二、工程概况
2.1、建筑工程概述
工程名称：*＊＊*建设工程
工程地址：＊*＊＊*小区B04-06地块
建设单位：*＊＊*＊房地产开发有限公司
勘察单位:＊**＊*工程勘察院
设计单位：*＊*＊建筑设计有限公司
监理单位：＊＊*＊建设监理有限公司
施工单位：＊＊*＊＊建筑安装工程总公司
监测单位：＊*＊＊＊＊*地质局九三五队（建设单位委托第三方监测）
本基坑为江北三环路旁，规划红线内除政府公共设施未拆除外，其余建筑物均拆除，地势较平坦，场地标高在15.55——16.46m之间，“三通一平”基本完成。基坑平面呈不规则，基底尺寸长93。7m,宽54。9m，周长为297。2m,基底总面积约14777㎡。基坑底标高为6。5m，开挖深度约为9.5m。
2。2、地质、水文条件
＊*＊**房地产开发有限公司《***＊*＊＊岩土工程勘察报告》，场地原始地貌属冲积平原，后经人工填土平整。
场地岩土层从上到下依次为：人工填土层、冲积层、第三系泥质砂岩。基坑壁土层主要为:人工填土、粉质粘土、中粗砂、砾砂、强风化泥质砂岩。
1、人工填土：褐黄色、褐红色，稍密,稍湿。土质不均，以粘性土为主，含少量砾石、砂，局部层顶有20cm混凝土板，层底含少量耕土，结构紊乱,堆填时间较长，基本完成自重固结,岩芯采取率约78％.各钻孔均有分布.层厚1。30~2.30m，平均1。86m,层顶相对标高15.48～15.83m，平均0。35m.
2-1、粉质粘土：棕红色、棕黄色，硬可塑～硬塑。以粉粒、粘粒为主,土质较均匀,局部含少量砾石、中粒砂,粘韧性高，略有光泽反应，岩芯采取率约88％.各钻孔均有分布。层厚3。30～6.30m,平均4。60m;层顶标高13.30~14.21m，平均13。76m，层顶埋深1.30～2。30m，平均1.86 m.
2-2、中粗砂：棕黄色、灰黄色，饱和，松散～稍密.级配良好,分选性差，充填少量粘性土，粘结较差，石英质，次棱角状，岩芯采取率约75％。各钻孔均有分布。层厚2。50~8。10m，平均2.97m；层顶标高7。40～10.18m，平均9。16m，层顶埋深5。50~8。10m，平均6.46m。
2-3、砾砂：褐黄色、灰黄色，饱和，稍密～中密。级配良好，分选性差，充填少量粘性土，粘结差，石英质,次棱角状，局部层底含少量卵、砾石,岩芯采取率约73%.各钻孔均有分布.层厚7.10~15。50m，平均11。80m；层顶标高2.08～6。54m，平均5。21m，层顶埋深9.00~13。60m，平均10。41m.
3—1、强风化泥质砂岩:褐红色，母岩结构大部分风化破坏,较难辨认,剩余强度低，湿水易软化,含少量黄褐色铁锰,岩质软，局部混夹中风化碎块，岩芯采取率约72％。各钻孔均有分布,厚度0。40～4。50m，平均1。54m;层顶标高—10.25~—1。76m，平均—6。59m;层顶埋深17。30～26。00m,平均22.21m。
本场地的地下水类型主要赋存于人工填土层滞水和第四细沙层中的孔隙水；下伏基岩含裂隙水,场地内除中粗砂层和硕砂层为强透水层外,其余各岩土层均为弱透水层。赋存于扔填土层中的上层滞水主要接受降水的渗入补给为主;以向大气蒸发的方式进行排泄。地下水动态呈季节性变化。赋存于第四系除中粗砂层和硕砂层的孔隙水由于受上覆粘性土层的阻隔作用而具承压性。以接受远源的侧向补给为主；以向低于地下水位的沟谷径流排泄。动态较稳定。勘察钻孔施工初见水位为0。6—4。0米，施工后一次性测量稳定水位埋深为0。70—4。30米，地下水随季节性变化。因此基坑开挖前应采取降水措施。根据场地岩土工程勘察报告腐蚀性评价分析资料，地下水和土对砼及砼中的钢筋有弱腐蚀性。
2。3、基坑周边环境
北面基坑东侧地下室外墙距离新沥路约为10米，距三环路为35米，对基坑开挖影响甚微，南侧距东南首府约为5米；西侧临台商协会，为两层已建建筑.根据勘察报告描述及现场实地复勘,拟建场地周边均为空地,未埋设影响基坑开挖施工的管线.
三、基坑支护设计概况
3。1、支护设计
1、本基坑支护工程安全等级为二级，基坑采用基坑A—B段采用有限放坡加桩锚支护结构;基坑B-C和C-A段采用灌注桩加水泥搅拌桩,结合锚索（杆）加挂网喷浆，钻孔灌注护壁桩总共198根，桩长在12．0m-15．5m左右，桩顶冠梁以上及桩间土采用锚索（详见设计图）。
2、根据地勘钻探揭露及现场实际情况，基坑支护共分为三段,除A—B段采用有限放坡加桩锚支护结构，其余两段采用灌注桩加水泥搅拌桩，结合锚索(杆）加挂网喷浆.钢筋材料为HPB300、HRB335、HRB400，护壁桩及冠梁和环梁砼强度等级C25，喷射砼强度等级不低于C20。预应力锚索(杆)采用锚索采用3束7￠s15.2低松驰钢铰线，注浆体采用42．5普通水泥配制M30水泥浆,内掺膨胀剂.
3、A-B段总长度约153．0m，地面标高约14。8m—16.3m，基坑最大深度9。5m,采用有限放坡加桩锚支护结构。C—B和C—A段总长度约148.6．0m,地面标高约14．70m—16。5，基坑最大深度9。5m,采用灌注桩加水泥搅拌桩，结合锚索(杆)加挂网喷浆。
3。2、基坑降水
沿基坑顶四周设置截水沟，为便于土方开挖，在坑内采用明沟、集水井方式排水,基坑底排水沟四周设置.(基坑支护平面布置见设计图）
四、施工部署
4.1、施工总体部署及管理目标
1、施工区段的划分：
1。1总体区段划分原则:综合考虑整个工程的工期和施工顺序，分二个阶段进行划分：
1。1。1支护桩施工阶段；
根据本工程结构特点及现场实际情况，为保证施工合理、顺畅进行，按基坑支护面，在支护桩施工阶段将整个工程划分为二个大的施工区(即北侧A—B段、南侧A—C—B段)组织平行施工.每段各安排一台旋挖机进行支护桩施工，支护桩采用跳桩施工。
1。1。2土方开挖及基坑支护施工阶段；
土方工程采用分层开挖分层支护原则，根据喷锚支护作业面，支护工程工作面同样划分为南、北二个作业区段，土方开挖进行随支护进度，每次开挖深度以满足锚索环梁施工条件为前提.
2、施工流程及主要分部、分项工程的施工顺序
2.1总施工流程
施工准备→工作面土方开挖、平整→（有限放坡面施工）灌注桩施工→三轴搅拌止水帷幕施工→冠梁施工→冠梁上部基坑边坡支护→坡顶防护及排水系统形成→第一层土方开挖及挂网喷射砼→第一道锚索施工→第一道环梁施工→第一道锚索张拉→第二层土方开挖……→最后一层土方开挖及挂网喷射砼→坑底排水系统形成→基坑变形移位，沉降观测,水位观测→基坑验收
2。2施工顺序：
2。1。1旋挖桩施工顺序:施工作业面开挖→放线定位→钻机就位→机械成孔、钢筋笼制作→清孔验收→下放钢筋笼→桩身砼浇筑→桩身检测。
2。1。2锚索施工顺序：作业面修整→钻机定位→锚索成孔、锚索制作→安放锚索→锚索第一道注浆→锚索第二道注浆→环梁安装→达到设计强度后锚索预应力张拉。
2。1。3土方开挖顺序：第一道支护施工及基坑中心区域第一层土方开挖→第一道支护作业平台土方开挖→第二道支护施工及基坑中心区域第二层土方开挖→第二道支护作业平台土方开挖……→基坑清底收平→坑底排水沟形成→下基坑通道土方开挖
2。3生产设施规划
土方施工：基坑土方采用1台1m3挖机、3台1。5m3挖机、3台钩机进行基坑土方开挖，自卸汽车运输出场。
垂直水平运输： 配备2台30T汽车吊以满足材料垂直运输.
砼设备与运输：本工程砼采用商品砼,采用砼运输车运送至现场,配备2台52m长汽车泵进行砼现场输送。
支护桩施工：支护桩采取跳桩施工,配备2台旋挖机。现场布置一个钢筋笼制作场地，一个锚索加工场地，场地采用C15砼进行硬化。
锚索施工：南、北二个施工区段各配置2台锚索钻机施工。
3、质量目标：符合土石方开挖、基坑支护分项施工质量验收标准。
4、工期目标：45日历天.具体开工日期以建设方开工通知书为准.
5、安全文明施工目标:达到省“安全文明示范工地”标准.伤亡事故率为零。
6、项目部组织相应的作业人员、技术人员熟悉工程情况和专项方案要点。
7、制定施工进度计划、工程质量措施、安全技术措施.
4.2、组织机构体系
l、在充分掌握本施工合同段的工程特点和施工难点的基础上，综合考虑外部环境和内部条件后，建立相应的施工组织、领导体系、管理机构和运行机制,实施对该项目的全过程管理。
2、以项目经理部为主要组织形式的施工生产经营的管理机构，实行项目经理负责制.以项目经理为轴心,最大限度的使生产力要素在施工现场得到最佳的动态组合，实现“优质、高速、低耗"的目的。项目经理部施工组织机构体系如下图:
项目管理人员名单及联系电话
序号
姓名
岗位
电话
1
***
项目经理
13502563860
2

生产经理

3
*＊*
项目技术负责人
13680791576
4
罗世兰
施工员
13669585817
5
＊**
质量员
13923616824
6
蔡明辉
安全员
15016096092
7

桩班组长

8

砼班组长

9

铁工班组长

10

土班组长

11

机械班组长

4。3、施工前期准备
1、认真审查施工图纸，了解工程全貌、工程整体情况和设计意图，形成对工程整体的、全面的印象;根据设计图纸提出施工部署、施工安排的初步意见，深入施工现场进行详细的调查,确定应收集的技术资料、标准、国家规范等内容,做好技术保障工作，并根据工程内容选派相应的技术管理人员。进行安全技术交底，即方案编制人、项目技术负责人向施工现场安全管理人员和施工现场作业人员进行安全技术交底，并做好安全技术交底记录。

土方工程安全技术交底
GDAQ330101
施工单位：＊**＊＊建筑安装工程总公司
工程名称
＊***建设工程
分部分项
工 程
土方开挖
工种
土方工、土方机械司机
一、进入施工现场必须遵守安全操作规程和安全生产纪律，特种作业人员必须持证上岗。
二、土方工程开挖前编制开挖方案，并按认可后的方案进行开挖.
三、挖土中发现管道、电缆及其他埋设物应及时报告，不得擅自处理。
四、挖土时要注意土壁的稳定性，发现有裂缝及倾、塌可能时，人员要立即离开并及时处理。
五、人工挖土时应由上至下,逐层挖掘，前后操作人员间距不应小于2～3m，堆土要在1m以外,且高度不得超过1.5m,严禁攀岩或在孤石下挖土,夜间应有充足的照明。
六、在基坑或深井下作业时，必须戴安全帽,严防上面土块及其他物体下落砸伤头部，遇有地下水渗出时，应把水引到集水井加以排除。
七、每日或雨后必须检查土壁及支撑稳定情况，在确保安全的情况下继续工作，并且不得将土和其他物件堆在支撑上，不得在支撑下行走或站立。
八、在水下作业，必须严格检查电器的接地或接零和漏电保护开关，电缆应完好，并穿戴防护用品.
九、机械挖土,启动前应检查离合器、钢丝绳等，经空车试运转正常后再开始作业。
十、机械操作中进铲不应过深，提升不应过猛。
十一、机械不得在输电线路下工作，在输电线路一侧工作,不论在任何情况下，机械的任何部位与架空输电线路的最近距离应符合安全规程要求.
十二、机械应停在坚实的地基上，如基础过差,应采取走道板等加固措施,不得将挖土机履带平行与挖空的基坑边2m内停、驶.运土汽车不宜靠近基坑平行行驶，防止塌方翻车。
十三、电缆两侧1m范围内应采用人工挖掘.
十四、配合拉铲的清坡、清底工人,不准在机械回转半径下工作.
十五、向汽车上卸土应在车子停稳后进行，禁止铲斗从汽车驾驶室上越过。
十六、基坑四周必须设置1。2m高护栏，要设置一定数量临时上下施工楼梯。
十七、场内道路应及时整修，确保车辆安全畅通，各种车辆应有专人负责指挥引导。
十八、车辆进出门口的人行道下,如有地下管线(道）必须铺设厚钢板或浇捣混凝土加固.
十九、在开挖基坑时,必须设有确实可行的排水措施，以免基坑积水，影响基坑土壤结构。
二十、基坑开挖前，必须摸清基坑下的管线排列和地质开采资料,以利考虑开挖过程中的意外应急措施（流砂等特殊情况)。
二十一、清坡清底人员必须根据设计标高做好清底，不得超挖。如果超挖，不得将松土回填，以免影响基础质量。
二十二、开挖出的土方，要严格按照组织设计堆放,不得堆于基坑侧,以免地面堆载超荷引起土体位
移、板桩位移或支撑破坏.
二十三、挖土机械不得在施工中碰撞支撑,以免引起支撑破坏或拉损.
二十四、开挖土方必须有挖土令。
二十五、现场补充交底内容:
交底人签字：
日 期：
接受人（全员）签字：

注:本交底一式三份,班组、交底人、资料保管员各一份。
深基坑工程安全技术交底

GDAQ330103
施工单位:***＊＊建筑安装工程总公司
工程名称
*＊*＊建设工程
分部分项工 程
基坑工程
工种
土方工、土方机械司机、桩工、砼工、钢筋工、架子工
1。进入施工现场必须遵守安全操作规程和安全生产十大纪律。
2.严格执行施工组织设计和安全技术措施，不准擅自修改。
3。基坑开挖前,应先检查了解地质、水文、道路、附近建筑物、民房等状况，做好记录，开挖过程经常观测变化情况,发现异常，立即采取应急措施.
4。作业前要全面检查开挖的机械、电器设备是否符合安全要求,严禁带“病"运行，基坑现场排水、降水、集水措施是否落实。
5。作业中应坚持由上而下分层开挖，先放坡，先支护，后开挖的原则,不准碰损边坡或碰撞支撑系统或护壁桩,防止坍塌,未支护前不准超挖。
6。基坑周边严禁超荷载堆土、堆放材料设备，不得搭设临时工棚设施。
7。基坑抽水用潜水泵和电源电线应绝缘良好，接线正确,符合三箱五线制和“一机一闸，一漏一箱”要求,抽水时坑内作业人员应返回地面，不得有人在坑内边抽水边作业,移动泵机必须先拉闸切断电源。
8。汽车运土，装载机铲土时，应有人指挥,遵守现场交通标志和指令，严禁在基坑周边行走运载车辆。
9。基坑开挖过程，应按设计要求,及时配合做好锚杆拉固工作。
10.基坑开挖到设计标高后，坑底应及时满封闭,及时进行基础施工，防止基坑暴露时间过长.
11。开挖过程，如需石方爆破，要制定包括药量计算的专项安全作业方案，报公安部门审批后才准施爆,并严格按有关爆破器材规定运输、领用、存放和管理（包括遵守爆破作业安全规程).
12。夜间作业应配有足够照明，基坑内应采用36V以下安全电压.
13。深基坑内应有通风、防尘、防毒和防火措施。
14。作业人员必须沿斜桥道上落基坑。
15。现场补充交底内容：
交底人签字:
日 期：
接受人（全员）签字:
注:本交底一式三份，班组、交底人、资料保管员各一份。

钻孔桩机安全技术交底
GDAQ330105
施工单位：*＊＊＊*建筑安装工程总公司
工程名称
＊＊＊＊建设工程
分部分项工 程
基坑工程
工种
桩工
1。钻孔桩机操作工、指挥、电工、焊工、机修工等配套齐全，持证上岗，进入现场必须遵守安全操作规程和安全生产十大纪律,戴安全帽，穿胶水鞋.
2。施工场地坡度不大于1%，地耐力不小于83kpa(0.85kgf/cm2)的要求平整实，并配备足够的排水设备和设置沉浆池。
3。安装前应按作业方案和对照钻机说明书的要求，详细检查各部件、零配件齐全合格。不合格或变形、锈蚀的零配件不准使用。
4。安装钻机应放置坚实平稳,钻杆的中心线偏斜应小于全高的1％,10m以上的钻杆不得在地面上接好后一次吊起安装.
5。电源线路、电箱接线正确，绝缘可靠,接地牢固，触电保护器灵敏有效，电源容量和导线截面符合钻机说明书和安全用电规范的要求。
6。汽车式钻孔机应先架好支腿,将轮胎支起,并采用自动微调或线锤调整挺杆，保持垂直。
7。钻机应装有钻深限位的报警装置.
8。作业前将操纵杆放在空挡位置,启动后应先空运转试验,检查仪表、温度、音响、制动等各项工作正常后，方可作业.
9。钻孔应对准桩位，先使钻杆向下，钻头接触地面，在开动钻杆转动，不得晃动钻杆.
10。钻机发出下钻限位报警信号时，应停钻,将钻杆稍稍提升,待解除报警信号后，方可继续下钻。
11.如遇卡钻时，应立即切断电源，停止下钻，未查明原因排除故障前，不准强行启动。
12.钻孔过程中，如遇机架摇晃、移动、偏斜或钻头内发出有节奏的响声时,应立即停钻，经处理后,方可继续施钻。
13。短螺旋钻孔机也必须按作业方案规定，向孔位较远处甩土，不得在孔位边上甩土。
14。扩孔作业中，要严格控制泥浆护壁配比，防止坍孔。扩孔达到设计要求的孔位时，应停止扩削，并拢扩孔刀管，稍松数圈，使管内存土全部输送到地面,才可停钻.严禁用手清除螺旋片上的泥土.
15.钻孔中，发现紧固螺栓松时，应立即停机,重新紧固后方可继续作业。
16.钻孔作业中，应有专人负责电缆，如遇停电，应将各控制器放置零位，切断电源,将钻头接触地面。
17.成孔后,必须将孔口加盖保护或浇筑泥土，附近不准堆放重物和材料。
18.严禁在高低压架空电线下方钻孔，移动钻机、钻杆时必须保持与高压电线的安全距离不小于6m.
19.运输淤泥泥浆的汽车，车箱封闭严密,不漏浆掉土污染道路，按指定地点倾倒,并严格遵守交通安全规则。
20。泥浆泵的安装和使用，应符合三相五线制的要求，接地可靠，触电保护器灵敏有效。
21.作业后，应清洗钻杆和螺旋片上的泥土、泥浆。
22.下班时，应将钻头下降接触地面，各部制动住，操纵杆放到空挡位置,拉闸切断电源,锁好开关箱。
23.遇大雨、大雾和六级以上大风，应停止钻桩作业，当风力超过六级或台风警报时，应将机架放倒在地面上.暴风雨后，必须进行一次全面检查，发现问题，及时处理。
24.现场补充交底内容：
1）开挖好的泥浆池必须要设置围栏进行防护,并要挂设相关的安全警告标志，防止行人误入而出现事故；
2）钻机使用的泥浆，必须设置泥浆净化循环系统，并注意防止环境污染,严禁将泥浆直接排放到农田、排灌系统、河流上。
3）进入施工现场,必须要戴安全帽及安全防护设施,没有戴安全帽及穿着防护用品的严禁进入施工现场；
4)电源驳接必须由持有电工上岗证的电工完成,其他无关人员不得乱拉乱接。
交底人签字： 日 期：
接受人(全员）签字:
注：本交底一式三份，班组、交底人、资料保管员各一份。
钢筋调直机安全技术交底

GDAQ330402
施工单位:**＊＊*建筑安装工程总公司
工程名称
＊＊＊＊建设工程
分部分项工程
基坑工程
工种
钢筋工程
1．作业人员必须戴安全帽、手套、穿胶底鞋。
2．作业前应检查调直钢筋用的卷扬机安装支座、部件连接螺栓、锚固是否牢靠，转动部位是否加好润滑脂,电箱电线是否完好,无破损、接零保护是否可靠,触电保护器动作是否灵敏，两端夹具应无损坏.
3．调直钢筋沿长度10~20m的两侧2m区域内禁止通过,并设置防护挡板拦护，挂安全标志。
4．人工抬6、4盘钢上卷盘时，应3～4人互相配合并有人指挥。
5．每次拉直钢筋的长度,不大于6m，两端夹具夹牢后，方可开动卷扬机进行调直，拉直增长约60～100cm时，立即按停机的按钮关机,不得用倒顺开关.
6．在调直块未固定、防护罩未盖好前不得送料。作业中严禁打开各防护罩调整间隙。
7．调直后应先放松拉紧，防止切断时反弹伤人.
8．作业中人工抬移调直后的钢筋时,不得碰、触压高、低压电源电线。
9．工作中应经常注意轴承的温度,如超过60℃时，必须停机查明原因。
10．进行调直工作时，不准无关人员站在机械附近,当料盘上的钢筋快完时,要严防钢筋端头打伤人。
11．运转中如发现传动部份有不正常情况或异声时,应立即停机，拉闸切断电源，报告机修组检修，不准擅自检修.
12．作业后或遇停电时，应先拉闸切断电源,锁好开关箱。
13．现场补充交底内容：
接受人（全员）签字:
注:本交底一式三份，班组、交底人、资料保管员各一份。
钢筋切断机安全技术交底
GDAQ 330406
施工单位：＊＊＊＊*建筑安装工程总公司
工程名称
*＊＊＊建设工程
分部分项
工 程
基坑工程
工种
钢筋工
进入施工现场必须遵守安全操作规程和安全生产纪律，特种作业人员必须持证上岗。
钢筋切断机必须有产品说明书和合格证及维修记录，安装时应选择坚实的地面放置平稳,电缆绝缘良好,接零保护有效可靠，机械四周有足够的场地堆放钢筋.
皮带轮和外露齿轮，都必须有防护罩。
使用前必须检查漏电保护器是都动作有效，并确认切刀无裂纹,固定刀架的螺母紧固，防护罩牢靠.
切断机固定和活动刀口之间水平控制在0.5～1mm之间,断料时活动刀口后退，才可送料入刀口。严禁切烧红得钢筋及超过刀口硬度的材料.使用前空载试运行，检查各传动部分及轴承运转正常后方可作业。
机械未达到正常转速时,不得切料：切料时操作者的手只准握在靠身边一端的钢筋上，而不准用两手分别握住钢筋的两端进行剪切，切断较长的钢筋时,另一端应有专人帮扶钢筋.
操作时应用双手握住钢筋，对准剪刀口，待上刀片下来觉得压手时立即用刀压准钢筋，以免末端翘起而打伤人。
切断短料时，手握一端的长度不得小于40cm，靠近刀片的手与刀之间的距离应保持15cm以上，如手握一端小于40cm时，必须用套管压住钢筋短头，以防剪切时翘起而打伤人。
应及时切下材料，应按不同规格,分类堆放整齐。
机械运转中严禁用手直接清除刀口附近的断头和杂物。机械的周围非操作人员不准停留。
禁止切断直径超过机械规定的钢筋和烧红的钢筋，多根钢筋一次切断时，必须换算钢筋截面.
发现机械运转不正常、有异声或刀片歪斜等情况，应立即停机,拉闸断电,报请机修人员检修,不的擅自检修.
夜间作业人员必须有足够的照明,灯具应在工厂两侧危险区外，高度不低于5m，灯泡应加防护罩。
进入施工现场必须遵守现场安全管理规定。
现场补充交底内容：
交底人签字:
日 期：
接受人（全员）签字
注：本交底一式三份，班组、交底人、资料保管员各一份.
混凝土喷射机安全技术交底
GDAQ 330501
施工单位：＊＊***建筑安装工程总公司
工程名称
＊＊＊＊建设工程
分部分项
工 程
基坑工程
工种
钢筋工
一、进入施工现场必须遵守安全操作规程和安全生产纪律,特种作业人员必须持证上岗。
二、喷射机应采用干喷作业，应按出厂说明书规定的配合比配料,风源应是符合要求的稳压源，电源、水 源、加料设备等均应配套。
三、作业前必须检查管道连接处密封完好,紧固不松动，通过道路或地槽的加盖保护无缺损。电气线路、 电动机绝缘良好,无破损、漏电现象，电箱符合规范要求，接地、接零有效可靠，不松动。
四、启动前，应先接通风、水、电,开启进气阀逐步达到额定压力，再启动电动机空载运转，确认一切正 常后，方可投料作业。
五、启动时,必须先送入压缩空气,电动机旋转方向必须与机体所示箭头方向相符，然后才能加料.停机 前，应先停止加料，然后再停电动机及停送压缩空气。
六、喷射机应保持内部清洁，加入的干料配合比及潮湿程度，必须符合喷射机性能的要求,不得使用过期 结块不合格水泥和未经筛选的砂石。
七、机械操作和喷射机操作人员应有联系信号,送风、加料、停机、停风等应互相协调配合，防止发生堵 塞事故。
八、在喷嘴的前方或左右5m范围内不得站人或通行，不准喷向高低压电线,工作停歇时，喷嘴不准对向有 人的方向。
九、作业中，必须检查气压表、安全阀等仪表是否正常，需暂停时间超过1h的，必须将喷枪内扩储料 管内的干混合料(不加水)全部喷出。
十、如发生输料软管堵塞，可用木棍轻敲打外壁，如敲打无效，可将胶管拆卸用压缩空气吹通。此时，操作人员应紧握喷嘴，严禁甩动管道伤人。当管道中有压力时，不得拆卸管接头。
十一、转移作业面时，供风、供水、供电、供料系统也应随之移动。注意输料软管不得随地拖拉或折弯. 十二、停机时，应先停止加料，然后再关闭电动机和停送压缩空气。
十三、作业后，必须将仓内和输料软管内的干混合料(不加水）全部喷出，再将喷嘴拆下清洗干净，并清除 喷射机内外粘附的混凝土和砂浆，同时应清理输料管，使密封件处于放松状态。拉闸切断电源，锁好电箱。
十四、作业前重点检查项目应符合下列要求：
 (一）安全阀灵敏可靠；
（二）电源线无破裂现象，接线牢靠；
(三）各部密封件密封良好,对橡胶结合板和旋转板出现的明显沟槽及时修复; (四）压力表指针在上、下限之间,根据输送距离，调整上限压力的极限值； （五）喷枪水环（包括双水环)的孔眼畅通。
十五、现场补充交底内容:
交底人签字：
日 期:
接受人(全员）签字
注:本交底一式三份，班组、交底人、资料保管员各一份。
2、根据业主提供的地下管线（燃气管线、下水道、地下电缆等）分布图情况,查明现场具体分布位置及埋藏深度。
3、对施工现场及水系进行调查,调查重点为设计阶段尚未发现,并在图纸上尚未标示的地上地下构筑物、水系、道路；工程占地范围内尚未拆迁的建筑物及其他障碍物；施工前不能按时交付的工程占地；施工中可能危及安全或造成损坏的房屋及其设施;及时与周边单位、当地居委会和当地居民联系，协商施工时可能发生的有关事情，争取当地的支持，确保工程进度。
5、根据设计图纸在短期内对原地形进行一次全面测量，复核设计图纸上的工程数据(高程、位置).对业主提供的坐标和水准点进行复核,设置控制桩，引入水准点，并加以保护。
6、按施工平面布置图的要求做好施工区域的供水、供电、排水系统、施工道路、基坑内挖土临时坡道、办公设施和生活设施、材料堆场、施工出入口洗车槽、沉淀池及排污管道的等布置。
7、施工区域为株洲市货运车辆出入禁区，开工前应协调办理交通、城管、环保等运输车辆通行手续。
8、接到建设方开工通知书后，着手组织有关人员、材料、设备分期分批进场.
9、大型工程机械如履带式挖掘机、推土机、旋挖机等,租用大型平板车运送，各种机械操作手必须随机到达,其他自行式车辆由操作手自行开进工地。
10、工程所需的油料如柴油等采用特种运输车辆运往工地现场.
4.4、水平与垂直运输方案
1、因现阶段业主所提供的设计图纸仅为基坑支护图纸,所以本方案只作为挖土方案的整体部署,待详细的桩基设计图纸出来后，再进行合理的布置及挖土流程.
2、由于该工程开挖时，周边空余面积较少,最大开挖深度约9.5m，土方运输工程量相对较大(约5万m’)，受场地限制，所有土方均须外运。
3、大面积土方开挖时,运土车数量达8辆，首先要确保场地道路出入口的畅通,尽量减少坑内运土路程，减少对
