流溪河（白云段）治理工程——跃进河治理工程施工组织设计

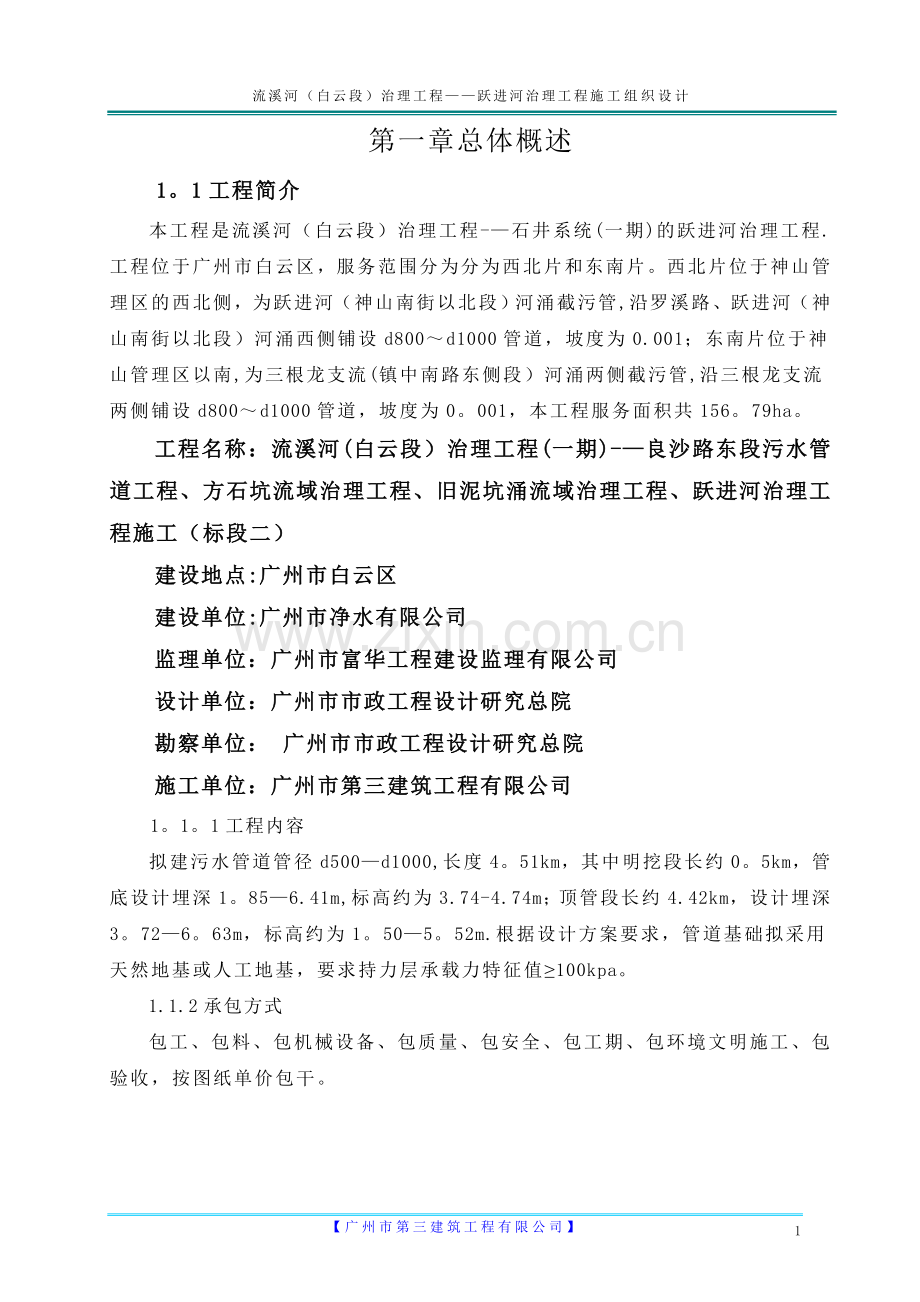

第一章总体概述
1。1工程简介
本工程是流溪河（白云段）治理工程-—石井系统(一期)的跃进河治理工程.工程位于广州市白云区，服务范围分为分为西北片和东南片。西北片位于神山管理区的西北侧，为跃进河（神山南街以北段）河涌截污管,沿罗溪路、跃进河（神山南街以北段）河涌西侧铺设d800～d1000管道，坡度为0.001；东南片位于神山管理区以南,为三根龙支流(镇中南路东侧段）河涌两侧截污管,沿三根龙支流两侧铺设d800～d1000管道，坡度为0。001，本工程服务面积共156。79ha。
工程名称：流溪河(白云段）治理工程(一期)-—良沙路东段污水管道工程、方石坑流域治理工程、旧泥坑涌流域治理工程、跃进河治理工程施工（标段二）
建设地点:广州市白云区
建设单位:广州市净水有限公司
监理单位：广州市富华工程建设监理有限公司
设计单位：广州市市政工程设计研究总院
勘察单位： 广州市市政工程设计研究总院
施工单位：广州市第三建筑工程有限公司
1。1。1工程内容
拟建污水管道管径d500—d1000,长度4。51km，其中明挖段长约0。5km，管底设计埋深1。85—6.41m,标高约为3.74-4.74m；顶管段长约4.42km，设计埋深3。72—6。63m，标高约为1。50—5。52m.根据设计方案要求，管道基础拟采用天然地基或人工地基，要求持力层承载力特征值≥100kpa。
1.1.2承包方式
包工、包料、包机械设备、包质量、包安全、包工期、包环境文明施工、包验收，按图纸单价包干。

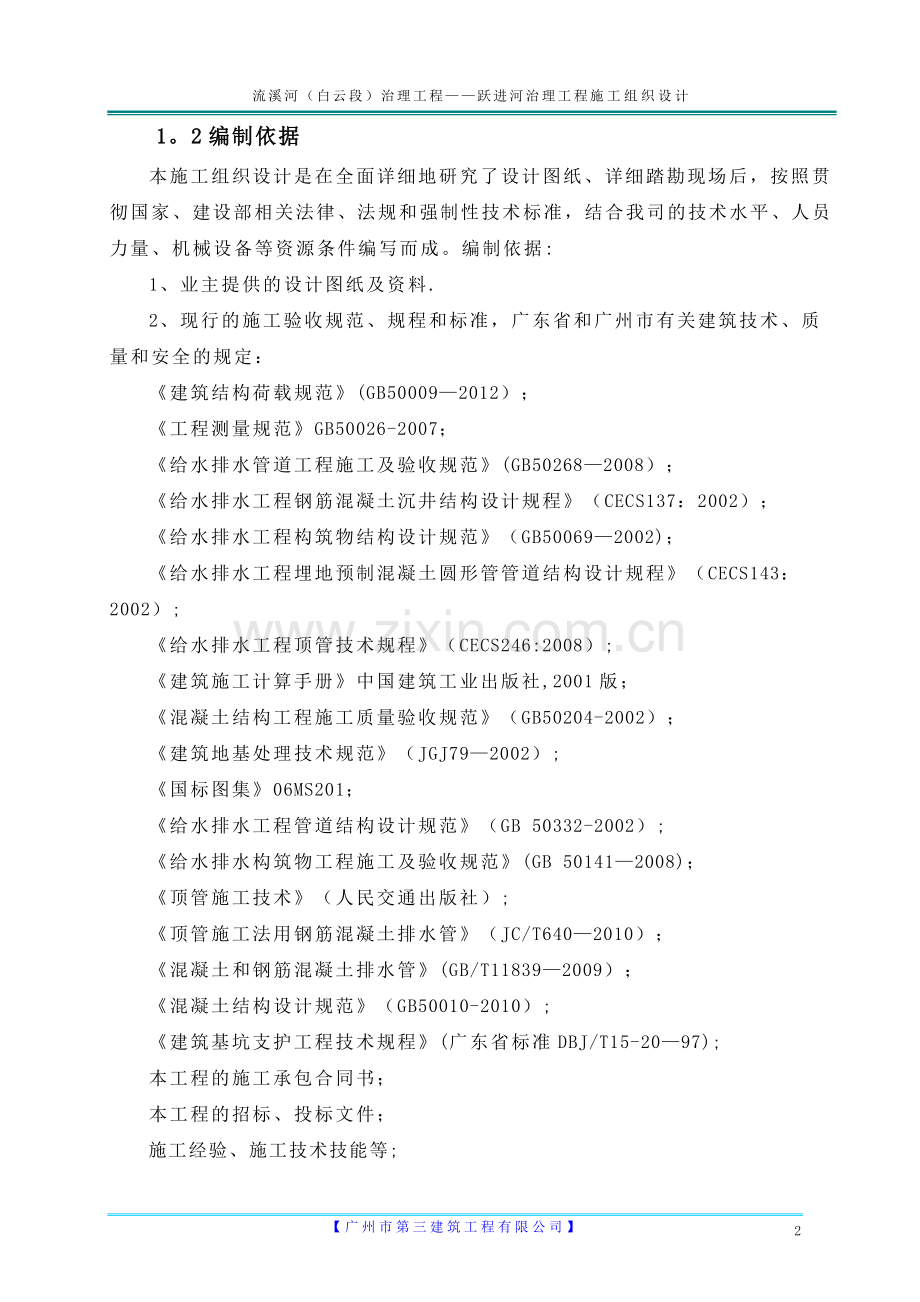

1。2编制依据
本施工组织设计是在全面详细地研究了设计图纸、详细踏勘现场后，按照贯彻国家、建设部相关法律、法规和强制性技术标准，结合我司的技术水平、人员力量、机械设备等资源条件编写而成。编制依据:
1、业主提供的设计图纸及资料.
2、现行的施工验收规范、规程和标准，广东省和广州市有关建筑技术、质量和安全的规定：
《建筑结构荷载规范》(GB50009—2012）；
《工程测量规范》GB50026-2007；
《给水排水管道工程施工及验收规范》(GB50268—2008）；
《给水排水工程钢筋混凝土沉井结构设计规程》（CECS137：2002）；
《给水排水工程构筑物结构设计规范》（GB50069—2002)；
《给水排水工程埋地预制混凝土圆形管管道结构设计规程》（CECS143：2002）;
《给水排水工程顶管技术规程》（CECS246:2008）;
《建筑施工计算手册》中国建筑工业出版社,2001版；
《混凝土结构工程施工质量验收规范》（GB50204-2002）；
《建筑地基处理技术规范》（JGJ79—2002）;
《国标图集》06MS201；
《给水排水工程管道结构设计规范》（GB 50332-2002）;
《给水排水构筑物工程施工及验收规范》(GB 50141—2008)；
《顶管施工技术》（人民交通出版社）;
《顶管施工法用钢筋混凝土排水管》（JC/T640—2010）；
《混凝土和钢筋混凝土排水管》(GB/T11839—2009）；
《混凝土结构设计规范》（GB50010-2010）;
《建筑基坑支护工程技术规程》(广东省标准DBJ/T15-20—97);
本工程的施工承包合同书；
本工程的招标、投标文件；
施工经验、施工技术技能等;
3、我司GB/T 19001—2008/ ISO 9001:2008标准的质量管理体系的有关文件.
4、根据工程特点、施工现场勘察实际情况、施工环境、施工条件和场地的交通运输条件的分析，结合我司的现有施工队伍及施工经验。
1。3工程目标
组织技术素质高、能打硬仗的劳务队伍进场,运用先进、成熟的施工工艺，科学合理的管理方法，本着“确保质量、用户满意”的一贯宗旨，以一流的工程质量,一流的项目管理,一流的文明施工、安全措施，为建设单位提供一流的服务,工程各项目标如下：
1.3.1施工工期
施工总工期540日历天,计划开工日期为2015年1月10日，具体开工日期以开工报告为准.
1.3.2工程质量
质量要求为符合国家现行《工程施工质量验收规范》标准，达到《工程质量检验评定标准》要求的合格标准。
1.3。3工程质量保修
质量保修期限为从工程实际竣工之日算起，分单项竣工验收的工程，按分项工程分别计算质量保修期。保修期限根据《中华人民共和国建筑法》、《建设工程质量管理条例》（国务院令第279号)和《房屋建筑工程质量保修办法》（建设部令第80号）规定及工程质量保修书中约定执行。
1.3。4安全文明施工及环境保护
安全目标：杜绝重大安全事故（零人员死亡），杜绝重大机械事故,杜绝重大交通事故，杜绝重大火灾事故,杜绝中毒事故,月轻伤事故率控制在1。0‰以下,并争创广州市安全文明施工样板工地。
文明施工目标：严格按照国家、省及市安全、文明施工的有关规定进行施工，并争创广州市安全文明施工样板工地。
坚持“保护和改善环境"的方针，坚决执行国家环境保护的三大基本政策：“预防为主”、“谁污染谁治理”、“强化环境管理”。实施“三同时”制度，注重“预防为主”的原则，推行清洁生产技术和清洁生产，成立环境保护领导与实施机构。
1。4 工程概况
本工程是流溪河(白云段）治理工程—-石井系统（一期）的跃进河治理工程。工程位于广州市白云区，拟建污水管道管径d500-d1000，长度4.51km，其中明挖段长约0。09km,管底设计埋深1.85-6。41m,标高约为3。74—4.74m；顶管段长约4。42km，设计埋深3。72-6.63m,标高约为1.50—5.52m.拟采用开槽明挖法或顶管法进行施工。根据设计方案要求，管道基础拟采用天然地基或人工地基，要求持力层承载力特征值≥100kpa.
1。5施工现场状况
1。5。1区域概况
本工程是流溪河（白云段）治理工程——石井系统(一期）的跃进河治理工程.工程位于广州市白云区，服务范围分为分为西北片和东南片。西北片位于神山管理区的西北侧,该片范围西至跃进河、东至井岗村、北至新街河、南至神山南街，服务面积约89.78ha。其中33。98ha为区级项目江高截洪渠支管完善工程纳污范围,该范围的污水由区级项目的井岗支流井岗村段、井岗支流南浦村段污水管收集，并接入本工程管道.东南片位于神山管理区以南,该片范围西至镇中南路、东至广清高速、北至神山大道、南至向西南街，服务面积约67。01ha.故本工程服务面积共计156.79ha.
1.5.2地下水
场区地下水类型主要有上层滞水和孔隙潜水、承压水。
(1）上层滞水：第四系人工填土层厚度大，结构较疏松，含上层滞水，但含水量一般不大,其动态受季节降水影响，上层滞水主要接受大气降水、地表河涌水及生活用水的补给。
（2）孔隙潜水、承压水:场区第四系全新统及上更新统冲积砂层透水性良好,含孔隙水，主要为承压水,部分地段砂层直接位于填土层之下，则为潜水。孔隙水主要接受降雨的渗入补给和上游地下水的侧向补给。
根据钻孔终孔24小时后观测，场区地下水混合稳定水位埋深为0.40—3.50m。
1。5。3工程地质
根据野外钻探资料,场区上覆土层主要为第四系人工填土、第四系全新统河流相冲积层、第四系上更新统河流相冲积层。根据其成因类型、岩性和状态自上而下可划分为:
1、 第四系人工填土层
(1)杂填土：揭露于场区部分钻孔，呈似层状或层状连续分布.杂色，稍湿,松散,成分主要由砂土、碎石块、碎块砖、粘性土组成，硬质物约占20—85%，块径约1—25cm。该层直接出露于地表，层厚0.50—4。90m，平均1。75m。
(2）素填土：基本揭露于场区所有钻孔，呈层状连续分布。褐灰色，杂色,灰白色，褐黄色等,稍湿,其中罗溪路地段为路基填土，呈稍密状；其他地段主要为新填土，呈松散状，成分主要由粘性土、砂土和碎石组成。层顶埋深为0。00—2。80m，层厚0。50-4.00m，平均1。87m。
（3)耕植土：褐灰色，稍湿，松散，主要由粉质粘土组成，含少量植物根茎。该层直接出露于地表，层厚0。50—0.60m平均0。55m.
2、 第四系全新统河流相冲积层
（1)粉质粘土:灰黄色、灰白色、黄白色、浅灰色等,可塑，土质不均匀，局部偏软塑。层顶埋深0。50-3。90m，层厚0。80—3.00m，平均1.85m。
（2)淤泥质粉质粘土：揭露于场区局部地段，呈透镜状或似层状分布。灰黑色、深灰色，饱和，流塑.该层以淤泥质粉质粘土为主，有机质含量0.060％-9。340％，平均5。757％.层顶埋深0。50—10.20m，层厚0.40-4.90m,平均1。70m。
（3）中、粗砂：揭露于场区大部分钻孔，呈层状连续分布。灰白色、浅灰色、黄褐色、灰黄色、灰色、浅红色等，饱和，松散，粒径不均匀，含少量粘性土或淤泥质.层顶埋深1.30—7。00m，揭露厚度0。60-3.60m,平均2.09m。
(4）粉质粘土：浅灰色，灰白色、灰黄色、褐红色等，软塑，土质不均匀,具砂感,局部夹薄层粗砂。层顶埋深1。20-8.10m，层厚0.80—4。80m，平均2。26m。
3、 第四系上更新统河流相冲积层
（1）粉质粘土：基本揭露于场区所有钻孔,呈层状连续分布。花斑色、灰白色、灰黄色、黄褐色、黄色等,可塑，局部硬塑，土质不均匀.层顶埋深1.20—8。10m，层厚0。30—7。60m，平均2。91m。
(2）中、粗砂:基本揭露于场区所有钻孔,呈层状连续分布。灰白色、浅灰色、黄褐色、灰黄色、灰色、浅红色等，饱和,稍密,粒径不均匀，含少量粘性土或石英砾.层顶埋深1。00—12.90m,揭露厚度0。30-8.10m,平均2.83m.
(3)淤泥质粉质粘土：揭露于场区局部地段，呈透镜状分布。灰黑色、深灰色，饱和，流塑,含有机质,具臭味，局部夹薄层粉细砂.层顶埋深4。00—13.00m,层厚0。60—4。40m，平均1。94m。
(4)粉质粘土：基本揭露于场区所有钻孔,呈层状连续分布。花斑色、灰白色、灰黄色、黄褐色、黄色等，硬塑，土质不均匀。层顶埋深5。50-13。80m，层厚0.85-5.10m，平均2.32m.
1.5。4现场施工准备
（1)场地清理、平整、施工临时便道等工作由项目部负责.
（2)积极配合建设单位联系相关部门以便提供道路测量控制桩、水准点和标高.
1。5.5工程特点与难点
1、 施工线路长、施工分区多、工作内容多,邻近村庄房屋,施工难度大。
2、 流溪河（白云段)治理工程——石井系统（一期)的跃进河治理工程，存在一定的征地拆迁及借地问题,影响工期。
3、 工程邻近河流，地下水位较高,无论是对顶管工程施工,还是对明挖工程施工，施工要求难度都较高.
4、 部分顶管工程位于道路下面，且离房屋较近，顶管施工施工过程中需要控制泥水平衡，防止出现道路沉降、开裂。
5、须规划好施工便道的位置,以确保施工材料的运输.
6、市政施工受天气影响比较严重,施工时必须做好防水、排水措施,以保证工程施工的顺利进行。
7、维护文明施工，道路日常保洁尤为重要。
1。6施工管理策划及部署
1。6.1施工管理策划及部署原则
1、针对工程实际情况及结合对未来不可遇见因素的考虑,项目管理部编制总进度计划。
2、项目管理部在施工前，进行施工准备策划包括图纸准备、开工手续的完善、材料准备、劳动力准备、机械设备的准备、技术措施的策划等一系列工作，项目管理部将安排足够专职人员跟踪完善相关工作.
3、合理地进行平面布置，对施工平面实施动态管理.
4、结合该地区气候特点,合理安排施工工序;关键项目要优先安排施工，特别是本工程为市政工程,受天气的影响很大，应及早考虑。
6、及早进行材料的定板工作,落实安排供货计划。
7、针对由于客观因素拖延计划,作出及时调整，按总工期不变原则，重新梳理各工序的逻辑关系，制定新的总控计划。
8、合理划分施工段，组织流水施工，合理地增加周转材料和劳动力的投入,必要时做到16小时连续施工。
1。6。2施工区段划分
根据本工程特点，为便于施工管理及平行施工和确保工程能按期完成，本工程两个施工区域.其中三根龙支流（镇中南路东侧段）河涌两侧截污管DN800顶管工程为第一施工区；三根龙支流(镇中南路东侧段）河涌两侧截污管DN1000顶管工程为第二施工区；三根龙支流（镇中南路东侧段）河涌两侧截污管明挖管道工程为第三施工区;跃进河（神山南街以北段)河涌截污管DN800顶管工程为第四施工区；跃进河(神山南街以北段)河涌截污管DN100顶管工程为第五施工区;跃进河（神山南街以北段)河涌截污管明挖管道工程为第六施工区。
施工区域
顺序
线路
管径
长度（m）
1
1
WA3—WA1
D800
118
2
WA3—WA5
D800
120
3
WA7—WA5
D800
136
4
WA7—WA9
D800
134
5
WA12—WA9
D800
152
6
WA34—WA36
D800
89
7
WA30—WA32
D800
133
8
WA30—WA28
D800
122
9
WA26—WA28
D800
130
10
WA26—WA24
D800
130
11
WA21-WA24
D800
145
12
WA34—WA36
D800
89
13
WA30-WA32
D800
133
2
1
WA12-WA15
D1000
110
2
WA17—WA15
D1000
128
3
WA17—WA19
D1000
126
3
（明挖）
1
WA1—WA33
D800
51
2
WA1—WA1-1
D500
14
3
WA11—WA11—1
D500
3
4
WA12—WA12—1
D500
14
5
WA13—WA13-1
D500
3
6
WA19—WA20
D1000
12
7
WA38-WA38—1
D500
9
8
WA38—WA21
D600
45
9
WA39—WA39-1
D500
8
10
WA22-WA22—1
D500
4
11
WA23—WA23—1
D500
7
12
WA30—WA30—1
D500
9
13
WA31—
D500
7
14
WA32—1-WA32-WA32-2
D500
22
15
WA34—WA34-1
D800
7
16
WA36-WA37
D800
8
4
1
WB1—WB4
D800
131
2
WB6—WB4
D800
129
3
WB6—WB9
D800
130
4
WB12—WB9
D800
136
5
WB12-WB14
D800
143
6
WB16—WB14
D800
127
7
WB16-WB18
D800
52
8
WB19—WB18
D800
73
9
WB19—WB21
D800
120
10
WB23-WB21
D800
140
11
WB23—WB25
D800
146
12
WB27-WB25
D800
122
13
WB39—WB41
D800
92
14
WB39-WB36
D800
130
15
WB35—WB36
D800
48
5
1
WB27—WB29
D1000
174
2
WB31-WB29
D1000
94
3
WB31—WB33
D1000
150
4
WB34—WB33
D1000
79
6
(明挖）
1
WB3-WB3-1
D500
9
2
WB5-WB5—1
D500
9
3
WB6—1-WB6—WB6-2
D500
31
4
WB10-WB10-1
D500
8
5
WB13—WB13-1
D500
7
6
WB15-WB15—1
D500
12
7
WB53-WB56
D500
76
8
WB18—WB18-1
D500
11
9
WB18—WB56
D820x14
14
10
WB27—WB27—1
D500
2
11
WB27—WB42
D820x14
28
12
WB41-WB42
D800
9
13
WB35—3-WB35-2
D500
46
1。6.3施工组织机构及人员安排
根据该工程项目的性质和特点，实行项目经理责任制,确立项目经理部为现场指挥的管理机构，项目班子将以项目经理为首，配备各岗位专职管理人员，全面负责该工程的施工、技术、进度、安全、质量、材料、文明施工等工作。对外负责与各有关协作单位进行业务联系，疏通协调施工中的各种关系;对内统一指挥，全面调动各施工队伍进行施工，确保以最短的时间、最快的速度解决施工中各种问题；密切与业主、监理工程师及各协作单位沟通，虚心听取意见,积极改进,配合及支持各有关单位的工作。
同时公司工程部及公司各职能部门除按职能范围对现场施工工作进行监督、协调外，还应协助项目经理调动公司内部人力、物力、财力等生产资源;保证该项目的全部后勤补给工作，使本工程能按期完工交付建设方使用.
项目经理部施工组织机构如下页图所示：
总体施工工艺流程图：
10
【广州市第三建筑工程有限公司】
第二章 施工进度计划和各阶段进度的保证措施
2。1本工程计划的特点
施工总工期540日历天，开工日期为2015年12月31日，具体开工日期以开工报告为准，因此工期比较紧迫，各分部分项工程须明确工期目标，考虑周详具体。
2。2施工进度计划编制
施工进度计划表以相关文件、施工图纸、概、预算及企业投入的施工力量等为依据进行编制,对计划期内的道路排水工程的施工顺序、起止时间及相互关系作出适当的安排。既要科学合理,又要留有余地.它是编制劳动力、机械设备投入、材料采购等相关计划的依据.
详见“流溪河(白云段)治理工程（一期）——良沙路东段污水管道工程、方石坑流域治理工程、旧泥坑涌流域治理工程、跃进河治理工程施工（标段二)施工进度计划横道图”。
2.3工期总体控制措施
全力以赴，从组织管理、技术方案、劳动力调配、设备配置和物资供应方面采取措施，确保工程按期完成,具体叙述如下:
1、组织精干高效的项目管理班子，科学组织施工
在施工组织管理上制定详细的施工进度计划，并将责任落实到人，通过严格科学的管理，确保计划得到落实。
2、加强施工进度计划管理
项目经理部将依据施工总控制计划按照实际情况编制月施工计划。施工网络计划的编制将落实到每一道工序,每一责任工长及职能部门,并制定严格的奖罚措施，确保每一关键工序按期完成，对关键线路工期予以保障.项目经理部每月、每周定期召开项目生产会,针对施工生产中出现的制约施工进度的不利因素进行分析，及时找出制约施工进展的不利因素，解决出现的矛盾及问题,并根据计划完成情况对相关部门及责任人进行奖罚，同时安排好下一月或周施工。
3、组织强有力的专业施工队伍，保证劳动力的需求
在劳动力的需求量上，将根据各分部分项工程的特点以及工期控制的要求配备足够的劳动力,建立奖罚制度,开展劳动竞赛，以责任承包和效益挂钩。作好班组工作、生活等的后勤保障，保持旺盛的工作热情和责任感，确保施工任务的顺利完成。
4、适当加大机械设备的投入,提高劳动生产率
在施工中采用挖掘机、压路机、推土机及稳定土拌和机等配合施工，并加强保养，保证其完好，以充分发挥机械设备的效率,加快施工进度.
5、以严格的质量控制,确保一次验收合格，保证计划的执行。
6、加强与业主、监理、设计、专业单位、政府部门等之间的协调及沟通，为本工程高速施工创造良好条件.
7、加强对节假日、恶劣气候的提前准备
对节假日、封路、停水、停电等特殊情况进行妥善安排,以及建立天气预警制度，保证土石方进出场，原材料供应、预拌混凝土运输、劳动班组责任心、安全防护、成品保护等工作有预计、有组织地开展。尽量减少由于恶劣天气或特殊情况造成对施工的影响。
8、组织各工种进行施工，强化实施性施工组织设计
根据工程的特点，组织各工种分区分段进行流水作业。在整体上进行连续和均衡施工,使生产资源得以有序、均衡、持续地使用,使工作面得到充分利用确保计划兑现。
9、加强合同资金管理
组织有关施工管理人员学习和熟悉合同、施工过程中严格执行合同条款，明确权利，特别对实行资金进行专款专用。
10、加强施工过程的监控
分项工程施工前由主办施工员对班组进行详细的交底(安全、质量、技术、进度)，施工中实行班组、施工员、质安员自检、监理验收制度,确保合格产品注入下一工序，使工程施工有序地进行。
11、建立信息体系
充分利用已建立的信息体系、信息数据库，对工程的各种信息和数据进行快速处理、反馈。
12、加强对工程的预控、预测
针对工程的特点，进行方案研究，在各分部、分项开工前完善施工方案（技术、质量、安全）,使工程有保障（安全、质量)措施，确保计划兑现。
2.4各阶段进度的保证措施
1、工程施工实行周例会和天天班组碰头会制度,通过例会制度天天落实进度.
2、缩短工序间交验停歇时间，强化质量意识，不因质量问题而影响施工进度,同时提前收集技术资料，保证一次验收合格.
3、及时做好隐蔽验收记录,密切配合业主和有关监理部门和单位做好检查和验收工作,避免因检查和验收延迟而影响工程进度。
4、给排水工程的管道基槽合理组织开挖，实行分区分段施工。在土方开挖阶段,要统筹指挥好施工顺序，避免乱挖。还需策划好场内的临时道路行走线路，并派专人组织指挥交通。
5、与其他施工单位做好沟通配合,做到“双赢"。
6、雨天施工主要以预防为主，采用防雨措施及加强排水手段确保雨天正常的进行生产，尽量减少季节性气候影响。加强雨天施工信息反馈,与天文台联系及时掌握天气变化情况。
7、按专业工种分解，确定交接时间。在不同专业和不同工种的任务之间,要进行综合平衡，并强调相互间的衔接配合，确定相互交接的日期,强化工期的严肃性，保证工程进度不在本工序造成延误。通过对各道工序完成的质量与时间的控制达到保证各分部工程进度的实现.
13
【广州市第三建筑工程有限公司】
第三章 劳动力投入计划及其保证措施
3。1劳动力投入计划
单位：人
3。2劳动力保证措施
1、本工程所使用劳动力,以我司职工队伍为主，以便掌握各工序施工主动权,从人力组织上保证工期.
2、根据该工程多专业、多工种联合施工作业的特点，设立专职劳动力调配员，并选择素质高、队伍强大的专业作业队，以便各施工项目部间的劳动力统一调配，集中人力进行关键线路工程项目的施工,确保工期。
3、严密组织、合理安排施工工序，由项目部统筹指挥调度劳动力的数量、工种。定期了解劳务人员的动态,分析并制定相应办法。配置各工种人员，均衡开展各工序施工任务。
第四章 机械设备以及试验仪器投入计划
序号
设备名称
型号规格
数量
性能
备注
1
汽车吊
25t
4
优良

2
挖掘机
小松PC200
6
优良

3
散体物料运输车
CQ3260。02
4
优良

4
运泥浆车
CQ3260。02（5m3）
4
优良

5
旋喷桩基

2
优良

6
水泥搅拌桩机
DSMM3-5B
2
优良

7
潜水泵
50WQ15-12
4
优良

8
切铁机
WS40—1
2
优良

9
泥水平衡顶管机头
NPD
4
优良

10
主顶系统

4
优良

11
弯筋机
GJB7—40B
2
优良

12
拉筋机
GTJ—4/8
2
优良

13
电焊机
BX1-330
2
优良

14
插入式振动器
ZX—50
4
优良

15
平板振动器
ZW20B—22
4
优良

16
泥浆泵
4寸
4
优良

17
发电机
15V135D
4
优良

18
全站仪
DSZ2
2
优良

19
水准仪
莱卡TCR402
6
优良

第五章 施工平面布置
各施工场地的规划布置尽可能按照其规模和容量按施工总进度及施工强度需要进行规划设计；各施工场地均按有关规范要求配置足够的环保及消防设施。
5。1 临时设施的布置
项目部驻地采用租住附近房屋，设监理办公室与值班室以及项目部办公室、会议室等。现场设置机械设备停放区、材料堆放区、钢筋加工区及材料仓库等。按照消防管理规定，施工临时设施内配备足够数量的灭火器，供水管安装至临时设施附近.
5.2供水、供电方案
1、施工期间，项目部在流溪河（白云段）治理工程-—石井系统（一期）的跃进河治理工程场地范围内采用发电机发电形式接入施工用电.
2、施工期间,建设单位在流溪河(白云段）治理工程-—石井系统（一期）的跃进河治理工程场地范围内设置5台100mm的临水接驳口申请临水接驳点.对于供水有困难的地方，采用洒水车运水的方法。
3、供电支线用电杆架空敷设，并用绝缘子固定。过道电线可采用硬质护套管埋地并作标记.线路原则上全线架空贯通。
4、临时主要供水管道采用φ65镀锌钢管引至施工区的施工用水和消防用水，并安装闸阀、止回阀,方便日后管道维修。对于供水有困难的地方，采用2台洒水车运水的方法保证施工期间供水正常。
5.3施工围蔽
严格按照市政要求进行必要的围蔽。现场围蔽挂贴施工标语及安全标志，并设置警示标志及警示红灯。以保障夜间行人及车辆的安全。
5。4施工便道
施工期间的运输量较大，对施工用临时道路有较高的要求。尽量利用现有的道路，同时根据实际情况在现场设置相应的临时施工便道，作为施工期间道路交通维持和施工机械的进出通道。在施工范围内的每个出入口设置洗车水龙头，机械、车辆须经冲洗后才能驶出施工场地,确保现场附近交通通道的整洁。
5。5施工机具布置
使用设备较多,项目部驻地设机械设备停放区,作为主要机械如摊铺机、压路机、挖土机、自卸车等停放地。其它设备可就近停放在施工部位附近。
17
【广州市第三建筑工程有限公司】
第六章 主要分部分项工程施工方案
6。1 施工测量放线
开工前对设计提供的基线水点、施工导线点、曲线要素点进行埋设和复测,建立平面测量控制网,其精度必须满足施工测量规范和设计要求;对设计提供的控制点和主要控制极点加以保护，按设计图顺序编号布设施工网点及线路桩，并用油漆加以清楚标注和设护桩以校准。
1、控制点的复测
从甲方交予的导线网、高程点为首级控制，对首级网进行加密，作为施工用的平面,高程控制网，用加密的控制网对施工定位、放样进行控制.控制过程:首级导线、高程网→施工导线控制网、水准控制网→局部部位放线.加密的施工导线控制网及水准控制网必须经监理工程师签认后方可作为施工的依据。
2、平面控制和高程控制
采用二级导线测量的方法和技术要求建立加密平面控制系统.系统布设时，以甲方提供的导线点为导线起始边,沿征地红线做一定数量控制点，减少系统误差,仪器采用全站仪。(主要技术参数为：方位角闭合差≤10(n为测站数)、相对闭合差≤1／15000测距相对中误差≤1／30000)。本工程的控制以平面系统中的导线加密点控制且通视情况良好,所有加密桩均应做好定制桩，防止人为的破坏.高程控制采用DS3型水准仪，以首级水准点为基础，建立四等水准高程控制系统，系统与立交．道路连为一体，技术要求为：环形闭合差为20（L为环形的水准线路长度，单位为km)。
3、主要放线方法
平面定位放线主要采用极坐标法，根据设计的特征点坐标值计算。组织测量队按设计院提供的测量控制点进行复测，复测无误后建立工程测量控制网，对工程进行点面相结合的测量控制。进行施工放样测量，定出道路中线,并引出基准点，作为整个工程的控制点.每次测量均要闭合，按规范严格控制闭合误差。施工前先复测各连接口标高，若与设计有矛盾，立即会知设计人进行调整。
4、保证测量放线精度的措施
测量内容主要为水平角测量、距离测量及高程测量.
（1）须在测量前，对所涉及的仪器，如水准仪，塔尺、钢卷尺等测量工具进行必要的检验，合格后方可投入到测量施工中；
（2)测量过程中严格按照GB 50026—2007《工程测量规范》中的相关规定进行测量，并实行复核制度，做到点点有复核,前一步末检核合格，不进行后一步的测量；
（3）对施工过程中用到的全部测设数据（如坐标值，高程值）进行计算，并交由测量主管负责人复核，最后经监理工程师认证，方可投入使用。
（4）在填挖过程中，以桩点为准，用尼龙线来检查，校正整个方格范围内标高，如下图所示：
（5)由于施工现场基本位于农田填土区及山岗挖方区,可定期对轴线控制桩进行复核,防止因填土等人为原因变动导致桩位位移或受破坏，影响测量的精度.
(6）各结构面标高的测放，应做到“一测、二复、三检” 保证测量精度，确保工程质量。
6.2 水泥搅拌桩工程施工
1、工程概况
本流溪河（白云段)治理工程—-石井系统（一期）的跃进河治理工程项目需要进行水泥搅拌桩施工对顶管的工作井、接收井的井底；污水检查井井底及开挖防水支护。具体示意图如下.
2、搅拌桩处理方式
搅拌桩于施工前平整场土(清除杂草、村根及建筑垃圾）和夯实回填粘性土料，并进行成桩试验确定参数.
搅拌次数采用四搅四喷工艺,提升速度不超过0。5m/min,水泥掺入量取15%,搅拌桩采用42。5R号普通硅酸盐水泥，水灰比为0。4~0。6水泥掺量50~55Kg／m,搅拌桩直径50cm，桩身水泥土无侧限抗压强度1。2MPa。
要严格控制喷浆时间和停浆时间，不得中断喷浆，确保桩长，严禁在尚未喷浆的情况下进行钻探提升工作。施工的钻机上应配置经有关部门认可能的水泥浆量自动计量装置。桩长应穿透软土层进入持力层0。5m。
3、搅拌桩施工
（1）准备工作
A搅拌桩施工场地应事先平整，清除桩位处地上、地下一切障碍(包括大块石、树根和生活垃圾等).场地低洼时应回填粘土,不得回填杂土。
B、水泥搅拌桩应采用合格的42。5级普通硅酸盐袋装水泥以便于计量。使用前,应将水泥的样品送中心试验室或业主工程师指定的试验室检验.
C、水泥搅拌桩施工机械应配备电脑记录仪及打印设备,以便了解和控制水泥浆用量及喷浆均匀程度.监理工程师每天收集电脑记录一次。
D、水泥搅拌桩施工机械必须具备良好及稳定的性能,所有钻机开钻之前应由监理工程师和项目经理部组织检查验收合格后方可开钻。
E、应在施工前完成如下准备工作:按设计图纸放线，准确定出各搅拌桩的位置；搅拌桩桩位应每隔5根桩采用竹片或板条进行现场定位。根据需要改动原设计位置的，需取得设计、监理等的同意后，方可执行。作好施工准备，包括供水供电线路、机械设备施工线路、机械设备放置位置、运输通道等。所需材料应提前进场，水泥及外加剂必须有出厂合格证，水泥必须送试验室检验合格后方能使用.
(2）搅拌桩施工工艺流程图及注意事项
预搅下沉
桩机定位
场地平整

重复搅拌下沉
喷浆搅拌、提升
重复搅拌提升至孔口

移位至下一根桩
关闭搅拌机、清洗

A、场地平整和桩位放点：
施工前先平整场地，清除桩位处地上、地下一切障碍物包括大块石等。按照设计要求进行测量放线,并用竹签或短钢筋标出桩位.
B、桩机定位：
搅拌机到达指定桩位，对中、调整机身,使设备保持水平,搅拌轴呈铅直状态。
C、预搅下沉：
搅拌下沉.启动钻机同时开启灰浆泵，待浆液到达喷浆口时，钻头正转钻进,喷浆搅拌并连续喷入水泥浆液，充分搅动被加固土体，钻进速度按规范要求为控制在1—1。2m/min，必须钻至设计深度.
D、喷浆搅拌、提升:
搅拌机提升，采用三档反转搅拌。钻速为0。5—0。8m/min,转速52r/min，搅拌深度误差少于5cm。
E、重复搅拌下沉：
搅拌机喷浆提升至设计顶面标高时，宜在桩顶2m范围(加固段）重复下沉、提升、拌和一次，为使软土和浆液搅拌均匀,再次喷浆搅拌下沉，至设计要求深度.
F、重复搅拌提升至孔口：
再次喷浆搅拌提升到设计桩顶标高。关闭灰浆泵，贮料坑或罐中的水泥浆应恰好排空.
G、关闭搅拌机,清洗：
贮料罐中注入适量清水，开启灰浆泵，清洗全部管路中残存的水泥浆，直到基本干净,并将粘附在搅拌头的泥土清洗干净。
H、移位至下一根桩：
搅拌机以移位到下一根桩，重复以上工序，完成下一根桩.
（3）施工质量保证措施
为保证施工质量,在施工中严格按设计要求和有关施工规范、规程进行.从原材料进场开始至搅拌桩施工结束的每一道工序都严把质量关.搅拌桩施工中尤其要抓好以下方面：
A、施工前现场地面应予平整，必须清除地上地下一切障碍物.
B、开机前必须调试，检查桩机运转和输料管畅通情况。
C、施工时，设计停浆（灰）面应高出操作面标高0。5米，在开挖时应将该施工质量较差段挖去.
D、保证垂直度:设备就位后，必须平整，确保施工过程中不发生倾斜、移动。要注意保证机架和钻杆的垂直度，其垂直度偏差不得大于1%。施工中采用吊锤观测钻杆的两个方向垂直度和用平水尺测量机架的调平情况,如发现偏差过大，及时调整;
E、桩机桩位必须对中，对中偏差不得大于2厘米；桩径偏差不得大于4％。
F、水泥浆不得离析。制备好的水泥浆不得有离析现象，停置时间不得超过2个小时.若停置时间过长，不得使用；
G、施工前确定搅拌机械的灰浆泵输浆量、灰浆经输浆管到达搅拌机喷浆口的时间。用流量泵控制输浆速度，使注浆泵出口压力保持在0。4—0.6MPa，并使搅拌提升速度与输浆速度同步进行。
H、严格按设计确定的参数控制喷浆量和搅拌提升速度。为保证施工质量、提高工作效率和减少水泥浪费，应尽量连续工作。输浆阶段必须保证足够的输浆压力，连续供浆.一旦因故停浆,为防止断桩和缺浆，应将搅拌头下沉到停浆点0.5米以下，待恢复供浆后再喷浆搅拌；如停工40分钟以上，必须立即进行全面清洗，防止水泥在设备和管道中结块，影响施工；
I、严格控制搅拌时的下沉和提升速度，以保证加固范围内每一深度得以充分搅拌;确保桩身强度和均匀性：
J、深层搅拌施工中采用少量多次喷浆的方法，保证四次搅拌，搅拌过程中均喷水泥浆;
K、施工中,如因地下障碍物等原因使钻杆无法钻进时，应及时通知监理、设计人员,以便及时采取补桩措施，以保证施工质量；
L、严格按照设计的水灰比配制浆液，配制好的浆液必须过滤;
水灰比控制：根据水泥用量计算每槽用水量,在储水罐上做好标志，在施工中严格做好计量工作。
制备好的浆液不得离析,泵送必须连续,拌制浆液的罐数固化剂和外加剂的用量以及泵送浆液时间等应有专人记录。
M、施工记录必须详尽完善：施工记录必须有专人负责,深度记录误差不得大于10cm,时间记录误差不得大于5秒钟.
(4)质量检测及沉降监测
A、搅拌桩质量检测
在搅拌桩施工7天后可验收桩身直径，挖去桩周土,露出1米桩长，观察搅拌桩均匀性;量测成桩直径,抽检桩数为总桩数的0.5%；并在成桩3天内用轻便动力触探(N10）检查每米桩身的均匀度，检测数为施工总桩数的1%,并不少于3根.
承载力检验采用单桩复合地基载荷试验，载荷试验至少应在一个月龄期后进行。检桩数为总数的0。5%，并不少于3根.桩体施工完成三个月后方可填筑路堤或施加其他荷载，并在加载前进行试桩，要求28天桩身强度达到0。8Mpa以上,N10不小于6击，单桩容许承载力标准值不小于130kN。
B、沉降监测
地基处理竣工后，为了确保路堤填土的安全施工，防止软土地基失稳，要严
