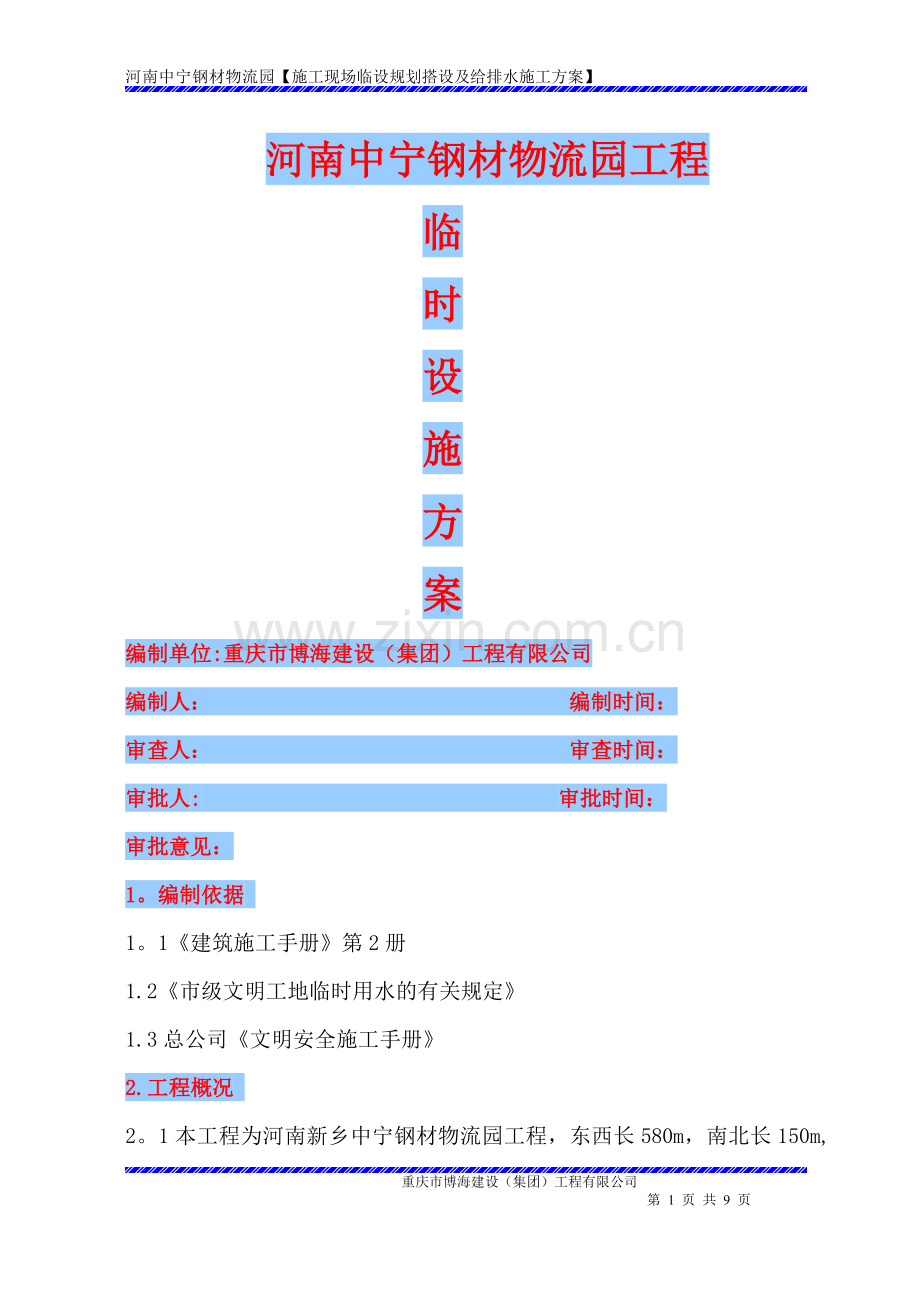

施工现场临时给排水施工方案(定稿).doc

河南中宁钢材物流园【施工现场临设规划搭设及给排水施工方案】

河南中宁钢材物流园工程
临
时
设
施
方
案
编制单位:重庆市博海建设（集团）工程有限公司
编制人： 编制时间：
审查人： 审查时间：
审批人: 审批时间：
审批意见：
1。编制依据
1。1《建筑施工手册》第2册
1.2《市级文明工地临时用水的有关规定》
1.3总公司《文明安全施工手册》
2.工程概况
2。1本工程为河南新乡中宁钢材物流园工程，东西长580m，南北长150m, 地下车库一层、地上办公楼十三层。
2。2在施工现场北侧接DN50到市政给水井，以给水井接管时以此处为临时水源;在现场西南角、东南角、北边大门口,分别做一个市政雨水排水井,可作为现场雨水及道路冲洗排放.
2。3现场设临时办公室，给水从就近临时给水管上接口。卫生间污水先经化粪池后就近排入污水市政管网，厨房污水经隔油池后就近排入污水市政管网。
2。4施工现场的东、西、北侧均设临时消火栓；南侧有永久消火栓井(现暂时无法使用）,计划在施工现场的南侧同样设置临时消火栓管道及消火栓。
2。5现场的施工办公室采用板房布置，工人的生活区一样采用板房搭设.
2。6林澜艺墅地下室部分的施工用水，从现场东南侧的临时用水管道上引出一根DN40水管至地下室基槽，供地下室部分施工时使用。（见施工现场临时用水平面图）
3。临水设计
3。1现场用水量计算：
本工程临时给水包括生产、生活及消防用水,施工用水高峰为结构施工阶段，用水量据此计算。
3。1.1现场施工用水量q1（L/S):
q1= K1×∑（Q1×N1）×（T1×t）—1×K2×(8×3600）-1
K1-—未预计的施工用水系数 取1。05
Q1——年度工程量 见表—1
N1——施工用水定额 见表—1
T1—-年度有效作业日 取365日
K2-—用水不均衡系数 取1.5
t--每天作业班数 取2班
本工程结构施工阶段主要用水对象为商品混凝土自然养护、冲洗模板、砌砖工程,具体工程量及用水定额见下表：
表-1
序号
用水对象
计划工程量（Q1）
单位
耗水量(N1)
单位
1
混凝土养护(自然养护）
600
m3/d
350
L/m3
2
冲洗模板
1800
m 2/d
5
L/m2
3
砌砖工程
15
m3/d
250
L/m3

q1 =1。05×（600×350﹢1800×5﹢15×250)÷2×1。5×(8×3600）—1
=6。09 L/S
3.1。2施工机械用水量q2（L/S):
参考《自动洗车池设计》,基础阶段和结构阶段存在大量洗车，但此时工程降水能够提供大量水源，同时洗车池采用密闭循环用水系统，故施工机械用水量可忽略不计。
3。1。3施工现场生活用水量计算q3（L/S):
q3=P1N3K4/（t×8×3600）
式中:P1——施工现场高峰昼夜人数， 取3000人
N3——施工现场生活用水定额一般为20-60升/人·班，取50；
K4—-施工用水不均衡系数 取1。4
t-—每天作业班数 取2班
q3=3000×50×1.4/（2×8×3600）=3。65L/S
3。1。4生活区生活用水量q4（L/S)：
q4=P2N4K5/（24×3600）
式中:P2——生活区居民人数,取1500人
N4——生活区昼夜全部生活用水定额，取100L
K5—-生活区用水不均衡系数，取2。5
q4= 2500×100×2。5/(24×3600）=7。24L/S
3。1。5施工现场消防用水q5（L/S）：
因施工现场面积在25ha内，故消防用水量为q5＝10 L/s
3。1.6总用水量Q（L/S）:
因为q1+q2+q3+q4=6.09+0+3。65+7.24＝16。98 L/S ＞q5
所以Q= q1+q2+q3+q4=16。98L/S
3.1。7供水干管管径D：
D=［4Q/（vл×1000)]1/2=［4×16。98/（2。5×3。14×1000)］1/2 =0。093m
选择直径D=100mm的供水干管即可满足要求（取v=2.5m/s)
3.2临水设置
3。2.1本工程临时生产、消防给水共用一个系统。
3.2.2本工程在东、北、西三面设临时消火栓,主管管径DN100,由东大门南侧接入，采用焊接钢管，焊接连接,埋地敷设。在主管上每隔50米左右设一个地下式消火栓,在东、北、西三面各设一个DN50甩口，留作备用.在东北角和西北角主管上各设一切断阀门,以便将来增加甩口时可有效切断管路并节省水源.
3。2。3南侧的临时用水管道，管径、材质与其它三面相同，管道沿南侧基槽护拦敷设，为明装且设置消火栓.冬季采用岩棉管壳保温。
3。2。4土方挖运阶段的洗车主要用基坑降水,补水从现场东侧甩口接入,排水从现场东侧排出。打桩及边坡喷锚用水由现场给水甩口接入，基坑降水经沉淀后排入洗车池供水系统,供洗车用，多余水由洗车池排水排入市政管网。参见《临时洗车池设计》及《基础施工方案》。
3.2。5地下室施工用水依据现场情况从主管各甩口接入，管径根据实际情况确定。
3.2。6现场南侧与一期工程相邻，地面排水砌围护墙阻水。现场东侧、北侧、南侧三面需设地面排水：东侧和北侧警卫宿舍以东排至东南角市政雨水井，管径Φ300；西侧和北侧警卫宿舍以西排至西北角市政雨水井,管径Φ300。管道材质采用水泥管，水泥抹带借口.
3.2。7地上楼层临时生产用水、消防用水采用独立系统，其补水利用现在的给水主管道，待将来再另行设计.
3。2.8给、排水管道同沟敷设，布置详见施工现场临时用水平面图.
4。 施工准备
4。1技术准备：
认真学习北京市关于施工现场消防的有关规定、总公司关于现场文明安全施工有关规定，依据本施工方案编制具体的施工技术交底。
4。2材料准备：
依据临水消防平面图及现场实际情况作出材料计划,主要材料及设备有：
序号
名称
规格
单位
数量
1
焊接钢管
DN50
米
500
2
焊接钢管
DN50
米
50
3
闸阀
DN50
个
4
4
闸阀
DN50
个
6
5
消火栓
配SN65水龙带及ф19水枪
套
10
6
水泥管
Φ300
米
500
4.3人员准备：
依据工程量准备劳动力如下：
焊工: 3人 水工： 3人 壮工： 5人
4。4主要机具准备:
序号
名称
单位
数量
1
套丝机
台
1
2
打压泵
台
1
3
电焊机
台
2
4
氧乙炔
套
1
5。施工方法
5。1施工工艺流程图:（给水、消防水管）
现场清理

材料、劳动力、机具准备
主管道安装

管段预制加工

管道防腐保温
水压试验
各用水点及消火栓安装

5.2施工工艺：
5。2。1施工用水、消防水管道连接方式，DN100管道连接方法为焊接连接；DN70及以下采用丝接连接。
5。2.2管路铺设完毕后，进行水压试验,试验要求同消火栓系统。
5。2.3埋地管道埋地深度应结合甩口深度确定，但不应少于0。8米（防冻、管道上方为路面)。
6。各项措施
6。1临水管理措施：
6.1。1施工现场临水设专人负责，出现问题及时抢修，使施工现场临水各用水设备时刻处于受控状态。
5.1.2施工现场消火栓严禁它用。
6。2文明安全管理措施：
5.2。1焊接管道人员必须具有焊工证。
5.2.2 在焊接管道前,应先开动火证，有专人看火,要注意现场易然物，并准备好消防器材.
5。2。3动用气焊时，氧气瓶与乙炔瓶要保证不小于5m的安全距离。
5.2.4在施工过程中切断的废管头及其他杂物要及时清理，保持现场操作面的整洁,让每个工人都有“安全”“文明”的施工意识.
6。3冬施措施：
5。3。1进入冬施应对明装管道进行保温.
5.3。2冬季应设专人负责消火栓及给水系统的保温及使用.
7.附图 施工现场临时用水平面图

重庆市博海建设（集团）工程有限公司
第 9 页 共 9 页
