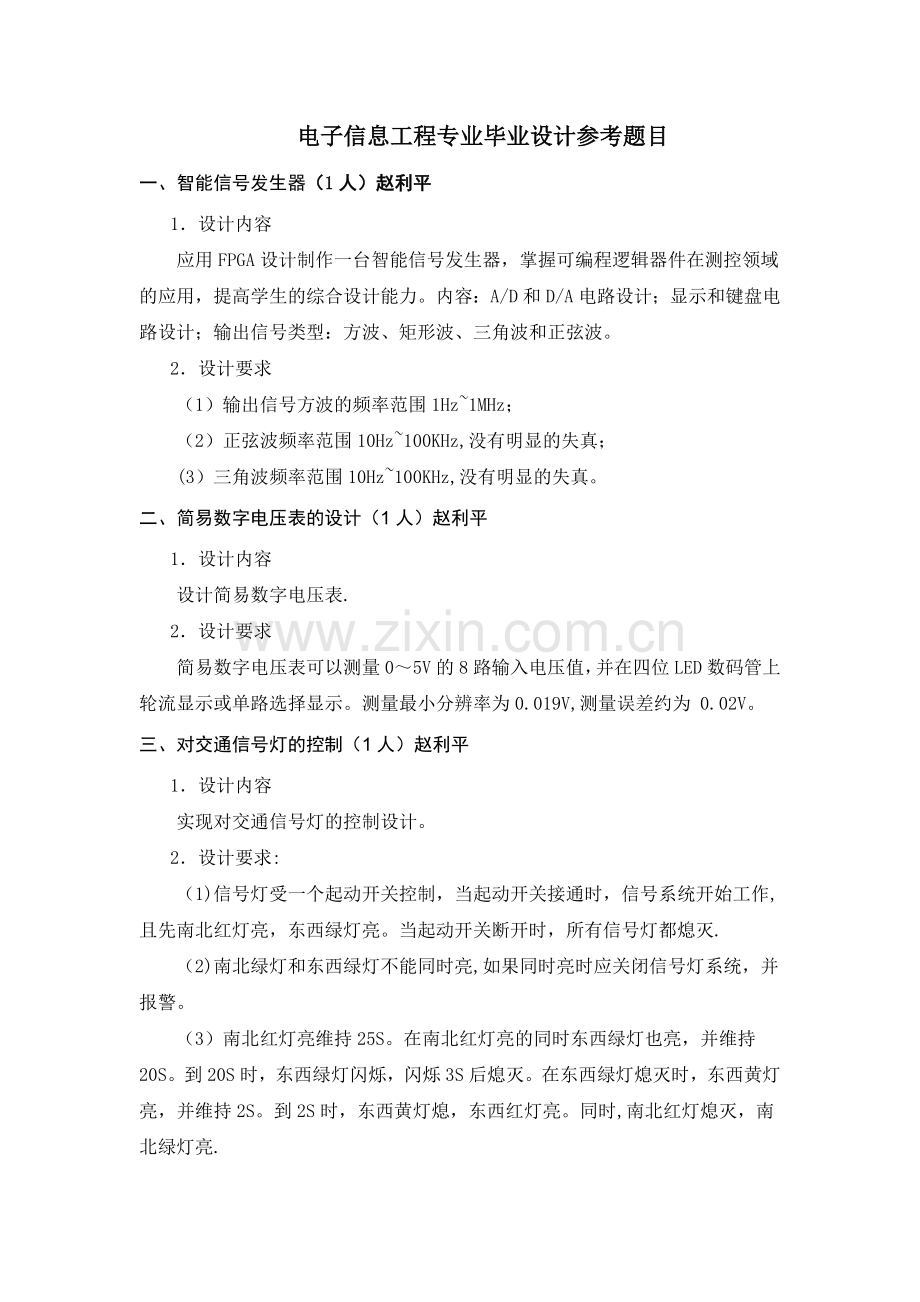

电子信息工程专业毕业设计参考题目一、智能信号发生器（1人）赵利平1 设计内容应用FPGA设计制作一台智能信号发生器，掌握可编程逻辑器件在测控领域的应用，提高学生的综合设计能力。内容： A/D和D/A电路设计；显示和键盘电路设计；输出信号类型：方波、矩形波、三角波和正弦波。2 设计要求（1）输出信号方波的频率范围1Hz1MHz；（2）正弦波频率范围10Hz100KHz,没有明显的失真；(3）三角波频率范围10Hz100KHz,没有明显的失真。二、简易数字电压表的设计（1人）赵利平1 设计内容设计简易数字电压表. 2 设计要求简易数字电压表可以测量05V的8路输入电压值，并在四位LED数码管上轮流显示或单路选择显示。测量最小分辨率为0.019V,测量误差约为 0.02V。三、对交通信号灯的控制（1人）赵利平1 设计内容实现对交通信号灯的控制设计。 2 设计要求:（1)信号灯受一个起动开关控制，当起动开关接通时，信号系统开始工作,且先南北红灯亮，东西绿灯亮。当起动开关断开时，所有信号灯都熄灭.（2)南北绿灯和东西绿灯不能同时亮,如果同时亮时应关闭信号灯系统，并报警。（3）南北红灯亮维持25S。在南北红灯亮的同时东西绿灯也亮，并维持20S。到20S时，东西绿灯闪烁，闪烁3S后熄灭。在东西绿灯熄灭时，东西黄灯亮，并维持2S。到2S时，东西黄灯熄，东西红灯亮。同时,南北红灯熄灭，南北绿灯亮.（4）东西红灯亮维持30S.南北绿灯亮维持25S。然后闪烁3S,熄灭.同时南北黄灯亮,维持2S后熄灭，这时南北红灯亮，东西绿灯亮。（5）周而复始.四、数字式秒表设计（1人）赵利平1 设计内容采用单片机或其他技术实现秒表的基本功能.2 设计要求采用6位数码管,高两位显示小时，中间两位显示分钟,低两位显示秒；采用开关控制秒表的启动、停止、复位；时间显示采用24小时制。五、自动水龙头(1人）赵利平1 设计内容设计无人操作的自动水龙头系统.2 设计要求(1)可以用红外线或其他技术实现靠近检测，当有人手靠近（10cm）水龙头时，自动出水；（2)人手远离水龙头时停止出水；（3）水龙头采用由电子阀门控制的水龙头；(4)画出完整的电路原理图（包含电源部分）和PCB板图。六、高分辨率A/D转换电路的设计（1人）赵利平1 设计内容设计一个具有高分辨率A/D转换器，实现对模拟电压的测量和显示。2 设计要求(1)采用普通元器件（不允许使用任何专用A/D芯片）设计一个具有15位分辨率的A/D转换电路，转换速度不低于10次/S，线性误差小于1%。（2)设计并制作一个具有测量和显示功能的仪器或装置,将该A/D转换电路的结果显示出来，有转换结束信号，显示器可采用LED或LCD。（3)要求有一个A/D转换结束后的输出信号.(4）自行设计一个可以从0100mV连续调节的模拟电压信号作为该系统的被测信号源，以便对A/D转换电路的分辨率进行测试。例如输入100mV电压时显示器显示值不低于32767.七、电子计数器的设计（1人）徐忠根1 设计内容本题要求设计一个多功能的电子计数器，它利用电子学的方法测出一定时间内输入的脉冲数目，并将结果以数字形式显示出来。通常电子计数器可以用于测量频率、频率比、周期、时间间隔和累加计数等,如配以适当的插件还可以测量相位、电压等电量。2 设计要求实现对频率、频率比、周期、时间间隔等的测量。八、定时器设计与制作(1人）徐忠根1 设计内容定时器是目前应用十分广泛的一种仪器.利用单片机或其他技术设计并制作一台定时器.2 设计要求（1）定时范围：不少于60分钟；具有分、时定时功能.（2）显示方法：5位LED数码管显示。（3）时间可以设定,且归零后具有报警功能。九、多功能电子钟的设计与实现(1人）徐忠根1 设计内容设计以单片机等控制器件为核心控制的电子钟，具有多项显示和控制功能。2 设计要求（1)能用数码管实时显示当前年、月、日、星期、时间；（2)具有定时、倒计时、秒表功能;（3）具有年、月、日、星期、时间的设置和调整功能；(4）小时计时要求为“12翻1”，分和秒的计时要求为60进位;（5）语音正点报时；(6）自行设计所需直流电源。十、温度循环检测系统（1人）徐忠根1 设计内容开发一种能够同时测量多点，能够综合处理多点温度信息的测量系统。能对多点的温度进行实时巡检，并依次在数码管上显示出来。2 设计要求设定的标准温度范围为1535（若今后应用在其他环境中，可在编程中自行改动标准温度范围），若超出设定温度超过上限35时,红灯亮，系统自动报警。若温度低于15时,黄灯亮同时系统自动报警。十一、压电式音乐喷泉系统设计与实现（23人)徐忠根1 设计内容利用国内外最新形式的压电泵设计制作微型音乐喷泉系统。2 设计要求压电泵具有体积小重量轻，电磁干扰小、耗能低等特点，特别适合设计制作微型喷流泵。由于压电泵是一种全新形式的流体泵,不同于传统的流体泵，因此其控制电路系统完全不同于目前市场上常见的音乐喷泉的控制系统，需要学生分析测试压电泵的工作机理和工作特性，根据其工作特点研究设计全新的音乐控制系统。主要设计部分:音乐采集系统设计、压电泵驱动电路设计、声控系统设计、功率放大与控制系统设计十二、安防监控中心系统设计（2-3人）徐忠根1 设计内容设计制作楼宇模型的安防监控中心。该系统应能够集中处理各种不同类型的服务请求，并可与门控系统主机通讯。2 设计要求（1）所有前端对象达到功能要求并可由系统集中监测、控制；（2)系统能显示前端对象的位置、状态;(3）系统具备语音报警功能。十三、视频监控系统(1人)王彩峰1 设计内容的嵌入式视频监控系统。系统以处理器为核心平台，由嵌入式Linux平台建立TCP/IP的服务器，将USB摄像头采集来的图像数据经过网络传输，完成对现场的视频监控任务2 设计要求（1)要求设计电路板，并调试成功.（2）软件方面除单片机的测控程序以外，还需要编写上位机程序（使用编程语言不限），用于数据的汇总,统计，网络传输等.十四、基于EDA智能音乐抢答器(1人）王彩峰1 设计内容使用VHDL语言，实现基于EDA技术的智能音乐抢答器。该抢答器实用性强，占用硬件资源少,体积小，适用于几十人的抢答，反映速度快,便于操作,娱乐性强。2 设计要求（1）VHDL语言的使用;（2）EPM570T100C3核心芯片的使用；(3）频率在音乐中构成乐曲的设计；（4）音乐乐谱的显示电路设计。十五、嵌入式智能家居远程监控系统设计（23人）王彩峰1 设计内容随着信息技术向普通家庭生活的不断普及,如何将嵌入式电子、计算机融为一体，已成为人们非常关心的一个问题。本系统能够监测室内的温湿度，控制窗帘升降、控制灯亮灭、报警等功能.2 设计要求温湿度传感器测量出来的温湿度数值通过LCD来显示，当超过设定的阈值将通过GPRS模块发送警报短信到指定的手机上,同时也可以由手机发送特定短信到GPRS上控制LED灯的亮灭、控制28BJY-48步进电机的正反转、读取当前室内的温湿度并发送回手机上，实现远程监控.十六、电子相册设计（1人）王彩峰1 设计内容以嵌入式硬件设备为基础，软件为核心，设计一种可插SD卡且方便携带的电子相册。实现图片的浏览、查找及定时更换等功能.并对系统的软、硬件程序设计与测试。2 设计要求（1）通过LED输出显示；（2）主要采用ARM芯片控制电路、显示电路、电源电路；(3）可随时更换相片，具有USB通信功能；（4）与PC之间进行串行通信；(5）可外扩SD存储卡,曾加照片容量。十七、数据采集系统的设计(1人）王彩峰1 设计内容利用ARM开发板通过DS18B20实现温度的实时采集,并最终通过QT界面显示温度值，通过获取内核时间显示实现实时温度显示。2 设计要求（1）硬件，主要实现DS18B20的硬件电路的设计,可行性的论证以及交叉开发环境的搭建；（2）软件，主要实现DS18B20的底层驱动的编写和顶层应用程序的编写。十八、数字频率计设计（1人）王彩峰1 设计内容利用电源、单片机、放大整形电路及LED数码显示等模块；设计一个简易的频率计,能够较精确的测量出被测信号的频率。2 设计要求（1）测量范围1HZ-2000KHZ.（2)用四位数码管动态显示测量值。（3）能根据输入信号按2KHZ、20KHZ、200KHZ三档自动切换量程。（4)能测量正弦波、三角波、方波等多种波形。十九、教室自动感应照明控制系统设计与实现（1人）刘琳1 设计内容目前，在各类学校教室的照明灯由于管理不善，经常是教室空无一人，却灯火通明，极大的浪费电能.设计一种教室自动感应照明控制系统。2 设计要求该设计目前市场上销售的同类产品的调查研究，找出现有产品的不足之处和为什么没有推广的原因，设计制作适合用户使用和方便使用的产品.主要设计部分：人体感应检测系统设计、自动照明开关控制系统设计二十、室内有害气体监测系统的设计(1人）刘琳1 设计内容本设计监测室内空气中一氧化碳、液化气等有毒易燃有害气体含量。测量数据超过设置浓度值或浓度变化很快时，发出声光报警，并显示测量的浓度。2 设计要求系统由气体浓度传感器、单片机、A/D转换器件和报警电路组成。甲烷灵敏度1，000ppm;甲醛:测量范围010mg/m3, 示值误差5%F。S, 响应时间15s.二十一、语音无线遥控插座的设计（1人)刘琳1 设计内容设计一个能够利用语音控制的遥控插座。2 设计要求（1）遥控的距离不得小于两米；(2)插座所带动的总负载不小于两千瓦;（3）遥控插座最多设置四个插孔.二十二、医院住院呼叫系统的设计（1人）刘琳1 设计内容设计一个在医院住院部实现呼叫医务人员的呼叫系统。2 设计要求（1)在病房中简易操作可对护士随时进行呼叫。（2)对于危重病人可实现自动呼叫.二十三、感应式报警器设计（1人)刘琳1 设计内容利用感应式传感器设计出一种防盗报警器.2 设计要求（1）不需要红外线或电磁波发射源。(2）灵敏度和控制范围不小于10M半径。（3）隐蔽性能要好、可流动安装。二十四、全自动洗衣机控制系统设计（23人）刘琳1 设计内容设计一个利用可编程控制器对全自动洗衣机进行各种功能实现自动控制的系统。2 设计要求（1）按进水洗衣-排水烘干的顺序进行控制。（2)中间具有洗衣时间自由设定、三段数码显示功能。(3）具有程序编排、自检、故障保护功能。二十五、多功能风扇控制系统的设计(1人）高善坤1 设计内容设计一个对台式电风扇实现定时、模拟自然风、转向及无级风速调节的风扇控制系统.2 设计要求(1)具有分、秒定时功能，最大定时时间可达60分钟。（2）具有模拟自然风、左右转向调节控制功能。(3）无级风速调节功能。二十六、太阳能电池板自动跟踪太阳光照的系统设计（2-3人）高善坤1 设计内容设计一个控制太阳能电池板自动跟踪太阳光照，使其在一天内最大可能的接受太阳光照射。2 设计要求（1）使太阳能电池板在太阳光开始增强时能够正对太阳光线，使其接受光照面积最大.(2)使太阳能电池板随太阳的运转而转动并保持同步.(3）太阳落山时,具有恢复初始状态功能；为下一天的跟踪做好准备。二十七、具有功率放大的U盘播放器设计（23人）高善坤1 设计内容设计一个能够自由播放U盘中数据的播放器并具有功率放大器2 设计要求（1）具有对U盘中的数据进行管理功能、排序、自由播放。（2）至少能够适应MP3一种格式。（3）功率放大器的输出功率不少于1W。二十八、三层电梯控制器设计（2-3人)高善坤1 设计内容利用PLC的硬件、软件程序实现三层电梯的模拟控制设计2 设计要求（1)提供较为准确的、直观的电梯运行状态。（2）采用小型直流电动机的控制及驱动方式做出模型。二十九、自动门控制系统设计（23人）高善坤1 设计内容利用掌握的自动控制技术,设计一个自动门控制系统。2 设计要求（1）主控利用PLC或单片机技术来实现。（2）能够自动识别人和物体,实现自动打开和关闭.三十、GPS汽车定位导航系统的研究设计(23人）高善坤1 设计内容利用嵌入式系统知识设计一个GPS汽车定位导航系统。2 设计要求（1）具有电子地图显示导航定位。（2)具有语音、安全、定位等提示功能。三十一、红外测温计的设计（1人）王晓华1 设计内容利用传感器技术、单片机技术及相应的软件算法实现远程测量温度仪器设计。2 设计要求（1)具有远程测温、语音播报功能。（2）具有响应速度快、测量精度高、范围广等要求。 三十二、超低功耗电子温度计（1人）王晓华1 设计内容设计一个电子温度计，能够通过温度传感器测量并显示被测量点的温度.2 设计要求(1）检测温度范围1030，分辨率1;（2）正确显示温度；(3）整机静态功耗小于5微安(关闭LCD显示，时钟正常运行)；（4)按键唤醒显示;（5）温度控制功能（能够演示出控制功能的存在)；（6)显示时分秒的时钟功能(能够正常切换和显示）.三十三、恒流源设计（1人）王晓华1 设计内容设计一个输入电压在30V以内；输出电流恒定为300mA恒流源。2 设计要求（1)适应输入电压在20V30V之间均能正常工作.（2)适应阻性负载，输出阻抗在500欧左右。(3)输出电流恒定与300MA，且纹波电压低于1。三十四、语音定时、报时系统设计（1人）王晓华1 设计内容设计一个能够实现语音定时、报时的系统电路.2 设计要求（1）具有正常时钟运行功能。（2)能够识别语音的距离不少于两米。（3)具有自设定语音功能。
