×××工程吊篮施工方案
（方案范本10)
施工单位:城建七建设工程有限公司×××项目部
编 制 人:
审 核 人：
审 批 人：
编制日期： 年 月 日
目 录
1 编制依据
2 工程概况
3施工总体设计与部署
4吊篮加工与组装
5挑梁及吊索的设置
6吊篮的升降方法
7安全使用注意事项
8吊篮验算
×××工程吊篮施工方案
1编制依据
序号
项目
内容
1
施工图
《XX施工设计图（工程编号XX)》
2
主要规程、规范、标准
《建筑施工高处作业安全技术规范》JGJ80—91
《建筑结构荷载规范》GB50009
《北京市建筑施工安全操作规程》DBJ01—62-2002
《城建技发(2000)193号》
3
其它
XX工程施工组织设计
2工程概况

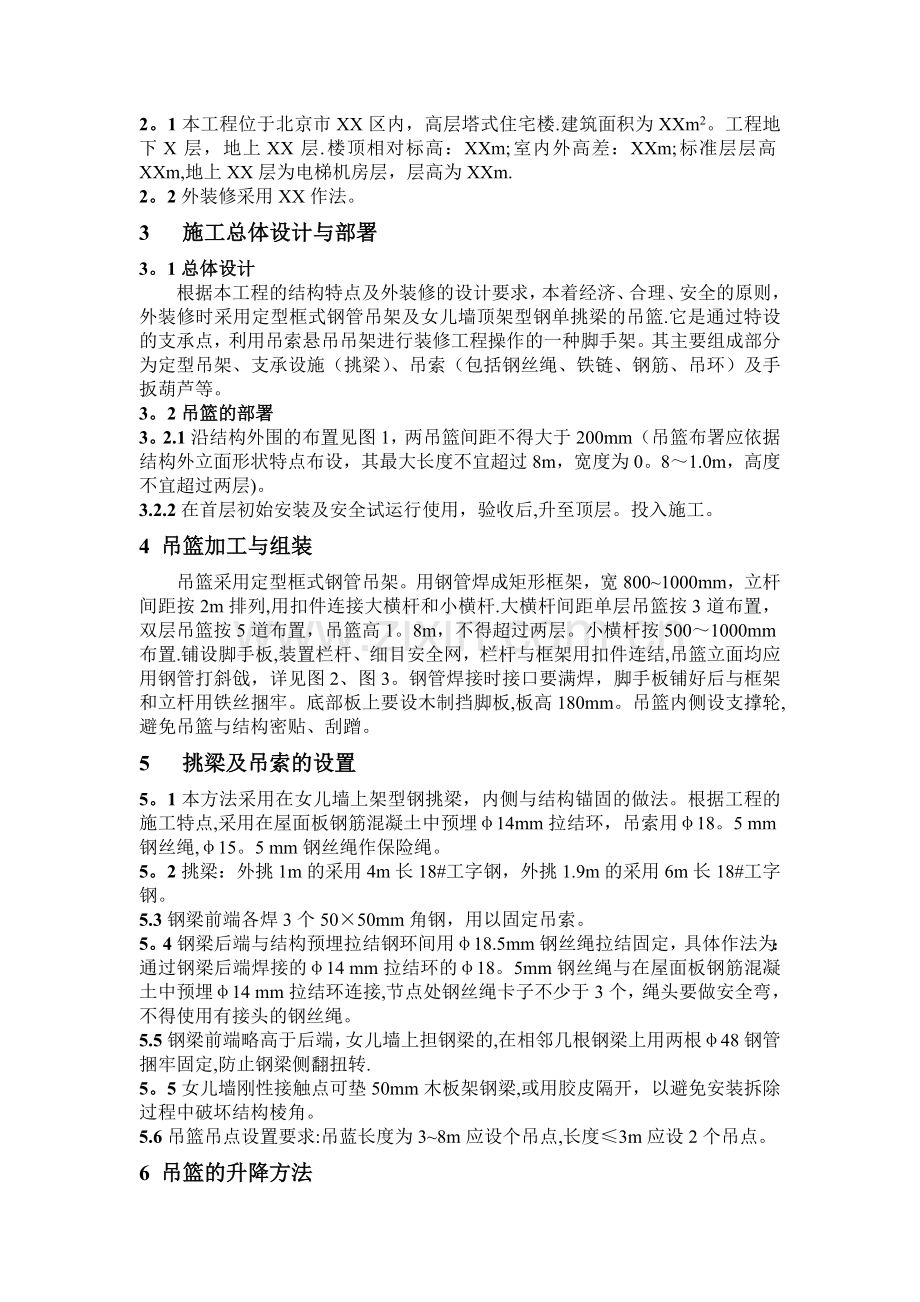

2。1本工程位于北京市XX区内，高层塔式住宅楼.建筑面积为XXm2。工程地下X层，地上XX层.楼顶相对标高：XXm;室内外高差：XXm;标准层层高XXm,地上XX层为电梯机房层，层高为XXm.
2。2外装修采用XX作法。
3 施工总体设计与部署
3。1总体设计
根据本工程的结构特点及外装修的设计要求，本着经济、合理、安全的原则，外装修时采用定型框式钢管吊架及女儿墙顶架型钢单挑梁的吊篮.它是通过特设的支承点，利用吊索悬吊吊架进行装修工程操作的一种脚手架。其主要组成部分为定型吊架、支承设施（挑梁）、吊索（包括钢丝绳、铁链、钢筋、吊环）及手扳葫芦等。
3。2吊篮的部署
3。2.1沿结构外围的布置见图1，两吊篮间距不得大于200mm（吊篮布署应依据结构外立面形状特点布设，其最大长度不宜超过8m，宽度为0。8～1.0m，高度不宜超过两层)。
3.2.2在首层初始安装及安全试运行使用，验收后,升至顶层。投入施工。
4 吊篮加工与组装
吊篮采用定型框式钢管吊架。用钢管焊成矩形框架，宽800~1000mm，立杆间距按2m排列,用扣件连接大横杆和小横杆.大横杆间距单层吊篮按3道布置，双层吊篮按5道布置，吊篮高1。8m，不得超过两层。小横杆按500～1000mm布置.铺设脚手板,装置栏杆、细目安全网，栏杆与框架用扣件连结,吊篮立面均应用钢管打斜戗，详见图2、图3。钢管焊接时接口要满焊，脚手板铺好后与框架和立杆用铁丝捆牢。底部板上要设木制挡脚板,板高180mm。吊篮内侧设支撑轮,避免吊篮与结构密贴、刮蹭。
5 挑梁及吊索的设置
5。1本方法采用在女儿墙上架型钢挑梁，内侧与结构锚固的做法。根据工程的施工特点,采用在屋面板钢筋混凝土中预埋φ14mm拉结环，吊索用φ18。5 mm钢丝绳,φ15。5 mm钢丝绳作保险绳。
5。2挑梁：外挑1m的采用4m长18#工字钢，外挑1.9m的采用6m长18#工字钢。
5.3钢梁前端各焊3个50×50mm角钢，用以固定吊索。
5。4钢梁后端与结构预埋拉结钢环间用φ18.5mm钢丝绳拉结固定，具体作法为：通过钢梁后端焊接的φ14 mm拉结环的φ18。5mm钢丝绳与在屋面板钢筋混凝土中预埋φ14 mm拉结环连接,节点处钢丝绳卡子不少于3个，绳头要做安全弯，不得使用有接头的钢丝绳。
5.5钢梁前端略高于后端，女儿墙上担钢梁的,在相邻几根钢梁上用两根φ48钢管捆牢固定,防止钢梁侧翻扭转.
5。5女儿墙刚性接触点可垫50mm木板架钢梁,或用胶皮隔开，以避免安装拆除过程中破坏结构棱角。
5.6吊篮吊点设置要求:吊蓝长度为3~8m应设个吊点,长度≤3m应设2个吊点。
6 吊篮的升降方法
6。1本方案采用手动工具升降，即采用YQ3手扳葫芦（起重量3t)进行升降。
6.2升降吊篮时，在距离离吊篮底部上方1。5m处各挂一个手扳葫芦，用φ18。5mm钢丝绳穿过手扳葫芦的导向孔向吊钩方向穿入、压紧，往复扳动前进手柄，即可使吊篮挂提升,往复扳动后退手柄即可使吊篮挂下降.吊篮升降到一定高度时,卡好保险绳，确保安全。
6。3操作中要注意：
6。3.1本设计吊篮使用荷载限重1t，严禁超载。
6。3。2吊篮的靠墙一侧设支撑轮,用绳拉到结构上，减小晃动.
6。3。3吊篮中的作业人员须系安全带，安全带的另一端系在结构上.
6.3。4使用时应注意保持内部的清洁和润滑，防止杂物进入机体。
6.3。5吊篮的吊索应经常检查和保养，不用时妥善存放。有磨损的钢丝绳不得使用,更换吊索等须在地面完成.
7 安全使用注意事项
7。1吊篮安装注意事项
7。1.1严格控制加工质量，必须符合设计要求.
7。1。2所有钢丝绳卡子不少于3个，且绳头要做安全弯，不得使用有接头的钢丝绳。
7.1。3一个拉结环只能用于一个吊点.
7。1。4吊篮吊索从主横管底下穿过，连接夹角保持45º。
7.1。5吊篮组装应由专业架子作业人员并在安全和技术人员现场指导下进行。
7。1。6吊篮组成并全部安装后,必须经技术部门和安全部门在现场全荷载情况下试运行，验收合格后方可使用.
7.2吊篮使用安全注意事项
7。2.1作业人员应由安全管理人员进行安全操作的培训。
7。2。2严格控制使用荷载，最大不得超过1242N/m2.一般只能1人上去操作,升降时不得超过两人同时操作，人员与材料要分布均匀，不得集中一端堆放,保持吊篮负载平衡。
7。2。3升降吊篮时,两人必须同时拉动，以保持吊篮升降尺寸一致，位于阳台部位应设专人推动吊篮，不要碰撞建筑物,操作人员必须戴好安全帽、系好安全带，安全带另一端系于窗口内侧的固定横杆上。
7。2。4升降钢丝绳每次放绳不得超过1m。并用绳卡子卡牢。
7。2。5不得在吊篮防护以外和护头栅上作业，任何人不准擅自拆改吊篮及挑梁.
7。2。6吊篮作业期间,屋顶挑梁和挂绳、拉结绳压重等应设专人看守和维护,有问题时及时停工处理，确保安全作业.
7.2。7五级和五级以上大风严禁作业,大风、大雨过后，安全员和工长要全面检查吊篮系统的安全状况，确认安全后才能使用。
7.2.8结构板加固:在预埋拉结环的板内，设4φ12 mm,长1500mm的加强钢筋，置于拉结环拐筋上部,并与主筋焊牢。
7。2.9吊篮里侧(靠结构侧）应搭设1。2m高护身栏.
7。3吊篮拆除注意事项
7。3。1拆除吊篮作业流程
拆除悬挑及配重系统
放吊篮解除联系 吊绳上提
分解吊篮
7。3。2吊篮拆除前须先放置地面，解除与挂绳吊索的联系，然后进行分解、拆除。拆除的构件应及时分类堆放，以便运输、保管.
7.3。3挂绳吊索、挑梁、配重等在屋顶回收,不得从屋顶自由放落。回收时，地面应设专人指挥，防止其他作业人员靠近，避免出现高空坠物、打击伤人现象。
8 吊篮验算
8。1有阳台处设外挑1。9m、内置4。1m的钢梁,最大吊篮6。2m×0.9m
吊篮荷载：
φ48钢管：122×38.4=4685 N
5cm木板：6。2×0.9×2×400=4464 N
施工荷载: 1.2×6。2×0。9×1000=6698 N
其他荷载： 1000 N
合计： 16847N
挑梁受力图：
RP=0。5Wb/a=0。5×16847×1。9/3.8=4212 N
φ14拉结环应力=RP /nAS=4212/（2×153。9）=14〈50 N/mm2
拉结环满足安全要求
∵拉结环允许最大应力为50 N/mm2,换算成允许最大反力
P=50×153。9×2=15390N
Pa=15390×3。8=58482Nm
3Wb=3×8424×1.9=48017Nm
∴ Pa＞3Wb 拉结环满足安全要求
18号工字钢截面抵抗矩WW=185cm3 钢材f=215 N/mm2
M/WW=Wb/WW=8424×1900÷185÷1000=86.5N/mm2<f
∴ 18号工字钢满足设计要求。
8。2无阳台处，外挑1。0m，穿钢丝绳位置距离挑梁端头0.3 m，内置3。2m的钢梁，最大吊篮6。2m×0。9m
吊篮荷载:16847N
挑梁受力图:
∵Pa=15390×2。9=44631Nm
3Wb=3×8424×0。7=17690Nm
∴Pa＞3Wb 拉结环满足安全要求
18号工字钢截面抵抗矩WW=185cm3
M/WW=Wb/WW=8424×1000÷185÷1000=45。5/mm2＜f
∴18号工字钢满足安全要求.
8.3吊索验算
吊索采用6×19φ18。5mm钢丝绳，公称抗拉强度为1400N/mm2
φ18。5钢丝绳允许拉力［Fg]=0。85×180÷14=10。9KN＞W=16。847/2=8。4KN
经验算可知:φ18。5mm钢丝绳安全。
8.4 保险绳验算
保险绳采用6×19φ15.5钢丝绳，公称抗拉强度为1700N/mm2
φ15。5钢丝绳破断拉力[Fg]=0。85×152÷14=10771N＞W=16。847/2=8.4KN
经验算可知:φ15。5mm钢丝绳安全。
