贵州建工集团第五建筑工程有限责任公司 六盘水市广播电视大学二期建设项目

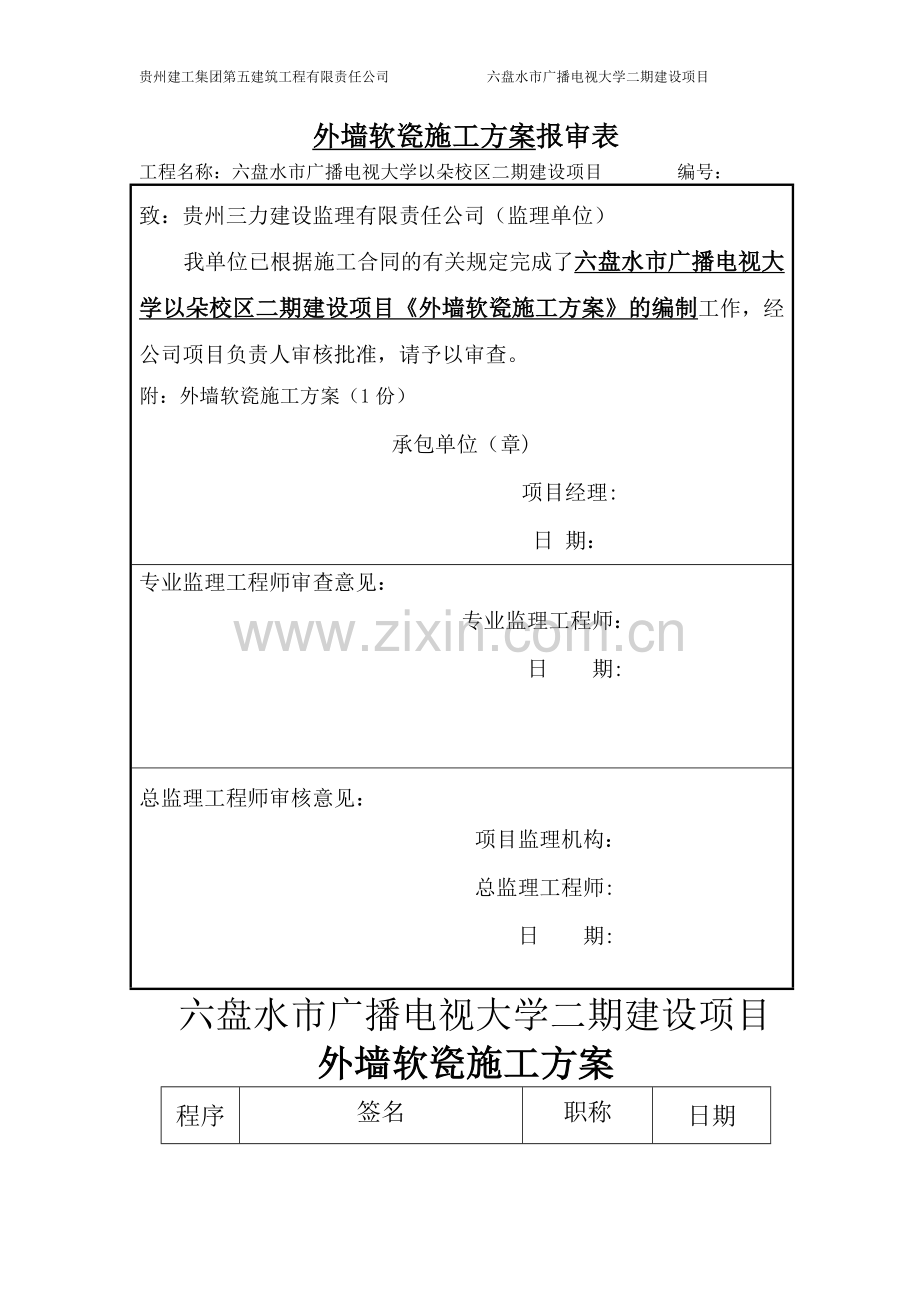

外墙软瓷施工方案报审表
工程名称：六盘水市广播电视大学以朵校区二期建设项目 编号：
致：贵州三力建设监理有限责任公司（监理单位）
我单位已根据施工合同的有关规定完成了六盘水市广播电视大学以朵校区二期建设项目《外墙软瓷施工方案》的编制工作，经公司项目负责人审核批准，请予以审查。
附：外墙软瓷施工方案（1份）
承包单位（章)
项目经理:
日 期：
专业监理工程师审查意见：
专业监理工程师：
日 期:
总监理工程师审核意见：
项目监理机构：
总监理工程师:
日 期:
六盘水市广播电视大学二期建设项目
外墙软瓷施工方案
程序
签名
职称
日期
编制
专业负责人

审
核
项目
技术负责人

公司
技术部门

公司
质量部门

公司
安全部门

批准
公司总工

贵州建工集团第五建筑工程有限责任公司

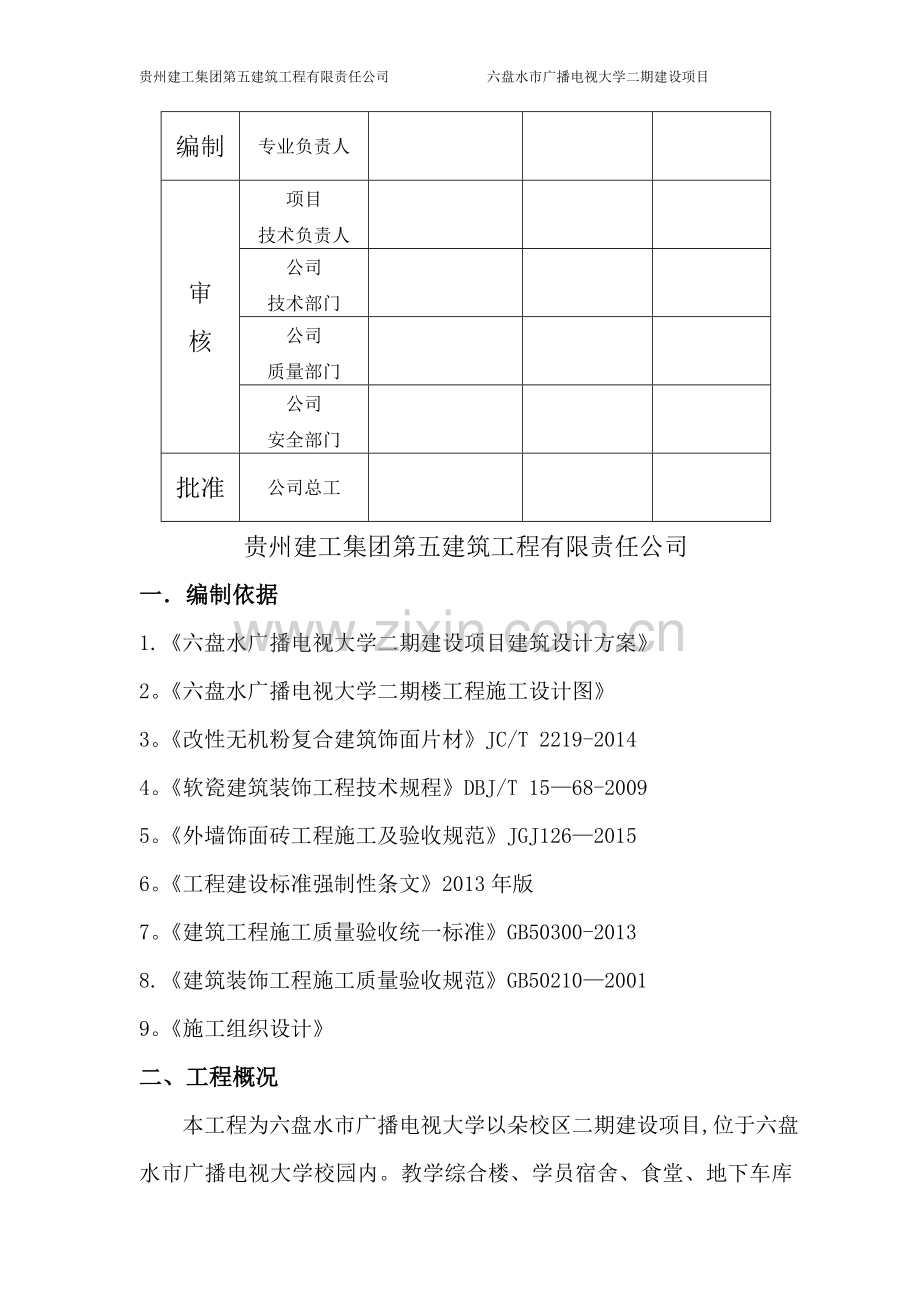

一．编制依据
1.《六盘水广播电视大学二期建设项目建筑设计方案》
2。《六盘水广播电视大学二期楼工程施工设计图》
3。《改性无机粉复合建筑饰面片材》JC/T 2219-2014
4。《软瓷建筑装饰工程技术规程》DBJ/T 15—68-2009
5。《外墙饰面砖工程施工及验收规范》JGJ126—2015
6。《工程建设标准强制性条文》2013年版
7。《建筑工程施工质量验收统一标准》GB50300-2013
8.《建筑装饰工程施工质量验收规范》GB50210—2001
9。《施工组织设计》
二、工程概况
本工程为六盘水市广播电视大学以朵校区二期建设项目,位于六盘水市广播电视大学校园内。教学综合楼、学员宿舍、食堂、地下车库外墙均采用软瓷装饰，外墙软瓷面积总计约为：27500平方米，其中:教学综合楼约11200平方米，食堂约2200平方米,学员宿舍约12200，地下车库约1900平方米。软瓷规格为：300*300和300＊100两种规格.
三、施工准备
1、选择生产效益、质量、信誉良好的软瓷生产厂家,保证施工进度。厂家确定后,把每种软瓷规格用量提供给软瓷生产厂家。
2、在工程开工前针对工程本身特点和工地具体情况，按照施工要求，对施工所需的施工条件，所需劳动力，施工材料，施工工具和设施，经过科学计算，精心对比及合理安排后编制出一套在时间和空间上进行合理施工方案。切实可行的施指导施工并顺利完成本工程项目，创造优质工程。
3、 提前搭好吊蓝并验收合格，再根据施工的需要调整吊蓝的位置，以便施工。
4、 根据施工工艺的要求准备好施工工具，施工材料，以及施工中需要的辅料,并选择干燥避雨的场地集中堆放。然后根据每栋楼的施工需要派发施工材料,有利于管理及减少浪费。
5、 对施工班组及工人进行安全技术交底，交底内容见附件1
四、施工条件：
1、外墙软瓷产品施工期间以及完工后24小时内，基层及施工环境温度不应低于5℃，高于40 ℃。夏季应避免暴晒。
2、在5级以上大风天气；雨、雪天气不得施工,施工期间应采取有效措施,防止雨水及高处落水冲刷墙面.
3、基层墙体应无开裂、空鼓、污迹、灰尘、油污应清理干净。
4、墙体应有足够强度、附着力；基层墙体处理后，其表面平整度、垂直度阴阳角、方正度应符合《建筑装饰装修工程质量验收规范》表中达到的一般抹灰工程的普通抹灰要求（GB50210—2001）.
《建筑装饰装修工程质量验收规范》表4。2。11
一般抹灰的允许偏差和检验方法
项次
项目
允许偏差
检验方法
普通抹灰
高级抹灰
1
立面垂直度
4
3
用2 m垂直检测尺检查
2
表面平整度
4
3
用2 m靠尺和塞尺检查
3
阴阳角方正
4
3
用直角检测尺检查
4
分格条（缝)直线度
4
3
用5 m线，不足5 m拉通线，
用钢直尺检查
5
墙裙、勒脚上口直线度
4
3
拉5 m线,不足5 m拉通线,
用钢直尺检查
注：1）普通抹灰，本表第3项阴角方正可不检查;
2）顶棚抹灰，本表第2项表面平整度可不检查，但应平顺
5、阳角必须挂线，采用搭角方式，要统一塔角方向,浆必须铺到搭位，塔上时溢出的浆不能湿擦，否则越擦越脏，应待其干结后用裁纸刀刮 掉,之后用砂纸或砂轮机轻轻修整，使转角整齐合一。
6、 阴角:采用右搭或左搭均可,但搭边应相对平整。
7、 门（窗)洞、脚手眼、阳台和落水管预埋件等应处理完毕基层按设计要求和质量验收标准检查合格,粘贴软瓷时按照阴、阳角做法施工。
五、施工流程
排版—-粘贴——清缝、填缝、勾缝——清洁。
1、排版
应按技术设计要求和施工模数进行试排，并确定接缝宽度，分格试排宜使用整块。保证软瓷砖缝隙均匀,符合设计要求，注意大墙面、通天柱子和垛要排整砖并尽可能避免非整砖行,不可避免时，非整砖行应排在次要部位，如窗间墙或阴角处等，但要注意一致和对称.如遇有墙面突出物周围的软瓷砖应整砖套割吻合，边缘整齐,不得用非整砖随意拼凑镶贴.以软瓷材料的规格、尺寸为标准，按试排效果和整块的倍数弹出垂直线和水平线作为粘贴控制线。
2、粘贴
1）粘接剂：软瓷专业粘接剂，粘接剂调制时需用电动工具搅拌均匀。
2）软瓷规格为300mm＊300mm及以内时，可采用软瓷背面满刮浆方式，厚度为4mm左右；软瓷规格在600mm*600mm以上时，必须采用软瓷背面及墙面双面满刮浆方式，厚度为3mm左右即可.刮浆时最好采用齿形刮刀，刀齿深度宜为5～6mm。
3)软瓷面砖粘贴顺序为自上而下。
4）软瓷面砖粘贴时用双手来回挪动揉压和对线，并用胶板拍实，使粘结剂均匀地挤压到面砖边沿，不允许像贴硬瓷砖那样用皮锤或其他物件进行敲打、拍实.
5）软瓷面砖粘贴过程中及时清理挤压到面砖边沿的粘结剂，避免影响勾缝效果。
6）在粘结层初凝前，可适当的调整面砖位置和灰缝宽度，在粘结层初凝后至完全凝固阶段，严禁扰动已粘贴的软瓷面砖。
3、清缝、填缝、勾缝
非密拼的留缝方式,勾缝处理应采用单组份勾缝剂（具有防泛碱功能的软瓷专业勾缝剂，黑色或水泥灰颜色均可或由设计确定)，搅拌方式同粘接剂。
1）清缝：当拼接采用留缝方式时，因软瓷本身厚度仅2~3mm,故需对接缝处进行清缝处理方可利于填缝剂浆料的填入.如不清缝,则留缝处粘接剂干固后无法进行正常的填缝及勾缝作业。清缝作业必须在粘贴完成后粘接剂初凝前完成,粘贴后即时清理比较方便,使用抹刀刀口或小平口改刀均可。
2）填缝：调好填缝料后,可将其灌入塑料三角袋内，后部扎紧；根据缝宽要求，用剪刀适当剪开一个小口，稍微用力挤出,填于缝内,适当冒出缝口即可。填缝料不可太干或太稀,以利于挤出并不流淌为宜。
3）勾缝：当填缝料适当收水后，未干之前（根据天气情况由工人掌握），用光滑的钢筋圆条进行勾缝，宜从上到下，先短缝后长缝。勾缝圆条直径应比缝宽大2—4mm。
4、清洁
软瓷施工无论在粘接过程中或者勾缝过程中，均应注意尽量不要将粘接剂或者填缝料污染到板面。如果不小心沾到板面，切忌在污染浆料未干前湿刮湿擦，这样留下的擦痕会更大面积污染板面且不易清理。正确的处理办法是：待其初凝后，用灰刀等工具轻轻将其剔除后，辅以干毛巾或干海绵在污染处轻擦。
整体施工完毕拆除脚手架前，如整体有脏污现象，可采用汽车用泡沫清洁剂、类似清洁瓷砖的弱稀草酸溶液进行整体清洁,清洁后随即用清水彻底冲净。擦洗工具忌用钢丝球之类硬质材料，以防划伤软瓷。
无论做何种清洁处理，均需要事先做局部小样实验，效果认可后方可大面积作业.
5、 特殊部位处理：
1）建筑物阳角均采用对角粘帖，缝口平直一致。窗口、柱立面尺寸与面砖模数不符时，其切割必须对称切割，不得采用找零,两侧切割的面砖大小尺寸应一致、缝口均匀。
2) 面砖的压向应正确，窗侧面砖成型均切框边2～3mm，门窗框两侧应均匀一致，窗台、腰线等不小于5％的泛水坡，窗框下口面砖成型不得超过主框。
3）门窗框侧边部位的面砖成型应与框边预留5mm的缝隙，勾缝时采用ø6钢筋沿框边压成小圆弧状或预留的5mm缝隙不勾缝，直接由门窗厂家直接采用填崁密封胶。
4） 有排水要求的部位应做成滴水线，门窗侧平面砖镶贴时应内高外底，保证泛水坡度正确。
5） 外墙面砖应结合立面设计合理设置分格缝，分格缝间距按层高2.9M设置，或以分格线条部位为界，并采用接近面砖颜色的耐候密封胶进行填嵌.
6） 阴角：在一面墙退3毫米，清缝后填入勾缝剂.
7） 阳角:阳角处施工时故意留出3～5毫米缝，清缝后填入勾缝剂.
6、成品保护
1)软瓷粘贴后，对因油漆、防水等后续工程而可能造成污染的部位，必须采取临时保护措施.
2）对施工中可能发生碰损的入口、通道、阳角等部位，应采取临时保护措施。
3）应合理安排水、电、设备安装等工序,不宜在软瓷建筑装饰材料粘贴后开凿孔洞。如需要在软瓷建筑装饰材料粘贴后开凿孔洞，待粘结剂完全固结时才能进行。
六、质量要求
1、材料质量
巴宝莉软瓷面砖材料应无明显色差，无目视可见的裂缝、空洞、剥落等缺陷，符合《改性无机粉复合建筑饰面片材》JC/T 2219-2014中规定的质量要求。
粘接剂应为软瓷专业粘结剂。
勾缝剂应为抗返碱的软瓷专业勾缝剂。
2、施工质量
工程表面应平整、干净无污染、颜色及纹理协调，无歪斜、裂痕及破损现象；非整砖使用部位应适宜，接缝应连续、平直、光滑,填嵌密实；阴阳角处搭接应正确；且勾缝划一,宽度及深度符合设计要求。
在墙、地面的突出物周围,饰面材料的套割边缘应整齐，缝隙应符合要求，墙裙贴脸等墙面凸出物凸出墙面的厚度应一致。
工程质量允许偏差及检验方法应符合《软瓷建筑装饰工程技术规程》DBJ/T 15—68-2009中表6。3.3的规定.
表6。3.3 软瓷建筑装饰工程质量允许偏差及检验方法
序号
检验项目
允许偏差（mm)
检验方法
外墙
内墙
1
立面垂直
3
2
用2m垂直检测尺检查
2
表面平整
4
3
用2m靠尺、楔形塞尺检查
3
接缝直线度
3
2
拉5m线,不足5m拉通线，用钢尺检查
4
接缝高低差
1
0。5
用钢直尺和塞尺检查
5
接缝宽度
1
1
用钢直尺检查
七、安全管理
1、施工人员必须严格遵守安全操作规程，加强安全生产管理，确保安全生产。
2、施工人员必须戴好安全帽,2米以上属高空作业必须系好安全绳、安全带，安全带高挂低用。
3、施工人员不准酒后上岗、不准带病作业。
4、施工人员认真学习安全操作规程,提高安全意识，重点狠抓违章施工现象。
5、电器设备使用前进行彻底检查,有故障的设备及破皮、漏电的电源线修好后方可使用。
6、完工后将材料堆码整齐,工作现场清理干净，电器设备及工具回收入库.
7、加强成品保护工作以防损坏。
8、搞好工种间的配合，做到文明施工、文明生产。
