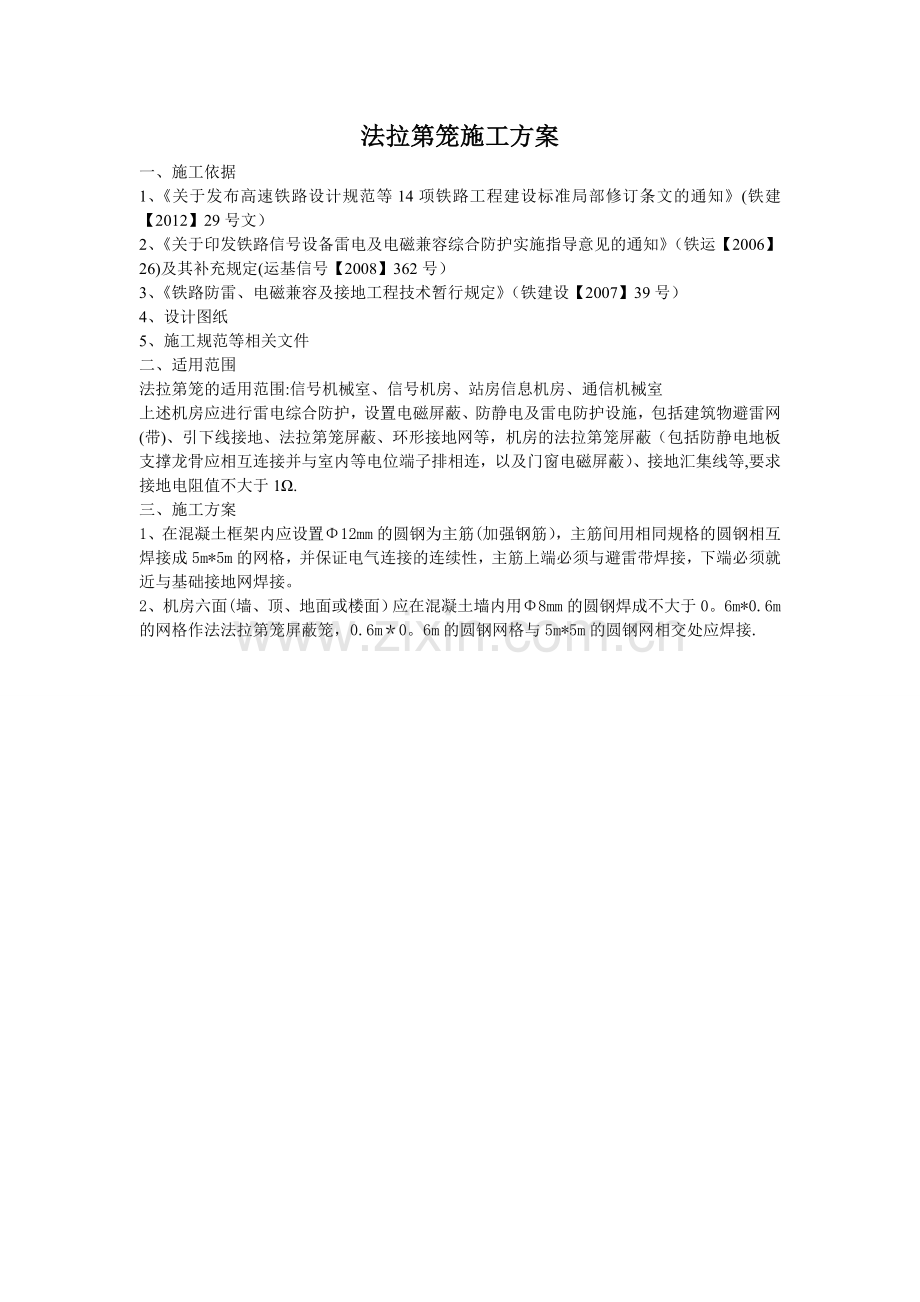

法拉第笼施工方案.doc

法拉第笼施工方案
一、 施工依据
1、 《关于发布高速铁路设计规范等14项铁路工程建设标准局部修订条文的通知》(铁建【2012】29号文）
2、 《关于印发铁路信号设备雷电及电磁兼容综合防护实施指导意见的通知》（铁运【2006】26)及其补充规定(运基信号【2008】362号）
3、 《铁路防雷、电磁兼容及接地工程技术暂行规定》（铁建设【2007】39号）
4、 设计图纸
5、 施工规范等相关文件
二、 适用范围
法拉第笼的适用范围:信号机械室、信号机房、站房信息机房、通信机械室
上述机房应进行雷电综合防护，设置电磁屏蔽、防静电及雷电防护设施，包括建筑物避雷网(带)、引下线接地、法拉第笼屏蔽、环形接地网等，机房的法拉第笼屏蔽（包括防静电地板支撑龙骨应相互连接并与室内等电位端子排相连，以及门窗电磁屏蔽）、接地汇集线等,要求接地电阻值不大于1Ω.
三、 施工方案
1、 在混凝土框架内应设置Φ12mm的圆钢为主筋(加强钢筋），主筋间用相同规格的圆钢相互焊接成5m*5m的网格，并保证电气连接的连续性，主筋上端必须与避雷带焊接，下端必须就近与基础接地网焊接。
2、 机房六面(墙、顶、地面或楼面）应在混凝土墙内用Φ8mm的圆钢焊成不大于0。6m*0.6m的网格作法法拉第笼屏蔽笼，0.6m＊0。6m的圆钢网格与5m*5m的圆钢网相交处应焊接.
