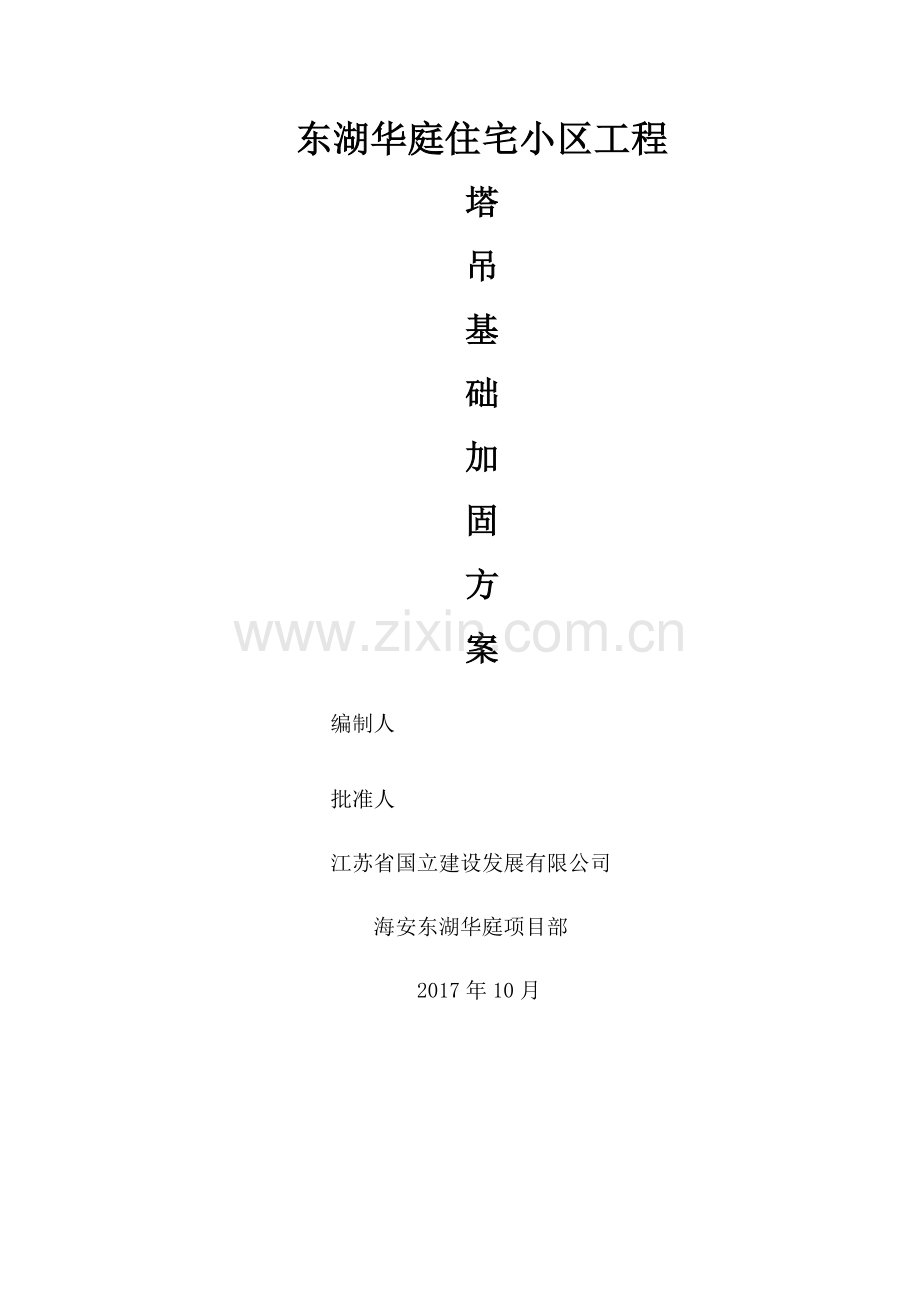

东湖华庭住宅小区工程
塔
吊
基
础
加
固
方
案
编制人
批准人
江苏省国立建设发展有限公司
海安东湖华庭项目部
2017年10月

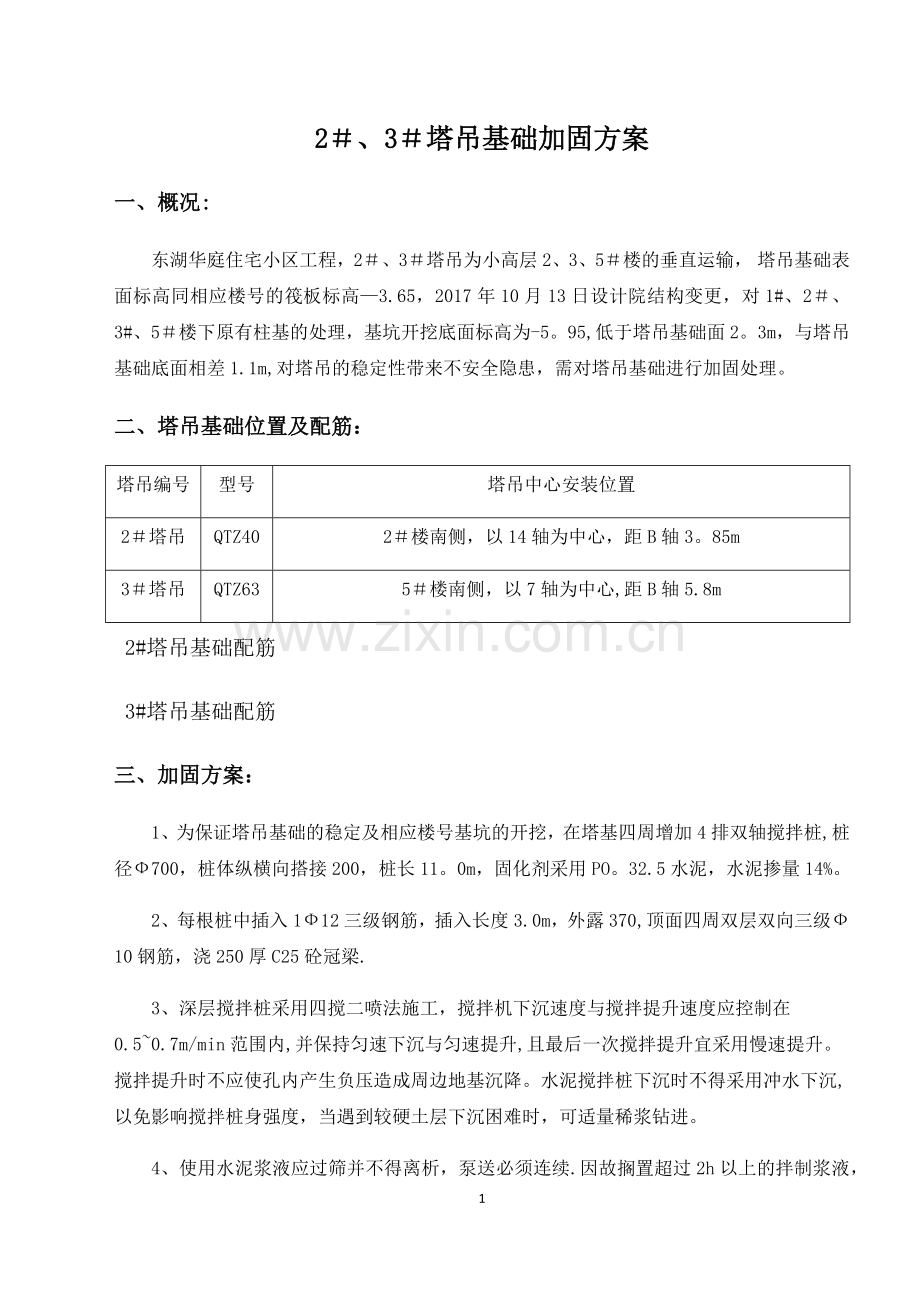

2＃、3＃塔吊基础加固方案
一、 概况:
东湖华庭住宅小区工程，2＃、3＃塔吊为小高层2、3、5＃楼的垂直运输， 塔吊基础表面标高同相应楼号的筏板标高—3.65，2017年10月13日设计院结构变更，对1#、2＃、3#、5＃楼下原有柱基的处理，基坑开挖底面标高为-5。95,低于塔吊基础面2。3m，与塔吊基础底面相差1.1m,对塔吊的稳定性带来不安全隐患，需对塔吊基础进行加固处理。
二、 塔吊基础位置及配筋：
塔吊编号
型号
塔吊中心安装位置
2＃塔吊
QTZ40
2＃楼南侧，以14轴为中心，距B轴3。85m
3＃塔吊
QTZ63
5＃楼南侧，以7轴为中心,距B轴5.8m
2#塔吊基础配筋
3#塔吊基础配筋
三、 加固方案：
1、 为保证塔吊基础的稳定及相应楼号基坑的开挖，在塔基四周增加4排双轴搅拌桩,桩径Ф700，桩体纵横向搭接200，桩长11。0m，固化剂采用PO。32.5水泥，水泥掺量14%。
2、 每根桩中插入1Ф12三级钢筋，插入长度3.0m，外露370,顶面四周双层双向三级Ф10钢筋，浇250厚C25砼冠梁.
3、 深层搅拌桩采用四搅二喷法施工，搅拌机下沉速度与搅拌提升速度应控制在0.5~0.7m/min范围内,并保持匀速下沉与匀速提升,且最后一次搅拌提升宜采用慢速提升。搅拌提升时不应使孔内产生负压造成周边地基沉降。水泥搅拌桩下沉时不得采用冲水下沉,以免影响搅拌桩身强度，当遇到较硬土层下沉困难时，可适量稀浆钻进。
4、 使用水泥浆液应过筛并不得离析，泵送必须连续.因故搁置超过2h以上的拌制浆液，应作为废浆处理，严禁再用。施工时应保证前后台密切配合,禁止断浆。
四、 塔基加固平面、剖面图:
五、 桩机的安全措施
1、工人进场前由安全员进行安全教育，进场后施工人员必须认真执行“安全管理制度"和“安全生产责任制"，遵守安全生产纪律,定期召开安全工作会议，进行安全检查活动，杜绝安全隐患，由安全员做好安全日记.开工前由项目部组织进行工地安全检查，合格后方能开工。
2、施工现场设置安全警示牌,施工人员必须佩戴安全帽施工.
3、机电设备必须由专人操作，认真执行规程,杜绝人身、机械、生产安全事故，特殊工种(起重工、焊工、电工等)必须持证上岗。
4、现场电缆必须安全布设，各种电控制箱必须安装二级漏电保护装置，电器必须断电修理，并挂上警示牌,电工应定期检查电器、电路的安全性。
5、桩机井架高度近20米,且动力头自重达一吨以上,桩机自身的安全是重点,应注意以下事项：
5。1桩机底盘摆放平整,不能出现一高一低的倾斜情况。
5。2走管下枕木应垫牢，对于高低不平的地面需清理平整，避免在虚土上摆放枕木,使桩机行走进程中出现枕木下限的情况而使桩机倾斜。
5。3桩机井架应调垂直，使动力头重心不偏移。
5.4桩机行走钢丝绳穿绳要正确,防止钢丝绳卡死.
5。5卷扬钢丝绳要勤检查，断丝超过规范应及时更换。
5。6行走时因采用卷扬抽管移动，操作过程不能急噪，应掌握慢、稳，为减少桩机底盘架和走管的磨擦要及时在走管上摸润滑油。
5.7电机传动部位应安装可靠的防护装置.
