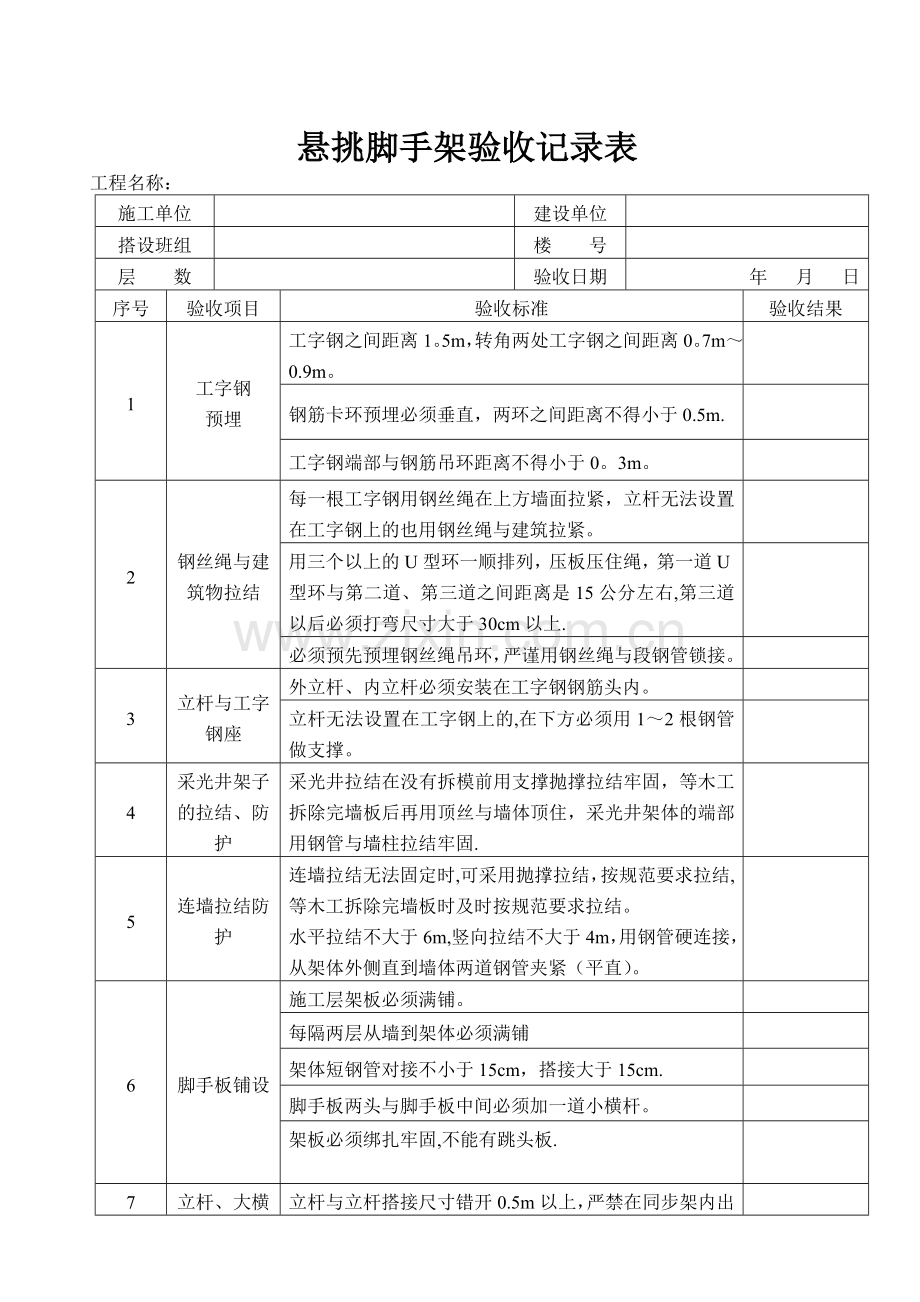

悬挑脚手架验收记录表
工程名称：
施工单位

建设单位

搭设班组

楼 号

层 数

验收日期
年 月 日
序号
验收项目
验收标准
验收结果
1
工字钢
预埋
工字钢之间距离1。5m，转角两处工字钢之间距离0。7m～0.9m。

钢筋卡环预埋必须垂直，两环之间距离不得小于0.5m.

工字钢端部与钢筋吊环距离不得小于0。3m。

2
钢丝绳与建筑物拉结
每一根工字钢用钢丝绳在上方墙面拉紧，立杆无法设置在工字钢上的也用钢丝绳与建筑拉紧。

用三个以上的U型环一顺排列，压板压住绳，第一道U型环与第二道、第三道之间距离是15公分左右,第三道以后必须打弯尺寸大于30cm以上.

必须预先预埋钢丝绳吊环，严谨用钢丝绳与段钢管锁接。

3
立杆与工字钢座
外立杆、内立杆必须安装在工字钢钢筋头内。

立杆无法设置在工字钢上的,在下方必须用1～2根钢管做支撑。

4
采光井架子的拉结、防护
采光井拉结在没有拆模前用支撑抛撑拉结牢固，等木工拆除完墙板后再用顶丝与墙体顶住，采光井架体的端部用钢管与墙柱拉结牢固.

5
连墙拉结防护
连墙拉结无法固定时,可采用抛撑拉结，按规范要求拉结,等木工拆除完墙板时及时按规范要求拉结。
水平拉结不大于6m,竖向拉结不大于4m，用钢管硬连接，从架体外侧直到墙体两道钢管夹紧（平直）。

6
脚手板铺设
施工层架板必须满铺。

每隔两层从墙到架体必须满铺

架体短钢管对接不小于15cm，搭接大于15cm.

脚手板两头与脚手板中间必须加一道小横杆。

架板必须绑扎牢固,不能有跳头板.

7

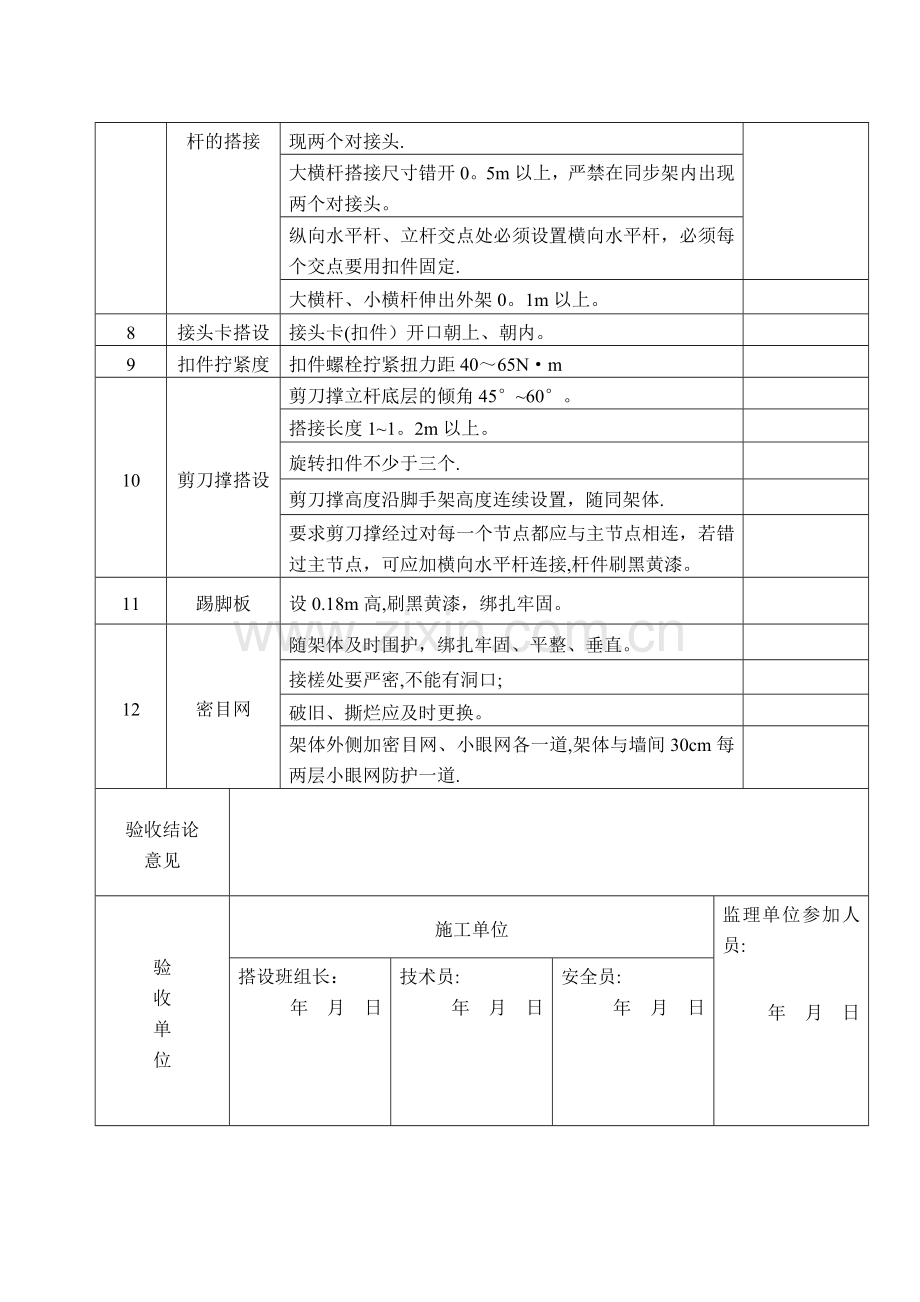

立杆、大横杆的搭接
立杆与立杆搭接尺寸错开0.5m以上，严禁在同步架内出现两个对接头.

大横杆搭接尺寸错开0。5m以上，严禁在同步架内出现两个对接头。
纵向水平杆、立杆交点处必须设置横向水平杆，必须每个交点要用扣件固定.
大横杆、小横杆伸出外架0。1m以上。

8
接头卡搭设
接头卡(扣件）开口朝上、朝内。

9
扣件拧紧度
扣件螺栓拧紧扭力距40～65N·m

10
剪刀撑搭设
剪刀撑立杆底层的倾角45°~60°。

搭接长度1~1。2m以上。

旋转扣件不少于三个.

剪刀撑高度沿脚手架高度连续设置，随同架体.

要求剪刀撑经过对每一个节点都应与主节点相连，若错过主节点，可应加横向水平杆连接,杆件刷黑黄漆。

11
踢脚板
设0.18m高,刷黑黄漆，绑扎牢固。

12
密目网
随架体及时围护，绑扎牢固、平整、垂直。

接槎处要严密,不能有洞口;

破旧、撕烂应及时更换。

架体外侧加密目网、小眼网各一道,架体与墙间30cm每两层小眼网防护一道.

验收结论
意见

验
收
单
位
施工单位
监理单位参加人员:
年 月 日
搭设班组长：
年 月 日
技术员:
年 月 日
安全员:
年 月 日
