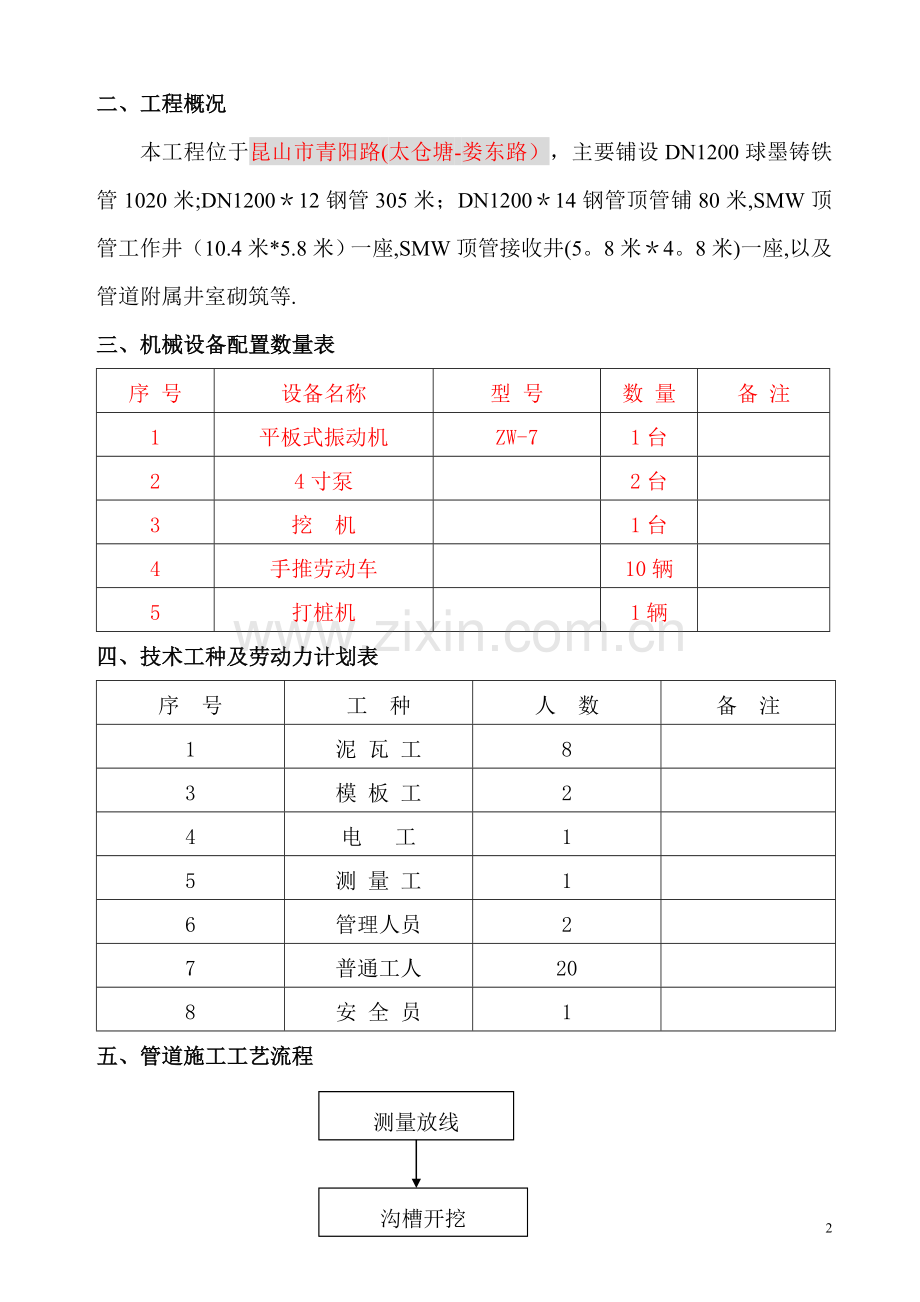

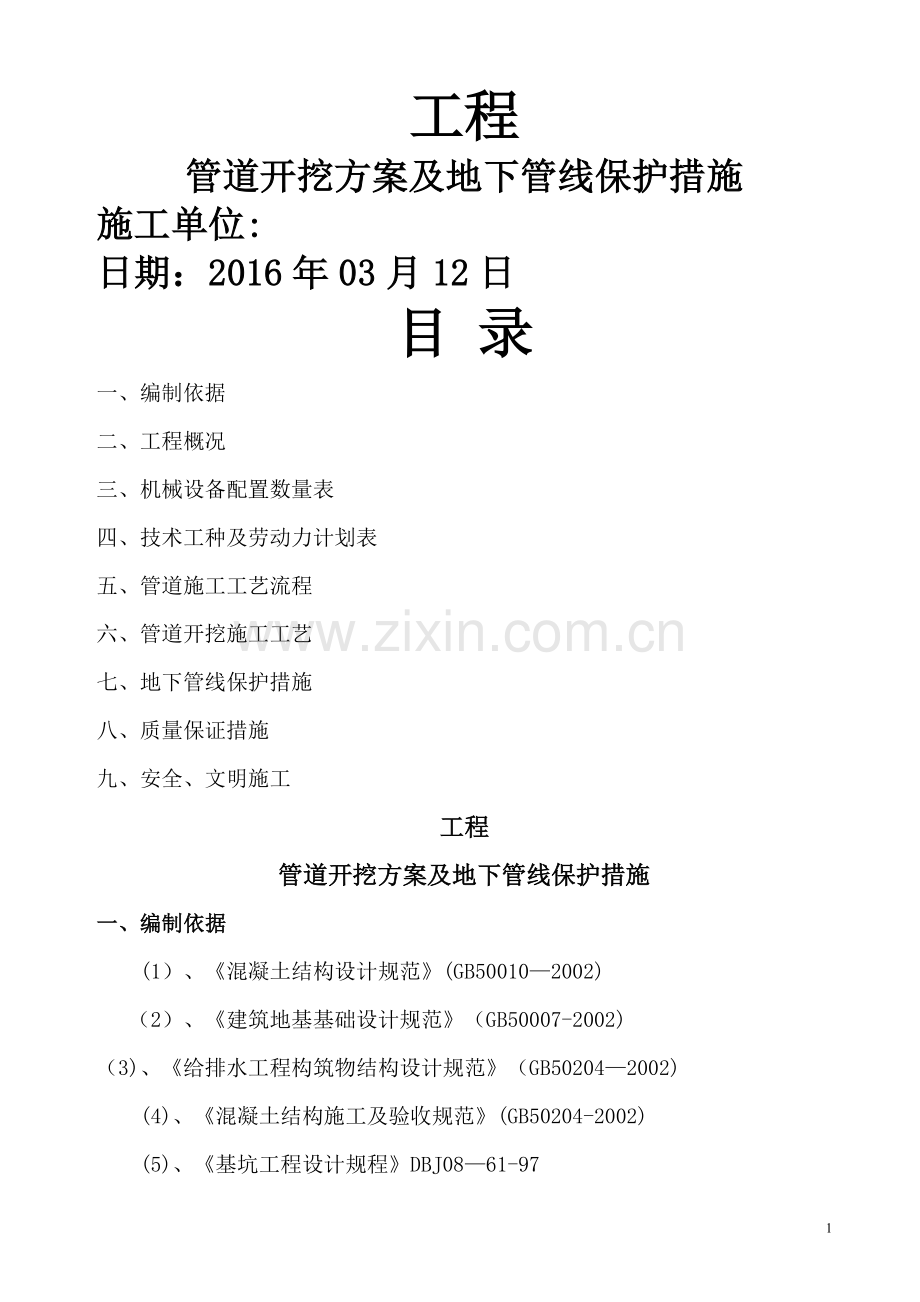

工程管道开挖方案及地下管线保护措施施工单位:日期：2016年03月12日目 录一、编制依据二、工程概况三、机械设备配置数量表四、技术工种及劳动力计划表五、管道施工工艺流程六、管道开挖施工工艺七、地下管线保护措施八、质量保证措施九、安全、文明施工工程管道开挖方案及地下管线保护措施一、编制依据 (1）、混凝土结构设计规范(GB500102002)（2）、建筑地基基础设计规范（GB50007-2002)（3)、给排水工程构筑物结构设计规范（GB502042002)(4) 、混凝土结构施工及验收规范(GB50204-2002)(5) 、基坑工程设计规程DBJ0861-97二、工程概况本工程位于昆山市青阳路(太仓塘-娄东路），主要铺设DN1200球墨铸铁管1020米;DN120012钢管305米；DN120014钢管顶管铺80米,SMW顶管工作井（10.4米*5.8米）一座,SMW顶管接收井(5。8米4。8米)一座,以及管道附属井室砌筑等.三、机械设备配置数量表序 号设备名称型 号数 量备 注1平板式振动机ZW-71台24寸泵2台3挖 机1台4手推劳动车10辆5打桩机1辆四、 技术工种及劳动力计划表序 号工 种人 数备 注1泥 瓦 工83模 板 工24电 工15测 量 工16管理人员27普通工人208安 全 员1五、管道施工工艺流程测量放线沟槽开挖设置横竖钢板桩支撑管道基础施工管道检查验收管道铺设管道接缝处理管道坞膀沟槽回填六、管道开挖施工工艺1、降水该管道位置现处于中心路东侧绿化带内,施工过程中应严格控制地下水,并保持基槽干燥。根据图纸各类管道的埋设深度，在施工时将根据设计和现场的实际情况采用开挖明沟集水槽的方法进行积水，抽水泵排出的方法。2、沟槽开挖（1）开挖前应摸清开挖面附近地下管线情况，对地下管线和各种构筑物应尽可能临时迁移，如无法移动，必须挖样洞使其外露，并采取吊、托等加固措施，必要时要事先通知有关单位进行现场监护，对挖掘机手作详细交底，如无把握，应用人工开挖。(2)挖土应与支撑相互配合，挖土机挖土后必须及时支撑，防止槽壁失稳而导致沟槽坍塌。（3）槽边单向堆土高度不大于1。5m，离沟槽边的距离不得小于1。2m，挖土机一般离沟槽边不得小于0.8m。（4)挖土深度至1。5m时必须设置横列板.横列板应水平放置，板缝应严密，板头应齐正，横列板围护是在沟槽深度小于3。00米时而采用的支护方案。挖土深度不宜过深，横列板支撑（铁撑脚）必须立即跟上，支撑水平距离为2。50-3。00米左右,以便排管,垂直距离不大于1.50米。横列板采用钢撑板（铁围囹）,其尺寸为厚6.4毫米,宽30厘米,长400厘米。竖列板采用木撑板或槽钢，木撑板的尺寸规格为1020300厘米。撑柱的套筒使用63。56毫米钢管。采用的支管钢管为10812毫米。支撑的圆直径大于300。沟槽开挖支撑的时候,最下面的一块竖列板插至碎石基础面，在拆除底挡铁撑柱进行排管前，应在混凝土基础侧面与竖列板之间设置临时的支撑.（5）铁撑柱两头应水平，每层高度应一致，每块竖列板上不应少于两只铁撑柱。上下两块竖列板应交错搭接。（6）机械开挖应严格控制开挖深度,防止超挖或扰动基底土层,在挖至槽底标高以上20cm时，再用人工挖除、修整槽底，边挖边修并立即进行基础施工.若超挖,采用素土回填应按照有关回填压实要求进行回填。3、管道基础(1）严格按照规范进行施工管道基础施工前必须复核高程样板（一般称为龙门板）标高。然后在沟槽底部每隔4M左右钉上一个样桩，并用标尺检查槽底标高，以控制开挖底层土、砾石砂垫层面和混凝土基础面的施工作业。（2)管道基础的砾石砂垫层为10cm厚,按沟槽宽度满堂铺筑，并摊平。4、管道铺设(1)待用的管节按产品标准进行逐节质量检验，不符合标准者不得使用,并作好标记，另行处理。（2）排管前首先复核高程样板，用吊锤下引到半管高的位置,在存插外壁1/2高处拉出一条定位边线、边线离外壁10MM左右.（3）排管时，在管口内放置平尺板，用水平尺调整平尺板保持水平，平尺板的中心对准垂球线,使管节居中 (4)在井位排管时,控制好窨井的内净尺寸.（5）管节铺设应作好如下准备工作:a、承口内表面和插口外表均将泥土、油杂物等清除干净.b、排管时,承口端排在窨井的出水方向，插口端排在窨井的进水方向。（6）排管时用水平尺校正管道坡度,每排一只管节即用高程样板复核一次管底标高。5、管道接口根据设计要求管道采用碎石及砂垫层基础,采用UPVC加筋管，承插式“T”型橡胶圈连接.管节合拢前将工作面和胶圈清洗干净，套在插口上的胶圈，使之平直、无扭曲,安装时，胶圈应均匀滚动到位，放松外力回弹就位符合要求.管子吊装稍离基底即可，使管子中心线符合设计要求。关应由专人检查胶圈滚入情况,如发现滚入不匀，应停止顶、拉，用錾子调整胶圈位置均匀后,再继续顶拉，使胶圈达到承插口预定的位置.管节在承插过程中由吊装设备吊住，高程正确后再放松，然后逐节安装就位，管道铺设好后用水准仪复测窨井两侧管道的标高是否与设计图标高相符,如有差异及时调整管道标高。6、窨井施工窨井底板下土体密实稳定，窨井按规定砌筑井圈,内壁相互垂直，砌筑避免通缝，灰缝饱满，粉刷平整不渗漏，井内流槽平顺，位置正确,清除窨井内建筑垃圾、杂物等,井框、井盖完整无损，安装平整，方位与道路平行垂直.7、回填1、管道安装验收合格后应立即回填，应先回填到管顶以上一倍管径高度.2、沟槽回填从管底基础部位开始到管顶以上0.7范围内，必须采用人工回填,严禁用机械推土回填。3、管顶0。7以上部位的回填，可采用机械从管道轴七两侧同时回填，夯实，可采用机械推土回填。4、回填时沟槽内应无积水,不得带水回填，不得回填淤泥，有机物及冻土，回填土中不得含有石块、砖及其它杂硬物体.5、沟槽回填应从管道，检查井等构筑物两侧同时对称回填，确保管道及构筑物不产生位移，必要时可采取限们措施.6、管道基础应采用碎石垫层基础，垫层可采用150mm厚,碎石粒径为2538mm,上面再铺50mm厚砂垫层（中粗砂）。7管道铺设在道路下时，采用中粗砂坞膀至管顶500mm处，中粗砂干得不小于16KN/M3，8、沟槽应分层对称回填，夯实，每层回填高度应不大于0.2m。9、回填砂的压实度，管底到管顶范围就不小于95,管顶以上0.5m范围内应不小于80，其他部位应不小于90%。管顶0。5m以上若修建道路，压实度按地面或路面要求。七、地下管线保护措施开工前，组织各有关人员实地勘察，搞清施工内现状的地下障碍物：地下水、气、电力、通讯管线的具体位置，必要时进行地下物探工作并制定施工保护方案。施工进场后，还须与相关部门协商、研究，进一步摸清地下管线的情况，做好管线位置标志，确定其准确位置，在此基础上与有关部门研究制定更为具体、完善、切实可行的改移及保护措施，确保施工区和相邻区各管线完好，运行畅通；管线露出后密切配合有关单位和安全部门，完整无缺地迁移、保护管线，为后续工程创造条件.1、摸清管线的功能作用和结构形式，依据这些功能的作用和结构，形式计算出管线的重量和管线本身固有的缺点,因地制宜进行加固和保护措施。2、电缆管线由人工挖沟并立牌标注于以上警示工人和机械.3、根据甲方提供的管网平面图有电信光缆，有光纡线缆部分经过施工区域。派专人负责检查地下管线的标识,保护工作。4、将管线埋设情况向全体施工人员交底，对于管线位置的开挖,坚持利用人力层层开挖，以防对管线产生损伤并通知主管单位人员到位,边施工边迂移。5、加快施工进度，抓紧时间，缩短工期,使管线早日恢复原状。6、发生意外情况的处置措施:在施工中万一出现意外情况，一方面向有关管线单位反映,要求组织抢修，另一方面立即报告自己上级主管部门领导,保护事故现场，在出事地点拉上警戒线,由专人看守，防止伤害行人。组织人力、配合管线单位全力抢修，缩短抢修时间，使管线尽快恢复，减少损失。事后要按照“三不放过原则分析事故原因，分析事故责任,提出整改措施，杜绝类似事故的发生对有关人员进行通报批评或处罚。八、质量保证措施（一）质量保证体系： 1、项目经理、主管工程师对本工程质量实施全面负责。 2、施工班组长及质量员执行“互检制”开展QC小组活动，对施工项目质量控制。3、材料保证思想保证(1）黄砂、石子进料，质量规格符合设计要求，抽样试验.（2)水泥入库，验看品种厂家，作好记录,进行试验。（3）模板质量保证作好清除垃圾、上油等隔离处理。（4）砖头质量保证品种规格,并抽样进行试验。（5)混凝土砂浆级配法符合设计要求,并做好试块工作.（6）材料要妥善分类堆放、保管和维护。 (二） 工程质量岗位检查制度：1、公司质安部每周进行一次质量检查，检查施工质量及保证质量措施的执行情况，就检查中发现的质量问题提出整改意见。2、项目经理部定期检查制:项目经理部每月进行一次质量检查，由项目经理主持，有关质检员参加。检查施工质量及保证措施的执行情况,对检查中发现的问题及时上报，请公司派人共同研究处理.3、施工过程中工程质量严格执行“三检制（1)自检：班组长及质量员对当日完成的工程进行自检。(2)互检：同一工种间，由施工员或技术员组织有关人员对已完成工程互检。（3）交接检:由施工员组织上下班之间，上下工序之间的交接检查.(4)项目经理要认真督促，严格执行“三检制”,对检查中发现的问题及时处理。做到上道工序质量不符要求的，下道工序不接收不施工。（三）质量保证措施：、加强全面质量管理，提高全员的工程质量意识，牢固树立“质量第一的精神，对每一道工序必须严格控制. 2、工地配备技术负责人一名，负责全面施工进度、质量及技术工作、同时由若干工程技术人员及技监人员组成质保体系，负责日常技术工作及质量检查验收工作，每生产班组明确职责质量员一名。 3、施工前技术负责人召集施工管理人员及有关工种负责人认真学习施工图,参加设计交底，会审施工图中的有关总是,并及时办理工程业务联系单位。 4、各分项工程施工前应进行技术交底，各岗位工人明确岗位责任制； 5、加强对施工原材料的质量管理，碎石、水泥、砖、黄砂有质保书，并严格按规定作原材料试验及抽样检查；九、安全、文明施工（一） 文明施工措施1、必须教育职工树立文明施工必须体现方便生活有利生产为民服务的正确思想;2、施工现场设五牌一图,交通要道处、居民住宅处、施工起圪点端头设置封闭护拦分隔，施工区域与非施工区域设置移动护拦、分隔带；3、如遇暴雨等特殊气候引起沟槽基坑淹没应及时派员排水值班，设置危险警标，以确保行人安全；4、施工现场平面布置合理，施工管理条理清楚，现场材料机具堆放整齐,生活区整洁文明；5、施工内业资料齐全数据可靠，办公室设立工程各类图表齐全规范.资料采用工程质量站全套资料，认真如实记录整理.（二)安全生产措施：1、在公司质安部监督下，在工地设专职安全员,各施工班组兼职助理安全员一名,具体负责该工地安全生产,严格检查执行安全生产六大纪律；2、专职安全员每天在出工前向职工进行安全施工操作规范宣传交底,做到安全教育在前,施工在后，边施工边监督安全,及时采取整改应急措施,并认真做好每天安全记录及整改措施；3、每周由项目经理为主组织安全员生产管理员机电员对工地安全及机具设备进行一次全面检查，发现情况及时整改;4、进入现场施工人员必须戴好安全帽及个人劳动保护用品，非机电专职人员不得玩弄电器及机械设备；5、机械制动装置必须在机械启动前进行认真检查防止失灵,电箱必须按装触电保护器，严禁使用老化裸电线，机械臂回转范围内严禁站人,机械作业专人操作；6、沟槽挖至1.52M深时应及时按放支撑，并认真观察边缘土基有否沉下开裂，防止塌方，上班前必须对支撑进行检查有否松动、脱落、进行加固方可进行施工;7、对地下管线必须在施工前摸清位置，开挖样洞，人工开挖至管线表面露面,并采取可靠的加固措施后方可施工，并记录四大管线公司急修电话号码，以备应急抢修。8、夜间施工必须配置足够的照明,沟槽边应设置明显的警示标志，窨井加盖钢板，以免不明行人、小孩玩游时跌落窨井。公司201631210
