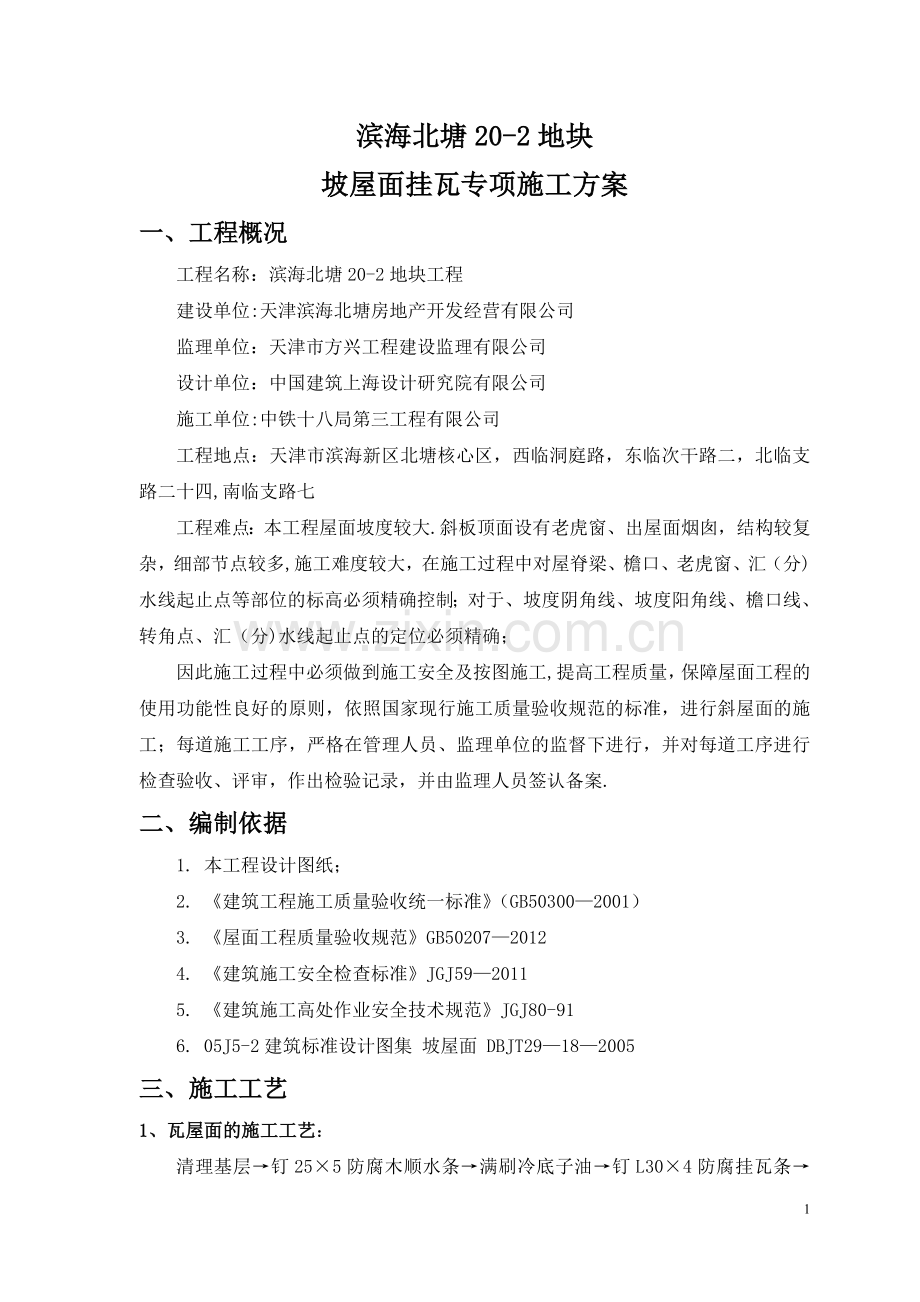

瓦屋面专项施工方案.doc

滨海北塘20-2地块坡屋面挂瓦专项施工方案一、工程概况工程名称：滨海北塘20-2地块工程建设单位:天津滨海北塘房地产开发经营有限公司监理单位：天津市方兴工程建设监理有限公司设计单位：中国建筑上海设计研究院有限公司施工单位:中铁十八局第三工程有限公司工程地点：天津市滨海新区北塘核心区，西临洞庭路，东临次干路二，北临支路二十四,南临支路七工程难点：本工程屋面坡度较大.斜板顶面设有老虎窗、出屋面烟囱，结构较复杂，细部节点较多,施工难度较大，在施工过程中对屋脊梁、檐口、老虎窗、汇（分)水线起止点等部位的标高必须精确控制；对于、坡度阴角线、坡度阳角线、檐口线、转角点、汇（分)水线起止点的定位必须精确； 因此施工过程中必须做到施工安全及按图施工,提高工程质量，保障屋面工程的使用功能性良好的原则，依照国家现行施工质量验收规范的标准，进行斜屋面的施工；每道施工工序，严格在管理人员、监理单位的监督下进行，并对每道工序进行检查验收、评审，作出检验记录，并由监理人员签认备案.二、编制依据1. 本工程设计图纸；2. 建筑工程施工质量验收统一标准（GB503002001）3. 屋面工程质量验收规范GB5020720124. 建筑施工安全检查标准JGJ5920115. 建筑施工高处作业安全技术规范JGJ80-916. 05J5-2建筑标准设计图集 坡屋面 DBJT29182005三、施工工艺1、瓦屋面的施工工艺：清理基层钉255防腐木顺水条满刷冷底子油钉L304防腐挂瓦条挂瓦检查验收淋水试验.2、瓦屋面的施工要求： 2。1施工准备工作（1)顺水条、挂瓦条的施工要求先将255木顺水条用6。5cm钢钉钉在细石混凝土层上，钢钉间距250，顺水条中心间距600mm（设计要求)。顺水条固定后,顺水条上铺钉木挂瓦条。挂瓦条的间距按瓦尺寸模数根据坡屋面长度放样计算，最大间距不能大于350mm。檐口第一根挂瓦条，要保证瓦头出檐（或出封檐板)外50-70mm,上下排平瓦的瓦头和瓦尾的搭扣长度不得小于60mm，屋脊处的两个坡面上最上两根挂瓦条,要保证挂瓦后，两个瓦尾的间距在搭盖脊瓦时，脊瓦搭瓦尾的宽度每边不小于60mm。挂瓦条断面为3030，长度一般不小于檩条间距，挂瓦条必须平直（特别要保证挂瓦条上边口的平直)，钉挂瓦条时，要随时校核挂瓦条间距尺寸的一致，为保证尺寸准确，可在一个坡面两端，准确量出瓦条间距，通长拉线钉挂瓦条。顺水条、挂瓦条由厂家做防腐处理。 2。2 瓦屋面施工要求屋面，檐口瓦：挂瓦次序从檐口由下到上,自左向右方向进行，檐口瓦要保证挑出檐口50-70mm，排瓦时必须挂通线，瓦后爪均应挂在挂瓦条上,与左边、下边两块瓦落槽密合,随时注意瓦面、瓦楞垂直，不符合质量要求的瓦不能铺挂。为保证瓦的平整顺直，应从屋脊拉一斜线到檐口，即斜线对准屋脊第一张瓦的右下脚，顺次与第二排的第二张瓦，第三排的第三张瓦,直到檐口瓦的右下角，都在一直线上，然后由下到上依次逐张铺挂，可以达到瓦沟顺直,整齐美观。平瓦用6.5cm的钢钉固定在挂瓦条上。瓦的搭接应顺主导风向，以防漏水。檐口瓦应铺成一条直线,天沟处的瓦要根据宽度及斜度弹线锯料.整坡瓦要平整，排列横平竖直,无翘角和张口现象。上部第一排瓦与下部第一排瓦，安装时为使施工质量更安全可靠，分别用水泥砂浆粘贴。斜脊，斜沟瓦：先将整瓦(或选择可用的缺边瓦）挂上，沟边要求搭盖宽度不小于120mm，弹出墨线，编好号码，将多余的瓦面砍去（最好用钢锯锯掉，保证锯边平直），然后按号码次序挂上，斜脊处的平瓦边按上述方法挂上,保证斜脊瓦、斜沟瓦搭接平瓦每边不小于60mm。脊瓦：挂平脊、斜脊脊瓦时，应拉通长线，铺平挂直，扣脊瓦时用水泥砂浆铺座平实，脊瓦接口和脊瓦与平瓦间的缝隙处，要用抗裂纤维的灰浆嵌严刮平，脊瓦与平瓦的搭接每边不少于60mm；平瓦的接头口要顺主导风向;斜脊的接头口向下，即由下向上铺设，平瓦与斜脊的交界处要用麻刀灰封严.铺好的平脊和斜脊平直,无起伏现象。 2.3 瓦屋面质量要求(1)坡屋面的瓦不的有缺角(边、瓦抓),砂眼、裂纹、和翘曲张口等缺陷.铺设后的屋面不得渗透水（可在雨天后检查）。(2）挂瓦应平整，搭接紧密,横平竖直，靠屋脊一排瓦应挂上整瓦，檐口瓦出檐尺寸一致，檐口平直整齐。（3）屋檐要平直，脊瓦搭口和脊瓦与平瓦的缝隙、斜沟瓦与排水沟的空隙，均应用麻刀灰浆填实抹平，封固严密。(4)檐口瓦、斜天沟瓦应用铜线栓牢在挂瓦条上,每片瓦均应与挂瓦条固定牢固。(5） 地震地区：全部瓦材均采取固定加强措施。非地震或非大风地区：当屋面坡度大于50时，全部瓦材均应采取固定加强措施;当屋面坡度为20%50%时，檐口(沟）处的两排瓦和屋脊两侧的一排瓦应采取固定加强措施。3、挂瓦条施工方式及步骤验收基层固定顺水条及山墙、檐口、排水沟木条放线确定挂瓦条位置，并固定挂瓦条斜沟铺设主瓦铺设脊瓦铺设屋面泛水节点处理-水平檐口处理清理屋面交付验收.3.1、验收基层，基本要求与规格说明： 基层应平整，干净，干燥。持钉厚度符合应符合设计要求顺水条中心间距600mm。顺水条固定后，顺水条上铺钉木挂瓦条，间距按瓦尺寸模数根据坡屋面长度放样计算，最大间距不能大于350mm。 3.2、斜天沟、斜脊、正脊做法 3.3、斜天沟处主瓦的铺设说明：每面坡的斜天沟弹线/切割线距斜沟中心线最小为50 ，斜天沟净宽为100 ；如坡屋面排水面积大于25 ，斜天沟净宽可增至200 。被切割下的主瓦用截瓦搭扣固定,填在空缺处. 3。4、斜脊处主瓦切割说明:每面坡的主瓦应对齐斜脊线，弹线后切割，并缝宽度应尽量弥合。被切割下的主瓦，用电钻打眼，钉子或螺钉（必须是耐腐蚀的）钉入就近的木条，并将螺钉或钉子敲实。 3.5、脊瓦及封头铺设说明:水平脊瓦及斜脊瓦下均用水泥砂浆填充。3.6、檐口的处理 3。6.1 通风和排冷凝水孔的布置在两个顺水条间距中心位置。作法，如用砂浆抹实水平檐口，应先留设一个长不小于200mm，1520 的塑料管，管的下部应紧贴屋面基层。 3.6.2 采用檐口挡蓖或通风条时，可不采用上述9.1 的做法. 3.6.3 具体施工方法应按设计或规范操作。 3.7、屋面泛水节点处理 结合部（包括背部结合部，垂直结合部，水平结合部）.均采用聚合物干粉砂浆现场按比例加水使用.节点处应凸出加厚，自节点处上返250mm,厚度20mm 与构造物外壁抹实结合。作法分两次成活，待首次抹灰干后进行二次抹灰。聚合物干粉抹浆全部干燥后，覆涂两遍与主瓦同色专用漆。此作法适合山墙、烟囱、上人孔、老虎窗、雨蓬等。注意不要污染瓦面。如有污染应及时清理。为避免污染主瓦面，做泛水处理时，可在构造物周围铺设雨帘或软性物铺垫，施工后及时清理现场和瓦面。 3。8、屋面清理屋面瓦铺设完毕后。及时彻底清理屋面上的各种材料及垃圾.重点清理污染瓦面的污物。所有节点构造处均应覆涂两遍与主瓦同色专用漆。清理时如发现有损坏的瓦片和其他施工质量问题及时修复。 3。9、交付验收按屋面工程质量验收规范及施工设计要求进行验收。4、施工应注意事项: 4。1、施工中严禁长时间污染瓦面,应随铺随清理干净。 4.2、吊装、搬运瓦片时应轻拿轻放,码放时要整齐,一般不超过5 层。 4。3、施工中应穿胶底布鞋，避免重力踩踏瓦面。 4.4、使用彩瓦漆自然温度在100以上,覆涂部分必经干燥,以防水化无色。 4.5 屋面被严重污染时,严禁用酸性水溶物清洗(刷）屋面,以免对屋面颜色造成褪色、发花、起皮等现象发生。 4.6 瓦片吊装到屋面上，应按施工要求分别堆放，不可将瓦片集中过量的堆放在同一部位，以免造成屋顶超载受损.5、施工安全措施：5.1、工程施工应严格遵守国家有关的各项安全法律和规程。 5.2、雨、雾、雪天及恶劣天气严禁屋面瓦施工作业。 5.3、必须佩带安全带、安全帽、防滑胶鞋。 5.4、22.50上屋面坡度应采取安全加强措施，确保人身安全。 5。5、不准向下乱扔各种材料物品。 5.6、施工用电必须按用电规程操作使用。5
