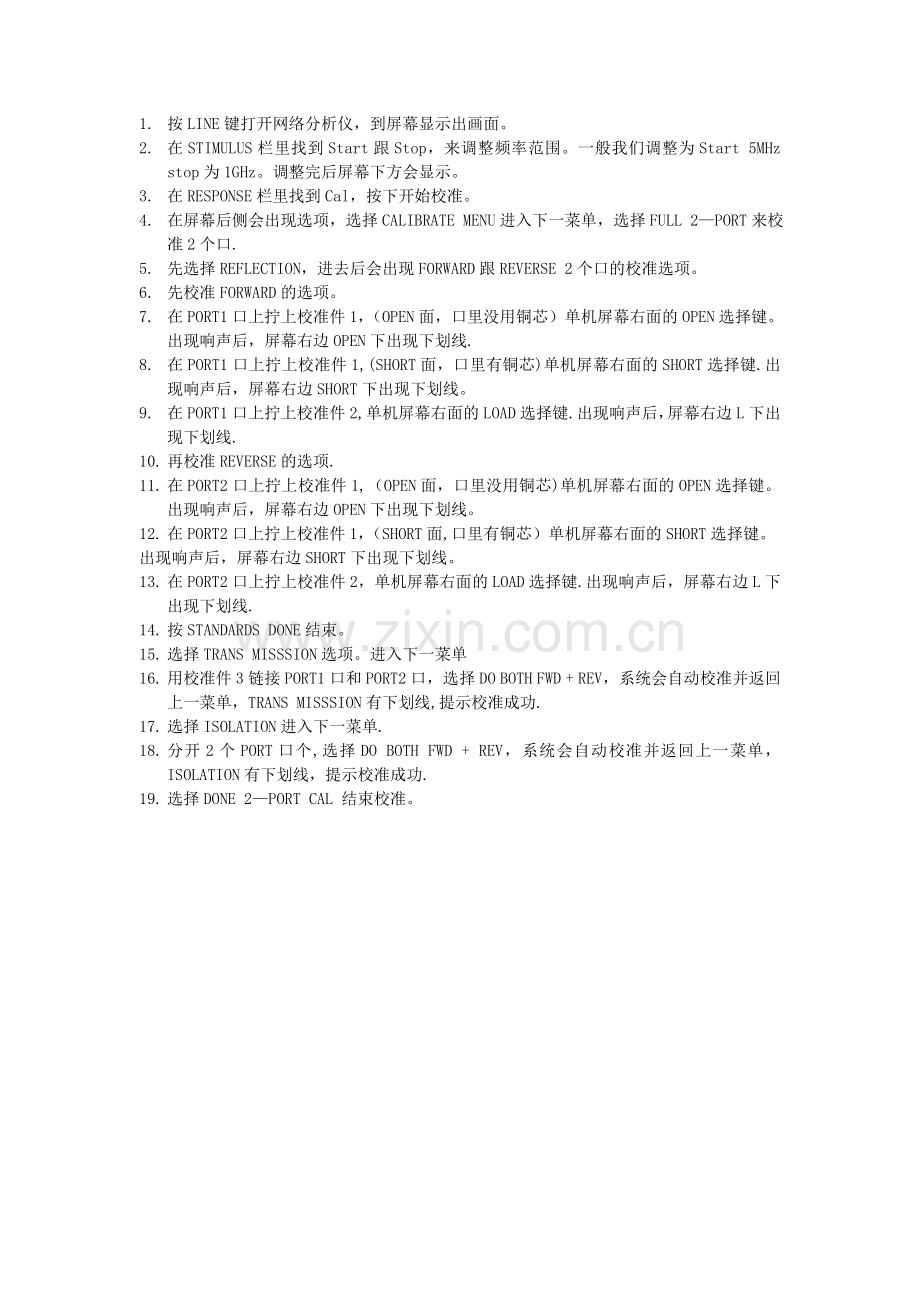

网络分析仪校准流程.doc

网络分析仪校准流程
1. 按LINE键打开网络分析仪，到屏幕显示出画面。
2. 在STIMULUS栏里找到Start跟Stop，来调整频率范围。一般我们调整为Start 5MHz stop为1GHz。调整完后屏幕下方会显示。
3. 在RESPONSE栏里找到Cal，按下开始校准。
4. 在屏幕后侧会出现选项，选择CALIBRATE MENU进入下一菜单，选择FULL 2—PORT来校准2个口.
5. 先选择REFLECTION，进去后会出现FORWARD跟REVERSE 2个口的校准选项。
6. 先校准FORWARD的选项。
7. 在PORT1口上拧上校准件1，（OPEN面，口里没用铜芯）单机屏幕右面的OPEN选择键。出现响声后，屏幕右边OPEN下出现下划线.
8. 在PORT1口上拧上校准件1,(SHORT面，口里有铜芯)单机屏幕右面的SHORT选择键.出现响声后，屏幕右边SHORT下出现下划线。
9. 在PORT1口上拧上校准件2,单机屏幕右面的LOAD选择键.出现响声后，屏幕右边L下出现下划线.
10. 再校准REVERSE的选项.
11. 在PORT2口上拧上校准件1,（OPEN面，口里没用铜芯)单机屏幕右面的OPEN选择键。出现响声后，屏幕右边OPEN下出现下划线。
12. 在PORT2口上拧上校准件1，（SHORT面,口里有铜芯）单机屏幕右面的SHORT选择键。
出现响声后，屏幕右边SHORT下出现下划线。
13. 在PORT2口上拧上校准件2，单机屏幕右面的LOAD选择键.出现响声后，屏幕右边L下出现下划线.
14. 按STANDARDS DONE结束。
15. 选择TRANS MISSSION选项。进入下一菜单
16. 用校准件3链接PORT1口和PORT2口，选择DO BOTH FWD + REV，系统会自动校准并返回上一菜单，TRANS MISSSION有下划线,提示校准成功.
17. 选择ISOLATION进入下一菜单.
18. 分开2个PORT口个,选择DO BOTH FWD + REV，系统会自动校准并返回上一菜单，ISOLATION有下划线，提示校准成功.
19. 选择DONE 2—PORT CAL 结束校准。
