构造柱裂缝处理方案

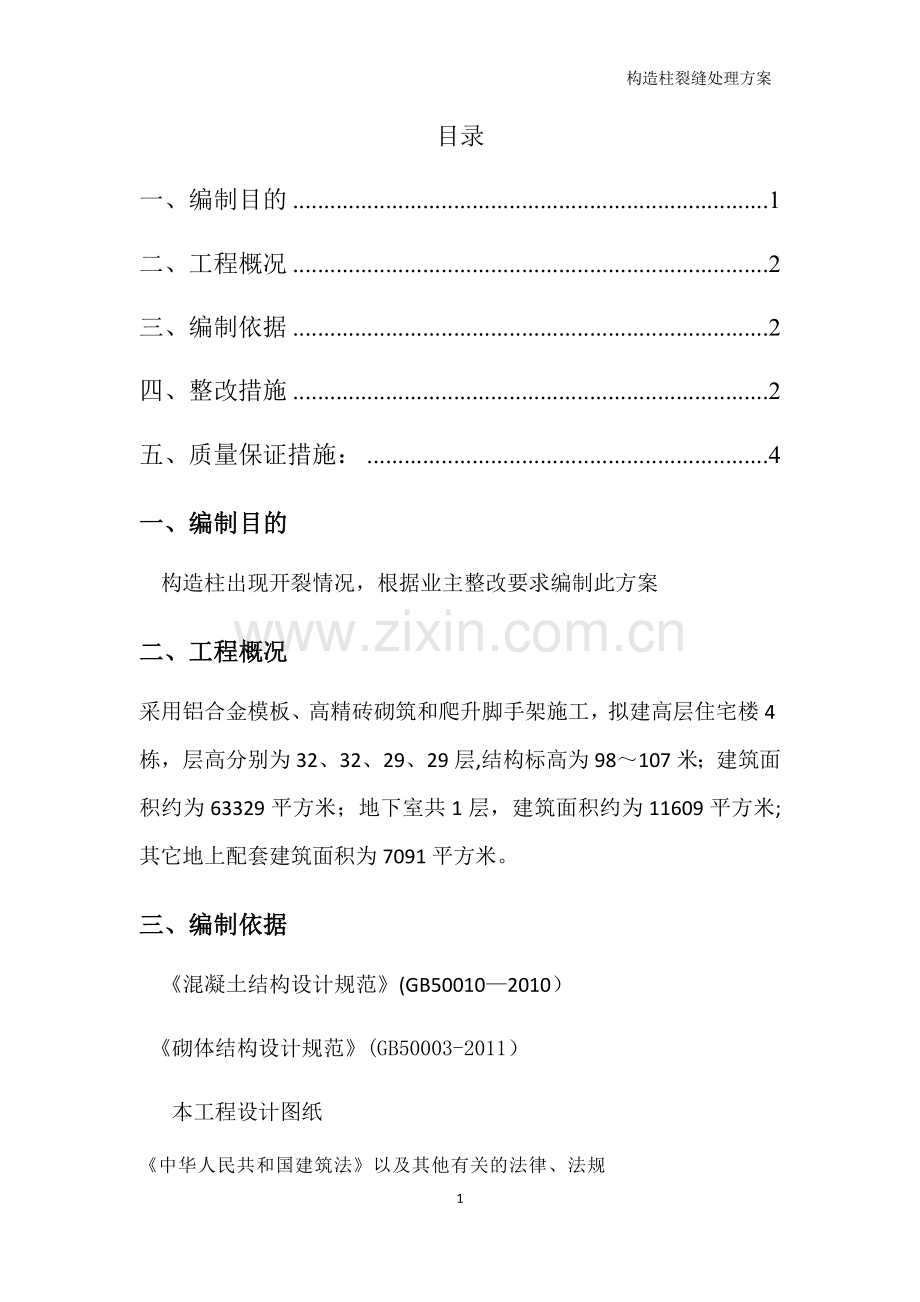

目录
一、编制目的 1
二、工程概况 2
三、编制依据 2
四、整改措施 2
五、质量保证措施： 4
一、编制目的
构造柱出现开裂情况，根据业主整改要求编制此方案
二、工程概况
采用铝合金模板、高精砖砌筑和爬升脚手架施工，拟建高层住宅楼4栋，层高分别为32、32、29、29层,结构标高为98～107米；建筑面积约为63329平方米；地下室共1层，建筑面积约为11609平方米;其它地上配套建筑面积为7091平方米。
三、编制依据
《混凝土结构设计规范》(GB50010—2010）
《砌体结构设计规范》(GB50003-2011）
本工程设计图纸
《中华人民共和国建筑法》以及其他有关的法律、法规
四、整改措施
1、构造柱定义:构造柱是指为了增强建筑物的整体性和稳定性， 多层砖混结构建筑的墙体中还应设置钢筋混凝土构造柱，并与各层圈梁相连接,形成能够抗弯抗剪的空间框架，它是防止房屋倒塌的一种有效措施.构造柱的设置部位在外墙四角、错层部位横墙与外纵墙交接处、较大洞口两侧,大房间内外墙交接处等。
2、处理措施：开裂位置在7＃19层1 X B~C处,构造柱尺寸及配筋如下图
按照《混凝土结构设计规范》（GB50010—2010） 3.4。4及3.4。5的要求，本工程属于二a类环境，裂缝控制等级为3级，但位于室外，则裂缝宽度不应大于0。2mm,此处裂缝宽度大于0.2mm，又根据规范构造柱属于非承重结构，只起稳定性作用，故对此处开裂采用混凝土置换法.按照砌体结构设计规范(GB50003—2011）对构造柱的要求，凿除开裂部分的混凝土，如原有构造钢筋有预留，则重新扎钢筋支模浇筑C20细石混凝土；如没有钢筋预留，则植筋，浇筑C20细石混凝土,再用配备好的干水泥（黑、白水泥配比大约5：2）涂抹表面，并消除抹痕。
其他构造柱出现同样的问题即室外裂缝宽度大于0。2mm、室内大于0。3mm，如小的构件需全部打凿的,则凿除完重新浇筑细石砼；大的构件则凿除开裂部分的混凝土，凿成V型,对于深度大于3CM的裂缝，清理干净表面，用高一等级的细石砼进行填充并捣实；对于深度少于3CM的裂缝，用水泥砂浆进行修补；室外宽度少于0.2mm、室内宽度少于0.3mm的裂缝,用水泥浆参108胶水进行修补。砼未完全干透时，再用配备好的干水泥（黑、白水泥配比大约5：2）涂抹表面。
10＃14层空调竖向板裂缝分析:经现场凿除开裂的混凝土块查看，竖向板部分水平筋缺失，经询问工人及施工员,得知拆模时间过早。针对现场实际情况，加强改进措施：钢筋隐蔽工程验收一定需自检，甲方及监理验收合格之后才允许浇筑混凝土,禁止存在漏筋情况；拆模不宜过早，侧模拆除时存在混凝土缺棱掉角的情况,需制止工人，禁止拆模，加强对工人的交底。
五、质量保证措施：
为了保证修补后质量达到规范和设计要求，应做好如下几点：
1、 拆模时应注意成品保护
2、 现场施工应加强质量监督
3、 拆完模之后应及时进行养护
4、 对班组带班及现场工人加强技术交底，形成质量管控意识
