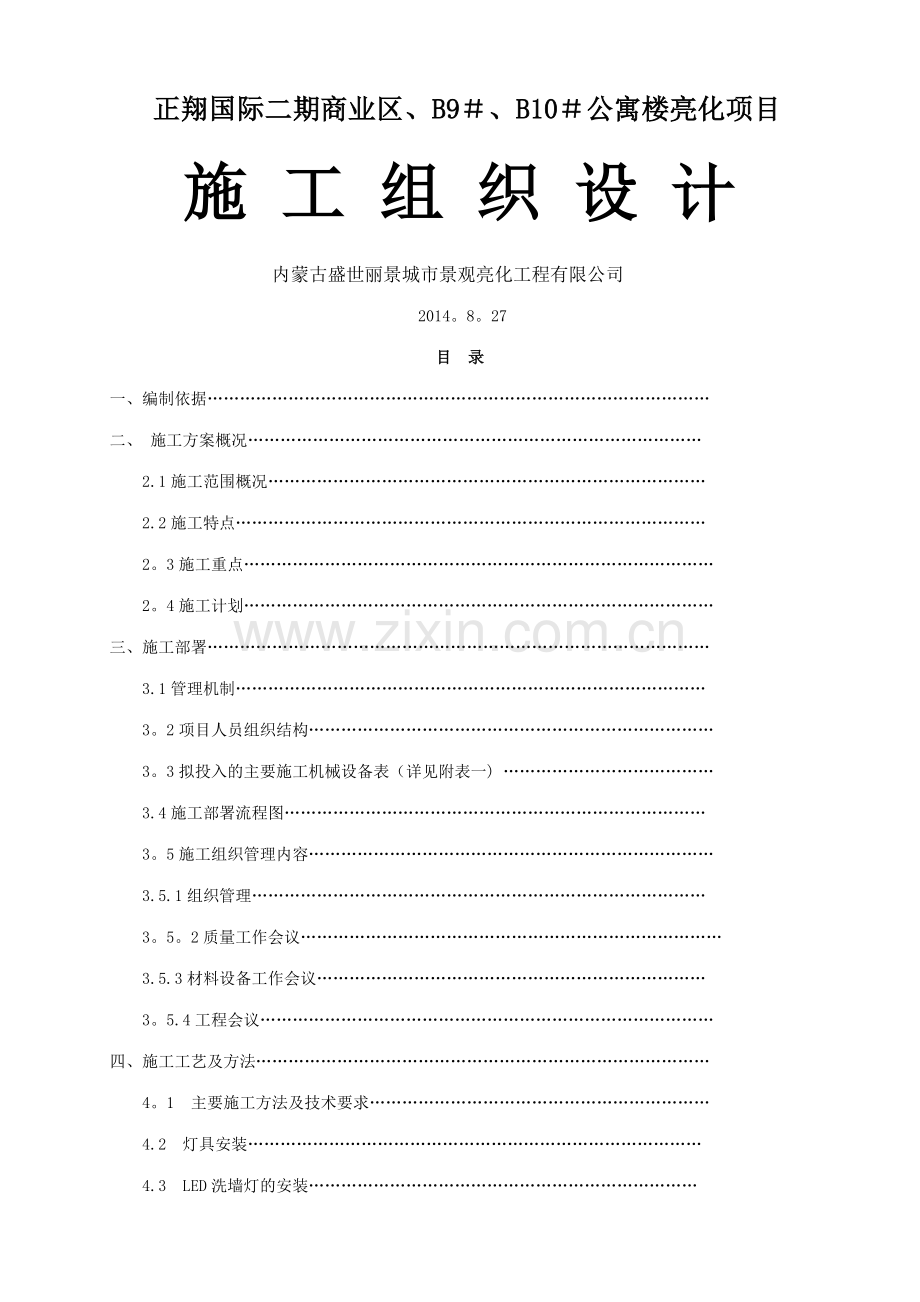

泛光景观照明施工组织设计.doc

正翔国际二期商业区、B9＃、B10＃公寓楼亮化项目
施 工 组 织 设 计
内蒙古盛世丽景城市景观亮化工程有限公司
2014。8。27
目 录
一、 编制依据…………………………………………………………………………………
二、 施工方案概况…………………………………………………………………………
2.1施工范围概况………………………………………………………………………
2.2施工特点……………………………………………………………………………
2。3施工重点……………………………………………………………………………
2。4施工计划……………………………………………………………………………
三、施工部署…………………………………………………………………………………
3.1管理机制……………………………………………………………………………
3。2项目人员组织结构…………………………………………………………………
3。3拟投入的主要施工机械设备表（详见附表一) …………………………………
3.4施工部署流程图……………………………………………………………………
3。5施工组织管理内容…………………………………………………………………
3.5.1组织管理…………………………………………………………………………
3。5。2质量工作会议……………………………………………………………………
3.5.3材料设备工作会议………………………………………………………………
3。5.4工程会议…………………………………………………………………………
四、施工工艺及方法…………………………………………………………………………
4。1 主要施工方法及技术要求………………………………………………………
4.2 灯具安装…………………………………………………………………………
4.3 LED洗墙灯的安装………………………………………………………………
4.4 LED投光灯的安装………………………………………………………………
4.5 LED点光源的安装………………………………………………………………
4。6 配电箱柜的安装…………………………………………………………………
4。7 电器设备测试及送电运行…………………………………………………………
五、工程验收…………………………………………………………………………………
5.1竣工验收……………………………………………………………………………
5.2竣工验收依据………………………………………………………………………
5。3竣工文件依据………………………………………………………………………
5.4验收流程图…………………………………………………………………………
六、工程质量保证措施………………………………………………………………………
6.1质量保证机构………………………………………………………………………
6。2质量检查和监督……………………………………………………………………
6.2.1工程施工…………………………………………………………………………
6.2。2系统的测试和验收………………………………………………………………
6.2.3文件与记录的管理,竣工图资料………………………………………………
6.3设计、施工图纸的管理程序………………………………………………………
6。3.1设计图纸的管理程序……………………………………………………………
6.3.2设计图纸的更新流程图…………………………………………………………
6。4工程项目及取费保证………………………………………………………………
6.5施工保证……………………………………………………………………………
6。6质量保证……………………………………………………………………………
七、工程工期的保障及施工进度计划………………………………………………………
7.1 成立施工及项目部………………………………………………………………
7.2 工程进度控制管理…………………………………………………………………
八、安全保证措施……………………………………………………………………………
8。1操作人员个人防护…………………………………………………………………
8。2临时用电安全防护…………………………………………………………………
8。3施工机械安全防护…………………………………………………………………
8.4机电设备安全防护…………………………………………………………………
8.5安全目标……………………………………………………………………………
8。6安全责任体系………………………………………………………………………
8.7安全职责……………………………………………………………………………
8.7.1项目经理安全职责………………………………………………………………
8.7.2项目安全控制……………………………………………………………………
8.7.3安全保证计划……………………………………………………………………
8.7。4实施安全教育应符合下列规定…………………………………………………
8。7。5安全技术交底的实施,应符合下列规定………………………………………
8。7。6安全检查…………………………………………………………………………
8。7.7安全隐患和安全事故处理………………………………………………………
九、确保文明施工的组织措施…………………………………………………………………
十、售后服务承诺………………………………………………………………………………
一、 编制依据
包头市正翔国际项目楼体亮化工程图纸
城市及道路照明设计标准(CJJ45—91）
低压配电设计规范GB 50054-95
国际电工委员会（IEC)电子工业协会等组织颁布的有关标准
民用建筑照明设计标准GBJ 133-90
建筑照明术语标准 JGJ/T 119-98
建筑电气工程施工质量验收规范 GB50303—2002(参考)
电气装置安装工程接地装置施工及验收标准 GB 50169-92
施工现场临时用电安全技术规范 JGJ 46—88
其它现行国家和行业有关标准
二、施工方案概况
2.1施工范围概况
正翔国际是建于钢铁大街之上的百万平米史诗级城市综合体，距离市政府仅1500米，占领黄金地段，西临银行商圈,东接劳动公园，北依娜林商圈，南沿钢铁大街。劳动、迎宾、阿尔丁三大公园环抱,公园绿地面积逾1000亩，拥有城市稀缺的生态景观环境。辐射包头四大主力商圈，周边聚集10多家银行. 占地面积30公顷,总建设面积约150万平方米，地上建筑面积约120万平方米，其中，住宅面积约50万平米,商业面积约70万平米，是一个集金融、办公、居住、商务、休闲、旅游、购物等功能于一体的城市核心高端综合体。整个项目分三到四期开发，含精品商业中心、主题步行街、独立式办公楼、5A级智能写字楼、超星级涉外酒店、尊尚都会大宅、量贩式大卖场等七种丰富业态。其中200米高的超星级酒店，更是包头未来的城市地标型建筑.
项目一期由6栋住宅、6栋独栋写字楼与大型百货商场、国际双语幼儿园组成.六栋住宅均为20—33层南北通透的板楼,采用ART DECO的建筑工艺,楼体的外立面1—4层为英国棕干挂石材,4层以上为浅啡色真石漆。住宅面积涵盖从140-240平米，三居到四居的多种户型,南北通透，全部两梯两户设计。项目营造复合互动式景观空间的园林设计,建筑形象选择经典的ArtDeco风格，致力于实现城市生活与自然情趣的完美结合。 二期包括4栋住宅及两栋商业及写字楼商业综合体。
特殊的地理位置具有繁华的商业中心和周围的规划项目相映成趣，突出和展示了包头市文化、商业、等多元中心的核心位置。得天独厚的地理优势,为了创造优美的城市夜景,突出本案规划的形象特征,展示当代城市规划建设的伟大成就。本亮化工程的实施会成为该区域商业中心的一个“亮点".
2.2施工特点
因为是新设建筑物甲方要求有条件的管线及灯具尽量隐蔽暗装,如灯具电缆 、灯具通讯信号缆、及各种穿线管材、灯具的各种安装挂件等必须提前预理,保证外墙完工后看不见管线。这样必须在外墙保温施工队提前进场同时必须保证管线的连接不能有通断上的错误.增加了施工的难度及施工的周期，并且需要和各施工单位统一协调,保证穿插施工顺畅进行。做到材料计划准确，材料采购供应及时，才可以保证按期、保质、保量的完成安装任务.
2。3施工重点
本工程属于楼体外立面亮化多灯具统一协调的一种，要求所有LED灯具灯光统一协调明暗搭配。通讯线路和电器线路的衔接及暗管的敷设。应甲方要求外立面的灯具要求提前铺设管线,不能在外墙上直接开孔安装。楼体外立面裸露灯具全部专用户外漆改色至楼体大理石颜色.楼体管线、灯具安装及接线等.
1）根据本工程照明设计特点,大部分灯具采用大功率投光灯及LED洗墙灯。它是一种以LED为光源，单颜色无变化的投射照明灯具，该灯具密封可靠，可调节投光角度、位置,使之处于最佳位置达到最满意的照明效果.
a.在施工之前,进行详细的技术交底，使施工人员熟悉灯具强弱线缆的铺设及灯具安装的具体情况.尤其是楼体外露灯具根据灯具规格及固定件的大小，设计预理件的位置尽量避免破坏墙面。
b.在操作之前对人员进行安全教育及专业的操作技能培训，确保施工人员严格安装特种设备使用规范操作。
2）.灯具安装
a本工程中所使用的灯具属于独立安装在楼体装饰面上，灯具之间发光衔接连接工艺水平要求高、性能要稳定；灯具与装饰面是结合成一体的，在安装施工中灯具保证不扭曲、不凸显。
c措施：灯具采用高标准工艺加工，安装过程中严格遵循该灯具专业特点操作。
d整个系统的调试和运行，也是保障本工程正常使用的关键部分，施工时将其作为重点工序，确保试运行一次成功.
2.4正翔国际二期商业项目泛光照明及施工。
1）施工计划
1.工程质量标准合格率100％。
2。施工操作过程中，严格按照照明工程的标准及规范、按照施工图组织施工，控制好工程质量。
工期自接到建设单位开工令当天内，精心地组织施工，科学有效地进行全面施工管理,配备高素质的人员精良的机具，合理优化各项资源。
3．安全生产保证杜绝伤亡、火灾等安全事故。
4。项目部派专人负责安全生产，并落实到每一个工序、每一个环节。
5。文明施工—严格执行现场标准化管理。
6。施工期间须严格控制排污，噪音以及现场容貌的整洁，协调各相关单位的配合关系,创造一个优美、整洁的施工环境.
三、施工部署
3.1管理机制
成立正翔国际二期商业项目亮化项目工程经理部。
3。2项目人员组织结构
序号
姓名
职务
职责
1
石鑫
项目经理
现场管理，施工质量
2
李永平
项目技术负责人
成本控制，施工质量
3
钱孟勇
现场负责人
现场协调，现场检查
4
董哲
预算员
资料整理，现场检查
5
陈虹
施工员
资料整理,现场检查
6
于海强
质检员
施工质量，材料质量
7
王晓羽
安全员
安全监督、安全管理
8
唐小东
材料员、保管员
材料、验收及管理
劳动力准备
序号
工种名称
计划人数
备注
1
安装电工
10

2
电焊工
2

3
普工
5

本工程高峰期施工拟投入的最高人数为22人,投入平均人数为15人
3。3主要施工设备、机具计划表
序 号
名 称
规格型号
单 位
数 量
1
手电钻
单相220 V，0.3KW
把
8
2
电锤
单相220V,0.3KW
把
3
3
电焊机
BX—300A
台
2
4
摇表

块
2
5
兆欧表
1000V
块
2
6
游标卡尺

套
1
7
高空作业吊篮

套
8
8
高空作业滑板

套
5
建立项目部、组织项目施工人员
开始
3。4施工部署流程图
施工准备
施工图纸/施工注意事项
交施工方案计划表

提交材料样品及材料设备
相关证明

填样品确认表
业主和监理
工程师通过否？

否

材料设备采购

施工材料进场
提出验收申请
业主和监理
工程师通过否？

准备材料设备安装

3.5施工组织管理内容
3。5.1组织管理
1、针对该项目，我公司采用严格的管理体系保证,包头正翔国际二期商业项目楼体亮化工程的质量。
2、本公司项目经理负责整个项目工程的施工督导、技术安装和测试；施工队负责管线施工及灯具安装；采购部负责设备的采购。
3、整个施工过程中我们通过以下几种方式来进行工程协调和组织安排.
3。5.2质量工作会议
由项目部负责定期召开,检查施工和调试过程中的质量问题和用户异议,改进质量。
3.5.3材料设备工作会议
由项目部负责定期召开，检查材料、设备及备件的质量、计划和使用.
3.5.4工程会议
由项目部定期召开，相关责任人、责任部门汇报工作情况，对突发情况讨论应变措施，并安排下一步工作。
四、施工工艺及方法
4。1.主要施工方法及技术要求
4.1。1施工准备
熟悉图纸，核实图中设备材料，准备工机具，根据工期安排进度及进度要求合理配置劳动力、提出备料及分批采购计划。
4.1.2管路安装
a针对本工程的施工特点，首先施工人员配合土建按图进行管路预埋预留敷设。线管是敷设在建筑物混凝墙体上的，使用不绣钢膨胀螺丝紧固管卡，再用管卡卡住每根线管，线管与线管用配套的接头胶粘相连接，防止线管分离、进水。在敷设线管施工时须与外墙保温施工队、土建专业密切配合,熟悉图纸.
b墙体西立面暗配的PVC线管管路宜沿最近的线路敷设并尽量减少弯曲和交叉，弯曲半径不小于管外径的10倍，且弯曲后无裂缝或显著的凹扁现象，PVC管敷设采用接头连接,对口处应在接头中心，接头周边应胶粘.
C楼层顶部到配电室需要明配钢管，明配钢管需按规范规定进行固定，Φ15至Φ20钢管固定点不能超过1500mm,Φ25至Φ32钢管固定点不能超过2000mm,
4.1.3电缆敷设
① 准备工作
施工前对电缆进行详细检查；规格、型号、截面、电压等级均符合设计要求。电缆敷设前进行绝缘摇测或耐压实验：1KV以下电缆，用1KV摇表测线间及对地的绝缘电阻不低于10MΩ；控制电缆用500V摇表测量，其电阻不小于0.5MΩ。
② 电缆敷设
电缆采用集中敷设,原则是由远到近、由大到小。敷设时要专人指挥,用力均匀，速度适当，防止电缆划伤和拉伤.
电缆沿桥架敷设时，单层敷设,排列整齐,不得有交叉，拐弯处以最大截面电缆允许弯曲半径为准。不同电压等级的电缆采用隔板分开。
电缆穿过基础时装套管。敷设完后将套管用防火材料堵死.

电缆敷设时每根电缆按电缆一览表在始、终端处编号，电缆标志采用塑料雕刻或模压金属标志，并利用自锁塑料弯曲线夹或其他相同的固定件固定在电缆上，以易于鉴别及寻找电缆走向。
③ 穿线完成后,所有的电缆应全面进行通断测试。测试方法：把两端电缆的芯全部剥开，露出铜芯。在一端把数字万用表拨到通断测试档,两表笔稳定地接到一对电缆芯上；在另一端把这对电缆芯一下一下短暂地接触.如果持表端能听到断续的“嘀嘀”声，就OK，每根电缆的芯都要测。这样测试能发现的问题是断线、断路和标号错。
4。2灯具安装固定
4.2.1灯内配线符合设计要求及有关规定，安装时固定牢固，导线在分支连接处不得承受额外应力和磨损，灯具外壳必须与PE线可靠连接。灯具安装要配合建筑物外墙进度 完成后安装。大型灯具安装,要先以5倍以上的灯具重量进行过载起吊试验，如果需要人站在灯具上，还要另外加上200kg。做好记录进入竣工验收资料归档。
4.2.2灯具安装接线完毕后，摇测各条支路的绝缘电阻,合格后进行试亮24小时.通电仔细观察和巡视,检查灯具的控制是否灵活，准确；开关与灯具的控制顺序是否相对应。
4.3 LED洗墙灯的安装
4。3.1、 按图纸设计要求测量好安装位置，按照预理件位置放线安装。
4。3。2、为了安装整体外观效果，轮廓灯与轮廓灯连接方式采用外部用密封接头串联在管内并联方式,使楼体上下整条灯带看不到电线管保证维修方便，另外所有外置灯具改色至墙体颜色。保证外部美观。
4.3。3箱检查灯体外观，表面在运输的搬运中是否完好，安装前进行通电试验，把灯具安装牢固并做好建筑表面密封处理。
4。3.4、根据施工图洗墙灯是安装在女儿墙造型里的，所以用工业结构胶粘贴固定好位置后，再用膨胀螺丝固定在造型上。
4.4投光灯的安装
4。4。1投光灯的安装要求
1、选好安装平台,须留出足够安全距离，消除外力损坏、影响散热、灰尘严重的影响，安装前必须使用安全绳索对灯具进行保护；使用不锈钢爆炸螺丝紧固；灯具间隔、方向和角度必须保持一致；电源接口处进行绝缘保护；灯具间电线使用T型管套管保护；严格按照电气原理图要求布线，禁止将线接错。
2、投光灯为高性能、智能化、具有特殊效果的投射灯具,灯具可以调焦，大小可变，窄光柱明显可单台操作，控制模式可根据具体情况设计.安装过程中注意调整好灯具的投射方向.
3、对于室外照明灯具的安装应该着重研究它的防水措施，除了灯具电气结构的连接之外,灯具本身的防锈处理、绝缘措施、检查维修等也是重点,特别是对于公共设施,还必须进行可靠的管理。
4。5 LED点光源的安装
4。5。1 LED点光源安装，首先确定好灯具的准确位置，用工业结构胶粘贴在墙体的饰面上，然后透过保温板打孔到基墙上,装膨胀螺钉,再装LED点光源，用自攻螺丝锁住；点光源之间的距离根据图纸固定；
4.5.2 每组点光源的位置必须按照灯具布置图指定位置安装；
4.5。3灯具摆放必须与被照出光面平行;
4.5 配电箱柜的安装方法：
4.5。1配电箱安装时，位置准确,部件齐全，箱体开口合适，切口整齐,零线经零线端子连接,PE线压接牢靠.配电箱，柜的配线需排列整齐，绑扎成束固定在板上，引入的导线应留有适当的余量以利检修，金属构架，铁盘及电器的金属外壳应有良好接地.
4.5.2配电箱，柜体颜色应按合同甲方提供的色标采购，内部油漆应均匀，完整,外表油漆应均匀，光滑，无明显划痕,无起泡，滴流等现象。柜体加工应平整，无手敲打痕迹，所有金属加工件均不应有毛刺，尺寸要准确,装配公差要符合要求。
4。5.3动力柜基础槽钢应进行除锈防腐,槽钢顶部高出地面100mm,基础槽钢顶部的平直度小于1,侧面同顶部一样.柜与基础槽钢连接紧密牢靠,所有接线端子与电器设备连接时均应加平垫和弹簧垫,螺丝与垫片要求使用镀锌件。
4。5。4所有电器下方均安“卡片柜”其中标明名称，路别,额定电流等并在箱,柜门的里面粘贴接线系统图。开关及接触器的进线必须贴色标.
4。5.5线和所配导线的端部均应标明其回路编号，编号应正确，字迹清晰且不易脱色。
4。5.6盘柜的电缆应排列整齐，编号清晰,避免交叉，应固定牢固，不得使所接的端子排受到机械应力。
4.5。7柜内的芯线，因按垂直或水平有规律的配置，不得任意歪斜交叉连接，备用芯长度留有适当余量。
4。5。8完成调试后在配电箱上作详尽标识并张贴安全操作规程。严格按照电气系统图和安装图接入各回路，并测试三相平衡.
4。6电气设备测试及送电试运行
4。6.1 电气检测方法及步骤
整个工程安装完毕后，首先对配电设备进行全面检查.然后测试电气设备的绝缘电阻，合格后，检查灯具控制电路接线，正确后进行相间、相对地绝缘电阻测试，然后进行控制回路及系统调试,达到控制要求为止。
4。6.2送电试运行
在送电之前,首先进行模拟操作试验，检测各个回路及控制模式运行正常、定位准确，再进行带负载运行12小时，整个安装工程系统运行正常,达到交工验收要求。
4。6.3对施工材料、设备的要求
工程所有材料，除应符合图纸要求,尚须符合下列规定：电缆的绝缘层表面应平整、光滑、色泽均匀,绝缘层厚度应符合规定。绝缘线的绝缘层应挤包紧密，线端部应有密封措施。外护层有明显标识和制造厂标，产品合格证要有生产许可证编号及产品安全认证标志。
五、工程验收
5.1竣工验收
工程竣工验收是对工程安装，进行一次综合性的检查验收.工程建设项目通过竣工验收后,方可投产使用形成生产能力。因此，在工程正式验收前,应由施工单位进行预验收，检查有关的技术资料、工程质量，发现后及时做好处理。竣工验收工作应建设单位负责组织，根据工程项目的性质、大小、分别由设计单位、施工单位以及有关人员共同进行.所有建设项目均须按单位工程严格遵照国家规定进行验收、评定质量等级，办理验收手续，归入工程技术档案.不合格的工程不能验收和交付使用.
5。2竣工验收依据
每一个新建的工程，按照批准的设计文件所规定的内容基本完成,主要工艺设备安装配套，经调试试亮合格，且已具备必要的设施,能满足投入使用要求,即可及时组织竣工验收。
5。3竣工文件依据
竣工须备齐文件依据，其中包括:
1、 工程竣工一览表：
工程的编号、名称、地点、数量、重量、价格、制造厂以及设备的备品、备件和专用工具。
2、 设备清单:
设备的名称、规格、型号、数量、重量、价格、制造厂以及设备的备品、备件和专用工具。
3、 工程竣工图：
在施工中，如设计变更程度不大时，是以原设计图纸、设计变更文件及施工单位的施工说明作为竣工图；设计变更较大时，要由设计单位另绘安装工程图，然后由施工单位附上施工说明，作为竣工图.
4、 设备、材料证书：
所有的材料设备随机附带出厂合格证明书（质量鉴定书)以及质检证书，进口设备随机附带产品品质证书、产品说明书、原产地证书。
5、 隐蔽工程记录：
隐蔽工程记录须有建设单位签证。
6、 质量检验和评定表：
竣工自检记录及质量监督部门的工程项目检查评定表.
7、 调试报告:
各个系统、系统联动调试报告和试验记录.
8、 整改记录：
设备的整个更改记录以及质量事故的处理记录。
9、 情况说明：
合理化建议和材料代用说明与签证。
10、未完工程的明细表:
少量允许的未完工程需列表说明。
11、 各种灯具的产品说明书.
5.4验收流程图
验收准备
设计图纸/安装图纸/布置图
材料设备引用证明/验收标准

开始
提出验收申请
自行检查
安装/调整返工

业主检查

通过否
否 发出整改通知

承包/业主通过终检

通过否
否
发出整改通知
是
通过验收
填验收报告表
六、工程质量保证措施
6。1质量保证机构
我公司是包头正翔二期商业亮化项目的质量保证机构。
6.2质量检查和监督
我们将提供给用户完善的质量和监督手段来保证整个工程的高质量.全面推选质量管理体系，成立以项目经理为首、专职质检员为骨干的质量小组，严格对每道工序质量进行把关。具体包括：
6。2.1工程施工
严格按设计图纸和有关规范指导施工并进行验收,施工人员必须详细阅读并熟悉设计图纸和有关资料，领会设计意图,遇到特殊情况需要变更设计图纸时，必须经甲方同意,并办理签证手续，不得擅自更改.施工前应进行质量技术交底.
6.2.2系统的测试和验收
我公司与采购人、监理共同对该系统性能进行测试和验收.
6。2.3文件与记录的管理,竣工图资料
我方将会对所有的质量文件进行有效的控制和管理，以保持质量体系运行的正规化和规范化，这些文件和记录包括公司部门程序文件、项目质量计划、文档、操作规程以及工程实施当中的记录：点检记录、调试记录、运行日志等，还有一些国际及国家标准文件等。
6。3设计、施工图纸的管理程序
加强图纸的审核，更新及规范化工作，尤其是加强图纸会审的工作。
图纸会审是一项极其严肃和重要的技术工作.充分考虑做好图纸会审工作,对于减少施工图中的差错，有重要的作用。在图纸会审前,施工单位必须绘制详细的施工图,负责施工的专业技术人员应充分考虑阅读施工图，熟悉图纸的内容和要求。
图纸会审,应有组织、有领导、有步骤地进行，并按照工程的性质、规模大小、重要程度、特殊要求等分级组织会审工作。对于涉及面广不能定案的问题，应由监理、项目组和施工单位共同协商解决办法.会审结果应形成纪要，由设计、监理、施工单位共同签字，并分发下去，作为施工图的补充技术文件。
6.3.1设计图纸的审核流程图
是否按照规范
总工程师审核
准时提交图纸
根据设计要求制作图纸
开始

填写往来公函表

否

甲方授权人员签字确认，将副本返还
是否通过
甲方审核
确认并将已签字认可的
副本提交给甲方

是

是
出 图

6。3.2设计图纸的更新流程图
按要求更新设计图
甲方授权人员签字确认，将副本返还
甲方监理审核
总工程师签字认可将申请提交给甲方
要求是否
合理
总工程师审核
提出设计更新依据申请更新
甲方需求变化
现场情况变化

填修改申请表
拒绝更新及提交商务解决

否
6。4工程项目及取费保证
1、项目设计方案及图纸如因特殊原因需要变更时，必须经甲方、监理同意。
2、若采购人事先未作出明确规定，施工过程中要求进行变更时，我方保证积极配合，合同金额经双方协商后作出相应调整。
6。5施工保证
1、我公司按国家制度的施工规范标准进行，以保证工程质量;
2、我公司保证工程供货及时，严格遵守施工工期。
6。6质量保证
正常运行：我公司保证整个系统的正常运行；
其它:保修期后，我公司保证终身提供整个系统的维护服务,按每次实际发生的费用收取成本费;
在施工过程中，要在工程质量上严格把关，并制定下列管理程序：
施工材料验收签字表：
有材料进场施工时，需填写施工材料验收表，经监理确认与样品无误，且数量正确后，方可进场施工。
施工方案计划表：
施工设计图纸完成后,应根据现场情况落实施工方案，并提交给采购人审核.
工作/工程验收申请表：
在做完某部分工作或工程后，如果需验收应填写工作/工程验收申请表以及自检情况报告，尽快向监理申请验收。
验收报告表
项目经理部根据验收情况整理验收报告表，作为竣工和归档的依据。
更改申请表
由于施工现场条件的变化或由于采购人需求的变化而对设计及施工提出修改,请求变更方需填写此表，交监理审核.
更改通知
经过图纸会审和技术交底工作之后,会发现一些设计图纸中的问题，或随着工程的进展，不断会发现一些问题,这时设计单位也不可能再修改图纸，通常采用设计变更的办法,将需要修改或变更的地方，填写工程设计变更联络单。变更单上附有文字说明，有的还附有大样图和示意图。当收到工程变更单时，应妥善保存，它也是施工图的补充和完善性的技术资料，应对相应的施工图,认真核对，在施工时应按变更后的设计进行.工程变更单是作竣工图的重要依据，同时也提交竣工资料的组成部分,应归纳存档。
具体如下：
1。由工程负责人为首，工程技术小组对工程进行全面质量管理,建立完善的质量保证体系和质量信息反馈体系，对工程质量进行控制和监督，层层落实“工程质量管理责任制"和工程质量责任制。
2.在施工人员中开展全面质量管理基础知识教育，努力提高施工人员的质量意识，号召全体职工人员创建优质工程.
3。认真落实技术岗位责任制和技术交底制度，每道工序施工前必须进行技术、工序、质量交底，对新材料新工艺使用操作前必须进行试验,掌握其性能特点要领后，方能大面积施工。
4.施工中严格执行自检、互检、交接检、专检制度，一道工序必须在自检合格的基础上方可通知监理部门检验，检验合格后方可进行下道工序施工。
5。认真作好施工记录，隐蔽工程结构验收记录,定期检查质量和相应的资料,保证资料的鉴定、收集、整理、审核与工程同步。
6.对原材料进场必须有材质证明，取样检验合格后方准使用.对各种器材成品、半成品进场必须有产品合格证，无证材料一律不准进场。
7。加强技术管理工作，对于管线敷设、灯具安装等各个主要工序都制订相应的施工要求和图纸,明确各工序的要求和他们之间的穿插顺序,避免质量问题和工序间的脱节.
8.推行全面质量管理，建立明确的质量保证体系，坚持质量检查制，样板制和岗位责任制；工序的操作标准，做到施工前有技术交底，工序间有验收交接。
9。实行质量与经济责任制挂钩，实施“质量否决权”。指定质量上的奖罚制度，对于施工质量和质量管理上有突出成绩者，给予一定的奖励。质量工艺作风低劣，违反规程规范者，严格进行经济处罚。
10.建立质量例会制度，每星期进行一次，商讨近阶段的施工质量问题和解决措施。进行阶段性质量大检查和单项系统竣工前的质量大检查，对检查出的质量问题制定整改措施,使施工质量达到标准要求。
11。认真作好技术资料和文档工作，对于各类设计图纸资料仔细保存，对各道工序的工作认真作好记录和文字资料，为以后系统的总体调试、日常维护打下良好的基础.
七、工程工期的保障及施工进度计划
7.1组建一支具备丰富场地照明工程施工经验的施工队伍，成立精干的项目经理部，高效优质地组织施工.
1.认真准备图纸会审工作，争取早日具备开工条件。
2。建立每周一次工程例会制度,与建设单位保持密切联系，及时解决工程施工中遇到的技术难题。
3。施工过程中，每周编制下周施工进度计划并检查上周计划完成情况，及时调整及控制施工进度计划，确保实现公司指定的本工程施工计划.
4。从合同签定后，我方严格按标书要求施工日期，完成全部工作任务。在施工中应统筹安排，合理安排各工序之间的施工顺序及搭接关系,做好平行流水作业。
7。2工程进度控制管理
1.工程项目进度表
由项目经理部根据业主的工期要求制定，是整个工程的总体进度安排。
2.周工作计划表
每周星期五提交下一周的工作计划表，应严格按照月进度计划来安排每周的工作，以确保能按时按质完成月工作计划中确认的各项任务.
3。工程进度报告
可针对情况每周或某一阶段对工程进度进行详细的汇报。
包头正翔国际二期商业楼体亮化工程施工进度计划表
序号
日期 7月12始
施工内容
12
16
22
28
30
4
8
12
16
22
26
30
4
8
12
14
18
1
材料加工进场

2
管线敷设

3
电缆穿管穿线

4
地埋灯安装

5
LED洗墙灯安装

6
LED加固安装

7
LED洗墙灯局部调试

8
投光灯的安装

9
定位探照

10
灯具接线、线头处理

11
配电柜安装

12
灯具及灯光调试

13
竣工清理

八、安全保证措施
施工安全是所有工程公司极其关心的一个问题，对现场的安全防护设施特别重视,以下就该照明工程的施工安全进行较为详细的阐述：
8.1操作人员个人防护
1、进入施工区域的所有作业人员必须挂牌带安全帽上岗；
2．不准赤脚及穿拖鞋上班;
3、上班前不得饮酒,严禁酒后作业；
4、凡从事二米以上、无法采取可靠防护设施的高处作业人员必须系安全带;
5、从事电气焊、剔凿、磨削作业人员应使用面罩或护目镜；
6、检修用电设备必须先切断电源，停电后方能进行维修。
8.2临时用电安全防护
1、临时用电必须建立对现场的线路、设施的定期检查制度，并将检查、检验记录存档备查；
2、临时配电线路必须按规范架设整齐，架空线必须采用绝缘导线，不得采用塑胶软线，不得成束架空敷设，也不得沿地面明敷设。施工机具、车辆及人员,应与内、外电线路保持安全距离。达不到规范规定的最小距离时，必须采用可靠的防护措施;
3、配电系统必须实行分级配电.各类配电箱、开关箱的安装和内部设置必须符合有关规定，箱内电器必须可靠完好,其选型、定值要符合规定，开关电器应标明用途。各类配电箱、开关箱外观应完整、牢固、防雨、防尘、箱体应外涂安全色标，统一编号，箱内无杂物。停止使用的配电箱应切断电源，箱门上锁；
4、独立的配电系统必须按部颁标准采用三相五线制的按零保护系统,非独立系统可根据现场实际情况采取相应的接零或接地保护方式.各种电气设备和电力施工机械的金属外壳、金属支架及底座必须按规定采取可靠的接零或接地保护；
5、在采用接地和接零保护方式的同时，必须设两级漏电保护装置,实行分级保护,形成完整的保护系统.漏电保护装置的选择应符合规定。各种高大设施必须按规定设避雷装置；
6、手持电动工具的使用，应符合国家标准的有关规定。工具的电源线、插头和插座应完好。电源线不得任意接长和调换，工具的外绝缘应完好无损，维修和保管应由专人负责;
7、电焊机应单独设开关。电焊机外壳应做接零或接地保护。一次线长度应小于5米，二次线长度应小于30米，两侧接线应压接牢固，并安装可靠防护罩。焊把线应双线到位，不得借用金属管道，金属脚手架、轨道及结构钢筋作回路地线。焊把线无破损，绝缘良好。电焊机设置地点应防潮、防雨、防砸。
8.3施工机械安全防护
1、施工机械在使用过程中的需定期检测;
2、施工现场应有施工机械安装、使用、检测、自检记录；
3、操作人员离开施工机械或作业中停电时，应切断电源；
4、施工机械的安全装置必须齐全、灵敏、可靠。
8。4机电设备安全防护
工程涉及的机电设备数
