砂石地基施工方案.doc

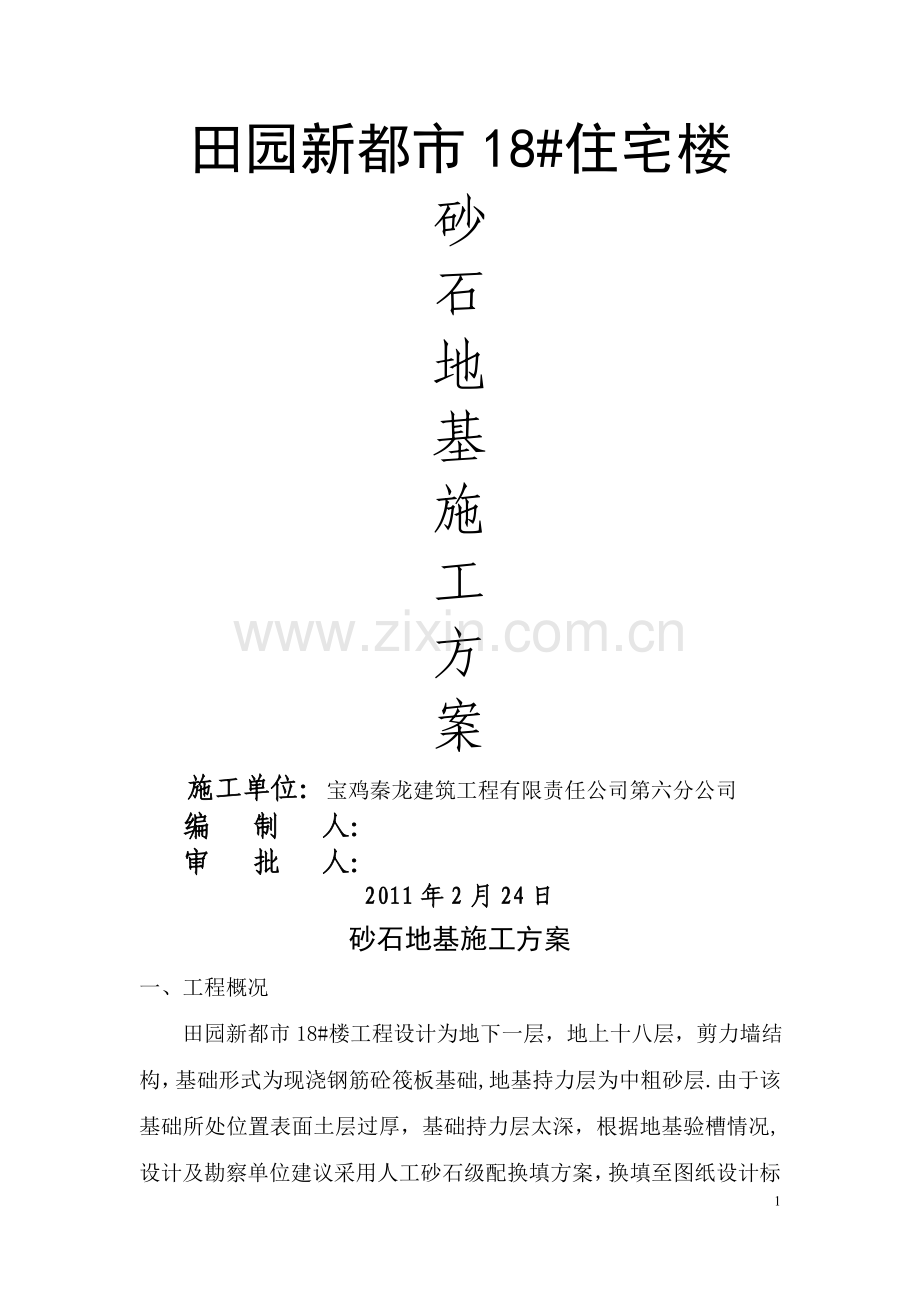

田园新都市18#住宅楼
砂
石
地
基
施
工
方
案
施工单位：宝鸡秦龙建筑工程有限责任公司第六分公司
编 制 人：
审 批 人：
2011年2月24日
砂石地基施工方案
一、工程概况
田园新都市18#楼工程设计为地下一层，地上十八层，剪力墙结构，基础形式为现浇钢筋砼筏板基础,地基持力层为中粗砂层.由于该基础所处位置表面土层过厚，基础持力层太深，根据地基验槽情况,设计及勘察单位建议采用人工砂石级配换填方案，换填至图纸设计标高。根据现场测量标高，实际换填深度为4m。
二、 施工准备
1、 材料及主要机具：
1.1 天然级配砂石或人工级配砂石。宜采用质地坚硬的中砂、粗砂、砾砂、碎（卵）石。碎石或卵石粒径不得大于垫层或虚铺厚度的2/3，并不宜大于50mm。人工级配砂石，颗粒级配应良好。
1。2 级配砂石材料，无草根、树叶、塑料袋等有机杂物及垃圾。
1.3 主要机具：50装载机2辆、20T振动碾压机、手推车、平头铁锹、喷水用胶管、细线、钢尺等。
2 、作业条件:
2。1 设置控制铺筑厚度的标志，在固定的建筑物的边坡上钉上水平标高木橛.
2。2 检查基槽(坑）、管沟的边坡是否稳定，并清除基底上的浮土和积水。
三、 施工工艺
工艺流程:
处理地基表面→级配砂石→分层铺筑砂石→洒水→夯实或碾压→找平验收
1、处理地基表面：将地基上表面的浮土和杂物清除干净，原有地基应平整。根据现场实际情况,由于地基表面有一层粗砂层，决定采用直接在上面加卵石,再用挖掘机在基坑拌和后，用压路机碾压，上面再按级配砂石回填。
2、级配砂石：根据设计及勘察单位的建议，人工级配砂石比例为：砂子：石子=4:6,由于该工程换填工程量过大,决定采用机械级配砂石，即用装载机铲4铲砂子，再铲6铲石子，由基坑上面向基坑底按比例铲拌倾倒，自然拌合均匀后,再在基坑下面由装载机铲运至铺设地方。级配砂石、人工级配的砂石，应将砂石拌和均匀，达到设计要求.
3、 分层铺筑砂石：
3.1 铺筑砂石的每层厚度,为250～300mm，分层厚度用样桩控制。选用压实的方法。大面积的砂石垫层，采用20T振动碾压机碾压。
3。2 砂石地基底面宜铺设在同一标高上.
3。3 分段施工时，接槎处应做成斜坡,每层接岔处的水平距离应错开0.5～1.0m，并应充分压（夯）实。
3.4 铺筑的砂石应级配均匀。如发现砂窝或石子成堆现象,应将该处砂子或石子挖出,分别填入级配好的砂石。
4、 洒水：铺筑级配砂石在夯实碾压前，应根据其干湿程度和气候条件，适当地洒水以保持砂石的最佳含水量，一般为8％～12％。
5、 碾压；碾压的遍数，由现场试验确定.边缘和转角处应用蛙式打夯机补夯密实。
6、 找平和验收：
6.1 施工时应分层找平,碾压密实，测定干砂石的压实系数。下层密实度合格后，方可进行上层施工。
6。2 最后一层碾压夯实完成后，表面应拉线找平,并且要符合设计规定的标高。
四、 质量标准
1、保证项目:
1。1 基底土质必须符合设计要求。
1。2 碾压后压实系数必须符合设计要求和施工规范的规定.
2、 基本项目：
2。1 级配砂石的配料正确，拌合均匀，虚铺厚度符合规定，夯压密实。
2。2 分层留接槎位置正确，方法合理，接槎夯压密实,平整。
3、 允许偏差项目,见表2-4。
砂石地基的允许偏差 表2—4
项 次
项 目
允许偏差
mm
检 验 方 法
1
2
顶面标高
表面平整度
±15
20
用水准仪或拉线和尺量检查
用2m靠尺和楔形塞尺量检查
五、 成品保护
1 、 回填砂石时，应注意保护好现场轴线桩、标准高程桩,防止碰撞位移，并应经常复测.
2 、 地基范围内不应留有孔洞。完工后如无技术措施，不得在影响其稳定的区域内进行挖掘工程。
3 、 施工中必须保证边坡稳定，防止边坡坍塌。
4、 夜间施工时，应合理安排施工顺序，配备足够的照明设施;防止级配砂石不准或铺筑超厚。
5、 级配砂石成活后，应连续进行上部施工；否则应适当经常洒水润湿。
六、 应注意的质量问题
1、 大面积下沉：主要是未按质量要求施工，分层铺筑过厚、碾压遍数不够、洒水不足等。要严格执行操作工艺的要求。
2、 局部下沉：边缘和转角处夯打不实，留接槎没按规定搭接和夯实。对边角处的夯打不得遗漏。
3、 级配不良：应配专人及时处理砂窝、石堆等问题,做到砂石级配良好。
4、 密实度不符合要求：坚持分层检查砂石地基的质量。每层的纯砂检查点的干砂质量密度。必须符合规定,否则不能进行上一层的砂石施工。
5 、 砂石垫层厚度不宜小于100mm；冻结的天然砂石不得使用。
宝鸡秦龙建筑工程有限责任公司第六分公司
田园新都市18#住宅楼
2011年2月24日
