1、电气安全总复习-150713106 JMS第一章:1、 电气危害的特点?电气危害的加害源有哪些?电气危害的特点:1 非直观性。2 途径广。3 能量大小悬殊,谱密度多样。4 作用时间长短不一。5 关联性.危害间、危害与防护措施间、不同防护措施相互之间.电气危害加害源:1 供配电系统 危害对象:系统自身;系统所处环境中的其他事物.2 雷电、静电等 危害对象:所处环境中的其他事物,包括电气电子系统和建(构)筑屋等。2、 绝缘材料的电气性能参数?1 绝缘电阻率。 107m。与温度反相关,温度特性与导体相反.2 介质损耗因数。2.1 介质损耗。交变电压作用下绝缘介质中产生的有功功率损耗,简称介损。2.2
2、 介损机理探讨。交变电压作用下介质中主要会产生泄漏和极化两种现象。2.3 介质损耗角.介损功率与介质体积、外加电压等有关,不能表征材料的性质。介损角只与材料有关。工程上一般测量介损角正切值tan,称为介损因数。3 介电强度。指绝缘不被击穿所能承受的最大电场强度,又称介质强度.3、 介损因数与材料发热之间的关系?4、 绝缘材料性能的好坏与吸收比之间的关系?5、 绝缘结构按功能和按保护功能各分为几种?1 绝缘结构按功能可分为工作绝缘和保护绝缘2 按保护功能区分的绝缘形式:a. 基本绝缘。带电部件上对触电起基本保护作用的绝缘结构。(介绍工作绝缘)b. 附加绝缘。为在基本绝缘损坏情况下防止触电而附加在

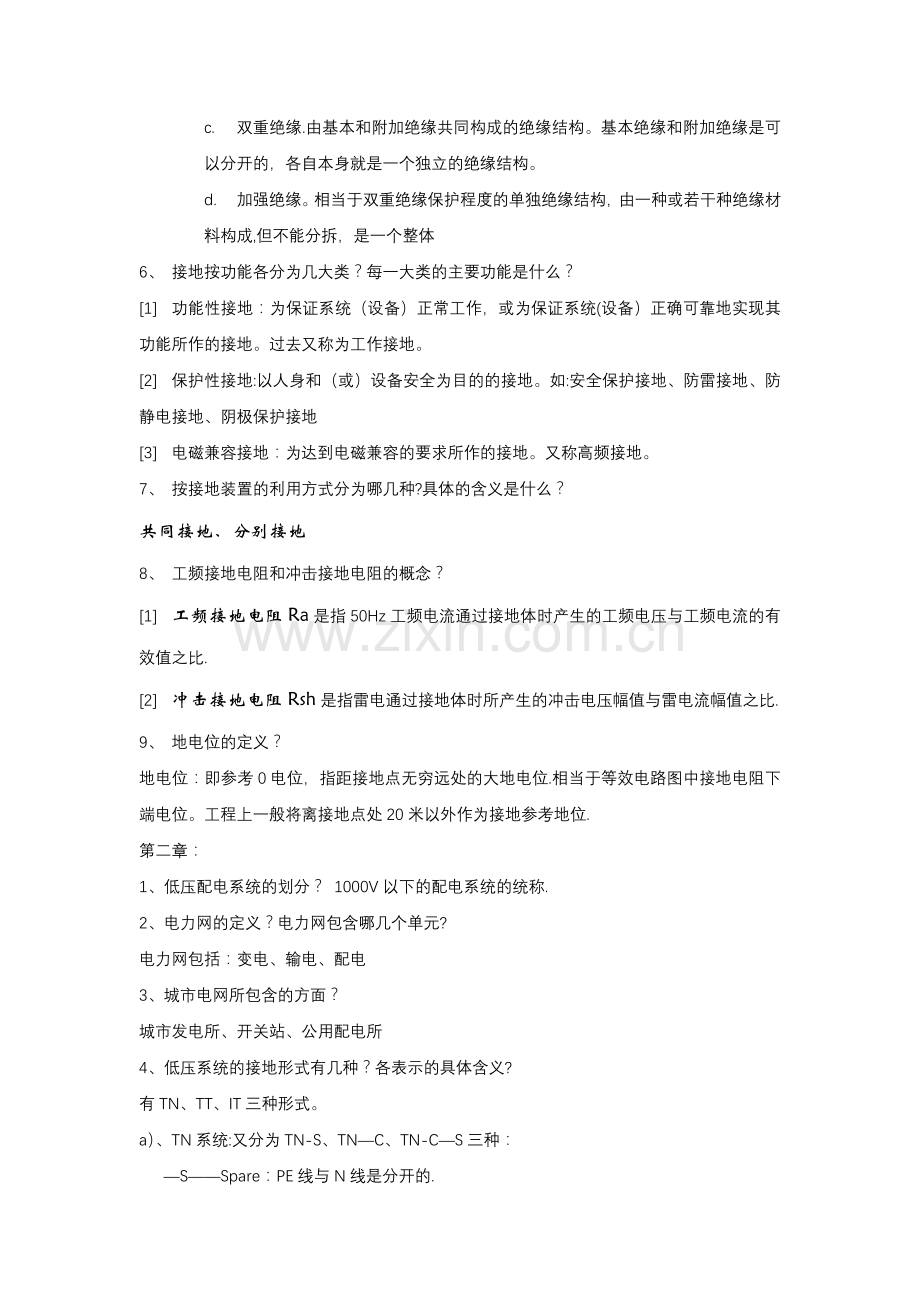

3、基本绝缘之外的一种独立绝缘结构,又称辅助绝缘。c. 双重绝缘.由基本和附加绝缘共同构成的绝缘结构。基本绝缘和附加绝缘是可以分开的,各自本身就是一个独立的绝缘结构。d. 加强绝缘。相当于双重绝缘保护程度的单独绝缘结构,由一种或若干种绝缘材料构成,但不能分拆,是一个整体6、 接地按功能各分为几大类?每一大类的主要功能是什么?1 功能性接地:为保证系统(设备)正常工作,或为保证系统(设备)正确可靠地实现其功能所作的接地。过去又称为工作接地。2 保护性接地:以人身和(或)设备安全为目的的接地。如:安全保护接地、防雷接地、防静电接地、阴极保护接地3 电磁兼容接地:为达到电磁兼容的要求所作的接地。又称高频
4、接地。7、 按接地装置的利用方式分为哪几种?具体的含义是什么?共同接地、分别接地8、 工频接地电阻和冲击接地电阻的概念?1 工频接地电阻Ra是指50Hz工频电流通过接地体时产生的工频电压与工频电流的有效值之比.2 冲击接地电阻Rsh是指雷电通过接地体时所产生的冲击电压幅值与雷电流幅值之比.9、 地电位的定义? 地电位:即参考0电位,指距接地点无穷远处的大地电位.相当于等效电路图中接地电阻下端电位。工程上一般将离接地点处20米以外作为接地参考地位.第二章:1、低压配电系统的划分? 1000V以下的配电系统的统称.2、电力网的定义?电力网包含哪几个单元?电力网包括:变电、输电、配电3、城市电网所包
5、含的方面?城市发电所、开关站、公用配电所4、低压系统的接地形式有几种?各表示的具体含义?有TN、TT、IT三种形式。a)、TN系统:又分为TN-S、TNC、TN-CS三种: SSpare:PE线与N线是分开的. CCombine:PE线与N线是合用的。 CS混合形式.电源侧部分为TNC,负荷侧部分为TN-S.b)、TT系统 注意单独接地和共同接地c)、IT系统 IT系统可引出中性线,但大多不引出5、常用的低压电器有哪些?工作原理是什么?在电路中起什么作用?常用低压电器的符号及功能?断路器的长延时、短延时和瞬时延。隔离开关:开关电器,承载正常负荷电路;不允许带负荷操作 负荷开关:开关电器,分断、
6、接通、承载正常负荷电路;有条件分断过负荷电路 断路器:保护与开关电器,分断、接通、承载正常负荷电路;分断、接通过负荷及短路电路 熔断器:保护电器,主要作短路保护;有条件提供过负荷保护 避雷器:电气系统雷击过电压防护电器5、短路原因、短路危害?原因:电气系统(设备)载流部分的绝缘损坏,其次是人员误操作、鸟兽危害等。危害:短路电流往往要比正常负荷电流大十几倍或几十倍,使系统(设备)温度急剧上升,致使绝缘老化或损坏;产生的电动力,致使系统(设备)载流部分变形或损坏;使系统电压骤降,影响系统其他设备的正常运行;不对称短路的短路电流会对通信和电子设备等产生电磁干扰等。)6、短路电流的计算(三相短路各参数
7、的计算、相保短路电流的计算(特别要注意温度对导线电阻的影响))?7、过电流保护的原则?过电流保护有:过载保护和短路保护,原则就是保护装置应先于被保护元件被过电流效应损坏而动作8、相线导体截面积的选择?(按短路热稳定性校验会计算)中性线导体截面积的选择规则第三章1、 电击的概念?电击的形式?电击即通常所说的“触电”,指人、畜因触及带电的导体而受到生理伤害的事件。电击形式1 直接电击:人或动物触及到正常工作时带电的导体所产生的电击.特点:电击强度为线电压或相电压。2 间接电击:人或动物触及到正常工作时本不带电、但却因故异常带电的导体所产生的电击.特点:点击强度差异很大,多因故障产生.2、 人体通过
8、电流时的生理反应的四个阀值是什么?各表示的具体含义?(1)反应阈。0。5mA。(2)感知阈。以50概率计,男:1。1mA;女:0.7mA。(3)摆脱阈。以50概率计,男:16mA;女:10.5mA。(4)室颤阈.是电流持续时间的函数,最低值50mA。大于室颤阈的电流被认为是致命的。3、 人体电阻?安全电压是多少?正常环境条件下,人体阻抗取1000(近似纯阻性);最高2125。工频安全电压取50V。一般潮湿环境下工频安全电压取25V。4、 触电的方式有哪几种?单相触电、两相触电、跨步电压5、 电气设备防电击措施有哪些?是怎样实现防护的?绝缘、屏护、间距6、 何为低压系统接地故障?接地故障与电击事
9、故、单相短路故障之间的关系?1 接地故障定义相导体与大地或与大地有联系的导体之间的非正常电气连接,称为接地故障.如:相线与接地的PE线、PEN线、建筑物金属构件的电气连接,相线跌落大地等。2 接地故障与电击事故的关系对电击防护I类用电设备而言,在TT、TN、IT系统中,设备外壳都通过PE线与大地相连,设备相导体碰壳(漏电)故障即相导体与PE线电气连接,因此均为接地故障.大多数直接电击也可看成是接地故障,相导体通过人体阻抗接地。3 接地故障与单相短路故障的异同是按两种标准对故障进行的不同分类。(1)TT、TN、IT系统中,相线与中性线(如果有的话)间的金属性连接均为单相短路故障,但只有TT和TN
10、系统中同时又是接地故障。(2)TT、TN、IT系统中,相线与PE线间的金属性连接均为接地故障,但只有TN系统中同时又是单相短路故障。7、 TT、TN、IT系统间接电击防护性能分析?TN-CS系统的重复接地?(P66)1 TT、TN系统均无直接电击防护能力,IT系统对相-地间直接电击可能有一定的防护能力,这取决于系统接地故障电流大小。2 TT系统靠接地电阻降低预期接触电压,但通常不能将其降至安全电压以内,自身电击防护性能不能满足电击防护要求。3 TN系统将碰壳接地故障转化为单相短路故障,靠过电流保护电器切断电源进行电击防护,有效性取决于切断时间。8、 剩余电流保护装置的工作原理?是如何应用的?剩
11、余电流(Residual Current).从工作端子以外的地方流过的电流,俗称漏电电流。剩余电流保护器(RCD):一种电流型漏电保护电器,他通过检测一个名为“剩余电流的特征电气参量来发现电击危险性或点击事件,并发出信号或直接处理。工作原理 1)理论基础:KCL. 2)技术途径:通过带电导体检测非带电导体(系统本身的或系统以外的)上是否流有电流。 9、 特低电压的使用?SELV:安全特低电压,不能接地。PELV:保护特低电压,可一点接地。FELV:功能特低电压,工作本身需要低电压。5、直接电击防护、间接电击防护各有哪些防护措施?P966、电弧的产生过程及灭弧的方法?开关触头电弧的形成过程及灭弧
12、原理、具体方法?产生过程:开关电器开关时,由于电场存在,产生击穿电压,温度急剧升高形成高温,产生电弧。灭弧方式: 拉长电弧、真空灭弧、狭缝灭弧第四章1、雷电的特点及危害?感应雷有几种形式?雷电特点:高电压、高电流危害:热效应,机械力效应,电磁效应。雷击方式:直接雷击,感应雷击。感应雷的形式:静电感应、电磁感应气象参数 雷暴日,雷暴小时。按雷暴日可划分雷击强度区域: 少雷区:年雷暴日少于15; 多雷区:年雷暴日4090; 强雷区:年雷暴日大于90。2、接闪器有几种形式?滚球法半径的确定?单支避雷针的保护范围计算?(P129-P130)接闪器形式:避雷针、避雷线、避雷带、避雷网。滚球半径:滚球半径
13、hr取值。按建筑物防雷类别固定取值: 一类防雷建筑:30m; 二类防雷建筑:45m; 三类防雷建筑:60m。3、外部防雷系统导致的次生雷害及防护?1 反击及防护1) 反击原理。雷电流下泄入地的过程中,会在引下线和接地阻抗 上产生压降,该压降使接地体和引下线上产生很高的对地电压,位置越高,对地电压越大。该电压可能高到击穿一定厚度的空气或土壤的程度,向仍处于地电位的金属体放电,产生与雷击放电类似的危害。反击的防范间距:使防雷引下线和接地体与其他金属体间拉开足够的距离,增大击穿所需电压,从而避免反击。一般地上间距大于5m,地下大于3m。等电位:在确信不会产生其他不良后果的前提下,将引下线与附近的金属
14、体电气联通,强制等电位,避免反击发生。2 雷电电磁感应防护封闭环路开口第五章1、过电压产生的原因?过电压指系统出现了超过正常电压范围的高电压值,它不仅指工频电压,也包括其他频率或波形的电压。过电压主要对线路、配电设备和变压器危害大,低压系统中特定类型过电压对用电设备和环境也有危害。过电压的形式:带电导体对地的过电压,称为共模过电压.带电导体之间的过电压,称为差模过电压。外部过电压能量来自于雷电,过电压大小与系统标称电压无关,因此对中、低压系统危害特别大。内部过电压能量来自于系统本身,过电压程度与系统标称电压密切相关,因此对超高压和特高压系统危害特别大2、变配电所过电压的保护措施?(一)阀式避雷
15、器的保护原理(二)变配电所电气设备的过电压保护(三)变配电所进线段保护3、避雷器的种类及防雷原理?1) 保护间隙。特性陡峭、灭弧能力不强、动作后有截波现象,安装在室外,以泄放能量为主要任务2)排气管式避雷器。灭弧能力提高,其他改进不大。4、工频续流可能导致的后果?工频续流过电压过去后,避雷器仍处于导通状态,在系统正常工作电压作用下,会产生对地工频电流。后果:系统继电保护会动作跳闸,造成停电事故;或避雷器本身会被烧坏或爆炸。5、避雷器的残压与被保护设备的耐压值之间的关系?残压。避雷器导通后,冲击放电电流在避雷器阻抗上产生的压降。残压低于被保护设备的冲击电压。6、低压系统常见的异常过电压原因?1)
16、 中性点位移2) 直接传导性过电压 3) 通过接地体传导的过电压7、电涌的定义、原理及与避雷器的区别?电涌:以雷击电磁脉冲(LEMP)和(或)操作电磁脉冲(SEMP)为骚扰源,在电气电子系统中耦合的能量脉冲.电涌能量骚扰源能量耦合衰减电涌是LEMP或(和)SEMP通过阻性、感性或容性耦合传递到低压系统或电子信息系统上的能量脉冲.电涌的危害以脉冲电压或脉冲电流的形式出现。危害的对象除了绝缘以外,还包括用电设备本身的元、器件(又称硬件).8、电涌保护的级间配置规则?上级电涌保护应能可靠保证下级电涌保护器不致受到电涌损坏。9、电涌保护与其它保护之间的配合?不要构成短路第六章1、电气火灾的火源、起因?火源:电火花与电弧、电气设备或线路上产生的危险高温起因:a) 接触不良。b) 过电流。c) 异常电压升高.d) 不稳定短路或接地故障.e) 绝缘缺陷。f) 铁损过大。g) 电动机机械运动受阻。h) 误操作。i) 设计选型或安装失误。j) 雷击。2、爆炸和火灾危险性环境有哪些?
