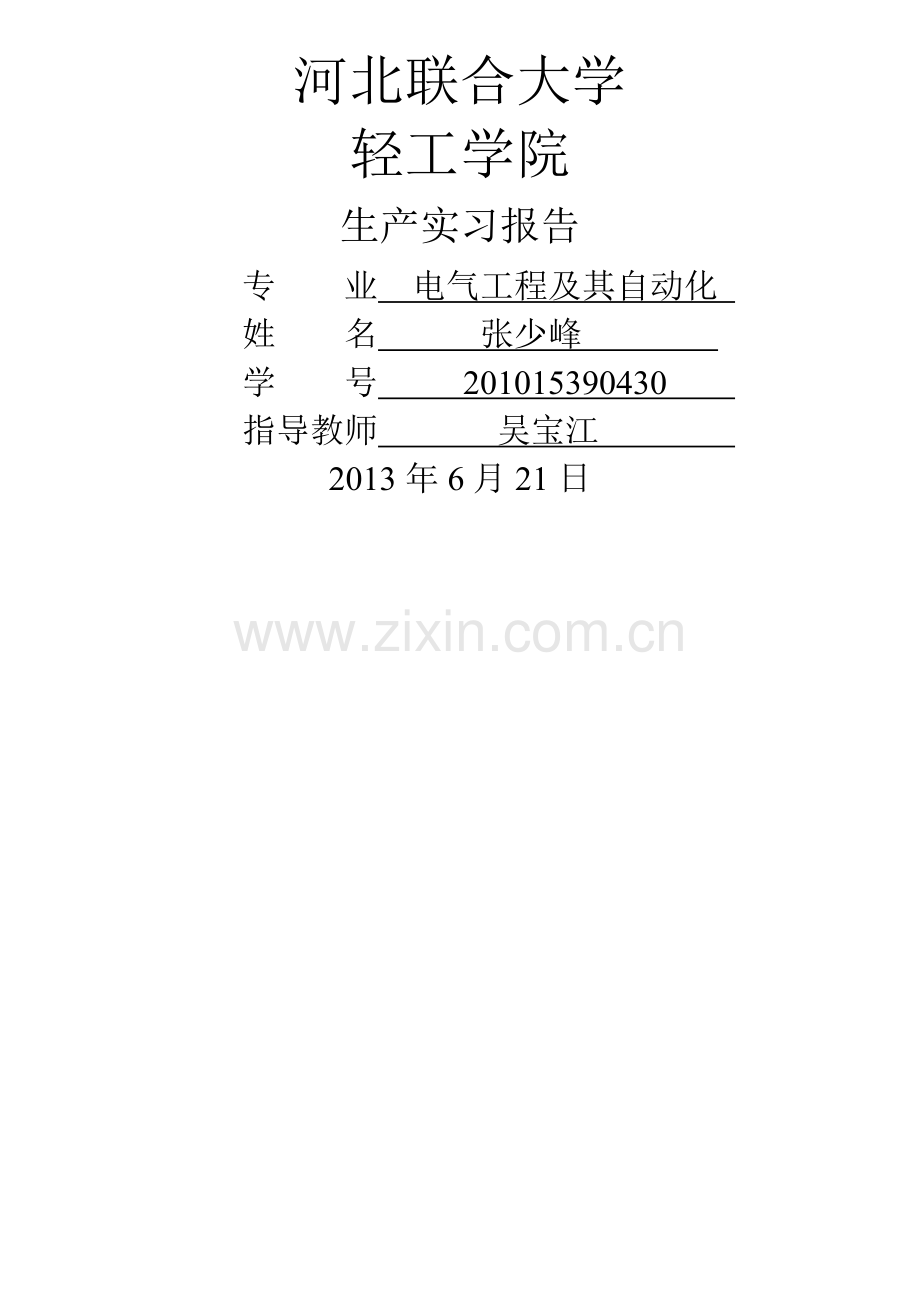

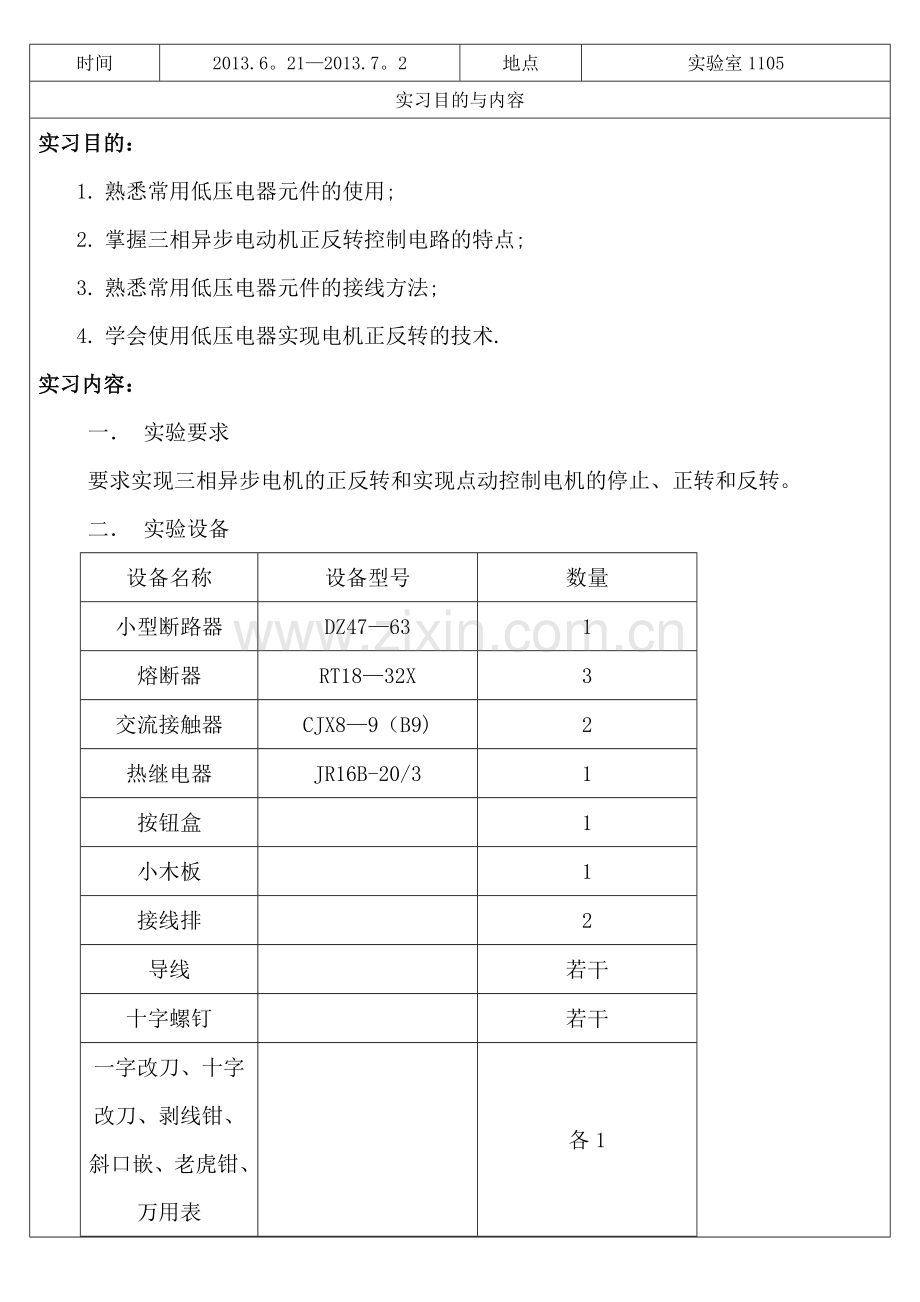

河北联合大学轻工学院生产实习报告专 业 电气工程及其自动化 姓 名 张少峰 学 号 201015390430 指导教师 吴宝江 2013年6月21日时间2013.6。212013.7。2地点实验室1105实习目的与内容实习目的： 1. 熟悉常用低压电器元件的使用;2. 掌握三相异步电动机正反转控制电路的特点;3. 熟悉常用低压电器元件的接线方法;4. 学会使用低压电器实现电机正反转的技术.实习内容：一 实验要求要求实现三相异步电机的正反转和实现点动控制电机的停止、正转和反转。二 实验设备设备名称设备型号数量小型断路器DZ47631熔断器RT1832X3交流接触器CJX89（B9)2热继电器JR16B-20/31按钮盒1小木板1接线排2导线若干十字螺钉若干一字改刀、十字改刀、剥线钳、斜口嵌、老虎钳、万用表各1三 实验步骤1。根据实验要求画出主电路图和控制回路图，因为交流接触器的线圈输入要求是220V,故选择单相220V供电。(1) 电路原理图： （2)接线图 2 根据原理图连接电气实物图.连接顺序为先主电路后控制回路。连接好的实物图如下： 3。在未通电的情况下，用万用表检查各线路是否连通,并检查常开常闭触电是否连通，确认无误后依次按下三个按钮检查当常开变常闭时各线路是否连通;最后检查各互锁是否实现,同时按下正转、反转电路，看线路还会连通不。 4. 确认各线路无问题时可以上电实验，看功能是否实现. 四、实验结果：当按下正转按钮时，电机实现顺时针旋转，同时正转指示灯亮起，此时按下停止按钮,电机停止转动，按下反转按钮时,电机逆时针旋转,同时反转指示灯亮起.根据实验结果表明：功能完全实现，达到预期要求。 五、实验总结1、电路安装及综合调试（1）电气元件的安装，应按接线图上的位置安装固定；（2）电路的安装应严格遵守工艺操作规程；（3） 最好的接线方式是先根据接线图配线,配线后，应在每一线的两端穿上号码简并编号，最后依据线号进行接线和捆绑、整形; （4)安装接线前应对所使用的电器元器件逐个进行检查(外观、活动机构是否灵活、线圈、触头是否完好-万用表查）;（各器件简介） （5）按图接线，注意接配线工艺； （6)线路的检查和试车运行，注重检查方法电阻法与电压法;(7）故障的查找与排除; 2、电气控制配线工艺;(1）布线时，严禁损伤线芯和导线绝缘； （2)各电器元件接线端子引出导线的走向,以元件的水平中心线为界线,上端进入上线槽，下端进入上线槽，任何导线都不允许从水平方向进入走线槽内，搞清控制电路中各电气元件的作用和接线方式以及它们的控制方式;(3）导间之间连接一般不允许直接架空敷设,元件与线槽之间的外露导线，应走线合理并尽可能做到横平竖直,变换走向要垂直.同一个元件上位置一致的端子和同型号电器元件中位置一致的端子上引出或引入的导线，应敷设在同一平面上,做到高低一致或前后一致,不得交叉,一般一个接线端子最多只能连接两根导线。3。继电器、接触器的线圈不能串联只能并联，不然造成主电路短路，烧坏电机实习收获通过本次亲手实践，熟悉了低压电器的选用与实际应用。结合所学的专业知识，加深了对电器控制技术的理解。熟练了电工工具的使用,了解异步电动机的铭牌数据、绕组接法与认识常用的接触器、继电器、按钮等常用控制电器; 掌握电气元器件的检查、器件布局和线路安装的工艺要求及接线原则熟悉控制系统电气原理图和安装原理图的绘制; 掌握控制电路的工作原理和通电试车后故障的排除。学生： 张少峰2013 年 6 月 21 日成绩评定优秀良好中等及格不及格指导教师： 年 月 日
