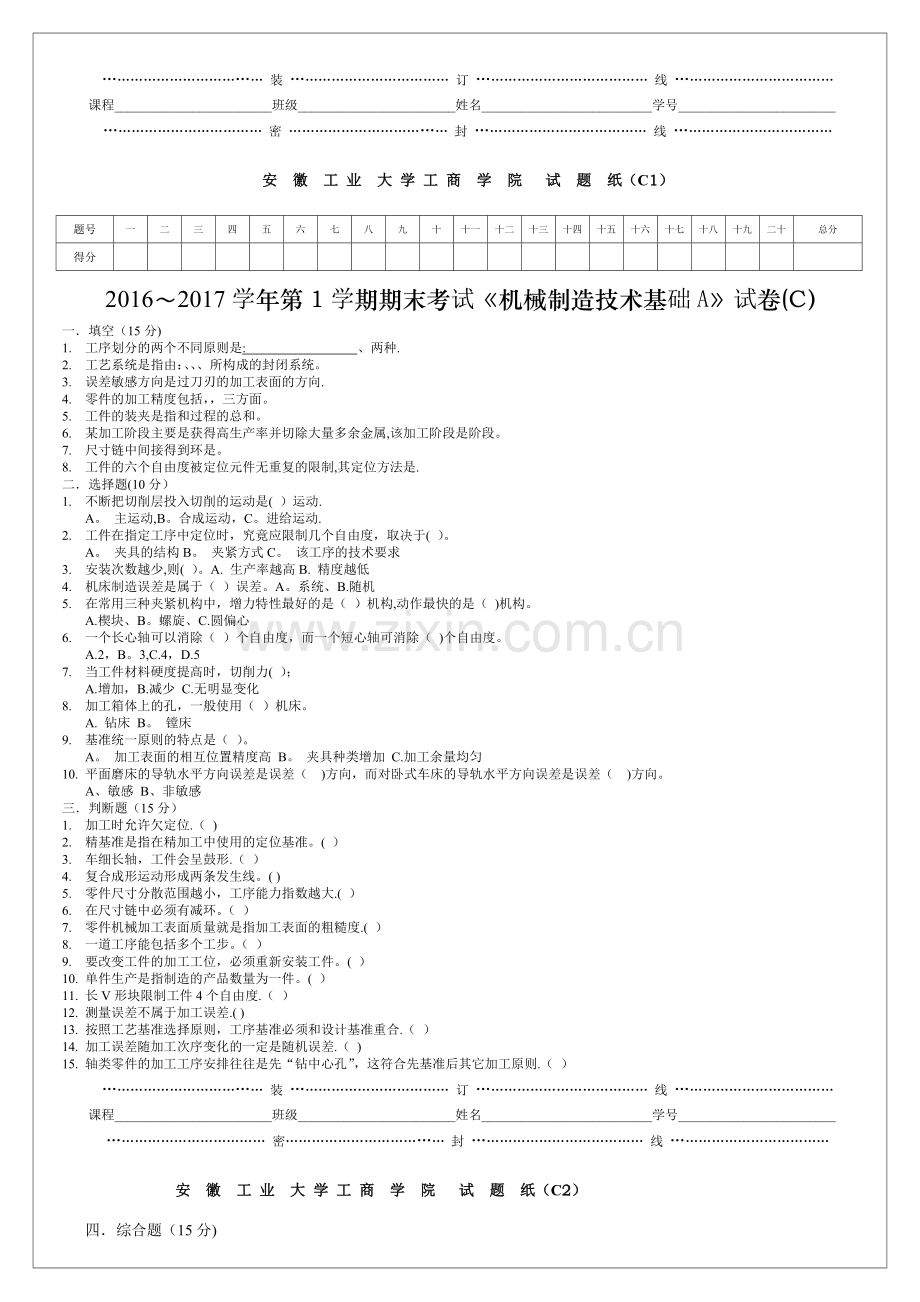

2016～2017学年第1学期期末考试《机械制造技术基础A》试卷(C）
一．填空（15分)
1. 工序划分的两个不同原则是: 、两种.
2. 工艺系统是指由：、、、所构成的封闭系统。
3. 误差敏感方向是过刀刃的加工表面的方向.
4. 零件的加工精度包括，，三方面。
5. 工件的装夹是指和过程的总和。
6. 某加工阶段主要是获得高生产率并切除大量多余金属,该加工阶段是阶段。
7. 尺寸链中间接得到环是。
8. 工件的六个自由度被定位元件无重复的限制,其定位方法是.
二．选择题(10分）
1. 不断把切削层投入切削的运动是( ）运动.
A。 主运动,B。合成运动，C。进给运动.
2. 工件在指定工序中定位时，究竟应限制几个自由度，取决于( ）。
A。 夹具的结构B。 夹紧方式C。 该工序的技术要求
3. 安装次数越少,则( ）。A. 生产率越高B. 精度越低
4. 机床制造误差是属于（ ）误差。A。系统、B.随机
5. 在常用三种夹紧机构中，增力特性最好的是（ ）机构,动作最快的是（ )机构。
A.楔块、B。螺旋、C.圆偏心
6. 一个长心轴可以消除（ ）个自由度，而一个短心轴可消除（ )个自由度。
A.2，B。3,C.4，D.5
7. 当工件材料硬度提高时，切削力( ）；
A.增加，B.减少 C.无明显变化
8. 加工箱体上的孔，一般使用（ ）机床。
A. 钻床 B。 镗床
9. 基准统一原则的特点是（ ）。
A。 加工表面的相互位置精度高 B。 夹具种类增加 C.加工余量均匀
10. 平面磨床的导轨水平方向误差是误差（ )方向，而对卧式车床的导轨水平方向误差是误差（ )方向。
A、敏感 B、非敏感
三．判断题（15分）
1. 加工时允许欠定位.（ )
2. 精基准是指在精加工中使用的定位基准。( ）
3. 车细长轴，工件会呈鼓形.（ ）
4. 复合成形运动形成两条发生线。( )
5. 零件尺寸分散范围越小，工序能力指数越大.( ）
6. 在尺寸链中必须有减环。（ ）
7. 零件机械加工表面质量就是指加工表面的粗糙度.( ）
8. 一道工序能包括多个工步。（ ）
9. 要改变工件的加工工位，必须重新安装工件。( ）
10. 单件生产是指制造的产品数量为一件。( ）
11. 长V形块限制工件4个自由度.（ ）
12. 测量误差不属于加工误差.( )
13. 按照工艺基准选择原则，工序基准必须和设计基准重合.（ ）
14. 加工误差随加工次序变化的一定是随机误差.（ )
15. 轴类零件的加工工序安排往往是先“钻中心孔”，这符合先基准后其它加工原则.（ ）
……………………………… 装 ……………………………… 订 ………………………………… 线 ………………………………
课程________________________班级________________________姓名__________________________学号________________________
……………………………… 密……………………………… 封 ………………………………… 线 ………………………………
安 徽 工 业 大 学 工 商 学 院 试 题 纸（C2）

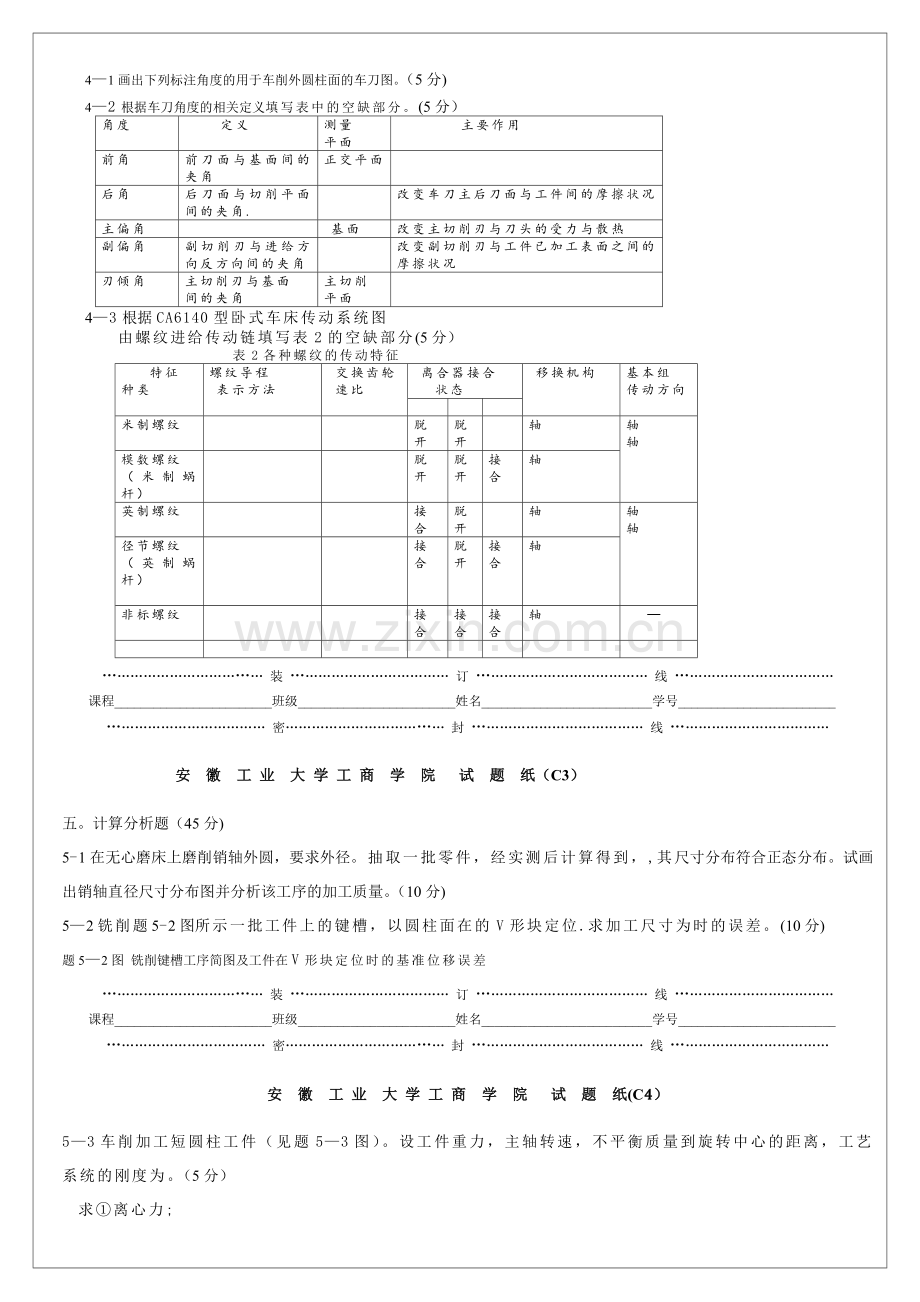

四． 综合题（15分)
4—1画出下列标注角度的用于车削外圆柱面的车刀图。（5分)
4—2根据车刀角度的相关定义填写表中的空缺部分。(5分）
角度
定义
测量
平面
主要作用
前角
前刀面与基面间的夹角
正交平面

后角
后刀面与切削平面间的夹角.

改变车刀主后刀面与工件间的摩擦状况
主偏角

基面
改变主切削刃与刀头的受力与散热
副偏角
副切削刃与进给方向反方向间的夹角

改变副切削刃与工件已加工表面之间的
摩擦状况
刃倾角
主切削刃与基面
间的夹角
主切削
平面

4—3根据CA6140型卧式车床传动系统图
由螺纹进给传动链填写表2的空缺部分(5分）
表2各种螺纹的传动特征
特征
种类
螺纹导程
表示方法
交换齿轮
速比
离合器接合
状态
移换机构
基本组
传动方向

米制螺纹

脱
开
脱
开

轴
轴
轴
模数螺纹
（米制蜗杆）

脱
开
脱
开
接
合
轴
英制螺纹

接
合
脱
开

轴
轴
轴

径节螺纹
（英制蜗杆）

接
合
脱
开
接
合
轴

非标螺纹

接
合
接
合
接
合
轴
─

……………………………… 装 ……………………………… 订 ………………………………… 线 ………………………………
课程________________________班级________________________姓名__________________________学号________________________
……………………………… 密……………………………… 封 ………………………………… 线 ………………………………
安 徽 工 业 大 学 工 商 学 院 试 题 纸（C3）
五。计算分析题（45分)
5-1在无心磨床上磨削销轴外圆，要求外径。抽取一批零件，经实测后计算得到，,其尺寸分布符合正态分布。试画出销轴直径尺寸分布图并分析该工序的加工质量。（10分)
5—2铣削题5-2图所示一批工件上的键槽，以圆柱面在的V形块定位.求加工尺寸为时的误差。(10分)
题5—2图 铣削键槽工序简图及工件在V形块定位时的基准位移误差
……………………………… 装 ……………………………… 订 ………………………………… 线 ………………………………
课程________________________班级________________________姓名__________________________学号________________________
……………………………… 密……………………………… 封 ………………………………… 线 ………………………………
安 徽 工 业 大 学 工 商 学 院 试 题 纸(C4）
5—3车削加工短圆柱工件（见题5—3图）。设工件重力，主轴转速，不平衡质量到旋转中心的距离，工艺系统的刚度为。（5分）
求①离心力;
②在半径(加工误差敏感）方向上的加工误差
题5—3图 惯性力引起的加工误差
5—4.分析CA6140型卧式车床主轴箱传动系统（见题5。4图)。(10分）
求①以主电机为首件、主轴为末端件，写出其主轴转速 的运动平衡式；
②分析主运动传动系统主轴反转时的传动级数；
③计算主轴的最高转速 和最低转速 。
题5-4图 CA6140型卧式车床主轴箱传动系统图
……………………………… 装 ……………………………… 订 ………………………………… 线 ………………………………
课程________________________班级________________________姓名__________________________学号________________________
……………………………… 密……………………………… 封 ………………………………… 线 ………………………………
安 徽 工 业 大 学 工 商 学 院 试 题 纸（C5）
5—5。 一次加工满足多个设计尺寸要求时工序尺寸及公差的计算（10分)
齿轮上内孔及键槽的加工顺序如下：
工序1:镗内孔至；
工序2：插槽至尺寸；
工序3：热处理—淬火；
工序4：磨内孔至,
同时保证键槽深度。
求：① 做出尺寸链图;
②按照加工顺序确定封闭环；
③画箭头分出增环和减环；
④中间工序尺寸的计算.
题5—5图 齿轮孔及键槽加工的工艺尺寸链
