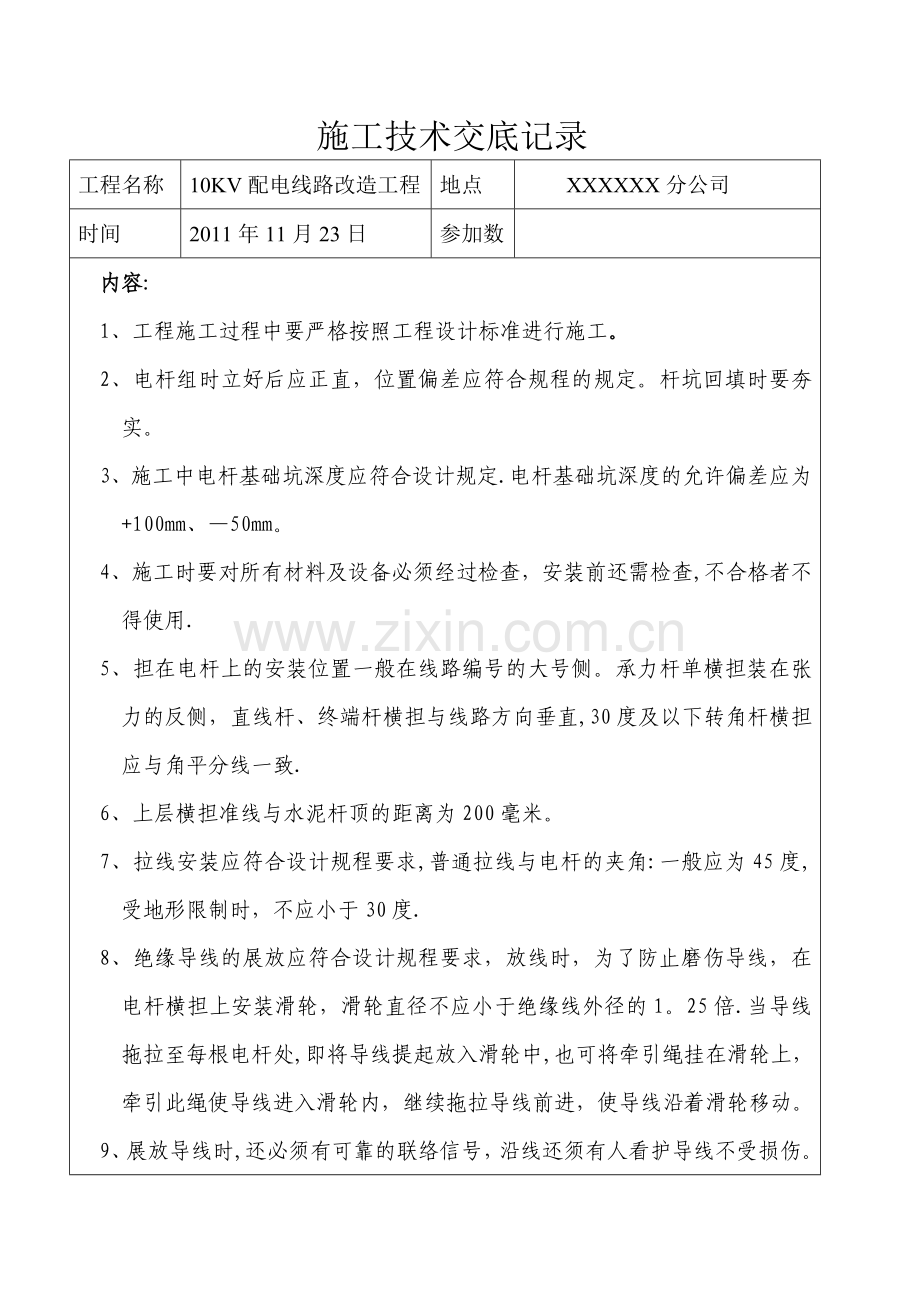

施工技术交底记录
工程名称
10KV配电线路改造工程
地点
XXXXXX分公司
时间
2011年11月23日
参加数

内容:
1、工程施工过程中要严格按照工程设计标准进行施工。
2、电杆组时立好后应正直，位置偏差应符合规程的规定。杆坑回填时要夯实。
3、施工中电杆基础坑深度应符合设计规定.电杆基础坑深度的允许偏差应为+100mm、—50mm。
4、施工时要对所有材料及设备必须经过检查，安装前还需检查,不合格者不得使用.
5、担在电杆上的安装位置一般在线路编号的大号侧。承力杆单横担装在张力的反侧，直线杆、终端杆横担与线路方向垂直,30度及以下转角杆横担应与角平分线一致.
6、上层横担准线与水泥杆顶的距离为200毫米。
7、拉线安装应符合设计规程要求,普通拉线与电杆的夹角:一般应为45度,受地形限制时，不应小于30度.
8、绝缘导线的展放应符合设计规程要求，放线时，为了防止磨伤导线，在电杆横担上安装滑轮，滑轮直径不应小于绝缘线外径的1。25倍.当导线拖拉至每根电杆处,即将导线提起放入滑轮中,也可将牵引绳挂在滑轮上，牵引此绳使导线进入滑轮内，继续拖拉导线前进，使导线沿着滑轮移动。
9、展放导线时,还必须有可靠的联络信号，沿线还须有人看护导线不受损伤。当导线在跨越道路和跨越其它线路处也应设专人看守。
10、在展放导线的过程中，对已展放的导线应进行外观检查，导线不应发生磨伤、断股、扭曲、金钩、断头等现象。可根据导线的不同损伤情况进行修补处理.
11、紧线符合设计规程要求，架空线路的紧线和测量导线的弧垂（驰度）应配合进行，观测弛度应使用弛度板(尺)或其他器具进行.
12、10KV及以下架空电力线路的导线紧好后，弧垂的误差不应超过设计弧垂±5％。同档内各相导线弧垂宜一致,水平排列的导线弧垂相差不应大于50mm。
13、绝缘配电线路跨越建筑物时，如需跨越，导线与建筑物的垂直距离在最大的计算弧垂情况下，符合设计规程要求.
14、跨越重要的电力线、通讯线、铁路和公路等处所,跨越档内不准许有接头。
15、承力接头的连接采用钳压法、液压法施工，在接头处安装辐射交联热收缩管护套或预扩张冷缩绝缘套管（统称绝缘护套）。导线接头应紧密、牢靠、
16、柱上开关的安装应符合设计规程要求，安装牢固、排列整齐。分、合操作灵活、可靠.接触表面清洁无氧化膜，并应涂以薄层电力复合脂。
瓷件、套管良好,不应有损伤和裂缝.
交底人： 接受人: 时间： 年 月 日
施 工 技 术 交 底 记 录
（10KV配电线路改造工程)
绥中长明电力安装有限公司
