空调器教案.doc

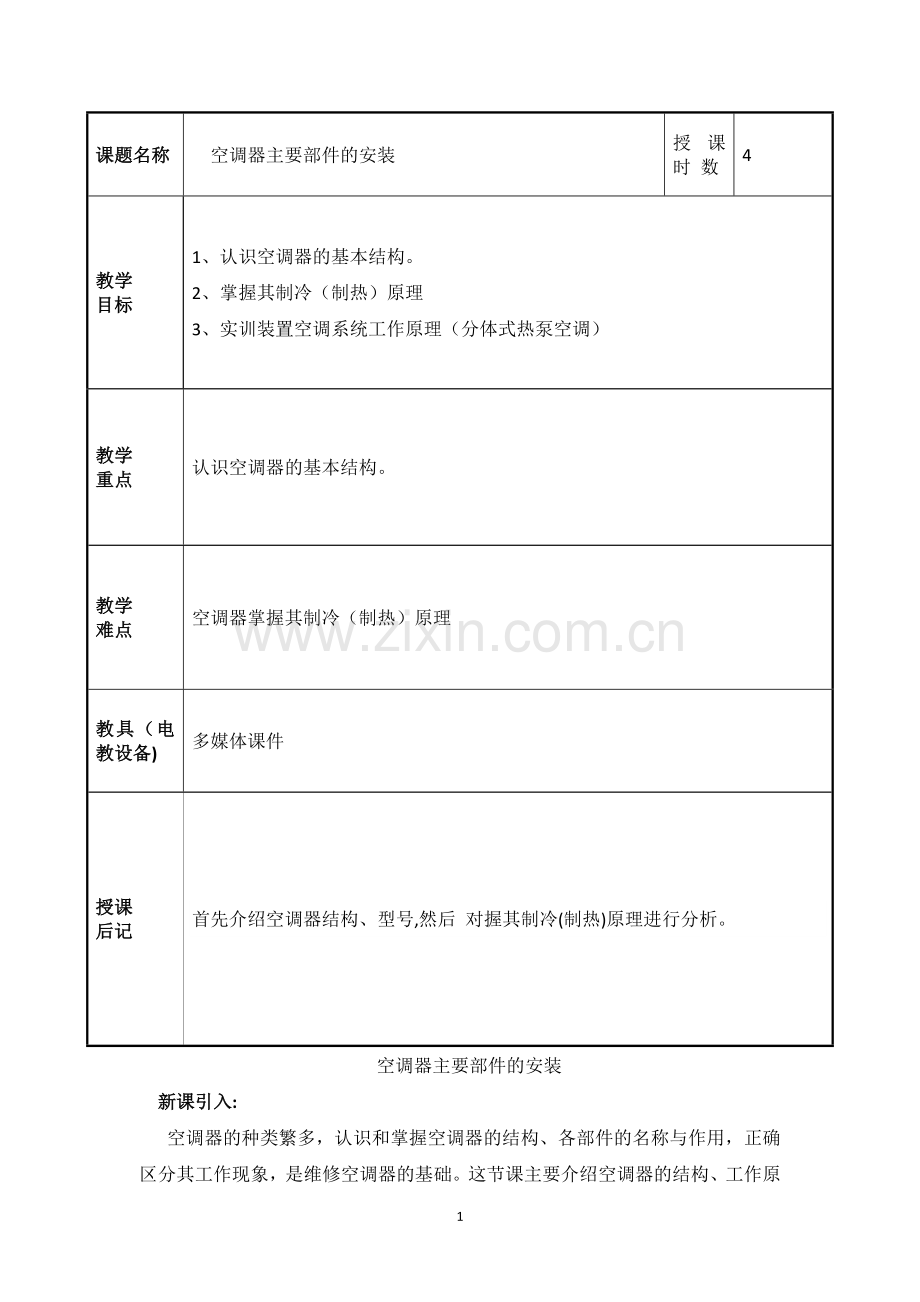

课题名称
空调器主要部件的安装
授课时 数
4
教学
目标
1、认识空调器的基本结构。
2、掌握其制冷（制热）原理
3、实训装置空调系统工作原理（分体式热泵空调）
教学
重点
认识空调器的基本结构。
教学
难点
空调器掌握其制冷（制热）原理
教具（电教设备)
多媒体课件
授课
后记
首先介绍空调器结构、型号,然后 对握其制冷(制热)原理进行分析。
空调器主要部件的安装
新课引入:
空调器的种类繁多，认识和掌握空调器的结构、各部件的名称与作用，正确区分其工作现象，是维修空调器的基础。这节课主要介绍空调器的结构、工作原理等基本知识。

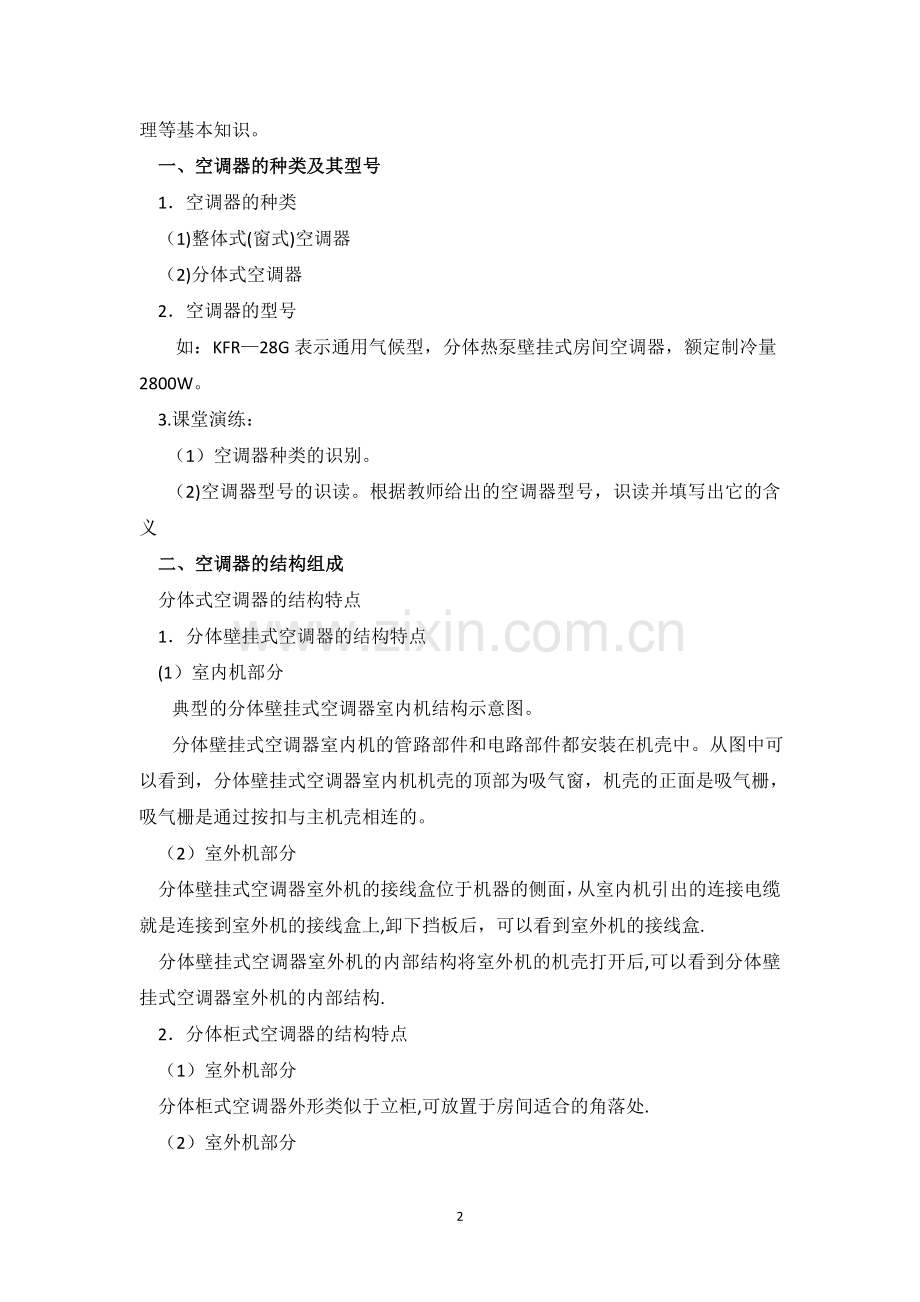

一、空调器的种类及其型号
1．空调器的种类
（1)整体式(窗式)空调器
（2)分体式空调器
2．空调器的型号
   如：KFR—28G表示通用气候型，分体热泵壁挂式房间空调器，额定制冷量2800W。
3.课堂演练：
（1）空调器种类的识别。
（2)空调器型号的识读。根据教师给出的空调器型号，识读并填写出它的含义
二、空调器的结构组成
分体式空调器的结构特点
1．分体壁挂式空调器的结构特点
(1）室内机部分
典型的分体壁挂式空调器室内机结构示意图。
分体壁挂式空调器室内机的管路部件和电路部件都安装在机壳中。从图中可以看到，分体壁挂式空调器室内机机壳的顶部为吸气窗，机壳的正面是吸气栅，吸气栅是通过按扣与主机壳相连的。
（2）室外机部分
分体壁挂式空调器室外机的接线盒位于机器的侧面，从室内机引出的连接电缆就是连接到室外机的接线盒上,卸下挡板后，可以看到室外机的接线盒.
分体壁挂式空调器室外机的内部结构将室外机的机壳打开后,可以看到分体壁挂式空调器室外机的内部结构.
2．分体柜式空调器的结构特点
（1）室外机部分
分体柜式空调器外形类似于立柜,可放置于房间适合的角落处.
（2）室外机部分
冷暖型空调器室外机
三、空调器制冷(制热）原理
  1．普通型空调器制冷原理
普通型（冷风型）空调器的制冷原理如图所示:
1、冷暖空调的制冷原理
制冷工作时，压缩机将制冷剂压缩成过热蒸气蒸气从压缩机排气口排出→→然后进入电磁四通换向阀→→制冷剂蒸气经电磁四通换向阀换向后进入冷凝器，制冷剂蒸气在冷凝器中由轴风扇进行冷却，风扇吹出热风 →→干冷凝后的制冷剂液体经单向阀、干燥过滤器、毛细管进入蒸发器→→液体制冷剂在蒸发器中吸热蒸发为气体，使周围空气温度降低→→贯流风扇将冷凝器周围的冷风吹出，→→送到室内制冷剂气体经四通阀回到压缩机中，如此往复维持制冷循环。
  2．热泵型空调器制冷制热原理
  热泵型空调器的工作原理与普通型(冷风型)空调器基本相同，不同之处是增加了一只电磁换向阀(又称四通阀），如图所示。
制热工作时,压缩机将制冷剂压缩成过热蒸气→→过热蒸气经过四通阀的换向作用直接进入室内，原蒸发器变为冷凝器→→蒸气在冷凝器中放热冷凝，由风扇将冷凝器周围的热气吹向室内→→冷凝后的制冷剂经单向阀、干燥过滤器、毛细管到达室外蒸发器→→液体制冷剂在蒸发器中吸热蒸发，其周围的冷空气由风扇吹出→→蒸发后的气体经四通阀返回到压缩机中,如此往复维持制热循环。
四、实训装置空调系统工作原理
(一）分体式空调器的制冷循环系统
空调器的制冷系统主要由压缩机、节流装置（毛细管、膨胀阀)、室内换热器、室外换热器四大主件和一些制冷辅助器件组成.
结合ppt演示，制冷系统压缩机、四通阀、冷凝器、毛细管、单向阀、蒸发器。主要零部件的结构特点.
（二）分体壁挂式空调器室内机的内部结构
1、通过典型分体壁挂式空调器室内机的机壳结构示意图
重点介绍：指示屏、吸气栅、吸气窗、垂直风向叶片、水平风向叶片、底侧配管孔、左侧配管孔、空气过滤网、垂直导风板的驱动电机垂直风向叶片、水平风向叶片
2、认知空调器室内机的管路
演示讲解空调器室内机的管路:气管、液管、排水管
（三）、分体壁挂式空调器室外机的基本结构
1、分体式空调器室外机组的内部结构
2、分析元件结构作用
冷凝器、轴流风扇、压缩机启动电容器、电磁四通换向阀、压缩机、干燥过滤器、空调器室外机组中的启动电容器、轴流风扇电机的启动电容器压缩机的启动电容器、空调器室外机组中的电磁四通换向阀(四通换向阀、电磁铁）。
四、课堂小结
本堂课我们学习了空调器的结果、型号及工作原理，希望同学们在今后实践中不断认真掌握，将理论运用于实践。
