工程完工与质量自检报告.doc

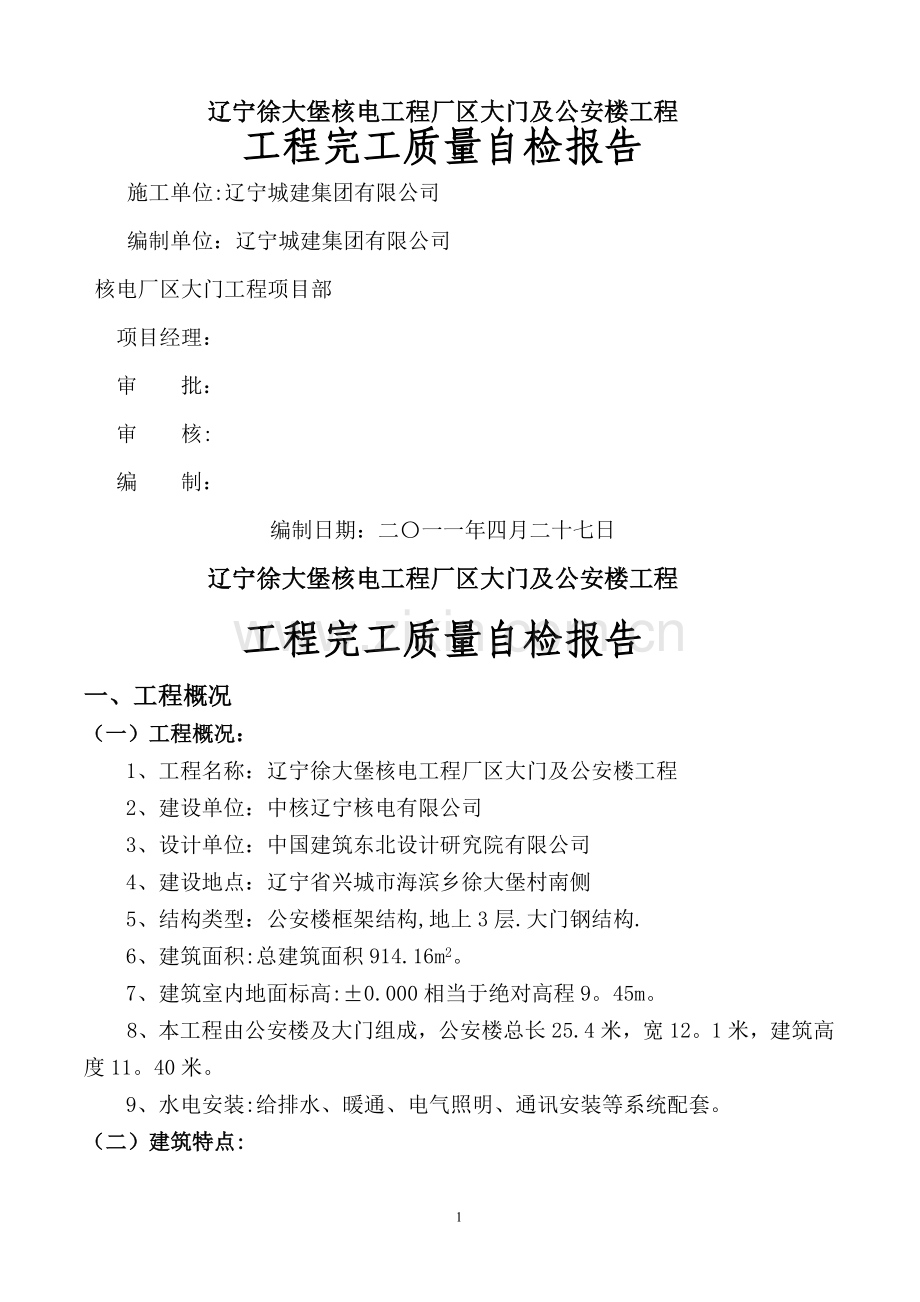

辽宁徐大堡核电工程厂区大门及公安楼工程工程完工质量自检报告施工单位:辽宁城建集团有限公司编制单位：辽宁城建集团有限公司 核电厂区大门工程项目部项目经理：审 批：审 核:编 制：编制日期：二一一年四月二十七日辽宁徐大堡核电工程厂区大门及公安楼工程工程完工质量自检报告一、工程概况（一）工程概况：1、工程名称：辽宁徐大堡核电工程厂区大门及公安楼工程2、建设单位：中核辽宁核电有限公司3、设计单位：中国建筑东北设计研究院有限公司4、建设地点：辽宁省兴城市海滨乡徐大堡村南侧5、结构类型：公安楼框架结构,地上3层.大门钢结构.6、建筑面积:总建筑面积914.16m2。7、建筑室内地面标高:0.000相当于绝对高程9。45m。8、本工程由公安楼及大门组成，公安楼总长25.4米，宽12。1米，建筑高度11。40米。9、水电安装:给排水、暖通、电气照明、通讯安装等系统配套。（二）建筑特点:本工程的建筑平、立面设计造型方正，装饰质量要求高档，建筑材料齐全，具体的装饰工程项目如下:屋面：高分子卷材防水屋面,保温层采用100厚挤塑聚苯板。顶棚：卫生间铝合金吊顶，其他房间石膏板吊顶.内墙：混合砂浆、刮大白、卫生间瓷砖内墙。楼地面:卫生间防滑地砖、其他房间玻化地砖楼、地面。外墙：办公楼干挂灰色火爆花岗岩，局部外墙涂料。（三）结构特点：结构体系为现浇楼盖框架结构，结构安全等级二级，耐火等级二级，设计使用年限为50年，抗震设防6度,框架抗震四级，节能按照夏热冬冷分区设计。地基钢筋混凝土独立基础C25。墙体采用小型混凝土空心砌块，M5混合砂浆砌筑.(四）节能施工：外墙采用60厚挤塑聚苯板保温,外窗全部采用单框双玻外开塑钢保温窗，屋面保温层采用100厚挤塑聚苯板。二、施工工期本工程基础于2010年8月26日开工建设，主体结构2010年10月9日封顶,工程于2011年4月15日竣工，2011年4月28日竣工验收.三、施工综合技术管理本工程施工中严格按照设计及相关规范施工。组建强有力的施工管理班子,严格按项目施工管理要求及公司质量管理、环境及职业健康管理体系的要求组织施工.进场后，即由项目技术负责人组织现场管理人员学习熟悉图纸,了解设计意图及工程特点,同时找出问题与矛盾，把有可能造成质量通病的部分问题在施工前解决好。以施工组织设计为基础，编制详尽的各分项施工方案，项目全体管理人员及班组应当了解方案的具体内容和要求，做到施工组织设计的及时调整，实施动态管理.对各分部、分项及检验批进行检验评定.四、工程技术资料情况一、原材料出厂和复试报告:所有与工程质量有关的采购产品应符合规定要求,所有采购物资及工程设备必须满足工程的需要,各种材料根据规范和设计要求在使用前做好检验、试验工作,达到材料质量检验率100%，杜绝不合格材料使用到本工程中。对试块制作实行旁站，在现场配制的材料配合比，经试验室配检合格，提供配合比。装饰材料的采购、验收:本工程装饰材料品种多，数量大，如花岗石、涂料、地砖、石膏板等高档材料，首先比质量，以创优标准要求，货比三家,确保优质产品进场，在验收时，由专业人员严格把关。在施工时，由质量员跟踪施工部位,发现问题，及时返工.1、钢材：钢材出厂合格证18份，其数量和规格符合设计及施工规范要求.每批钢材进场都见证取样进行力学性能复检，检验报告18份。其各项力学性能均符合设计及施工规范要求。2、钢材焊接：钢材的焊接接头性能按每层结构柱分批检测.柱纵筋采用电渣压力焊，每种规格钢筋不超过300个头为一检验批，焊接试验报告共9份。焊接接头性能试验合格.3、水泥:本工程主体混凝土结构采用商品混凝土，砌体采用32.5级水泥，每批水泥进场先取样进行物理试验，水泥复试合格后方进行砌体。合格证2份,检验报告2份。试验合格，各项指标均符合设计要求。4、砂石:砂石进场均按批数进行检测，砂石进场后共检测4次。符合要求。5、混凝土砌块：小型混凝土空心砌块出厂合格证3份，检验报告3份.强度等级符合设计要求。6、防水卷材:高分子防水卷材物理性能检验报告一份，试验合格,各项指标均符合设计要求。7、保温材料：挤塑板物理性能检验报告一份，试验合格，各项指标均符合设计及节能施工技术要求。8、塑钢窗三性试验一份,试验合格，各项指标均符合设计要求。9、水电材料：电气各种箱、管、盒、线、灯具、开关、插座，水暖用各种管材、管件、阀门等均有出厂合格证，检测报告齐全.10、暖通材料：轴流式通风机、风机盘管、消音器等均有厂家提供的出厂合格证或检验报告.11、其他材料：涂料、防火门、外墙铝塑板、花岗石、地砖、墙砖、石膏板均有厂家提供的出厂合格证或检验报告。二、施工验收情况：1、工程测量定位记录：根据总平面图对测绘所测定的本工程定位点进行复核，复核结果与图纸相吻合. 2、隐检记录：对于隐蔽的钢筋工程都会同监理单位和本公司专职检员验收并详细记录每一构件的钢筋规格、数量、间距、接头的设置情况。3、砼施工记录:在混凝土浇捣过程中,严格控制商品混凝土原材料的用量，按配合比施工.砼试块制作按浇注数量不大于100m3次取样。试块组数符合要求。五、结构抽样检测及安全和功能检测情况 1、基础砼强度评定如下：C30砼共3组，采用非统计法评定合格C25砼共3组，采用非统计法评定合格 2、主体砼强度评定如下:C25砼共7组， 采用非统计法评定合格结论：基础及主体混凝土试块强度评定合格,达到设计要求.3、砂浆试块强度评定如下：M5.0 共3组 评定合格结论:主体结构砌筑砂浆试块强度合格，达到设计要求。4、结构混凝土强度回弹法共检测6根构件,检测报告 1份,编号为 20101208，检测结果符合设计要求。5、安全和功能性检测记录：屋面、卫生间闭水试验、外窗三性检测报告完整并符合要求.给排水管道的试压、通水、通球、清洗试验及电气照明负荷试验和接地电阻测试、绝缘电阻测试记录完整并符合要求。6、抗震设防、建筑节能等工程部位满足设计及规范要求.综合结论：该工程具备良好的结构安全性能和完善的使用功能。六、分部分项及检验批评定按施工工序对检验批分批检验评定，各个检验批符合要求。本单位工程共分为：地基与基础、主体结构、建筑装饰装修、建筑屋面、给水排水采暖燃气、建筑电气、通风与空调、智能建筑计8个分部工程。各分部工程质量评定如下1、地基与基础分部:本分部工程包括：无支护土方、混凝土基础2个子分部工程.其中:土方开挖分项：3个检验批 ；合格率100%土方回填分项：2个检验批;合格率100模板分项：16个检验批 ；合格率100钢筋分项：17个检验批;合格率100%混凝土分项:11个检验批；合格率100现浇结构分项：8个检验批。合格率100综合评定：地基与基础分部工程施工质量经检查验收合格。2、主体结构分部：包括：混凝土结构、砌体结构、钢结构3个子分部工程.其中：模板分项：14个检验批；合格率100钢筋分项:20个检验批；合格率100%混凝土分项：7个检验批;合格率100%主体混凝土现浇结构分项:7个检验批；合格率100配筋砌体分项：3个检验批；合格率100填充墙砌体分项:3个检验批;合格率100%钢结构焊接分项：2个检验批;合格率100%紧固件连接分项：1个检验批;合格率100单层钢结构安装分项：4个检验批；合格率100钢结构涂装分项：4个检验批;合格率100钢结构组装分项：4个检验批；合格率100压型金属板分项：1个检验批。合格率100综合评定：主体结构分部工程施工质量经检查验收合格.3、建筑装饰装修分部：包括地面、抹灰、门窗、吊顶、饰面砖、幕墙、涂饰、细部8个子分部。其中：地面找平层分项：6个检验批；合格率100地面隔离层、填充层分项:2个检验批；合格率100地面砖面层分项：6个检验批;合格率100地面大理石和花岗岩分项：2个检验批;合格率100活动地板面层层分项：1个检验批；合格率100%一般抹灰分项：6个检验批；合格率100木门窗制作分项：1个检验批;合格率100木门窗安装分项:1个检验批；合格率100%塑料门窗安装分项:3个检验批；合格率100特种门安装分项：1个检验批；合格率100门窗玻璃安装分项：3个检验批;合格率100%暗龙骨吊顶分项：6个检验批；合格率100饰面砖粘贴分项：1个检验批；合格率100明框玻璃幕墙分项：1个检验批；合格率100金属幕墙分项：1个检验批；合格率100石材幕墙分项:4个检验批;合格率100%水性涂料涂饰分项:6个检验批；合格率100护栏和扶手制作与安装分项：3个检验批。合格率100综合评定：建筑装饰装修分部工程施工质量经检查验收合格。4、建筑屋面分部：包括卷材防水层屋面1个子分部。其中：找平层分项:1个检验批；合格率100保温层分项:1个检验批；合格率100卷材防水层分项:1个检验批;合格率100细部构造分项：1个检验批。合格率100综合评定：建筑屋面分部工程施工质量经检查验收合格。5、建筑给水、排水分部：包括：室内给水系统、室内排水系统、卫生洁具安装3个子分部.其中：给水管道及配件安装分项：2个检验批；合格率100排水管道及配件安装分项：2个检验批；合格率100%雨水管道及配件安装分项：2个检验批；合格率100卫生器具安装分项：1个检验批；合格率100卫生器具配件安装分项:1个检验批。合格率100%综合评定：给水排水采暖燃气分部工程施工质量经检查验收合格。6、建筑电气分部:包括：电气动力、电气照明、安装备用和不间断电源安装、防雷及接地安装4个子分部。其中:成品配电柜、控制柜电力配电箱安装分项：1个检验批；合格率100%电缆头制作、接线盒线路绝缘测试分项：1个检验批；合格率100%电线钢导管暗敷设分项：4个检验批；合格率100电线刚性绝缘导管暗敷设分项：12个检验批；合格率100%电缆桥架安装和桥架内电缆暗敷设分项：3个检验批；合格率100电线、电缆穿管分项：3个检验批；合格率100%照明开关安装分项：3个检验批；合格率100插座安装接线分项：3个检验批；合格率100普通灯具安装分项：3个检验批；合格率100专用灯具（应急照明灯）安装分项：3个检验批；合格率100建筑照明通电试运行分项：3个检验批；合格率100不间断电源安装分项：1个检验批；合格率100接地装置安装分项：1个检验批;合格率100%防雷引下线敷设分项:1个检验批;合格率100建筑物等电位联结分项：2个检验批.合格率100综合评定：建筑电气分部工程施工质量经检查验收合格.7、建筑通风与空调分部：包括:送、排风系统、空调系统、空调水系统3个子分部.其中：风管与配件制作分项：3个检验批;合格率100%风管部件与消音器制作分项：3个检验批；合格率100风管系统安装分项（送、排风系统）：3个检验批;合格率100通风机安装分项：3个检验批;合格率100%通风与空调设备安装分项（送、排风系统)：3个检验批;合格率100%风管系统安装分项（空调系统）:3个检验批；合格率100通风与空调设备安装分项(空调系统）:3个检验批；合格率100绝热与防腐分项：6个检验批;合格率100空调水系统安装分项：6个检验批。合格率100%综合评定：通风与空调分部工程施工质量经检查验收合格。8、智能建筑分部：包括：综合布线、安全防范2个子分部。其中：信息插座分项:3个检验批；合格率100线缆敷设和终结分项：3个检验批；合格率100机柜、机架、配线架安装分项：1个检验批；合格率100%出入口控制分项：2个检验批;合格率100综合评定：智能建筑分部工程施工质量经检查验收合格.9、单位工程质量验收资料核查建筑与结构共核查 259 份，满足建筑施工质量检查验收标准要求； 给排水共核查 36 份，满足建筑施工质量检查验收标准要求； 建筑电气共核查 60 份，满建筑施工质量检查验收标准足要求; 通风与空调共核查 43 份，满足建筑施工质量检查验收标准要求；智能建筑共核查13 份，满足建筑施工质量检查验收标准要求；10、单位工程安全与功能检验资料及主要功能抽查建筑与结构共核查 33 份，满足建筑施工质量检查验收标准要求； 给排水共核查 13 份,满足建筑施工质量检查验收标准要求； 建筑电气共核查 3 份，满足建筑施工质量检查验收标准要求; 通风与空调共核查 11 份，满足建筑施工质量检查验收标准要求;智能建筑共核查177 份，满足建筑施工质量检查验收标准要求；11、单位工程观感质量检查建筑与结构：良好给排水:良好建筑电气：良好 通风与空调：良好智能建筑：良好七、安全生产及文明施工：根据施工现场实际情况制订安全目标和各项规章制度，编制了各分部分项工程安全技术措施，并向各施工班组进行详细的安全技术交底，对新进厂工人进行安全教育、培训.整个施工期间未发生各种安全事故，经检查发现几次安全隐患,针对安全隐患制订专项安全防护措施,并进行了认真整改.加强综合治理，没发生违反治安事件及火灾事故，生活区和施工区秩序井然。八、工程档案1、竣工档案、技术资料依据中核辽宁核电有限公司工程文档管理、工程竣工文件的整理和归档和辽宁DB21建筑工程文件编制归档规程、建筑工程施工质量验收实施细则编制，施工管理资料从工程开始，根据工程实际进行情况，及时报验、检查、验收，真实记录,累计编制。2、档案在编制过程中，按照八大分部进行理顺，随工程进度，及时、准确、真实、系统进行整理。3、收集建设单位图文传真17份，会议纪要35份,监理通知单15份，工作联系单21份4、工程已签定工程保修书.工程质量保修执行国务院令中有关规定。5、工程竣工,基础及主体结构无变异情况。九、结论本工程各检验批合格,分项工程合格，分部工程合格,实体检验及其他检验合格,质量控制资料齐全合格,安全和功能检查合格,观感质量良好。已完成合同约定和设计要求的各项内容，满足设计及施工验收规范要求,达到现行国家验收合格标准，现申请竣工验收。辽宁城建集团有限公司 核电厂区大门工程项目部 2011年4月27日10
