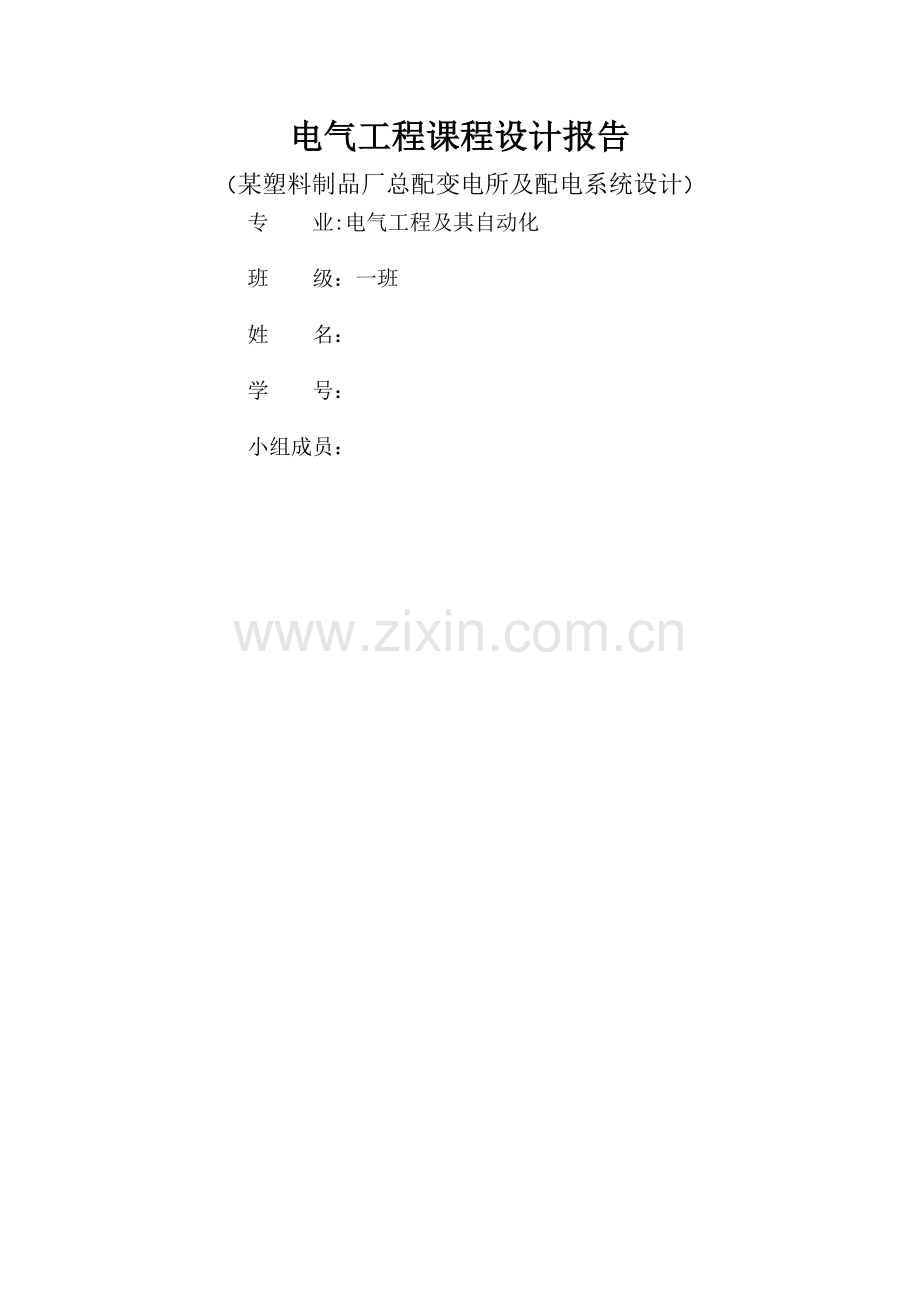

电气工程课程设计报告
（某塑料制品厂总配变电所及配电系统设计）
专 业:电气工程及其自动化
班 级：一班
姓 名：
学 号：
小组成员：

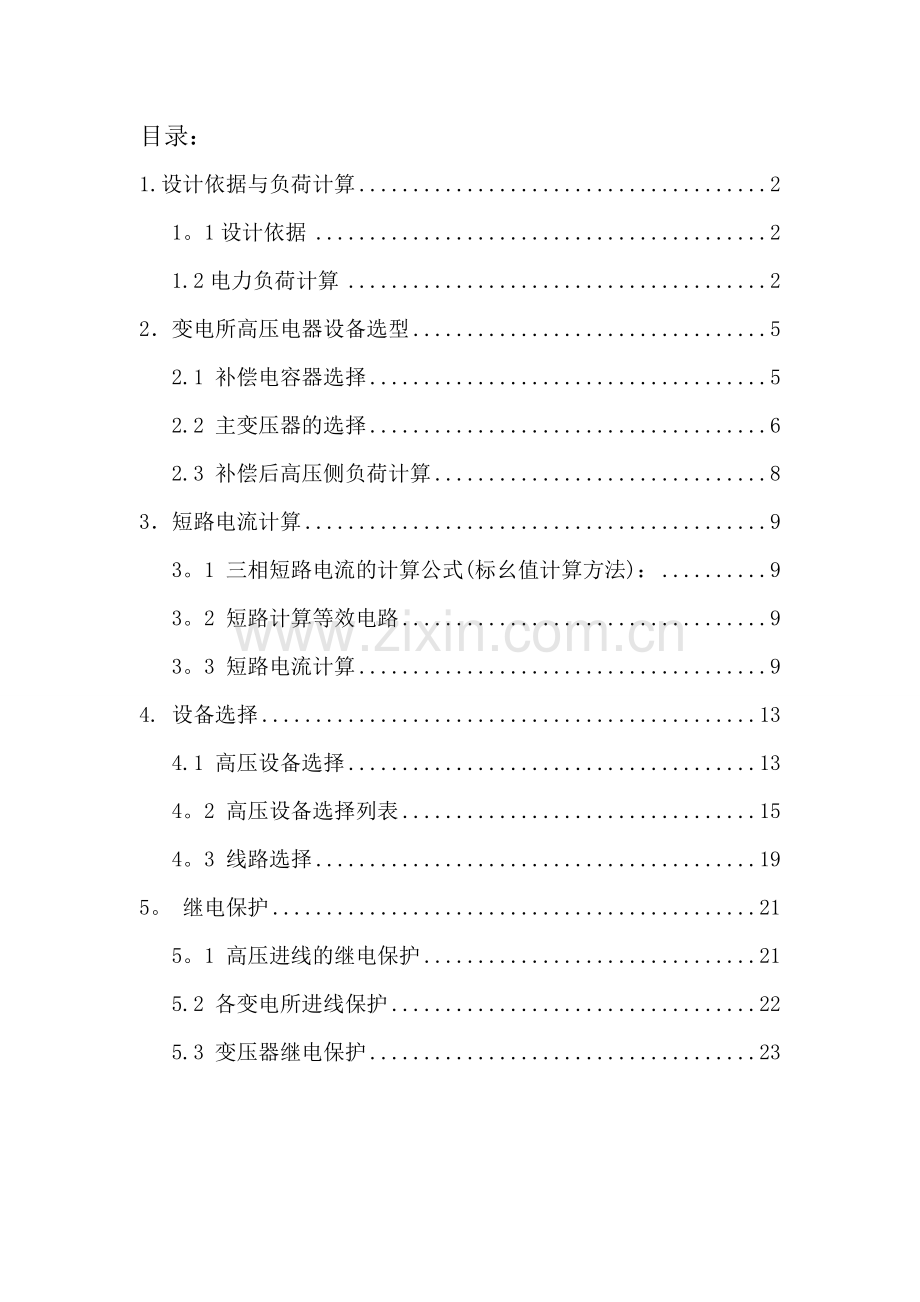

目录：
1.设计依据与负荷计算 2
1。1设计依据 2
1.2电力负荷计算 2
2．变电所高压电器设备选型 5
2.1 补偿电容器选择 5
2.2 主变压器的选择 6
2.3 补偿后高压侧负荷计算 8
3．短路电流计算 9
3。1 三相短路电流的计算公式(标幺值计算方法)： 9
3。2 短路计算等效电路 9
3。3 短路电流计算 9
4. 设备选择 13
4.1 高压设备选择 13
4。2 高压设备选择列表 15
4。3 线路选择 19
5。 继电保护 21
5。1 高压进线的继电保护 21
5.2 各变电所进线保护 22
5.3 变压器继电保护 23
设计题目3 某塑料制品厂总配变电所及配电系统设计
1.设计依据与负荷计算
1。1设计依据
一． 此厂生产任务及车间组成
1． 本厂生产规模及产品规格
年产量为万吨聚乙烯及烃塑料制品。产品品种有薄膜、单丝、管材和注射等制品。其原
料来源于某石油化纤总厂.
2． 车间组成及布置
本厂设有薄膜、单丝、管材和注射等四个车间，设备选型全部采用我国最新定型设备，
此外还有辅助车间及其它设备。
二． 设计依据
1.供用电协议。
工厂与电业部门所签定的供用电协议主要内容如下：
1) 工厂电源从电业部门某 110/10 千伏变电所，用10 千伏架空线引入本厂，该变电所
在厂南侧1 公里；
2） 电业部门对本厂提出的技术要求：①区域变电所10 千伏配出线路定时限过流保护装
置的整定时间为2。5 秒,工厂“总降"不应大于2 秒；②在总配电所35 千伏侧进行计
量；③本厂的功率因数值应在0.9 以上。
3） 配电系统技术数据：电业部门变电所 10 千伏母线其短路容量为200MVA。
2.多数车间为三班制，少数车间为一班或两班制。年最大负荷利用小时数为5000 小时。属于三级负荷.
3．气象条件
1） 最热月平均最高温度为 35℃。
2) 土壤中 0。7~1 米深处一年中最热月平均温度为20℃。
3） 年雷暴日为 30 天。
4) 土壤冻结深度为 1。10 米.
5） 夏季主导风向为南风。
4．地质及水文条件。根据工程地质勘探资料获悉,本厂地质构造为:
1） 地表面比较平坦，土壤主要成分为积土及砂质粘土，层厚为 1。6~7 米不等。
2） 地下水位一般为 0。7 米.
3） 地耐压力为 20 吨/平方米。
1。2电力负荷计算
依据相关公式
现以NO.2变电所车间负荷计算为例，计算过程如下：（在计算各车间变电所负荷合计时，同时系数分别取值：=0。9；=0。95）
NO。2变电所
单丝车间：
有功功率：==1385.00×0.6=831 KW
无功功率：= =831×1。30=1080.3 Kvar
视在功率：==831÷0.6=1385 KV·A
水泵房及其附属设备：
有功功率：==20。00×0。65=13 KW
无功功率：= =13×0.75=9.75 Kvar
视在功率：==13÷0.8=16。25 KV·A
对NO.2变电所总计可得:
=844KW，=1090。05 KW
===1378。60 KV·A
有=0.9；=0。95
改善后的总计可得：
=844×0.9=759.60 KW =1090。05×0。95=1035。55 KW
===1284.27 KV·A
以此得出相关量填入下表:
表格 Error! Bookmark not defined. 全厂各车间电气设备及车间变电所负荷计算表（380V侧）
序号
车间或用电设备组名称
设备容量
（千瓦）
需用系数Kx
功率因数cos¢
功率因数脚正切tan¢
有功计算负荷（千瓦）
无功计算负荷
（千乏)
视在计算负荷
(千伏安)
1）N1 变电所
1。00
薄膜车间
1400。00
0。60
0。60
1.33
840。00
1117。20

2。00
原料库
30。00
0.25
0.50
1。73
7.50
12.98

3。00
生活间
10。00
0.80
1。00
0。00
8.00
0。00

4.00
成品库(一）
25。00
0。30
0.50
1。73
7.50
12。98

5.00
成品库（二）
24.00
0。30
0.50
1.73
7。20
12.46

6.00
包装材料库
20.00
0。30
0。50
1.73
6。00
10.38

7。00
小计
1509。00

876.20
1165。99
1458.51
8。00
乘以参差系数（即同时系数）

788。58
1107.69
1359.72
2）N2 变电所
1。00
单丝车间
1385.00
0.60
0.60
1。30
831.00
1080。30

2。00
水泵房及其附属设备
20.00
0.65
0.80
0.75
13。00
9.75

3.00
小计
1405.00

844。00
1090.05
1378。60
4。00
乘以参差系数（即同时系数)

759.60
1035。55
1284.27
3）N3 变电所
1。00
油塑车间
189.00
0。60
0.60
1.33
113。40
150.82

2。00
管材车间
880.00
0.35
0。60
1。33
308.00
409.64

3。00
小计
1069。00

421.40
560.46
701。21
4.00
乘以参差系数（即同时系数）

379.26
532。44
653.70
4)N4 变电所
1.00
备料复制车间
138。00
0.60
0.50
1.73
82.80
143.24

2。00
生活间
10.00
0.80
1。00
0.00
8。00
0.00

3。00
锻工车间
3。00
0.80
1。00
0。00
2.40
0。00

4.00
术型车间
30。00
0.30
0。65
1。17
9.00
10。53

5.00
原料、生活间
15.00
0。80
1.00
0。00
12。00
0。00

6.00
仓库
15。00
0.30
0。50
1.17
4.50
5。27

7。00
机修模具车间
100.00
0。25
0。65
1.73
25.00
43.25

8.00
热处理车间
150.00
0。60
0。70
1。02
90。00
91.80

9。00
铆焊车间
180.00
0。30
0.50
1.73
54。00
93。42

10.00
小计
641。00

287。70
387。51
482.63
11.00
乘以参差系数（即同时系数）

258.93
368.13
450.08
5）N5 变电所
1.00
锅炉房
200。00
0.75
0。75
0。88
150.00
132。00

2.00
试验室
125。00
0。25
0.50
1。73
31.25
54。06

3。00
辅助材料库
110。00
0.20
0。50
1。73
22。00
38。06

4。00
油泵房
15。00
0.65
0.80
0.75
9。75
7.31

5.00
加油站
10.00
0.65
0.80
0.75
6。50
4。88

6.00
办公楼、招待所、食堂
15.00
0。60
0。60
1.33
9.00
11.97

7。00
小计
475。00

228。50
248。28
337。42
8。00
乘以参差系数(即同时系数）

205。65
235.87
312.93

全厂合计

2657.80
3452.29

乘以参差系数(即同时系数) 全厂合计
0。59

2392.02
3279.68
4059.42
2．变电所高压电器设备选型
2.1 补偿电容器选择
依据设计要求可知，本厂功率因数应在0.9以上，而本厂的无功功率明显大于有功功率:
cos=2392。02/4059。42=0.59
远远小于要求的功率因数,所以需要进行无功补偿，综合考虑,设计为在低压侧进行补偿，这里选择功率因数为0.93。以对NO。1变电所进行无功补偿计算为例:
Qc==788.58tan(arccos0.59）—788.58tan(arccos0.93)=771.76。Kvar
由计算数据可以得到要补偿的功率，实际需总补偿800kvar，故选用8个并联电容器进行补偿.补偿前后数值填入下表：
表格 1 个变电所无功补偿表
变电所
补偿前
计算需要
补偿的无功
（kvar）
补偿方式
实际
补偿的无功
（kvar)
补偿后
变压器台数及容量
功率因数
cosφ
计算有功功率
Pj
（kW）
计算无功功率
Qj
（kvar）
计算视在功率
Sj（kVA）
计算
电流
Ijs
（KA)
功率因数
cosφ
计算有功功率
Pj
(kW）
计算无功功率
Q机
（kvar）
计算视在功率
Sj(kVA）
计算
电流
Ijs
（KA）
N01
0.58
788.58
1107.69
1359。72
2.07
771。76
8个BWF6.3—100-1并联电容器
800
0.93
788。58
307.69
846.48
1。29
两台 S9-630/10
N02
0.59
759.60
1035.55
1284.27
1。95
711。96
8个BWF6。3-100-1并联电容器
800
0.96
759。60
235。55
795。28
1。21
两台 S9-630/10
N03
0。58
379.26
532.44
653.70
0.99
370.87
4个BWF6。3—100-1并联电容器
400
0。94
379。26
132。44
401。72
0.61
一台 S9-500/10
N04
0。58
258.93
368。13
450。08
0。68
257。83
3个BWF6。3-100—1并联电容器
300
0。97
258.93
68。13
267。74
0。41
一台 S9-315/10
N05
0.66
205.65
235.87
312.93
0.48
148。26
2个BWF6.3-100—1并联电容器
200
0。99
205.65
35.87
208.75
0。32
两台 S9-250/10
总计

0。95

2。2 主变压器的选择
由于该厂的负荷属于三级负荷，对电源的供电可靠性要求一般,同时经题目要求，以所带负荷功率为依据。
（1）只装一台变压器的变电所
变压器的容量：应满足用电设备全部的计算负荷的需要，即
（2）装有两台变压器的变电所
每台变压器的容量应满足以下两个条件。
①任一台变压器工作时,宜满足总计算负荷 的大约60％~70％的需要，即
=（0.6~0。7）
②任一台变压器工作时，应满足全部一、二级负荷的需要，即
由此对五个变电所变压器进行选择：
（1）NO.1选择两台变压器互为暗备用
=0.7×846。48=592。536 KV·A
选择为两台型低损耗配电变压器，其连接组别采用
（2)NO。2选择两台变压器互为暗备用
=0.7×795。28=556.7 KV·A
选择为两台型低损耗配电变压器，其连接组别采用
（3）NO.3选择一台变压器
401.72 KV·A
选择为两台型低损耗配电变压器，其连接组别采用
(4)NO。4选择一台变压器
267.74 KV·A
选择为两台型低损耗配电变压器，其连接组别采用
（5)NO。5选择两台变压器互为暗备用
=0。7×208。75=146.12 KV·A
选择为两台型低损耗配电变压器，其连接组别采用
表格 Error! Bookmark not defined. 变压器选择
方式
型号
额定电压/kV
连接组别
损耗/W
空载电流（%）
阻抗电压（%）
高压
低压
空载
负载
NO1 两台暗备用
S9-630/10
10
0。38
Yyn0
1200
6200
0.9
4。5
NO2 两台暗备用
S9-630/10
10
0。38
Yyn0
1200
6200
0。9
4.5
NO3 选一台
S9—500/10
10
0.38
Yyn0
960
5100
1
4
NO4 选一台
S9—315/10
10
0.38
Yyn0
670
3650
1。1
4
NO5 两台暗备用
S9-250/10
10
0.38
Yyn0
560
3050
1.1
4
2。3 补偿后高压侧负荷计算
变压器功率损耗计算：
（KW）
(KW）
（kvar)
(kvar)
以变压器NO.1为例计算有功,无功损耗：
=21。2+6。2=8 KW
==5。67 kvar
==28。35 kvar
=25.67+28.35=36.93 kvar
总有功功率 =788.58+8=796。58 KW
总无功功率 =307.69+36。93=344.62 KW
总视在功率 ==867。93 KV·A
将所有补偿后负荷计算完成下表:
表格 Error! Bookmark not defined. 补偿后高压侧负荷表

型号
连接组别
有功损耗/KW
无功损耗/KW
高压侧总有功功率/KW
高压侧总无功功率/KW
高压侧总视在功率/KVA
高压侧计算电流/A
NO1 两台暗备用
S9-630/10
Yyn0
8.00
36.93
796。58
344.62
867.93
50.10
NO2 两台暗备用
S9-630/10
Yyn0
7.34
33。93
766。94
269。48
812.91
46。93
NO3 选一台
S9-500/10
Yyn0
4.25
17.91
383.51
152.35
411。93
23.78
NO4 选一台
S9—315/10
Yyn0
3.31
12.57
262.24
145.01
299。66
17.30
NO5 两台暗备用
S9-250/10
Yyn0
2。18
8.99
207。83
44.87
212。62
12。28
3．短路电流计算
3.1 三相短路电流的计算公式（标幺值计算方法）：
基准容量Sd=100MVA,基准电压Uav=37KV，10。5KV
（1）电力系统的电抗标幺值: =Sd/Soc
（2)电力线路的电抗标幺值：
（3)电力变压器的电抗标幺值：
（4)三相短路电流周期分量有效值:
（5）短路点处的次暂态短路电流：
(6)短路冲击电流： （高压系统）
(低压系统）
(7) 冲击电流有效值： （高压系统）
（低压系统）
(8)三项短路容量：
(9）， ，
3.2 短路计算等效电路
3.3 短路电流计算
取基准容量=100MVA，高压侧基准电压 ，低压侧基
高侧基准电流,低压侧基准电流
（1） 电力系统的电抗标幺值由=200MVA得：
==100÷200=0。5
（2） 架空线路的电抗标幺值：由=0。35Ω/km =1km得:
===0.32
(2）电力变压器的电抗标幺值,这里以NO.1为例计算，该变电所选的变压器是 S9—630/10,所以=4.5％：
===7.14
=7。14 =8 =12.7 =16
计算K点的短路电路总标幺值及三相短路电流和短路容量:
1。总电抗标幺值
=+=0.5+0。32=0。82
2。三相短路电流周期分量有效值
==5.5÷0。82=6。71 KA
3。其他三相短路电流
===6.71 KA
=2。55=2.55×6。71=17.11 KA
=1。51=1。51×6.71=10。13 KA
=0。866=0.866×6.71=5。81 KA
=0.866=0.866×17.11=14。82 KA
=0。866=0。866×10。13=8.77 KA
4.三相短路容量
===121。95 MV·A
计算K1点的短路电路总标幺值及三相短路电流和短路容量：
总电抗标幺值
=++=0。82+7。14/2=4。39
1。三相短路电流周期分量有效值
==144。34÷4.39=32。88 KA
2.其他三相短路电流
===32。88 KA
=1.84=1.84×32.88=60。5 KA
=1.09=1。09×32.88=35.84 KA
=0。866=0.866×32。88=28.47 KA
=0.866=0.866×60。5=52.393 KA
=0.866=0.866×35。84=31.04 KA
3.三相短路容量
===22。78 MV·A
计算K2点的短路电路总标幺值及三相短路电流和短路容量：
计算结果与K1相同
计算K3点的短路电路总标幺值及三相短路电流和短路容量：
总电抗标幺值
=++=0.82+8=8.82
1.三相短路电流周期分量有效值
==144.34÷8。82=16。37 KA
2.其他三相短路电流
===16.37KA
=1。84=1.84×16。37=30。12 KA
=1。09=1.09×16。37=17。84 KA
=0。866=0。866×16。37=14.18 KA
=0。866=0。866×30。12=26.08 KA
=0。866=0。866×17。84=15.45 KA
3。三相短路容量
===11。34 MV·A
计算K4点的短路电路总标幺值及三相短路电流和短路容量：
总电抗标幺值
=++=0。82+12。7=13.52
1。三相短路电流周期分量有效值
==144。34÷13。52=10。68 KA
2.其他三相短路电流
===10.68KA
=1.84=1.84×10.68=19。33 KA
=1.09=1。09×19。33=21。07 KA
=0.866=0.866×10.68=9。25 KA
=0.866=0。866×19.33=16。74 KA
=0.866=0.866×21.07=18.25 KA
3.三相短路容量
===7。4 MV·A
计算K5点的短路电路总标幺值及三相短路电流和短路容量:
计算结果与K3相同
将所有计算数值填入下表：
表格 2 短路电流计算表
短路计算点
三相短路电流/KA
三相短路容量/MVA

三相
K
6。71
6.71
6.71
17.11
10.13
121.95
K1
32.88
32。88
32.88
60.5
35.84
22。78
K2
32。88
32.88
32.88
60.5
35。84
22。78
K3
16.37
16。37
16.37
30.12
17。84
11.34
K4
10。68
10。68
10。68
19.33
21。07
7.4
K5
16.37
16.37
16。37
30.12
17.84
11.34
二相
K
5。81
5.81
5.81
14.82
8.77
121.95
K1
28.47
28.47
28。47
52.393
31.04
22.78
K2
28。47
28。47
28.47
52.393
31。04
22。78
K3
14。18
14。18
14.18
26.08
15。45
11。34
K4
9.25
9.25
9.25
16。74
18.25
7。4
K5
14。18
14.18
14。18
26。08
15。45
11.34
4. 设备选择
4。1 高压设备选择
（1） 高压断路器选择:
额定电压：
额定电流:
额定开断电流：
动稳定校验:
热稳定校验:
（2） 隔离开关选择:
额定电压：
额定电流：
额定开断电流：
动稳定校验:
热稳定校验：
（3） 电流互感器选择：
准确级：0.5 1—3
额定电压：
额定电流:
额定负载: or
动稳定校验:
热稳定校验:
（4） 电压互感器选择:
准确级:0。5 1-3
一次额定电压:
二次额定电压：
额定负载： or
4。2 高压设备选择列表
表格 3 总线侧高压设备选择
装置地点条件
参数
/KV
/A
/KA
/KA

量程
10
145。49
6.71
17.11

设备型号规格
参数

高压断路器ZW8-12/200
12
200
12.5
31。5

隔离开关GN8-10T/200
10
200
—
25.5

高压熔断器RN2—10/0。5
10
500
200
—
-
电流互感器LQJ—10
10
400/5
—
160×
×0。4=90.50

电压互感器JDZ-10
10/0.1
—
—
-
—
电压互感器JDZ-10
10/0。1/0.1
—
—
—
—
避雷器FS4—10
10
—
—
-
-
表格 Error! Bookmark not defined. 10KV侧设备选择表
高压侧设备选择
NO.1
装置地点条件
参数
/KV
/A
/KA
/KA

量程
10
50.1
6.71
17。11

设备型号规格
参数

高压断路器ZW8-12/100
12
100
12.5
31.5

隔离开关GN8-10T/200
10
200
—
25.5

电流互感器LQJ—10
10
75/5
—
-
—
NO。2
装置地点条件
参数
/KV
/A
/KA
/KA

量程
10
46.93
6。71
17.11

设备型号规格
参数

高压断路器ZW8—12/100
10
100
12.5
31。5

隔离开关GN8—10T/200
10
200
—
25.5

电流互感器LQJ-10
10

—
—
—
NO。3
装置地点条件
参数
/KV
/A
/KA
/KA

量程
0。38
610
16.69
30。17
同上
设备型号规格
参数

高压断路器ZW8—12/100
10
100
12。5
31.5
同上
隔离开关GN8—10T/200
10
200
-
25。5
同上
电流互感器LQJ-10
10
30/5
—
—
-
NO。4
装置地点条件
参数
/KV
/A
/KA
/KA

量程
10
17.3
6.71
17.11
同上
设备型号规格
参数

高压断路器ZW8—12/100
10
100
12.5
31。5
同上
隔离开关GN8-10T/200
10
200
—
25.5
同上
电流互感器LQJ—10
10
20/5
—
—
—
NO.5
装置地点条件
参数
/KV
/A
/KA
/KA

量程
10
12。28
6.71
17.11
同上
设备型号规格
参数

高压断路器ZW8-12/100
10
100
12.5
-
同上
隔离开关GN8-10T/200
10
200
—
25。5
同上
电流互感器LQJ-10
10
15/5
—
—
—
表格 Error! Bookmark not defined. 380V压侧设备选择表
低压侧设备选择
NO。1
装置地点条件
参数
/KV
/A
/KA
/KA

量程
0。38
1290
32.88
60。5

设备型号规格
参数

低压断路器DW15—1600/3
0.38
1600
40
—
—
低压刀开关HD13-1500/30
0。38
1500
—
—
—
电流互感器LMZJ1-0.5
0.5
1500/5
-
—
-
NO。2
装置地点条件
参数
/KV
/A
/KA
/KA

量程
0。38
1210
32.88
60.5

设备型号规格
参数

低压断路器DW15-1600/3
0。38
1600
40
—
-
低压刀开关HD13—1500/30
0.38
1500
-
—
—
电流互感器LMZJ1—0。5
0。5
1500/5
—
—
—
NO。3
装置地点条件
参数
/KV
/A
/KA
/KA

量程
0。38
610
16。69
30.17

设备型号规格
参数

低压断路器DW15—630/3
0。38
600
20
—
—
低压刀开关HD13-1000/30
0。38
1000
—
-
—
电流互感器LMZJ1—0。5
0.5
750/5
-
—
-
NO。4
装置地点条件
参数
/KV
/A
/KA
/KA

量程
0.38
410
13。55
24.93

设备型号规格
参数

低压断路器DW15—600/3
0。38
600
30
—
—
低压刀开关HD13-600/30
0。38
600
—
—
-
电流互感器LMZJ1-0.5
0。5
500/3
-
—
—
NO。5
装置地点条件
参数
/KV
/A
/KA
/KA

量程
0.38
320
10.81
19。89

设备型号规格
参数

低压断路器DW15—400/3
0。38
400
25
-
—
低压刀开关HD13—400/30
0。38
400
-
—
—
电流互感器LMZJ1-0。5
0.5
400
—
—
—
4。3 线路选择
1.架空线路选择：
（1） 按经济电流密度选择导线截面积
线路工作时最大电流=150。39A ，本厂全年最大负荷利用小时数为5000小时，属于三级负荷。钢芯铝导线的电流密度=0.9，导线选择截面积=150.39/0.9=167.1.
考虑到线路投入使用的长期发展，依照计算选择截面积为185的导线，所以10KV 架空线选为LGJ—185的导线，查表得LGJ-185导线长时允许电流为515A（）大于，满足发热条件。
（2） 短路时热稳定条件校验
，=6710A，C=171，=2。5s，=1。代入公式可得
=62.04， 符合要求.
2. 变压所高电压侧进线选择
对工厂内部6-10KV线路，因其长度较短，一般不考虑损耗以发热条件选择
NO。1：=70。73，=50.1A，C=150
需选择满足截面积大于70.73，允许电流大于50.1A的进线，故选择YJLV22—10000—3×95 ，满足热稳定校验和发热条件。
同理，可以对后续线路做出选择
NO.2：YJLV22-10000-3×95
NO。3:YJLV22—10000—3×95
NO.4：YJLV22—10000-3×95
NO。5：YJLV22-10000—3×95
3。 380V侧线路选择
对于380V侧线路，虽然线路不长但通过电流较大，故在按照发热条件选择的同时，还应按照允许电压损失条件进行校验。
NO.1线路选择采用VLV22-1000型聚氯乙烯绝缘铝芯电缆直接埋地敷设,按发热条件选择，由=1286。1A ， 选取三根缆芯截面为300的电缆.
短路热稳定要求
=684.05
900〉，满足要求,故选择型号VLV22-1000—3×300＋1×150
同理，可以对后续线路做出选择
NO。2:=1208。3A ，,=684.05
选用三根VLV22-1000-3×300＋1×150
NO.3：=610。35A ，，=340.57
选用二根VLV22-1000-3×185＋1×95
NO。4：=406.79A ，，=222。19
选用一根VLV22—1000-3×300＋1×150
NO.5:=317。16A ，，=340.57
选用一根VLV22-1000-3×400＋1×185
4. 高低压母线选择
在设计中一般按照允许发热条件选择截面
（1） 高压侧母线:
=150.39A ，选择LMY-40×4母线，I=155/230> 满足发热条件
热稳定校验:=62.04
40×4=160〉62.04， 满足热稳定校验，故高压侧母线采用LMY—40×4。
（2） 低压侧母线：（方法同上）
NO。1:LMY-3(120×10）—80×6
NO.2:LMY-3（120×10)—80×6
NO.3：LMY-3(80×8）—50×5
NO。4：LMY-3(60×6)-40×4
NO。5：LMY—3(60×6）-40×4
5. 继电保护
5.1 高压进线的继电保护
（1） 装设定时限过电流保护，采用电磁式过电流继电器（DL）
1.过电流保护 动作电流的整定
，=2×150。39=300.78A
=1。2（电磁型） ，=1 ，=0。85(电磁型） ，=400/5=80
=5.3A
保护动作电流整定大于等于5。3A
2。过电流保护 动作时间的整定
过电流保护动作时间的整定值为2。5s
3. 过电流保护 灵敏度系数的检验
电力系统最小运行方式下两相短路电流：=0，866×6。71KA=5。8KA
换算为一次动作电流：=5。3×80=424A
其灵敏度系数为:=5800/424=13。68〉1.5 灵敏系数满足要求。
（2） 装设电流速断保护
1. 电流速断保护 动作电流的整定
，=6。71 （三相短路电流） ，=100。65A
因此动作电流的整定为≧100。65A
2。电流速断保护 灵敏度校验
0.866×（5.3/0.5)×2。55=23。41KA
其灵敏度系数：23410/(80×100。65)=2。9>2
灵敏度系数满足要求
5.2 各变电所进线保护
NO.1车间变电所高压进线的保护
（1） 装设定时限过电流保护,采用电磁式过电流继电器（DL）
1. 过电流保护 动作电流的整定
，=2×50。1=100.2A
=1。2(电磁型) ,=1 ，=0.85（电磁型) ，=75/5=15
=9。43A
保护动作电流整定大于等于9.43A
2. 过电流保护 动作时间的整定
保护动作时间少于后一级0。5s，所以电流保护动作时间为2s
3. 过电流保护 灵敏度系数的检验
=0.866×6。71KA=5。8KA
换算为一次动作电流：=9。43×15=141.46A
其灵敏度系数：5800/141.46=41>1.5
灵敏度系数满足要求
（2）装设电流速断保护
1.电流速断保护 动作电流的整定
，=6.71KA （三相短路电流) KA=563.8A
因此动作电流的整定为≧563。8A
2。电流速断保护 灵敏度校验
0。866×（5.3/0.5)×2.55=23.41KA
其灵敏度系数：3>2
灵敏度系数满足要求
其它高压侧进线保护方案同NO.1
5。3 变压器继电保护
选取NO。1变压所为例
（1） 装设定时限过电流保护
1. 过电流保护 动作电流的整定
=72.75A
，=75/5=15
=1.2(电磁型） ,=1 ，=0.85(电磁型）
=13。69A
=13.69×15=205A
=0.866×=0.866×32.88×(0。4/10.5)=1.08KA
2. 过电流保护 动作时间的整定
，取2s，所以整定时间为2s
3. 过电流保护 灵敏度系数的检验
1080/205=5.27>1.5
灵敏度系数满足要求
(2）装设电流速断保护
1。电流速断保护 动作电流的整定
=32.88×0。4/10.5=1.32KA
=1.3×1×1.32/15=114A
=1710A
=5.8KA
=5800/1710=3.39〉2
灵敏度系数满足要求
其它车间变电所变压器依照此例进行计算
