莲花路装配式结构吊装专项施工方案.doc

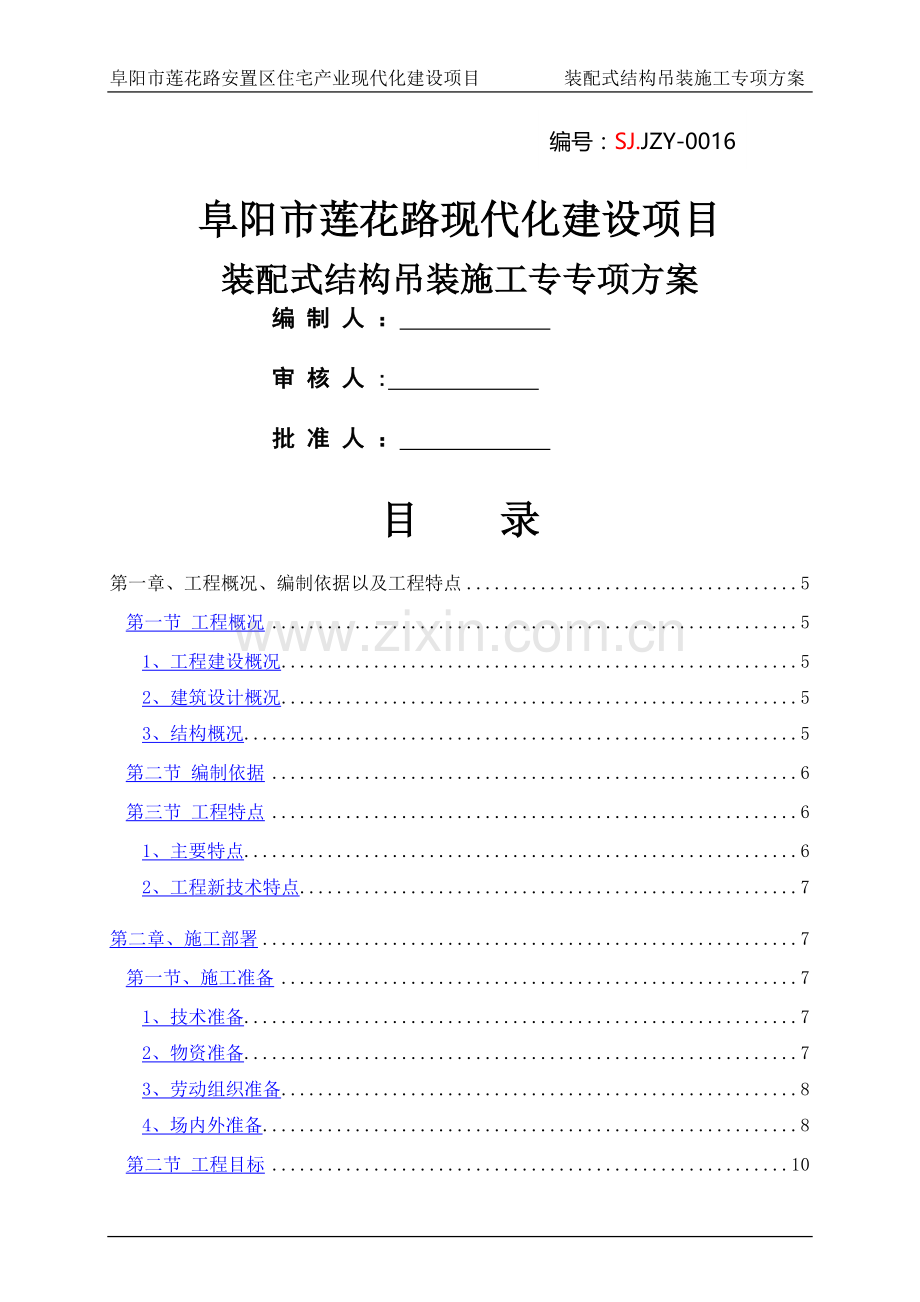

阜阳市莲花路安置区住宅产业现代化建设项目 装配式结构吊装施工专项方案编号：SJ.JZY-0016阜阳市莲花路现代化建设项目装配式结构吊装施工专专项方案编 制 人 ： 审 核 人 : 批 准 人 ： 目 录第一章、工程概况、编制依据以及工程特点5第一节 工程概况51、工程建设概况52、建筑设计概况53、结构概况5第二节 编制依据6第三节 工程特点61、主要特点62、工程新技术特点7第二章、施工部署7第一节、施工准备71、技术准备72、物资准备73、劳动组织准备84、场内外准备8第二节 工程目标10第三章、施工计划101、施工总进度计划102、材料与设备计划13第四章、PC构件吊装及现浇砼工程15第一节 PC结构运输、堆场及成品保护151、预制构件的运输152、预制构件堆放的要求163、预制构件进场验收174、起吊工具形式185、成品保护18第二节、PC构件吊点设计及吊装分析191、吊点设置192、塔吊起重特性及主要技术参数233、塔吊平面定位图243、塔吊吊重分析26第三节、吊装施工工艺281、工艺流程282、弹线定位、标高测设283、外墙板吊装294、叠合梁吊装315、内墙板吊装326、隔墙板吊装337、剪力墙、柱钢筋绑扎、水电管线预埋、模板安装338、叠合楼板、阳台板吊装339、楼梯安装3510、外围防护3511、水电预埋及钢筋绑扎3512、砼浇筑及养护35第四节、钢筋套筒灌浆连接施工351、技术原理352、施工操作工艺及操作要求36第五章、PC装配式结构检查验收401、测量验收402、预制构件质量验收403、预制构件安装验收42第六章、PC装配式结构质量保证措施421。测量工程422.预制构件433.模板工程444。钢筋工程445。混凝土工程47第七章、安全文明施工措施49第一节、安全保证措施491.安全保证体系492、安全管理措施493、起重运输机械安全技术措施504、施工机具及工器具使用安全措施515、PC构件吊装安全措施526、洞口及临边防护措施53第二节、文明施工措施551.场容场貌管理552.临时道路管理563.材料堆放管理56第八章、应急预案561、应急救援组织机构562、施工的危险源和可能造成的伤害573、预防措施574、应急救援路线585、应急救援物资61阜阳市莲花路安置区住宅产业现代化建设项目 装配式结构施工专项方案第一章、工程概况、编制依据以及工程特点第一节 工程概况1、工程建设概况序号内容说明1工程名称阜阳市莲花路安置区住宅产业现代化建设项目2建筑地点阜阳市莲花路南侧、七里长沟路北侧、沙河路东侧、瑶池路西侧3建设单位阜阳市益民安置房开发有限责任公司4监理单位浙江工程建设监理公司5设计单位中国中建设计集团有限公司6质检单位阜阳市质量监督局颍州分局2、建筑设计概况 工程名称 项目阜阳市莲花路安置区住宅产业现代化建设项目建筑说明本工程位于安徽省阜阳市颍州区莲花路南侧、七里长沟北路北侧、沙河路东侧、瑶池路西侧,规划总用地面积122707m,共分为A、B、C、D、E五个板块，项目总建筑面积388712.52m，包括18栋住宅单体、附属商业及停车场、幼儿园、菜市场、活动中心、物业服务用房、储蓄所、邮电所等配套设施。其中住宅面积约265280.92m,商业面积约28141。69m，人防建筑面积约11627。82m,地下总建筑面积约79464.42m。主要为装配整体式混凝土剪力墙结构，连接方式采用钢筋套筒灌浆连接技术1#楼29层5层开始吊装2#楼33层6层开始吊装3#楼33层6层开始吊装4#楼33层6层开始吊装5楼29层5层开始吊装6楼30层5层开始吊装7#楼33层6层开始吊装8楼33层6层开始吊装9#楼29层5层开始吊装10#楼20层5层开始吊装11#楼33层6层开始吊装12#楼33层6层开始吊装13#楼33层6层开始吊装14#楼20层5层开始吊装15楼20层5层开始吊装16楼33层6层开始吊装17楼33层6层开始吊装18楼33层6层开始吊装3、结构概况工程名称项目阜阳市莲花路安置区住宅产业现代化建设项目结构形式1楼18楼：剪力墙结构，商业裙楼及地下室：框架结构。桩基类型1楼8楼为预应力管桩;9楼18#楼CFG桩基础形式1#、2、4、5#、6#楼为筏板基础+独立基础;3#、7#、8#、9#-18楼为筏型基础。地下层数1#18#楼为地下一层;A、B、C车库大面地下一层,局部地下两层。设计使用年限50年结构安全等级二级抗震设防类别标准设防类（丙类)抗震设防烈度7度耐火等级一级地基基础设计等级甲级主楼砼等级梁板砼等级为C35,墙柱砼基础顶11。560m为C45；11。5623。16为C40；23。16m及以上为C35.基础、地下室外墙为抗渗P6。地下车库砼等级墙柱：基础为C30，基础地下室顶C30；梁板C30,基础、地下车库外墙、顶板为抗渗P6钢筋型号HPB300、HRB335E、HRB400E、HRB500E砼抗渗等级地下室底板、顶板、外墙、水池墙、电梯基坑P6第二节 编制依据序号内容编号1装配式混凝土结构表示方法及示例15G107-12装配式混凝土结构连接节点构造15G310123预制混凝土剪力墙外墙板15G365-14预制混凝土剪力墙内墙板15G36525预制钢筋混凝土板式楼梯15G36716预制钢筋混凝土阳台版、空调板及女儿墙15G36817装配式混凝土结构住宅建筑设计示例（剪力墙结构)15J939-18装配式混凝土结构连接节点构造G310129装配式混凝土结构技术规程JGJ1-201410钢筋连接用灌浆套筒JGT398201211PC结构施工图纸以及PC结构招标文件12建筑结构荷载规范GB 50009-201213高层建筑混凝土结构技术规程JGJ 3-2010第三节 工程特点1、主要特点本工程为预制装配式混凝土结构，其主要特点是：（1）现场结构施工采用预制装配式方法，外墙墙板、内墙隔板、叠合板、叠合梁、空调板、阳台、设备平台、凸窗以及楼梯的成品构件。 (2)预制装配式构件的产业化。所有预制构件全部采用在工厂流水加工制作，制作的产品直接用于现场装配。（3)在设计过程中，运用BIM技术，模拟构件的拼装,减少安装时的冲突。部分外墙PC结构采用套筒植筋、高强灌浆施工的新技术施工工艺,将PC结构与PC结构进行有效连接,增加了PC结构的施工使用率，降低PCF的施工率，提高施工效率。（4)楼梯、阳台、连廊栏杆均在PC构件的设计时考虑点位,设置预埋件,后续直接安装。 （5)按照PC结构的施工特点，采用外挂架施工。 2、工程新技术特点PC项目新技术点与内容是：产业化程度高，资源节约与绿色环保；构件工厂预制和制作精度控制；构件的深化加工设计图与现场的可操作性的相符性；施工垂直吊运机械选用与构件的尺寸组合；装配构件的临时固定连接方法;校正方法及应用工具；装配误差控制；预制构件连接控制与节点防水措施；施工工序控制与施工技术流程；专业多工种施工劳动力组织与熟练人员培训；装配式结构非常规安全技术措施以及产品的保护，高强灌浆新技术的施工的应用，为新技术的推广走出了贡献.第二章、施工部署第一节、施工准备1、技术准备技术准备是施工准备的核心。由于任何技术的差错或隐患都可能引起人身安全和质量事故，造成生命、财产和经济的巨大损失。因此必须认真地做好技术准备工作。具体有如下内容：1.1、组织现场施工人员熟悉、审查图纸，对构件型号、尺寸、预埋件位置逐块检查，准备好各种施工记录表格。1。2、组织各施工人员学习各施工方案、安全方案、各工种配合协调方案;1。2.1、专门组织吊装工人进行教育、交底、学习,使吊装工人熟悉墙板、楼板安装顺序、安全要求、吊具的使用和各种指挥信号；1.2.2现场各工种、信号吊装配合预演,次数为3次，在预演中发现信号、安全、设备、配合上存在的问题，即时对预定方案进行调整修改补全。2、物资准备在施工前同时要将关于PC结构施工的物资准备好，以免在施工的过程中因为物资问题而影响施工进度和质量。物资准备工作的程序是搞好物资准备的重要手段。通常按如下程序进行:根据施工预算、分部 （项）工程施工方法和施工进度的安排，拟定材料、统配材料、地方材料、构 （配)件及制品、施工机具和工艺设备等物资的需要量计划;根据各种物资需薷量计划，组织货源，确定加工、供应地点和供应方式，签订物资供应合同;根据各种物资的需要量计划和合同,拟运输计划和运输方案;按照施工总平面图的要求，组织物资按计划时间进场，在指定地点，按规定方式进行储存或堆放。3、劳动组织准备在工程开工前组织好劳动力准备，建立拟建工程项目的领导机构，建立精干有经验的施工队组，集结施工力量、组织劳动力进场，做好向施工队组、工人进行施工技术交底，同时建立健全各项管理制度。管理人员施工机构。序号姓名担任职务备注1庞培发项目经理2王生玉项目总工程师3叶良发/段鹏昌生产经理4王剑霏项目资料员5戴小红项目预算员7吴立丞项目安全员8张学鹏项目质检员9杨亚威项目PC技术10待定施工班组组长根据PC图纸设计要求及经验，和结合本项目PC结构体复杂、质量大和施工复杂的情况,我项目部将成立PC结构施工小组，将配备有PC结构施工经验的班组进行施工。PC结构管理小组暂由30人组成，其中每1栋号房配备1个PC结构施工班组和1个灌浆施工班组，每个PC结构施工班组计划配备10人组成，每个灌浆施工班组有计划配备3个人。4、场内外准备 4.1。场内准备施工现场搞好”三通一平 路通、水通、电通和平整场地的准备,搭建好现场临时设施和PC结构的堆场准备;为了配合PC结构施工和PC结构单块构件的最大重量的施工需求，确保满足每栋房子PC结构的吊装距离，以及按照施工进度以及现场的场布要求，本项目每栋楼每个单元配备一台QTZ6518型号的塔吊,合理布置在每栋房子的附近，确保平均吊装每5天6天一层的节点。由于项目楼栋同时施工，造成现场塔吊的平面布置交叉重叠，塔吊布置密集，塔身与塔臂旋转半径彼此影响极大,为防止塔吊的交叉碰撞，塔吊配备在满足施工进度的前提下，塔吊平面布置允许重叠,将道路与吊装区域区用拼装式成品围挡划分开，同时编制群塔防碰撞专项方案。塔吊、堆场、施工道路布置图 4。2。场外准备场外做好随时与PC厂家和PC结构相关构件厂家沟通，准确了解各个PC结构厂家的地址，准确预测PC结构厂家距离本项目的实地距离，以便于更准确联系PC结构厂家发送PC结构时间，有助于整体施工的安排；做出合理的整体施工计划、PC结构进场计划等；请PC结构厂家到施工现场实地了解情况,了解PC结构运输线路，了解现场道路宽度、厚度和转角等情况；具体施工前我司和监理部门派遣质量人员去PC结构厂家进行质量验收,将不合格PC构件排除现场施工、有问题PC构件进行工厂整改、有缺陷PC构件进行工厂修补。第二节 工程目标名称内容安全施工目标重大伤亡事故为零，无重大治安、刑事案件和火灾事故。文明施工目标施工现场达到文明标化工地要求。施工质量目标工程一次合格率100%。在开始吊装施工前，本方案要领已经贯彻到各个生产部门的操作员,确保工程质量一次验收合格。进度施工目标本进度施工目标在保障施工总进度计划实现的前提下,施工过程中投入相应数量的劳动力、机械设备、管理人员，并根据施工方案合理有序地对人力、机械、物资进行有效调配,保证计划中各施工节点如期完成.第三章、施工计划1、施工总进度计划莲花路安置区施工总计划A地块楼栋号计划开工时间正负零完成时间吊装开始时间楼层及吊装楼层主体封顶时间1#2017。01。122017.03.242017.05。0429层5层吊装2017.11。1322017.03。102017.04。282017.05.3133层6层吊装2017.12。093#2017.03。202017。05。082017.06。1233层6层吊装2017.12。19B地块楼栋号计划开工时间正负零完成时间吊装开始时间楼层及吊装楼层主体封顶时间4#2017.04。012017.05.202017.06.2733层6层吊装2017.12。315#2017。04.102017.05。292017.06。2829层5层吊装2017.12.14C地块楼栋号计划开工时间正负零完成时间吊装开始时间楼层及吊装楼层主体封顶时间62017.05.112017.07。042017.07。3130层5层吊装2018。01.2272017。04.202017.06.102017。07.1633层6层吊装2018。01.198#2017。05。012017.06.242017。07.2533层6层吊装2018.01。28D地块楼栋号计划开工时间正负零完成时间吊装开始时间楼层及吊装楼层主体封顶时间9#2017。06.112017。08。022017。08。2929层2018。02.04102017.06.212017.08.092017.09。0520层2017.12。1911#2017.06。012017.07。252017。08.2733层2018.03.13122017。05。102017.07。032017.08.0333层2018。01。2713#2017.05.202017.07.132017。08。1533层2018.03。01E地块楼栋号计划开工时间正负零完成时间吊装开始时间楼层及吊装楼层主体封顶时间14#2017.08。102017.09。282017。10。2520层2018.02.07152017.07.302017.09.172017.10.1420层2018.01。2716#2017.07。202017.09.072017。10。0833层2018。04.2417#2017.07.012017。08。192017。09.1933层2018.04.0518#2017.07.102017。08.282017。09.2833层2018。04.14说明:1、极端天气及6级以上大风现场停止吊装作业，延误时间不计入总工期。 2、每栋楼具体开工时间以业主及监理单位下发开工通知单为准。 3、计划开工时间为土方开挖完成以后。施工部门根据施工总进度计划编制现场吊装计划(如下表）序号任务名称工程量施工人数持续时间（小时）XXXXXXXX上午下午上午下午上午下午上午下午1测量放线42外墙板吊装43叠合梁吊装44内墙板吊装45墙柱钢筋绑扎及水电预埋86隔墙板吊装47墙柱模板安装88叠合板支撑架搭设49叠合板、楼梯梯段安装410外围防护412楼面水电预埋及钢筋绑扎413墙柱、楼面砼浇筑42、标准层施工进度标准层施工节点进度-六天一层第一天施工上午结构弹线、砼养护、吊钢筋下午吊外墙板、内墙钢筋绑扎第二天施工外墙板继续吊装施工、内墙钢筋绑扎、墙柱模板、钢管排架搭设第三天施工墙柱模板安装、排架搭设（本项目采用铝模板,此为图例）第四天施工楼面、梁模板安装施工 阳台板安装第五天施工叠合板钢筋绑扎水电管线预埋第六天施工混凝土浇筑2、材料与设备计划主要材料计划表序号名称规格用途单位总需用量备注1外墙板按图纸尺寸建筑物外围围护块预制2叠合梁按图纸尺寸建筑物水平承重构件根预制3内墙板按图纸尺寸分割建筑物平面空间块预制4隔墙板按图纸尺寸分割建筑物平面空间块预制5叠合楼板按图纸尺寸承受水平荷载及把立面空间划分成平面空间块预制6楼梯梯段按图纸尺寸建筑物垂直交通设施个预制正负零以上BOM清单正负零以上BOM清单序号累计材料名称规格单位数量备注1混凝土楼板C35m36*24=864标准层24层用量2剪力墙、柱C3558*24=1392标准层24层用量3传统48mm钢管1200mm根163用于叠合板底、梁底支撑（配备三层用量）42000mm8753000mm1666一字连接件腰型孔2201005个21824=436单栋用量（标准层24层)7L型连接件腰型孔L150(100宽*7mm厚）个23*24=5528固定螺丝M1630个736*24=176649塑料垫块70*70*20个6124=146410707010个134*24=14641170705个13424=14641270703个134*24=1464137070*2个13424=146414自攻钉M1075个1840自攻钉周转5次15墙板定位件110*110*7角钢个241单栋用量（标准层24层）16一字件260*1005mm4517斜支撑(普通）2m根232182.5m根2619泡沫胶条2030mm米13024=312020扁担6m个1各类施工机械、工具辅材（施工现场视情况而来）21钢丝绳直径263米扎头根422直径184米扎头823直径186米扎头424铝合金靠尺L=2。5m个425撬棍25mm螺纹钢 一头尖 一头扁长1.5m根426铝合金楼梯3m个627铁锤4P个828安全带条429钢卷尺7。5m个1030钢卷尺100m个131线锤0.5kg及1kg个632钓鱼线把433水准仪台134墨斗个435墨汁0。5kg件636记号笔（油性)红、黑支5037棉线卷438木工铅笔支2039铁锤6P个440电焊手套双6单栋用量41柔性抗裂填缝砂浆m1342耐碱网格布m26443泡沫棒25mmm890444填缝胶支8904第四章、PC构件吊装及现浇砼工程第一节 PC结构运输、堆场及成品保护1、预制构件的运输1。1.预制混凝土构件运输宜选用低平板车，并采用专用托架，构件与托架绑扎牢固;1.2。预制叠合楼板、阳台板宜采用平放运输,堆放层数不超过6层；外墙板宜采用竖直立放运输;柱应采用平放运输，当采用立放运输时应防止倾覆；.1.3.预制叠合梁构件运输时平放不宜超过2层；1.4。搬运托架、车厢板和预制混凝土构件间应放入柔性材料，构件应用钢丝绳或夹具与托架绑扎，构件边角或锁链接触部位的混凝土应采用柔性垫衬材料保护；1。5.构件运输到现场后，应按照型号、构件所在部位、施工吊装顺序分别设置存放场地,存放场地应在吊车工作范围内。1.6.PC阳台、PC空调板、PC楼梯、设备平台采用平放运输,放置时构件底部设置通长木条，并用紧绳与运输车固定。阳台、空调板可叠放运输，叠放块数不得超过6块,叠放高度不得超过限高要求，阳台板、楼梯板不得超过3块.1。7。运输预制构件时，车启动应慢,车速应匀，转弯变道时要减速，以防墙板倾覆。1.8.部分运输线路覆盖地下车库,运输车通过地下车库顶板的,在底部用16工字钢对梁底部作支撑加固,确保地下车库静荷载重量满足PC运输重量.2、预制构件堆放的要求2。1。现场存放时，应按吊装顺序和型号分区配套堆放.堆垛尽量布置在塔机工作35m范围内;堆垛之间宜设宽度为0。81。2m的通道.2.2。水平分层堆放时，按型号码垛,每垛不准超过6块，根据各种板的受力情况选择支垫位置，最下边一层垫木必须通长的，层与层之间垫平、垫实，各层垫木必须在一条垂直线上。2.3。靠放时，区分型号，沿受力方向对称靠放.2。4.构件堆放场地必须坚实稳固,排水良好，以防止构件产生裂纹和变形。2。5。墙板采用竖放，用槽钢制作满足刚度要求的支架，墙板搁支点应设在墙板底部两端处，堆放场地须平整、结实。搁支点可采用柔性材料，堆放好以后要采取临时固定,场地做好临时围挡措施。因人为碰撞或塔吊机械碰撞倾倒,堆场内PC形成多诺米骨牌式倒塌，本堆场按吊装顺序交错有序堆放，板与板之间留出一定间隔。如下图:3、预制构件进场验收预制构件进场时须对每块构件进场验收，主要针对构件外观和规格尺寸.构件外观要求:外观质量上不能有严重的缺陷，且不应有露筋和影响结构使用性能的蜂窝、麻面和裂缝等现象。规格尺寸要求和检验方法：项次项目允许偏差（mm）检验方法1规 格 尺 寸高度5用尺量两侧边宽度5用尺量两横端边厚度5用尺量两端部对角线差10用尺量测两对角线窗洞口规格尺寸5用尺量对角线差5洞口尺寸10洞口垂直度52外形侧向弯曲1/1000拉线和用尺检查侧向弯曲最大处扭曲1/1000用尺和目测检查表面平整5用2m直尺和楔形塞尺检查3预留部件预埋件中心线位置10用尺量纵、横两个方向中心线与砼表面平整5用尺量安装门窗预埋洞中心线位置15用尺量纵、横两个方向中心线深度+10、-0用尺量4主筋保护层厚度+10、-5用测定仪或其它量具检查5翘曲1/1000调平尺在两端测量4、起吊工具形式4。1.构件吊装机械主要采用塔吊，并确保全覆盖。吊点采用预制构件内预埋专用吊钉的形式.4.2.考虑到预制板吊装受力问题，采用钢扁担作为起吊工具，这样能保证吊点的垂直。钢扁担采用吊点可调的形式，使其通用性更强。4。3.钢扁担主梁采用工字钢,钢丝绳采用直径为17.5（637钢丝,绳芯1）的钢丝。钢梁吊爪卸扣防坠器吊绳5、成品保护本项目PC结构在运输、堆放和吊装的过程必须要注意成品保护措施。运输的过程中采用钢架辅助运输，运输墙板时,车启动慢,车速应匀,转弯变道时要减速，以防墙板倾覆,堆放的过程中采用钢扁担将PC结构在吊装过程保持平衡，保持平稳和轻放，在轻放前也要在PC结构堆放的位置放置棉纱或者橡胶块或者枕木等，将PC结构的下部保持柔性结构；楼梯、阳台等PC结构必须单块堆放,叠放时用四块尺寸大小统一的木块衬垫，木块高度必须大于叠合板外露马镫筋和棱角等的高度,以免PC结构受损，同时衬垫上适度放置棉纱或者橡胶块，保持PC结构下部为柔性结构。在吊装施工的过程中更要注意成品保护的方法，在保证安全的前提下，要使PC结构轻吊轻放，同时安装前先将塑料垫片放在PC结构微调的位置，塑料垫片为柔性结构，这样可以有效的降低PC结构的受损。施工过程中楼梯、阳台等PC结构需用用木板覆盖保护。浇筑前套筒连接锚固钢筋采用PVC管成品保护,防止在砼浇捣过程中污染连接筋，影响后期PC吊装施工.第二节、PC构件吊点设计及吊装分析1、吊点设置 本工程预制构件分为预制外墙板；预制内墙板;预制阳台、空调板；预制叠合板；预制叠合梁。根据构件的分类及重量，设置不同吊点及吊点位置。1.1、吊钉 PLE(曙光）圆头吊钉系列符合国家国家制定的用于预制混凝土元件的吊钉系统，及有关吊运安全条例，吊钉通过圆角把荷载转移至混凝土，从而用相对较短的吊钉也可以获得较高的允许荷载，即使在薄墙板中，荷载也能有效的传递至混凝土及钢筋上，由于吊钉的圆角对称形状，因此放置吊钉时不需要特殊的定位。圆头吊钉是由承重等级为1。332t，材料由各种高质棒材制作而成,如碳钢、不锈钢等。根据不同的用途，吊钉的长度也可以不同，较长的吊钉用于边缘间距小或低强度的混凝土吊装上. 为满足吊运安全，吊运过程中需注意对圆头吊钉进行改变和焊接都是严格禁止的。吊钉大样吊钉荷载受力情况1。2、吊钉位置布置本工程户型主要分为C、D户型,1主楼由C、D户型组成，本次吊钉布置以1#楼为参考依据，主要分析C、D户型内主要PC构件吊点布置.吊钉的布置原则为吊钉离混凝土一侧的最小距离(ar）是吊钉长度（L）再加上吊钉到水泥面值的“s”的3倍=(3（L+s）)。布置如下：吊钉布置原则外墙板吊钉布置内墙板吊钉布置隔墙板吊钉布置叠合板吊环布置叠合梁吊钉布置楼梯吊钉布置楼梯吊钉布置楼梯间隔墙板PCF板吊钩布置2、塔吊起重特性及主要技术参数根据现场施工需求，本工程塔吊选用型号为QTZ160（6518)和QTZ160（6517）两种型号，其中1、3-2、4-1、42、7#、8-2#塔吊采用QTZ160（6518)，吊装阶段臂长45m及35m。其中21#、2-2、3-1#、5#、6、81#塔吊采用QTZ160（6517），吊装阶段臂长为35m及30m。具体起重特性如下图所示： 2。1、 QTZ160（6518）塔吊起重特性表及主要技术参数 2.2、 QTZ160（6517）塔吊起重特性表及主要技术参数3、塔吊平面定位图A地块塔吊平面布置图B地块塔吊平面布置图C地块塔吊平面布置图DE地块塔吊平面布置图3、塔吊吊重分析以1#楼为参考分析塔吊吊重，其他楼栋参考1楼分析施工。下图为1楼塔吊定位：1#楼塔吊布置及起吊范围1#楼构件重量表编号重量编号重量编号重量编号重量外墙板WH1010。54tWH1026。84tWH1036。84tWH1040。54tWH2010。55tWH2022.8tWH2035。9tWH2044.2tWH2050.54tWH2060。54tWH2074.2tWH2085.9tWH2092。8tWH2100。55tWH3013.6tWH3020。35tWH3030.35tWH3043.6tWH4010。55tWH4024。5tWH4033。2tWH4041.8tWH4052.2tWH4061.8tWH4073.2tWH4084。5tWH4090。55tWH5010。54tWV1015。72tWV1023.3tWV1037。4tWV2013。5tWV2028。8tWV3012.5tWV3020。5tWV3030.5tWV4012。5tWV4028。9tWV5012.5tWV5028。9tWV6012.5tWV6020.5tWV6030.5tWV7010.5tWV8015.72tWV8023。3tWV8037。4t内墙板NH1012.8tNH1022。8tNH2017。2tNH2023。2tNH2033.2tNH2047.2tNH3013.8tNH3023。8tNV1014。3tNV1025。3tNV2014。2tNV2025.1tNV3012.6tNV3021.6tNV4012.6tNV4021.6tNV4031.1tNV5014。2tNV5025.1tNV6014。3tNV6025.3tNV1014。3tNV1025。3tNV2014.2tNV2025。1tNV3012。6tNV3021。6tNV4012.6tNV4021。6tNV4031。1tNV5014.2tNV5025。1tNV6014.3tNV6025。3t叠合楼板FB011.8tFB021。9tFB030。6tFB040。6tFB051.9tFB061.8tFB071.7tFB081。8tFB091。8tFB101。7tFB111。8tFB121.9tFB131。5tFB141.5tFB151.5tFB161。5tFB171.5tFB181.5tFB191。9tFB201.8tFB211。7tFB221。7tFB231。7tFB241.7tFB251。7tFB261.7t空调板KB010.2tKB020.2tKB030。2tKB040.2t阳台板YB011tYB021tYB031。2tYB041.2tYB051。1tYB061。1t楼梯楼梯4。9 t 根据1#楼吊装顺序表及塔吊布置位置，塔吊18m27m起吊范围内起重分析如下：塔吊吊重分析构件编号构件重量起吊范围塔吊吊重结论WV1015.72 t21。3m塔吊21m吊重8。32t满足要求WH2022.8 t21.4m塔吊21m吊重8。32t满足要求WH2035.9 t19。6m塔吊21m吊重8。32t满足要求WH1026。84 t20。5m塔吊21m吊重8。32t满足要求WH1036.84 t21.2m塔吊21m吊重8.32t满足要求WH2085。9 t23.2m塔吊23m吊重7.53t满足要求WH2092.8 t25.8m塔吊27m吊重6。31t满足要求WV8015.72 t25.9m塔吊25m吊重6.87t满足要求WV8037.4 t23.2m塔吊23m吊重7。53t满足要求WV1037.4 t17。5m塔吊19m吊重9.27t满足要求楼梯4.9 t20.8m塔吊21m吊重8。32t满足要求通过上述对比，本工程1#楼采用江麓机电集团生产的JL6518型塔吊，塔吊臂长45米，全部覆盖施工区域;25米处最大起重重量为6.87吨,PC构件最重为5.72吨，塔吊满足工程吊装需要。其他楼栋根据不同塔吊起重量及构件吊装顺序分析均满足施工需求。第三节、吊装施工工艺1、工艺流程2、弹线定位、标高测设2.1 轴线定位 采用“内控法”放线，“外控法”复核2.1。1 “内控法”放线,在房屋首层根据坐标设置四条标准控制轴线(纵横轴方向各两条)将轴线的交点作为控制点,各楼层上的控制点在楼板相应位置预留200mm*200mm的传递孔，用吊线坠或激光铅垂仪将首层控制点通过预留传递孔直接引至施工楼层上。2。1。2 “外控法”复核，用经纬仪或全站仪根据小区控制坐标系统定出建筑物控制轴线（不少于两条四点，纵横轴方向各一条）的控制桩（控制桩宜设置在离建筑物较远且安全的地方),对楼层上的控制轴线进行复核。2。1。3 根据控制轴线依次放出建筑物的所有轴线、墙板两侧边线和端线、墙柱边线、节点线、门洞口位置线以及模板控制线。2.1
